本技術涉及輪胎檢測，具體是一種自愈合膠料自密封性能測試設備。

背景技術：

1、在國標38510中規定涂覆式刺扎自密封輪胎為胎冠內涂覆了自密封材料，胎冠處受異物（直徑不大于5mm）刺穿后，異物無論拔出還是保留在胎冠內，仍具備良好密封性能的輪胎?，F(xiàn)有測試方法是通過在輪胎上扎釘方式對自愈合膠料自密封性能進行驗證，但是這種測試方法的驗證周期長，成本比較高?；诖?，現在提供一種自愈合膠料自密封性能測試設備，可以消除現有裝置存在的弊端。

技術實現思路

1、本實用新型的目的在于提供一種自愈合膠料自密封性能測試設備，以解決背景技術中通過在輪胎上扎釘方式對自愈合膠料自密封性能進行驗證的測試方法周期長、成本比較高的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種自愈合膠料自密封性能測試設備，包括：

4、底座，所述底座上端設有不銹鋼缸體，所述不銹鋼缸體內設有溫度傳感器，所述不銹鋼缸體上端焊接有下蓋板，所述下蓋板上端可拆卸設有上蓋板，下蓋板和上蓋板之間通過對接組件進行連接，所述對接組件內部設有卡接組件，所述對接組件內部設有解鎖組件；

5、在上述技術方案的基礎上，本實用新型還提供以下可選技術方案：

6、在一種可選方案中：所述對接組件包括對接塊和對接槽，所述上蓋板下端對稱設有對接塊，所述下蓋板兩側設有與對接塊相配合的對接槽，所述對接塊和對接槽接觸的面設有橡膠墊，所述對接塊下端設有卡接組件。

7、在一種可選方案中：所述卡接組件包括卡接塊和彈簧，所述對接塊下端對稱滑動設有卡接塊，所述卡接塊兩端分別連接卡接塊側面和對接塊側壁。

8、在一種可選方案中：所述解鎖組件包括連接繩和拉環，所述連接繩下端設有滑動繩，所述滑動繩另一端穿過對接塊內壁連接連接繩中間位置，所述連接繩兩端分別穿過對接塊側壁連接卡接塊側面。

9、在一種可選方案中：所述下蓋板與上蓋板接觸的面設有密封墊。

10、在一種可選方案中：所述不銹鋼缸體側面設有氣門嘴，所述氣門嘴上設有壓力傳感器。

11、在一種可選方案中：所述不銹鋼缸體內直徑為200mm，所述不銹鋼缸體壁厚5mm，所述不銹鋼缸體高400mm，所述底座厚5mm，所述下蓋板和上蓋板尺寸為300*300mm，所述下蓋板和上蓋板厚5mm，所述下蓋板和上蓋板中心設有與不銹鋼缸體內直徑相配合的孔洞。

12、在一種可選方案中：所述孔洞內壁分別設有網格。

13、相較于現有技術，本實用新型的有益效果如下：

14、本實用新型通過在膠片上涂覆自密封膠料后直接開展自密封膠料性能檢測，通過在膠片上扎釘方式快速驗證自愈合膠料自密封性能，這樣提高了檢測的效率，減少了檢測的成本。

技術特征：

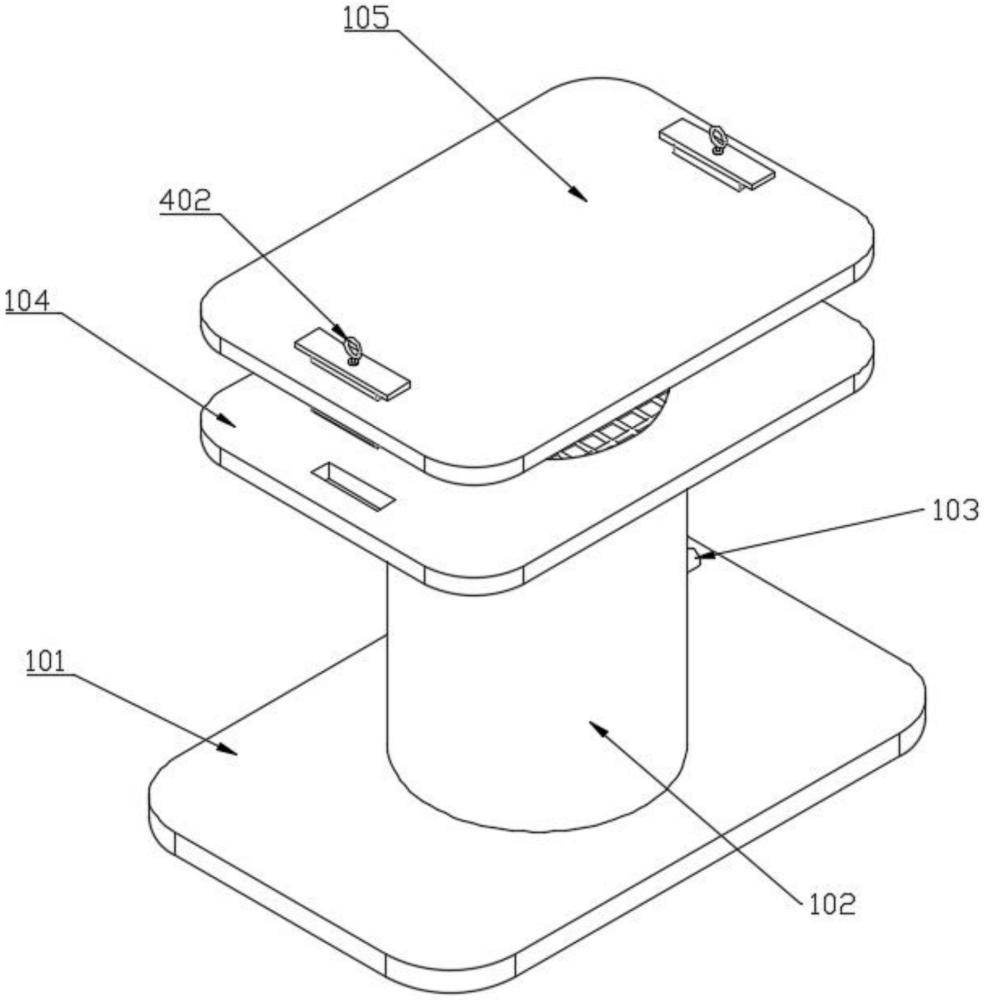

1.一種自愈合膠料自密封性能測試設備，包括底座（101），所述底座（101）上端設有不銹鋼缸體（102），所述不銹鋼缸體（102）上端焊接有下蓋板（104），所述不銹鋼缸體（102）內設有溫度傳感器，所述下蓋板（104）上端可拆卸設有上蓋板（105），其特征在于，下蓋板（104）和上蓋板（105）之間通過對接組件進行連接，所述對接組件內部設有卡接組件，所述對接組件內部設有解鎖組件。

2.根據權利要求1所述的一種自愈合膠料自密封性能測試設備，其特征在于，所述對接組件包括對接塊（201）和對接槽（202），所述上蓋板（105）下端對稱設有對接塊（201），所述下蓋板（104）兩側設有與對接塊（201）相配合的對接槽（202），所述對接塊（201）和對接槽（202）接觸的面設有橡膠墊，所述對接塊（201）下端設有卡接組件。

3.根據權利要求2所述的一種自愈合膠料自密封性能測試設備，其特征在于，所述卡接組件包括卡接塊（301）和彈簧（302），所述對接塊（201）下端對稱滑動設有卡接塊（301），所述卡接塊（301）兩端分別連接卡接塊（301）側面和對接塊（201）側壁。

4.根據權利要求1所述的一種自愈合膠料自密封性能測試設備，其特征在于，所述解鎖組件包括連接繩（401）和拉環（402），所述連接繩（401）下端設有滑動繩，所述滑動繩另一端穿過對接塊（201）內壁連接連接繩（401）中間位置，所述連接繩（401）兩端分別穿過對接塊（201）側壁連接卡接塊（301）側面。

5.根據權利要求1所述的一種自愈合膠料自密封性能測試設備，其特征在于，所述下蓋板（104）與上蓋板（105）接觸的面設有密封墊。

6.根據權利要求1所述的一種自愈合膠料自密封性能測試設備，其特征在于，所述不銹鋼缸體（102）側面設有氣門嘴（103），所述氣門嘴（103）上設有壓力傳感器。

7.根據權利要求1所述的一種自愈合膠料自密封性能測試設備，其特征在于，所述不銹鋼缸體（102）內直徑為200mm，所述不銹鋼缸體（102）壁厚5mm，所述不銹鋼缸體（102）高400mm，所述底座（101）厚5mm，所述下蓋板（104）和上蓋板（105）尺寸為300*300mm，所述下蓋板（104）和上蓋板（105）厚5mm，所述下蓋板（104）和上蓋板（105）中心設有與不銹鋼缸體（102）內直徑相配合的孔洞。

8.根據權利要求7所述的一種自愈合膠料自密封性能測試設備，其特征在于，所述孔洞內壁分別設有網格（106）。

技術總結
本技術公開了一種自愈合膠料自密封性能測試設備，包括底座，所述底座上端設有不銹鋼缸體，所述不銹鋼缸體內設有溫度傳感器，所述不銹鋼缸體上端焊接有下蓋板，所述下蓋板上端可拆卸設有上蓋板，下蓋板和上蓋板之間通過對接組件進行連接，所述對接組件內部設有卡接組件，所述對接組件內部設有解鎖組件。本技術通過在膠片上涂覆自密封膠料后直接開展自密封膠料性能檢測，通過在膠片上扎釘方式快速驗證自愈合膠料自密封性能，這樣提高了檢測的效率，減少了檢測的成本。

技術研發人員：王鋒,徐紹鵬,路波,張麗杰,李亮,仇陪超,羅洪罡,劉淇,劉麗,王政,李永琳
受保護的技術使用者：吉林玲瓏輪胎有限公司
技術研發日：20240606
技術公布日：2025/4/28
