本發明屬于采油氣專業，具體涉及一種儲層傷害與保護評價用的模擬地層裂縫網的巖心加工方法。

背景技術：

1、鉆完井中對儲油氣層的損害，主要指鉆井液、固井液、完井液及射孔液等工作液的液柱壓力，遠遠超過儲油層孔隙壓力時，將其工作液擠注于儲油氣層之內，造成油氣通道的變小或堵塞，使油氣層滲透率下降的現象。儲層損害的結果是降低產能產量，儲量產能估算不準；影響制定開發方案；增加試油、酸化、壓裂、修井等工作量，增加成本；影響最終采收率，損傷油氣資源。因此在鉆完井作業中要千方百計的降低儲層的傷害，并盡可能的保護油氣層。

2、在對某一層位開發中，為了保護油氣層不受鉆完井的損害，需要對鉆完井各個過程中需要引入的流體進行損害評價，對各個階段使用的保護處理措施是否有效果進行實驗評價，確保鉆完井各個工藝對儲油氣層傷害最小，使用的保護措施最優。因此，準確測試鉆完井各個工藝、流體體系及儲層保護配方對儲油氣層的損害至關重要。

3、對于一般儲油氣層(如均值的、中等孔隙度、中等滲透率油氣層)，現有技術是通過測定巖心敏感性(包括速敏、水敏、鹽敏、堿敏、酸敏性等)和工作液對儲層傷害后滲透率恢復值來獲取鉆完井過程對儲油氣層的傷害程度和保護措施的效果。巖心敏感性評價實驗的核心步驟是：鉆取儲油氣層的巖石巖心，用模擬不同鉆完井過程中的流體(清水、地層鹽水、酸液、堿液等)對巖石巖心進行驅替實驗，讓流體與儲油氣層巖石發生作用，用流體與巖石作用前和后的滲透率變化來定義儲油氣層對外來流體的敏感性程度。鉆完井工作液傷害與保護評價實驗的核心是用工作液直接與取自儲油氣層的地層巖心發生作用，測定發生作用前和后的巖心滲透率數值，通過數值的變化來判斷儲層傷害程度和儲層保護配方的保護效果。根據以上實驗評價，儲油氣層的傷害與保護評價中的核心因素之一就是取自儲油氣層的地層巖石巖心，一是要求與儲油氣層地層巖具有相同的成分組成，在不同鉆完井流體作用時候發生的物理、化學反應一致；二是要求與儲油氣層地層巖石具有相同的孔、滲條件，即在發生反應后對油氣開發生產中的滲流通道相同。對于一般儲油氣層，其滲流通道主要是孔隙，因此取自地層巖心與地層具有相同的成分，且與地層相同的孔隙度，所以采用此方法是能夠模擬地層條件，評價結果是可靠的。

4、近年來，隨著世界經濟的飛速發展，全球?qū)κ秃吞烊粴獾男枨罅恳苍陲w速增加，伴隨著常規油氣資源的日益減少，非常規油氣資源已經成為目前勘探和開發的主戰場，其高效開發利用對維持經濟穩定增長，保障國家能源安全具有重要意義。在非常規油氣資源的開發過程中，如微裂縫發育的致密砂巖氣藏開發占據重要的地位。

5、在裂縫微裂縫發育的致密砂巖氣藏開發中，儲油氣層的敏感性評價和工作液的傷害評價核心之一就是要加工制造與油氣層地層成分和滲流通道相一致的巖石巖心，對于裂縫微裂縫發育的致密砂巖，取自地層的巖石巖心與地層具有相同的成分，但是對于地層的裂縫、微裂縫狀況，確沒有辦法通過巖心模擬，因地層裂縫、微裂縫發育，鉆取巖心時候無法形成一個完整的巖心，因此，無法形成與油氣層地層具有相同孔滲結構的巖石巖心。

6、針對此問題，現有技術是取不含地層裂縫、微裂縫的儲油氣層地層巖石巖心，保證取出的巖心與地層成分相同，然后采用巴西壓裂實驗壓裂出地層裂縫，或者是用割縫、剖縫的方式，在地層巖心上建立一條裂縫，用來模擬地層孔、滲條件。采用巴西劈裂實驗、剖縫實驗、割縫實驗都只能在巖心中建立線性的裂縫，且裂縫的形態單一，大部分情況下只有一條裂縫，由于裂縫開度不易控制，所加工的地層巖石巖心的滲流通道大于井底實際的滲流通道，故不易模擬地層的情況。

技術實現思路

1、本發明的目的在于提供一種儲層傷害與保護評價用的模擬地層裂縫網的巖心加工方法，解決了無法取出與地層相一致的裂縫和微裂縫的巖心問題。

2、本發明是通過以下技術方案來實現：

3、一種儲層傷害與保護評價用的模擬地層裂縫網的巖心加工方法，包括如下步驟：

4、s1、利用數字巖心掃描方法得到所模擬的儲層地層巖心裂縫的數值立體圖形，計算所模擬的儲層地層的裂隙度和高密度礦物含量；

5、s2、制取反映評價儲油氣層地層成分的若干個巖心柱；

6、s3、取s2中制成的巖心柱，按照預設的加載方式和間隔時間，在巖心柱上形成兩個水平主應力及上覆巖層壓力三個方向上的力，使得巖心中形成與儲油氣層地層巖石相同的裂縫-微裂縫縫網；

7、s4、利用數字巖心掃描方法建立造縫后巖心的裂縫分布情況，直至巖心柱的裂隙度和高密度礦物含量與所模擬的儲層地層巖心裂隙度和高密度礦物含量一致，則巖心加工完成。

8、進一步，s2具體包括以下步驟：

9、s21、在不含裂縫或微裂縫的巖石處鉆取若干個圓形柱狀巖心，兩段削平；

10、如果待評價地層取芯較少或沒有取芯，無法鉆取圓柱形巖心，則通過取與地層層位相同的地層露頭巖心，在露頭巖心上鉆取圓形柱狀巖心；

11、s22、將圓形柱狀巖心在干燥箱中自然干燥，得到合格的巖心柱。

12、進一步，圓形柱狀巖心的直徑為24.5mm，長40～60mm。

13、進一步，s22中，干燥前后兩次稱重質量變化小于1％，則得到合格的巖心柱。

14、進一步，s3具體包括以下步驟：

15、s31、取s2中制成的巖心柱，用透明膠帶纏繞若干層，纏繞膠帶時預留一段長度用于控制張緊程度；

16、s32、取s31中纏繞透明膠帶后的巖心柱，放入應力鉗中，搖動手柄，將巖心夾緊；

17、s33、搖動應力鉗手柄后，停止3～5分鐘；

18、s34、觀察應力鉗中的巖心柱柱面和兩端面，當柱面或端面出現肉眼可見的裂縫，停止加載；

19、s35、卸去應力鉗夾持力，取下巖心柱，將巖心柱轉動45°，重復s21-s24步驟，確保巖心中的裂縫分布均勻。

20、進一步，s31中，用透明膠帶纏繞2～5層。

21、進一步，s3中，當?shù)貙恿芽p滲透率為0.1-10md時，透明膠帶纏繞層數為5層，膠帶預留長度控制在2mm以內，應力鉗手柄加壓角度為45°，單次加壓后間歇時間為5min；

22、當?shù)貙恿芽p滲透率為10-100md時，透明膠帶纏繞層數為4層，膠帶預留長度控制在4-8mm，應力鉗手柄加壓角度為60°-90°，單次加壓后間歇時間為4-5min；

23、當?shù)貙恿芽p滲透率為100-1000md時，透明膠帶纏繞層數為3層，膠帶預留長度控制在10-14mm，應力鉗手柄加壓角度為90°，單次加壓后間歇時間為3-4min。

24、進一步，s33中，搖動角度為45～90°。

25、進一步，s4具體包括以下過程：

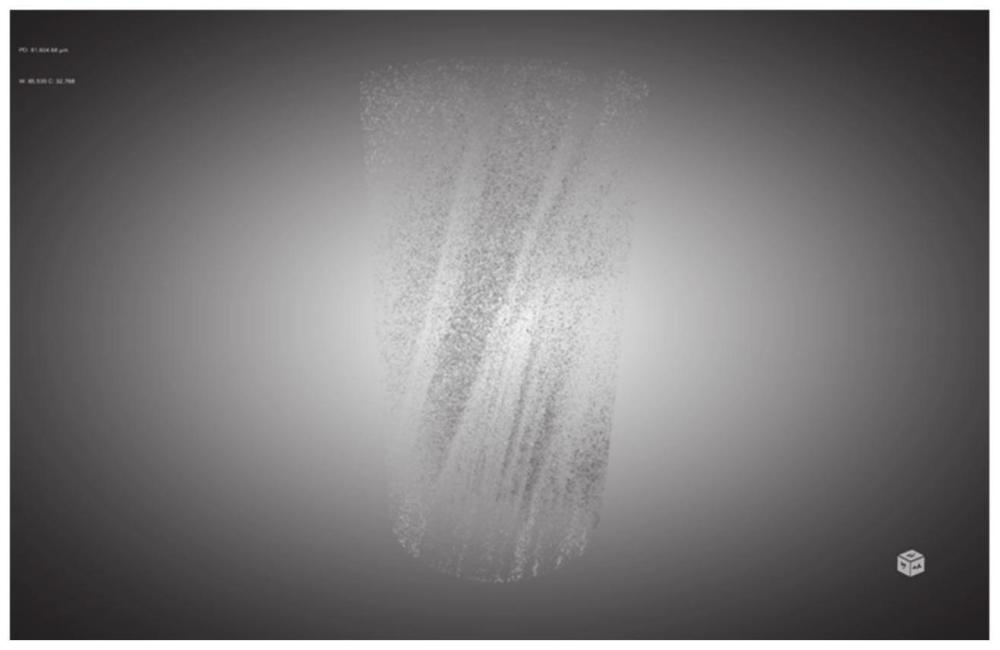

26、取s3中完成裂縫加工的巖心柱，建立造縫后巖心的裂縫分布情況，再次利用數字巖心掃描方法得到造縫加工小巖心裂縫網的重構立體圖形，并計算裂縫網的裂隙度和高密度礦物含量；

27、如果某裂縫網的裂隙度和高密度礦物含量小于所模擬的儲層地層要求，則將巖心柱放入應力鉗中繼續加載，直至滿足要求。

28、進一步，數字巖心掃描方法具體為：

29、x射線透照巖石后發生衰減，根據不同的衰減程度，進行二維x-ray成像；然后旋轉樣品進行360°掃描，獲取一系列二維投影圖像，進行濾波和對比度增強，對巖石圍觀結構重建，獲得巖樣三維模型。

30、與現有技術相比，本發明具有以下有益的技術效果：

31、本發明公布的一種儲層傷害與保護評價用的模擬地層裂縫網的巖心加工方法，按照預設的加載方式和間隔時間巖心中形成與儲油氣層地層巖石相同的裂縫-微裂縫縫網，能夠形成與儲油氣層巖石孔、滲相一致的巖心，具體原因為：儲油氣層巖石裂縫行程受地質應力的作用下結果，根據研究成果，地質應力可以按照其作用效果將其應力可以分為兩個水平主應力、上覆巖層壓力三個方向上的力，本發明中利用應力鉗兩端面加壓的壓力模擬地質作用過程中的水平主應力，纏繞膠帶提供的拉力模擬上覆巖層壓力。所以采用此作用方式下，產生的裂縫-微裂縫與地質過程中產生的裂縫-微裂縫是相同的。

32、進一步地，通過x射線透照巖石后發生衰減，根據不同的衰減程度，進行二維x-ray成像；然后旋轉樣品進行360°掃描，獲取一系列二維投影圖像，進行濾波和對比度增強，對巖石圍觀結構重建，獲得巖樣三維模型，采用不同灰度表示裂縫孔隙空間，并計算裂隙度和高密度礦物含量。調取某造縫網的巖心的裂隙度和高密度礦物含量，與所模擬的儲層地層一致，如果數字巖心掃描裂隙度和高密度礦物含量小于地層要求，則將巖心柱放入應力鉗中繼續加載，直至滿足要求。

33、本發明能夠生產出與地層滲流通道相一致的地層巖石巖心，可用于裂縫-微裂縫地層鉆完井工作液對儲油氣層傷害評價與保護對策研究，本發明公布的方法建立出來的巖心更好的模擬地層情況，評價結果更為可靠。
