本公開涉及檢測，尤其涉及一種缺相檢測方法、裝置、存儲介質及空調外機。

背景技術：

1、目前，電機與變頻器之間存在某一相沒有連接或者接觸不良，則三相電機在啟動過程中很容易出現故障，甚至損壞，以空調器所用的直流變頻壓縮機進行舉例說明，直流變頻壓縮機與變頻器之間存在某一相沒接或者接觸不良，那么在壓縮機啟動時，壓縮機會因?yàn)槿毕喽鴮?dǎo)致控制失步，出現過流，如不及時保護，會導致壓縮機轉子磁鋼退磁，造成壓縮機損壞。

技術實現思路

1、為克服相關技術中存在的問題，本公開提供一種缺相檢測方法、裝置、存儲介質及空調外機。

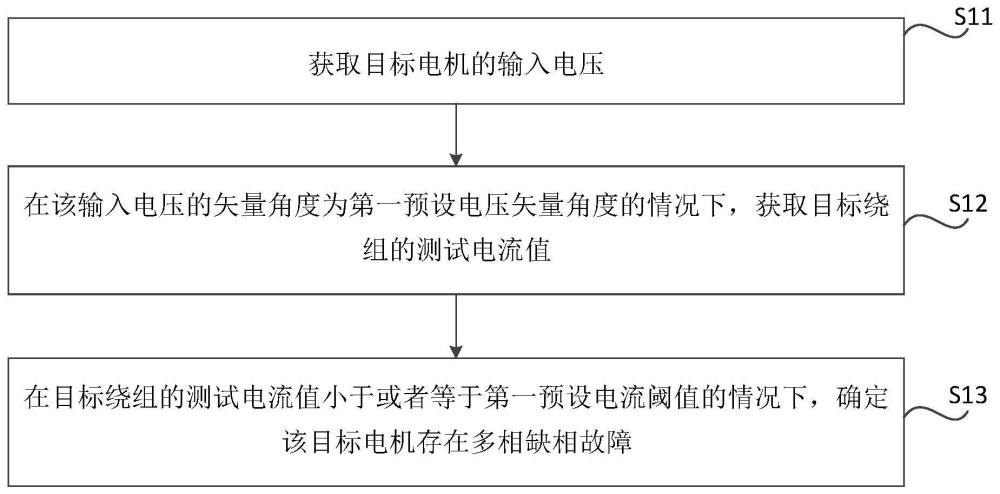

2、根據本公開實施例的第一方面，提供一種缺相檢測方法，所述方法包括：

3、獲取目標電機的輸入電壓；

4、在所述輸入電壓的矢量角度為第一預設電壓矢量角度的情況下，獲取目標繞組的測試電流值；所述目標繞組為所述第一預設電壓矢量角度的對應繞組；

5、在所述目標繞組的測試電流值小于或者等于第一預設電流閾值的情況下，確定所述目標電機存在多相缺相故障。

6、可選地，所述方法還包括：

7、在所述測試電流值大于所述第一預設電流閾值，且第一目標測試電流差值小于第二預設電流閾值的情況下，確定所述目標電機存在第一目標繞組缺相故障，所述第一目標測試電流差值為所述目標繞組對應的測試電流值與第二目標繞組對應的測試電流值的差值，所述第二預設電流閾值小于所述第一預設電流閾值。

8、可選地，所述方法還包括：

9、在所述輸入電壓的矢量角度為第二預設電壓矢量角度的情況下，獲取第一目標繞組的測試電流值；

10、在第一目標繞組的測試電流值小于或者等于第一預設電流閾值的情況下，執行在所述輸入電壓的矢量角度為第一預設電壓矢量角度的情況下，獲取目標電機的多個繞組的測試電流值；并在目標繞組的測試電流值小于或者等于第一預設電流閾值的情況下，確定所述目標電機存在多相缺相故障的步驟。

11、可選地，所述方法還包括：

12、在第一目標繞組的測試電流值大于第一預設電流閾值，且第二目標測試電流差值小于第二預設電流閾值的情況下，確定所述目標電機存在第二目標繞組缺相故障，所述第二目標測試電流差值為所述目標繞組對應的測試電流值與第一目標繞組對應的測試電流值的差值；

13、在第一目標繞組的測試電流值大于第一預設電流閾值，且第三目標測試電流差值小于第二預設電流閾值的情況下，確定所述目標電機存在目標繞組缺相故障，所述第三目標測試電流差值為所述第一目標繞組對應的測試電流值與第二目標繞組對應的測試電流值的差值。

14、可選地，所述獲取目標繞組的測試電流值包括：

15、在預設統計周期內依據預設采樣頻率采集所述目標繞組的測試電流值。

16、可選地，所述方法還包括：

17、在確定所述目標電機不存在缺相故障的情況下，對所述目標電機的轉子進行定位。

18、根據本公開實施例的第二方面，提供一種缺相檢測裝置，包括：

19、第一獲取模塊，被配置為獲取目標電機的輸入電壓；

20、第二獲取模塊，被配置為在所述輸入電壓的矢量角度為第一預設電壓矢量角度的情況下，獲取目標繞組的測試電流值；所述目標繞組為所述第一預設電壓矢量角度的對應繞組；

21、確定模塊，被配置為在所述目標繞組的測試電流值小于或者等于第一預設電流閾值的情況下，確定所述目標電機存在多相缺相故障。

22、可選地，所述確定模塊還被配置為在所述測試電流值大于所述第一預設電流閾值，且第一目標測試電流差值小于第二預設電流閾值的情況下，確定所述目標電機存在第一目標繞組缺相故障，所述第一目標測試電流差值為所述目標繞組對應的測試電流值與第二目標繞組對應的測試電流值的差值，所述第二預設電流閾值小于所述第一預設電流閾值。

23、可選地，所述裝置還包括：

24、第三獲取模塊，被配置為在所述輸入電壓的矢量角度為第二預設電壓矢量角度的情況下，獲取第一目標繞組的測試電流值；

25、執行模塊，被配置為在第一目標繞組的測試電流值小于或者等于第一預設電流閾值的情況下，執行在所述輸入電壓的矢量角度為第一預設電壓矢量角度的情況下，獲取目標電機的多個繞組的測試電流值；并在目標繞組的測試電流值小于或者等于第一預設電流閾值的情況下，確定所述目標電機存在多相缺相故障的步驟。

26、可選地，所述裝置還包括：

27、第一缺相模塊，被配置為在第一目標繞組的測試電流值大于第一預設電流閾值，且第二目標測試電流差值小于第二預設電流閾值的情況下，確定所述目標電機存在第二目標繞組缺相故障，所述第二目標測試電流差值為所述目標繞組對應的測試電流值與第一目標繞組對應的測試電流值的差值；

28、第二缺相模塊，被配置為在第一目標繞組的測試電流值大于第一預設電流閾值，且第三目標測試電流差值小于第二預設電流閾值的情況下，確定所述目標電機存在目標繞組缺相故障，所述第三目標測試電流差值為所述第一目標繞組對應的測試電流值與第二目標繞組對應的測試電流值的差值。

29、可選地，第一獲取模塊，被配置為在預設統計周期內依據預設采樣頻率采集所述目標繞組的測試電流值。

30、可選地，所述裝置還包括：

31、定位模塊，被配置為在確定所述目標電機不存在缺相故障的情況下，對所述目標電機的轉子進行定位。

32、根據本公開實施例的第三方面，提供一種缺相檢測裝置，包括：處理器；用于存儲處理器可執行指令的存儲器；其中，所述處理器被配置為執行時實現本公開第一方面所提供的缺相檢測方法的步驟。

33、根據本公開實施例的第四方面，提供一種計算機可讀存儲介質，其上存儲有計算機程序指令，該程序指令被處理器執行時實現本公開第一方面所提供的缺相檢測方法的步驟。

34、根據本公開實施例的第五面，提供一種空調外機，包括本公開第三方面所提供的缺相檢測裝置。

35、本公開的實施例提供的技術方案可以包括以下有益效果：

36、通過獲取目標電機的輸入電壓；在所述輸入電壓的矢量角度為第一預設電壓矢量角度的情況下，獲取目標繞組的測試電流值；所述目標繞組為所述第一預設電壓矢量角度的對應繞組；在目標繞組的測試電流值小于或者等于第一預設電流閾值的情況下，確定所述目標電機存在多相缺相故障。這樣可以在目標電機的輸入電壓為第一預設電壓矢量角度的情況下，能夠在目標電機運行之前，通過多個繞組的測試電流值確定目標電機存在多相缺相故障，可以對所述目標電機的多相電路同時進行檢測，提高缺相檢測的檢測效率。

37、應當理解的是，以上的一般描述和后文的細節描述僅是示例性和解釋性的，并不能限制本公開。

技術特征：

1.一種缺相檢測方法，其特征在于，所述方法包括：

2.根據權利要求1所述的方法，其特征在于，所述方法還包括：

3.根據權利要求1所述的方法，其特征在于，所述方法還包括：

4.根據權利要求3所述的方法，其特征在于，所述方法還包括：

5.根據權利要求1所述的方法，其特征在于，所述獲取目標繞組的測試電流值包括：

6.根據權利要求1至5任一項所述的方法，其特征在于，所述方法還包括：

7.一種缺相檢測裝置，其特征在于，包括：

8.一種缺相檢測裝置，其特征在于，包括：

9.一種計算機可讀存儲介質，其上存儲有計算機程序指令，其特征在于，該程序指令被處理器執行時實現權利要求1-6中任一項所述方法的步驟。

10.一種空調外機，其特征在于，包括權利要求8所示的缺相檢測裝置。

技術總結
本公開涉及一種缺相檢測方法、裝置、存儲介質及空調外機，所述方法包括獲取目標電機的輸入電壓；在所述輸入電壓的矢量角度為第一預設電壓矢量角度的情況下，獲取目標繞組的測試電流值；在目標繞組的測試電流值小于或者等于第一預設電流閾值的情況下，確定所述目標電機存在多相缺相故障。

技術研發人員：樂禹銘
受保護的技術使用者：小米科技（武漢）有限公司
技術研發日：
技術公布日：2025/4/28
