本發明總體上涉及提供一種處理在連續粉塵監測裝置的粉塵過濾器上收集的粉塵以用于后續ftir或xrd分析的方法。本發明還涉及一種通過ftir或xrd分析來分析在連續粉塵監測裝置的粉塵過濾器上收集的粉塵的方法，特別是確定粉塵的結晶二氧化硅含量。本發明特別適用于分析由包含錐形元件振蕩微量天平的個人粉塵監測器收集的粉塵，并且結合該示例性實施方式公開本發明將是便利的。

背景技術：

1、暴露于可吸入結晶二氧化硅被公認為是矽肺和肺癌的危險因素。因此，在諸如煤礦等存在rcs危害的工業工作場所中，必須進行可吸入粉塵采樣，以監測工作人員呼吸的空氣中的可吸入粉塵的劑量和成分。一直以來，這項工作都是通過重量分析取樣技術進行的。

2、常規的重量分析個人采樣器將已知體積的空氣從工作人員的呼吸區內引導通過旋風分離器(其排除較大的不可呼吸的顆粒)，然后通過包含可拆卸過濾膜的過濾器以保留可吸入的粉塵部分。在期望的使用時間段之后，從采樣器移除過濾膜，并且使用所測量的保留粉塵的質量來計算每單位體積空氣的可吸入粉塵的質量。然后對保留在濾膜上的粉塵進行實驗室分析，以確定其結晶二氧化硅(石英)含量。通常，首先將聚合物濾膜灰化以減少粉塵樣品中有機物質的干擾，然后將灰分再沉積在適合作為傅里葉變換紅外和/或x射線衍射分析方法的基板的另一濾膜上。用于重量分析取樣和分析的工業標準方法已由監管機構建立，例如美國國家職業安全與健康研究所(niosh，美國政府機構)，其在其《分析方法手冊》中規定了用于煤塵中結晶二氧化硅的ftir和xrd分析的方法7603和7500。

3、常規重量分析取樣的顯著缺點是其不能提供關于粉塵暴露風險的即時反饋。為此，已經投入了大量資源來開發連續粉塵監測裝置，其提供粉塵暴露的實時監測。最成功的方法使用共振質量監測技術，例如錐形元件振蕩微量天平，其中監測裝置的粉塵過濾器在采樣裝置中以其固有共振頻率振蕩。隨著過濾器的質量由于粉塵捕獲而增加，振蕩過濾器的共振頻率降低。所述相關性用于實時計算和跟蹤沉積在過濾器上的粉塵量。

4、商業用途的連續粉塵監測裝置的示例是可從thermo?scientific獲得的pdm3700個人粉塵監測器。在圖1中示意性地描繪的這種裝置的teom單元包括入口100，包含可吸入粉塵顆粒的空氣102通過入口100被吸入。位于進入室106中的粉塵過濾器104安裝在錐形管狀元件108上，所述錐形管狀元件108在其相對端處固定到基部110。因此，錐形管狀元件可以在箭頭112a、112b所示的方向上以自然共振頻率振蕩。pdm電子器件例如經由電磁驅動器114a、114b與磁體116a、116b的相互作用來控制和測量所述振蕩。

5、粉塵過濾器104包括中空聚合物主體118，所述中空聚合物主體118被構造成接納錐形管狀元件108、玻璃纖維過濾膜120和聚合物固定環122，所述聚合物固定環122將過濾膜120密封到主體118的邊緣。三個部件焊接在一起以形成整體組件，所述整體組件可安裝在錐形管狀元件108上并且可從錐形管狀元件108上拆卸。

6、在使用時，空氣以已知的流速從工作人員的呼吸區吸入pdm中，在旋風分離器中選擇尺寸以去除粗顆粒，并作為空氣102進入腔室106，通過粉塵過濾器104，并經由錐形管狀元件118和出口122離開teom單元。空氣102中的可吸入粉塵保留在過濾膜120上，因此增加了粉塵過濾器104的質量。通過測量錐形管狀元件108的共振頻率來實時監測所述質量。

7、諸如pdm3700等個人粉塵監測器現今在許多工作場所(包括煤礦)中處于常規操作中。雖然這些裝置的實時監測能力提供了優于常規重量采樣器的優點，但它們具有明顯的缺點，即保留在過濾器上的粉塵的結晶二氧化硅含量不能通過常規的ftir和xrd分析方法(例如niosh方法7603和7500)進行分析。由于可吸入粉塵顆粒的量和組成都是重要因素，因此迄今為止pdm裝置的使用還不能提供粉塵暴露風險的完整情況。

8、這個問題起因于pdm裝置中使用的粉塵過濾器組件的構造和組成。如上所述，市售的pdm粉塵過濾器不適合灰化，因?yàn)闃?gòu)造材料耐用，包括存在于過濾器膜中的玻璃纖維和含氟聚合物，并且多部件過濾器組件的質量與常規重量分析取樣方法中使用的可移除式聚合物過濾器片材相比顯著較大。粉塵過濾器中的硅基組分(包括玻璃纖維)也會污染灰分，因此可能混淆粉塵中結晶二氧化硅的任何分析。

9、在美國專利7,947,503中描述了解決所述問題的先前嘗試。其中描述的方法試圖修改粉塵過濾器組件(圖1中的項目104)的組成，從而使所有部件適合于灰化。因此，過濾膜(圖1中的項目120)完全由尼龍或其他有機聚合物制成。無機組分如tio2顏料也從聚丙烯過濾器主體和固定環(圖1中的項目118和122)中排除。據稱，保留在這種改進的粉塵過濾器上的可吸入粉塵樣品可以通過灰化整個過濾器組件并隨后對灰分進行常規ftir或xrd分析來進行分析。

10、然而，這種方法仍然具有許多顯著的缺點。首先，粉塵過濾器包括結構聚合物部件，其需要延長的時間來灰化。其次，多組分粉塵過濾器的總質量與保留的粉塵的質量相比非常高，因此來自過濾器的殘留灰分更可能對對灰分進行的粉塵分析引起誤差。第三，調和過濾膜(圖1中的項目120)的競爭性技術要求是具有挑戰性的。這些要求包括：(i)完全可灰化且不含可能混淆后續分析的無機內容物的組合物，(ii)足夠堅固的膜結構以橫跨中空體而無需除固定環之外的支撐，和取樣期間優異的粉塵過濾和粉塵保留能力。美國專利7,947,503中描述的方法尚未在商業上成功，并且備選的pdm過濾器不可用于代替目前使用的玻璃纖維過濾器。因此，持續需要分析收集在pdm中的粉塵的方法，其不依賴于粉塵過濾器組件的重新設計。

11、此外，在某些情況下，希望避免將粉塵樣品完全灰化。標準分析方法如niosh方法7603和7500中使用的灰化程序是耗時的，并且必須經常在場外分析實驗室中進行。使用上述標準實驗室分析產生的結果通常在采樣后幾天至幾周內不可用，這延遲了對粉塵暴露的工程控制的及時和有效的干預。通過對采樣的粉塵進行直接過濾器分析(例如使用基于場的ftir方法)可以獲得較早的結果，并且不會對準確性產生不可接受的影響。然而，連續粉塵監測裝置(例如pdm3700)的粉塵過濾器固有地不適合于直接過濾器分析，因?yàn)辇嫶蟮倪^濾器組件阻擋ir光束透射，并且玻璃纖維過濾器含有二氧化硅，這會混淆rcs分析。此外，三維pdm過濾器組件，無論是市售還是如美國專利7,947,503中所述的進行修改，都與配置為接收平面基板的分析儀器在物理上不相容。

12、因此，持續需要處理在用于ftir或xrd分析的連續粉塵監測裝置的粉塵過濾器上收集的粉塵的新方法，其至少部分地解決了上述缺點中的一個或多個，或提供了有用的替代方案。

13、本文中對作為現有技術給出的專利文獻或其他事項的引用不應被視為承認所述文獻或事項是已知的或者其包含的信息是截至任何權利要求的優先權日的公知常識的一部分。

技術實現思路

1、根據第一方面，本發明提供了一種處理在用于ftir或xrd分析的連續粉塵監測裝置的粉塵過濾器上收集的粉塵的方法，所述方法包括：使粉塵過濾器與液體載體接觸以選擇性地從粉塵過濾器中去除粉塵，從而產生在液體載體中包含粉塵的漿料；并且通過包含無硅聚合物過濾器元件的過濾單元過濾漿料，從而將粉塵保留在聚合物過濾器元件上。

2、這有利地提供了一種用于分析由連續粉塵監測裝置(例如裝配有玻璃纖維過濾器的個人粉塵監測器)收集的粉塵的組成的穩健方法。收集的粉塵以代表性和選擇性的方式轉移到基板上，所述基板固有地適合于隨后通過ftir或xrd進行分析。因此，不需要重新設計粉塵過濾器，并且實際上本公開的方法與已經在用于采礦環境的商業pdms中使用的玻璃纖維基粉塵過濾器相容。本發明人已經發現，在這種粉塵過濾器上收集的超過80重量％的粉塵可以在聚合物過濾器元件上回收，并因此進行分析以確定其結晶二氧化硅含量。此外，可以分析粉塵而不受硅(例如來自玻璃纖維)或粉塵過濾器中存在的其他無機物的干擾，因?yàn)榉蹓m選擇性地轉移到無硅聚合物過濾器元件避免了粉塵樣品被粉塵過濾器的成分污染。

3、本文公開的方法有利地允許使用者將采樣粉塵的組成分析結果與由連續粉塵監測裝置提供的實時質量監測的預先存在的優點相結合。在至少一些實施方式中，可以使用已經服務于許多工作場所的分析實驗室中的現有裝置和程序來實施轉移到無硅聚合物過濾器元件的粉塵的分析。在一些實施方式中，通過直接過濾器分析方法轉移到無硅聚合物過濾器元件的粉塵。這更適合于現場實施，并且可以允許成分分析的快速周轉時間，這更好地補充了由連續粉塵監測裝置提供的粉塵質量暴露的固有快速(實時)監測。

4、在第一方面的一些實施方式中，所述方法還包括通過ftir或xrd分析來分析存在于聚合物過濾器元件上的粉塵。在其他實施方式中，所述方法還包括使所述聚合物過濾器元件灰化以產生包含所述粉塵的灰分，并且通過ftir或xrd分析來分析所述灰分。在任一種情況下，通過ftir或xrd分析來分析灰分可以包括量化粉塵中結晶二氧化硅的量。

5、根據第二方面，本發明提供了一種通過ftir或xrd分析來分析在連續粉塵監測裝置的粉塵過濾器上收集的粉塵的方法，所述方法包括：使粉塵過濾器與液體載體接觸以選擇性地從粉塵過濾器中去除粉塵，從而產生在液體載體中包含粉塵的漿料；通過包含無硅聚合物過濾器元件的過濾單元過濾所述漿料，從而將所述粉塵保留在所述聚合物過濾器元件上；并且通過ftir或xrd分析來分析保留在聚合物過濾器元件上的粉塵。

6、在第二方面的一些實施方式中，當粉塵存在于聚合物過濾器元件上時分析粉塵。在其他實施方式中，分析粉塵包括使所述聚合物過濾器元件灰化以產生包含所述粉塵的灰分，并且通過ftir或xrd分析來分析所述灰分。在任一種情況下，通過ftir或xrd分析來分析灰分可以包括量化粉塵中結晶二氧化硅的量。

7、在第一和第二方面的一些實施方式中，粉塵是煤塵。

8、在第一和第二方面的一些實施方式中，粉塵過濾器包含硅，硅可選地至少部分地存在于玻璃纖維中。

9、在第一和第二方面的一些實施方式中，連續粉塵監測裝置是包含錐形元件振蕩微量天平的個人粉塵監測器。

10、在第一和第二方面的一些實施方式中，聚合物過濾器元件由一種或多種有機聚合物組成。所述一種或多種有機聚合物可包括選自由聚氯乙烯、聚氯乙烯-丙烯酸類共聚物、聚烯烴、尼龍、聚酯和纖維素組成的組中的的至少一種。

11、在第一和第二方面的一些實施方式中，聚合物過濾器元件是可灰化的。

12、在第一和第二方面的一些實施方式中，聚合物過濾器元件是平面片材，所述平面片材能夠可移除地插入過濾單元中。

13、在第一和第二方面的一些實施方式中，液體載體是有機溶劑。有機溶劑可以是醇，例如異丙醇。

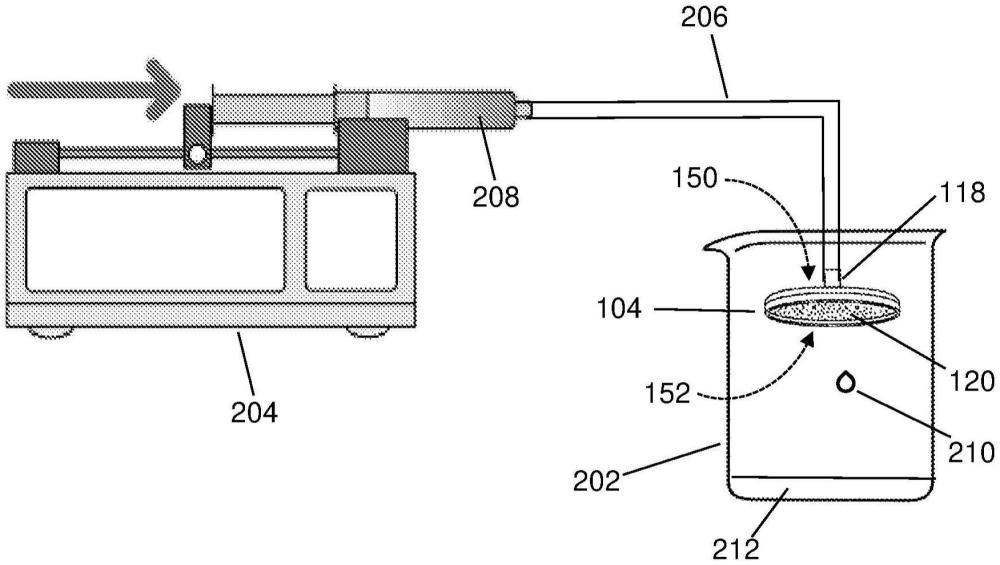

14、在第一和第二方面的一些實施方式中，使粉塵過濾器與液體載體接觸包括將液體載體從粉塵過濾器的相反側經粉塵過濾器至粉塵過濾器的粉塵接收側進行反沖洗。

15、在第一和第二方面的一些實施方式中，在粉塵過濾器上收集的至少70重量％或至少80重量％的粉塵保留在聚合物過濾器元件上。

16、在說明書(包括權利要求)中使用術語“包括”、“包含”和“含有”的情況下，它們應被解釋為指定所述特征、整數、步驟或組件，但不排除存在一個或多個其他特征、整數、步驟或組件或其組合。

17、本發明的其他方面出現在下面的本發明的具體實施方式中。
