本發明涉及模具溫度測量，尤其涉及一種模具溫度測量的方法。

背景技術：

1、在注塑、壓鑄、低壓鑄造等采用模具進行熔融材料成型的工藝過程中，模具溫度的控制是影響產品質量和生產效率的核心因素之一。在熔融材料充型的過程中，如果模具溫度太低，會導致熔融材料流動不暢、過早凝結，易造成冷隔、疏松、氣孔等產品缺陷。因此需要控制模具溫度不能低于某個設定的工藝溫度；充型過程中，熔融材料會將大量熱量傳遞給模具，造成模具溫度升高；在充型完畢后，需要對高溫模具進行冷卻，使型腔中的產品按照工藝時間曲線進行凝固成型，冷卻速度過快易造成質量缺陷，冷卻速度過慢會降低生產效率。要想實現精確的模具溫度控制，必須要精確地測量模具溫度。目前沒有便捷且精準的模具溫度測量方法。

2、下列相關專利文件介紹有各種模具溫度測量的方法，但均未能實現精確測量。

3、專利公告號為cn116275005?b的中國專利，提出了一種模具溫度檢測方法，即直接通過紅外圖像判斷模具溫度。直接獲取的紅外圖像僅能體現模具外表面溫度，而模具各處厚度(外表面到型腔表面的距離)各不相同，因此采用外表面的紅外圖像作為模具溫度的測量值誤差較大，無法實現精確的溫度測量和控制。

4、專利公告號為cn118392351?b的中國專利，提出了一種輪胎模具的測溫裝置，該裝置采用導溫桿的方式進行間接測量，因熱量通過導溫桿傳遞過程會有溫降，所以該方法不能準確獲取模具內部溫度。

5、專利公告號為cn118268535?b的中國專利，提出了一種高壓壓鑄模具溫度控制裝置，其中對于模具溫度的測量是通過溫度計進行直接測量。該方法只能進行定點測量，無法對整個模具的溫度進行全面監測，當采用多個溫度計進行分布測量時，又存在測量元器件太多造成的故障率較高的問題。

6、因此，相關技術中，鑄造、注塑等生產過程中的模具溫度測量難度大并且測量數據不準確的技術問題，尚未得到有效的解決方案。

技術實現思路

1、本發明的目的是提供一種模具溫度測量的方法，以解決相關技術中鑄造、注塑等生產過程中的模具溫度測量難度大并且測量數據不準確的問題。

2、為了實現上述目的，本發明采用了如下技術方案：

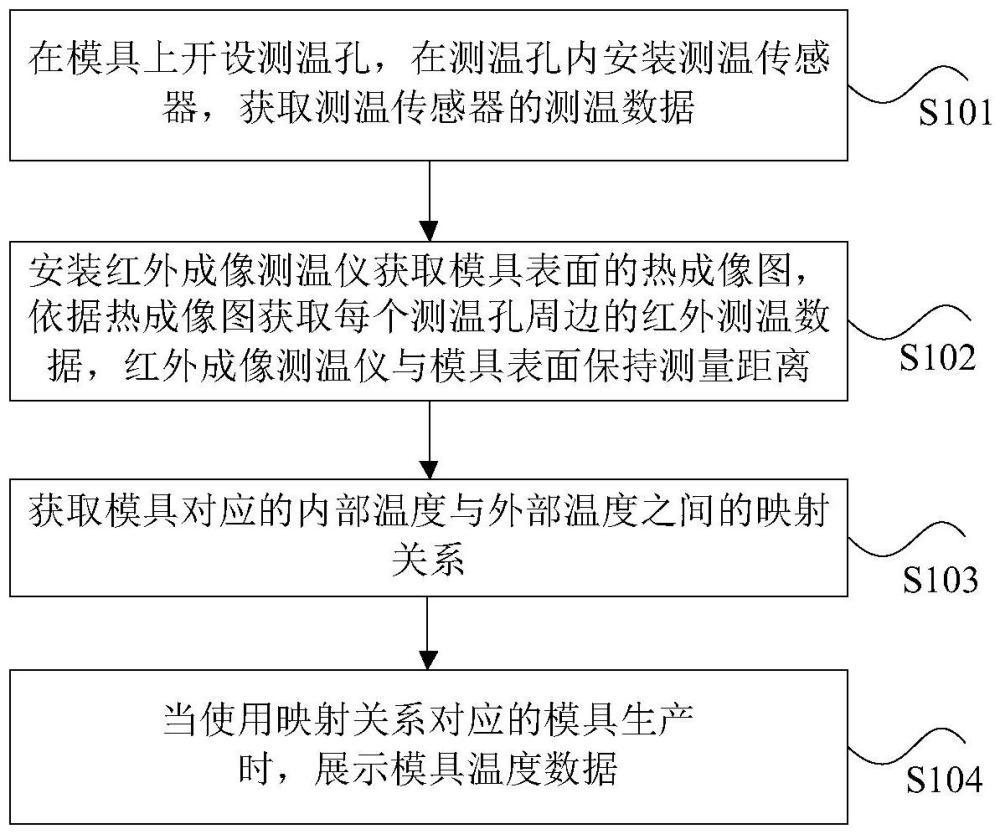

3、一種模具溫度測量的方法，包括：在模具上開設測溫孔，在測溫孔內安裝測溫傳感器，獲取測溫傳感器的測溫數據，其中，測溫數據為模具的內部溫度，每個測溫孔的底部到模具型腔表面的距離一致；安裝紅外成像測溫儀獲取模具表面的熱成像圖，依據熱成像圖獲取每個測溫孔周邊的紅外測溫數據，紅外成像測溫儀與模具表面保持測量距離，其中，紅外測溫數據為模具的外部溫度，測量距離為紅外成像測溫儀能測得模具表面的所有測溫孔周邊的溫度數值的距離；獲取模具對應的內部溫度與外部溫度之間的映射關系；當使用映射關系對應的模具生產時，展示模具溫度數據。

4、進一步地，當使用模具開始生產時，記錄每個測溫孔所對應的內部溫度以及時間；當使用模具開始生產時，記錄每個測溫孔所對應的外部溫度以及時間。

5、進一步地，依據內部溫度以及時間分別獲取每個測溫孔所對應的內部溫度的時間溫度曲線；依據外部溫度以及時間分別獲取每個測溫孔所對應的外部溫度的時間溫度曲線。

6、進一步地，將一個測溫孔所對應的內部溫度的時間溫度曲線和外部溫度的時間溫度曲線合并到同一個時間溫度坐標系中。

7、進一步地，將時間溫度坐標系的數據通過插值計算，獲取內部溫度和外部溫度的映射關系。

8、進一步地，依據外部溫度熱成像圖的外部溫度以及映射關系獲取內部溫度熱成像圖。

9、進一步地，通過人機交互界面展示外部溫度熱成像圖以及內部溫度熱成像圖；實時更新外部溫度熱成像圖以及內部溫度熱成像圖。

10、進一步地，通過選取外部溫度熱成像圖以及內部溫度熱成像圖的坐標查看特定點位的模具溫度數據，其中，模具溫度數據包括內部溫度以及外部溫度。

11、相比于現有技術，本發明的有益技術效果為：

12、1、在完成對測溫傳感器的測量數據和熱成像圖的映射對比后，可以撤去測溫傳感器，僅利用紅外成像測溫儀即可完成模具在生產過程中的實時溫度測量。

13、2、可以直觀顯示模具內部溫度分布及任意點的溫度數據，利于精確控制模具溫度。

14、3、實際生產的測量過程為非接觸式，避免測溫傳感器的使用損耗，故障率低。

技術特征：

1.一種模具溫度測量的方法，其特征在于，包括：

2.根據權利要求1所述的一種模具溫度測量的方法，其特征在于，獲取所述模具(1)對應的所述內部溫度與所述外部溫度之間的映射關系，包括：

3.根據權利要求2所述的一種模具溫度測量的方法，其特征在于，獲取所述模具(1)對應的所述內部溫度與所述外部溫度之間的映射關系，包括：

4.根據權利要求3所述的一種模具溫度測量的方法，其特征在于，獲取所述模具(1)對應的所述內部溫度與所述外部溫度之間的映射關系，包括：

5.根據權利要求4所述的一種模具溫度測量的方法，其特征在于，獲取所述模具(1)對應的所述內部溫度與所述外部溫度之間的映射關系，包括：

6.根據權利要求1所述的一種模具溫度測量的方法，其特征在于，當使用所述映射關系對應的所述模具(1)生產時，展示模具(1)溫度數據，包括：

7.根據權利要求6所述的一種模具溫度測量的方法，其特征在于，當使用所述映射關系對應的所述模具(1)生產時，展示模具(1)溫度數據，包括：

8.根據權利要求7所述的一種模具溫度測量的方法，其特征在于，當使用所述映射關系對應的所述模具(1)生產時，展示模具(1)溫度數據，包括：

技術總結
本發明公開了一種模具溫度測量的方法。該發明包括：在模具上開設測溫孔，在測溫孔內安裝測溫傳感器，獲取測溫傳感器的測溫數據，其中，測溫數據為模具的內部溫度，每個測溫孔的底部到模具型腔表面的距離一致；安裝紅外成像測溫儀獲取模具表面的熱成像圖，依據熱成像圖獲取每個測溫孔周邊的紅外測溫數據，紅外成像測溫儀與模具表面保持測量距離；獲取模具對應的內部溫度與外部溫度之間的映射關系；當使用映射關系對應的模具生產時，展示模具溫度數據。通過本發明，解決了相關技術中鑄造、注塑等生產過程中的模具溫度測量難度大并且測量數據不準確的問題。

技術研發人員：陳劍,劉小龍,楊玉祥,郭廷濤,李志宏,曹偉,蔡少剛,吳云祥
受保護的技術使用者：中國汽車工業工程有限公司
技術研發日：
技術公布日：2025/4/28
