本發明涉及電力系統，具體涉及一種電力計量設備。

背景技術：

1、在電力系統中，電力計量設備作為核心組成部分，承擔著精確計量與記錄電能消耗的重任，其種類多樣，包括但不限于電度表、電流互感器、電壓互感器、功率因數表、有功功率表及無功功率表等。這些設備對于電力系統的日常運營、維護保養及策略優化具有舉足輕重的意義，通過實時、準確地采集各時段電能數據，為系統的高效管理和決策提供了堅實的數據基礎。

2、然而，電力計量設備在實際部署與運行過程中，遭遇了一系列技術挑戰與安全隱患，具體表現在以下幾個方面：

3、外部環境影響下的安全防護問題：設備易受雷電等自然現象的沖擊，導致避雷組件損壞，進而威脅到整個計量系統的安全運行。

4、安裝與維護的便捷性不足：當前電力計量設備在箱體內的安裝方式復雜，難以實現快速拆裝，這無疑增加了維護作業的難度與時間成本。

5、電氣連接穩定性挑戰：設備間電線連接易受到外力影響，如拉扯導致脫落或相互纏繞，這不僅會干擾設備的正常工作狀態，還可能誘發電氣故障，增加安全風險。

6、機械緩沖能力缺失：電力計量設備與箱體之間的連接設計往往缺乏足夠的彈性與緩沖機制，難以有效抵御外部沖擊，增加了設備受損的風險。

7、電氣安全檢查難題：在進行設備檢查時，若箱體存在漏電情況，將直接危及檢查人員的生命安全，亟需提升設備的安全防護等級，確保作業過程中的人員安全。

技術實現思路

1、本發明所要解決的技術問題在于，提供一種電力計量設備，以提高其穩定性、安全性和維護便捷性，滿足電力系統對高精度和高可靠性的需求。

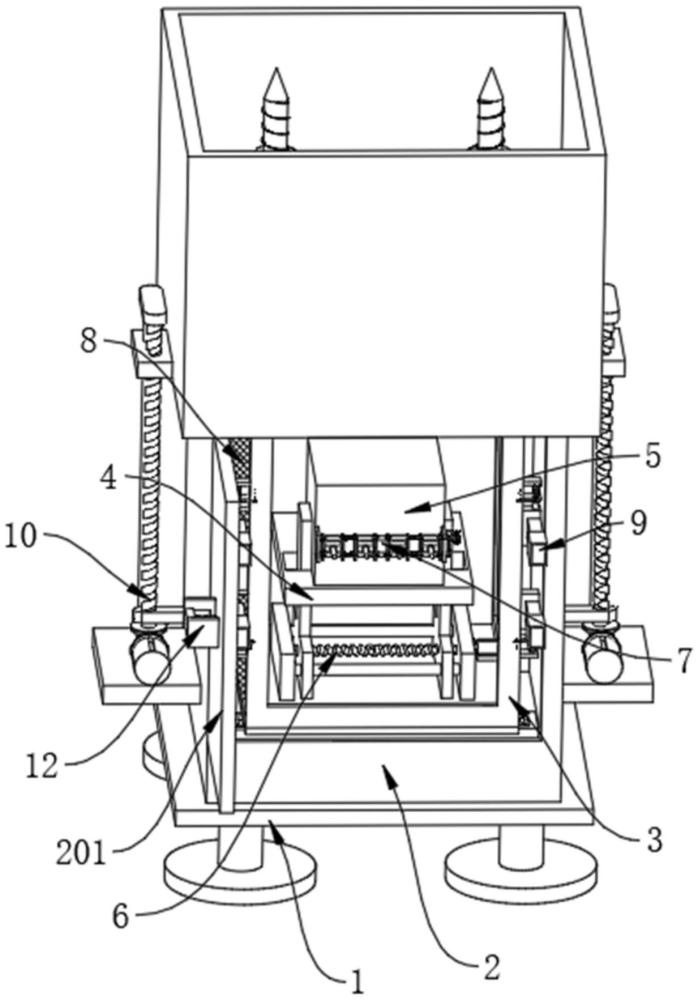

2、為解決上述技術問題，本發明提供一種電力計量設備，包括：

3、底板；

4、固定連接在所述底板頂部的外殼；

5、設置在所述外殼內部的內殼；

6、固定連接在所述內殼后壁的承載板；

7、活動連接在所述承載板頂部的電力計量本體；

8、設置在所述內殼內下壁的夾持機構，所述夾持機構包括固定安裝在所述內殼內下壁的兩組第一固定板，兩組所述第一固定板之間轉動連接有雙絲螺紋桿，兩組所述第一固定板之間還固定連接有兩組第一滑桿，一側的所述第一固定板的外表面固定安裝有第一驅動電機，所述第一驅動電機的輸出端延伸至兩組所述第一固定板之間，且與所述雙絲螺紋桿固定連接。

9、優選地，所述雙絲螺紋桿外表面的相對兩側均螺紋連接有第一活動板；兩側第一活動板所述與兩組所述第一滑桿均滑動連接；所述第一活動板的頂部均固定連接有夾板；所述承載板外表面的相對兩側均開設有矩形槽；兩側夾板通過所述矩形槽均延伸至所述承載板的上側，且與所述電力計量本體活動連接。

10、優選地，所述電力計量本體的前側設置有固定機構，所述固定機構包括固定連接在所述電力計量本體前側的兩組第二固定板，一側第二固定板的外表面連接有l型安裝板，所述l型安裝板的外側設置有轉扭，所述轉扭的內側固定連接有連接桿，所述連接桿延伸至所述l型安裝板的內側，且固定連接有主動輪，所述主動輪通過皮帶傳動連接有從動輪。

11、優選地，兩組所述第二固定板之間還轉動連接有兩組轉動柱，所述轉動柱的外表面均開設有若干組方向相反的螺紋槽，兩組所述轉動柱的外表面均螺紋連接有若干組第二活動板。

12、優選地，所述內殼的相對兩側設置有防塵網，兩側防塵網的外側設置有鎖定機構，所述鎖定機構包括固定連接在連接條的握把，所述連接條的頂部開設有槽口，所述內殼的外表面固定連接有安裝框，所述安裝框與所述連接條活動連接，所述安裝框的頂部且處于所述內殼的外表面固定連接有第三固定板，所述第三固定板的底部固定連接有第一伸縮桿和第一彈簧，所述第一彈簧套設在所述第一伸縮桿的外表面，所述第一伸縮桿和第一彈簧遠離所述第三固定板的一端均固定連接有升降板，所述內殼的外表面開設有第一滑槽，所述第一滑槽的內部滑動連接有第一滑塊，所述第一滑塊與所述升降板的一側固定連接，所述升降板的外表面固定連接有第一鉸接架，所述第一鉸接架的內部轉動連接有轉動板。

13、優選地，所述轉動板遠離所述第一鉸接架的一端固定連接有卡柱，所述內殼的外表面還開設有卡槽，所述卡柱與卡槽的大小相適配。

14、優選地，所述外殼外表面的相對兩側均設置有防撞機構，所述防撞機構包括固定連接在所述外殼外表面的第一連接板，所述第一連接板的頂部固定安裝有第二驅動電機，所述第二驅動電機的輸出端固定連接有第一錐齒輪，所述第一錐齒輪嚙合連接有第二錐齒輪，所述第二錐齒輪的頂部固定連接有絲桿，所述絲桿外表面轉動連接有支撐板，所述支撐板與所述外殼固定連接。

15、優選地，所述第一連接板的頂部還固定連接有第二滑桿，所述絲桿的頂部轉動連接有第四固定板，所述第四固定板與所述第二滑桿固定連接，所述絲桿的外表面螺紋連接有活動塊，所述活動塊與所述第二滑桿滑動連接，所述活動塊的內側固定連接有防撞框。

16、優選地，所述底板與所述內殼底面之間設置有減震機構，所述減震機構包括固定安裝在所述底板頂部的固定框，所述固定框內部的兩側內壁均固定連接有第二伸縮桿和第二彈簧，所述第二伸縮桿和第二彈簧相互靠近的一端固定連接有第二滑塊，兩側第二滑塊均與所述固定框滑動連接，兩側第二滑塊的頂部均固定連接有固定桿，所述固定桿的頂部均轉動連接有第二鉸接架，所述第二鉸接架與所述內底部固定連接。

17、優選地，所述外殼的前側通過合頁鉸接有柜門，所述柜門的外表面設置有防觸電機構，所述防觸電機構包括固定安裝在柜門外側的第五固定板，所述第五固定板的內側均開設有第二滑槽，所述第二滑槽的內部均滑動連接有第二連接板，兩側第二連接板均延伸至所述第二滑槽的外側，且固定連接有絕緣板，所述絕緣板與所述柜門之間固定連接有第三彈簧，所述絕緣板的內側設置有測電筆，所述第三彈簧套設在所述測電筆的外側。

18、實施本發明具有如下有益效果：通過創新的夾持機構實現電力計量本體的快速且穩固安裝與拆卸，顯著提升了工作效率和維護便利性。固定機構的設計有效避免了設備插頭因外力脫落，同時保持電線整齊有序。鎖定機構簡化了防塵網的更換流程，降低了維護難度，增強了設備的清潔度和運行效率。防撞機構根據天氣變化自動調節保護狀態，保護雷達設備免受損害，減少安全事故。減震機構為設備提供緩沖保護，延長使用壽命。防觸電機構保障了操作人員的安全，增強了設備的整體安全性。本發明具有多重防護功能，在提高工作效率、保障安全、維護便利性以及設備穩定性方面均展現出顯著的優點。

技術特征：

1.一種電力計量設備，其特征在于，包括：

2.根據權利要求1所述的電力計量設備，其特征在于，所述雙絲螺紋桿外表面的相對兩側均螺紋連接有第一活動板；兩側第一活動板所述與兩組所述第一滑桿均滑動連接；所述第一活動板的頂部均固定連接有夾板；所述承載板外表面的相對兩側均開設有矩形槽；兩側夾板通過所述矩形槽均延伸至所述承載板的上側，且與所述電力計量本體活動連接。

3.根據權利要求1所述的電力計量設備，其特征在于，所述電力計量本體的前側設置有固定機構，所述固定機構包括固定連接在所述電力計量本體前側的兩組第二固定板，一側第二固定板的外表面連接有l型安裝板，所述l型安裝板的外側設置有轉扭，所述轉扭的內側固定連接有連接桿，所述連接桿延伸至所述l型安裝板的內側，且固定連接有主動輪，所述主動輪通過皮帶傳動連接有從動輪。

4.根據權利要求3所述的電力計量設備，其特征在于，兩組所述第二固定板之間還轉動連接有兩組轉動柱，所述轉動柱的外表面均開設有若干組方向相反的螺紋槽，兩組所述轉動柱的外表面均螺紋連接有若干組第二活動板。

5.根據權利要求1所述的電力計量設備，其特征在于，所述內殼的相對兩側設置有防塵網，兩側防塵網的外側設置有鎖定機構，所述鎖定機構包括固定連接在連接條的握把，所述連接條的頂部開設有槽口，所述內殼的外表面固定連接有安裝框，所述安裝框與所述連接條活動連接，所述安裝框的頂部且處于所述內殼的外表面固定連接有第三固定板，所述第三固定板的底部固定連接有第一伸縮桿和第一彈簧，所述第一彈簧套設在所述第一伸縮桿的外表面，所述第一伸縮桿和第一彈簧遠離所述第三固定板的一端均固定連接有升降板，所述內殼的外表面開設有第一滑槽，所述第一滑槽的內部滑動連接有第一滑塊，所述第一滑塊與所述升降板的一側固定連接，所述升降板的外表面固定連接有第一鉸接架，所述第一鉸接架的內部轉動連接有轉動板。

6.根據權利要求5所述的電力計量設備，其特征在于，所述轉動板遠離所述第一鉸接架的一端固定連接有卡柱，所述內殼的外表面還開設有卡槽，所述卡柱與卡槽的大小相適配。

7.根據權利要求1所述的電力計量設備，其特征在于，所述外殼外表面的相對兩側均設置有防撞機構，所述防撞機構包括固定連接在所述外殼外表面的第一連接板，所述第一連接板的頂部固定安裝有第二驅動電機，所述第二驅動電機的輸出端固定連接有第一錐齒輪，所述第一錐齒輪嚙合連接有第二錐齒輪，所述第二錐齒輪的頂部固定連接有絲桿，所述絲桿外表面轉動連接有支撐板，所述支撐板與所述外殼固定連接。

8.根據權利要求7所述的電力計量設備，其特征在于，所述第一連接板的頂部還固定連接有第二滑桿，所述絲桿的頂部轉動連接有第四固定板，所述第四固定板與所述第二滑桿固定連接，所述絲桿的外表面螺紋連接有活動塊，所述活動塊與所述第二滑桿滑動連接，所述活動塊的內側固定連接有防撞框。

9.根據權利要求5所述的電力計量設備，其特征在于，所述底板與所述內殼底面之間設置有減震機構，所述減震機構包括固定安裝在所述底板頂部的固定框，所述固定框內部的兩側內壁均固定連接有第二伸縮桿和第二彈簧，所述第二伸縮桿和第二彈簧相互靠近的一端固定連接有第二滑塊，兩側第二滑塊均與所述固定框滑動連接，兩側第二滑塊的頂部均固定連接有固定桿，所述固定桿的頂部均轉動連接有第二鉸接架，所述第二鉸接架與所述內底部固定連接。

10.根據權利要求1所述的電力計量設備，其特征在于，所述外殼的前側通過合頁鉸接有柜門，所述柜門的外表面設置有防觸電機構，所述防觸電機構包括固定安裝在柜門外側的第五固定板，所述第五固定板的內側均開設有第二滑槽，所述第二滑槽的內部均滑動連接有第二連接板，兩側第二連接板均延伸至所述第二滑槽的外側，且固定連接有絕緣板，所述絕緣板與所述柜門之間固定連接有第三彈簧，所述絕緣板的內側設置有測電筆，所述第三彈簧套設在所述測電筆的外側。

技術總結
本發明公開一種電力計量設備，包括：底板；固定連接在所述底板頂部的外殼；設置在所述外殼內部的內殼；固定連接在所述內殼后壁的承載板；活動連接在所述承載板頂部的電力計量本體；設置在所述內殼內下壁的夾持機構，所述夾持機構包括固定安裝在所述內殼內下壁的兩組第一固定板，兩組所述第一固定板之間轉動連接有雙絲螺紋桿，兩組所述第一固定板之間還固定連接有兩組第一滑桿，一側的所述第一固定板的外表面固定安裝有第一驅動電機，所述第一驅動電機的輸出端延伸至兩組所述第一固定板之間，且與所述雙絲螺紋桿固定連接。本發明具有多重防護功能，在提高工作效率、保障安全、維護便利性以及設備穩定性方面均展現出顯著的優點。

技術研發人員：李振琦,諸瑺靖,蘭星邦,劉晨,黃懷東,沈方健,梁培恩,劉佳燊,朱佳申,黃俊輝
受保護的技術使用者：深圳供電局有限公司
技術研發日：
技術公布日：2025/4/28
