本發明屬于火力發電廠翻車機空牛控制技術領域，特別是提供了一種智能的翻車機空牛全自動控制系統。能夠全程自動控制空車的運行。

背景技術：

火力發電廠翻車機系統是由重車控制系統、翻車系統、遷車臺系統、空牛控制系統等組成。重車(在鐵軌上運行的裝滿燃料的車廂)在重車線(重車運行的鐵路線)上由重車控制系統驅動到翻車機要求的位置；翻車系統翻卸重車把燃料卸下，再驅動空車(卸下燃料的車廂)到遷車臺；遷車臺系統先把空車由重車線平移到空車線(空車運行的鐵路線)，再由推車器推動空車遠離遷車臺；推車器返回遷車臺，遷車臺再返回重車線，準備下一循環工作程序；空牛控制系統接收到空車到位信號，由電機驅動在空車線標準鐵軌內專用的窄軌上運行的類似“牛”形狀的裝置(簡稱空牛)由空牛坑出來，推動空車運行，把空車推至要求的位置上，空牛再返回空牛坑里準備下一循環工作程序；機車頭再牽引集結的空車離開燃料廠。

空牛運行過程中，要嚴格按照信號狀態順序運行，運行速度要合適，若運行速度快，空牛運行過程中或接觸空車時容易脫軌，易發生生產安全事故；運行速度慢，生產效率低；控制系統即要保證生產效率最高又要空牛不脫軌的情況下使空牛運行速度最快。

為了克服信號檢測帶來的風險，要對信號進行處理，保證信號正確；為了安全生產，當信號故障時，系統能自動判別故障，保證空牛安全返回空牛坑；為了保證最大生產效率，不發生脫軌事故，采用變頻調速器(簡稱變頻器)驅動電機推動空牛運行；控制操作過程全部自動化。

技術實現要素：

本發明的目的在于提供一種智能的翻車機空牛全自動控制系統，用于火力發電廠翻車機空牛控制。通過信號與處理控制器，自動處理信號，通過程序控制，應用變頻器控制空牛電機速度，安全可靠。過程全自動化運行。

本發明包括空氣斷路器與熔斷器組合裝置1、變頻器2、交流接觸器3、電源控制開關組合裝置4、DP通訊裝置5、信號與處理控制器裝置6、觸摸顯示報警屏7、控制顯示盤8、空牛前進啟動接近開關K0(空車到位信號)、空牛前進極限接近開關K1(空牛前進極限位置信號)、空牛返回接近開關K2(空牛前進停止運行返回信號)、空牛停止接近開關K3(空牛返回坑中停止運行信號)、空牛停止極限接近開關K4(空牛返回坑中極限位置信號)。組件連接關系如下:空氣斷路器與熔斷器組合裝置1的進線側連接進線3相380V動力電源和電源N線,出線側連接到變頻器2的進線側；變頻器2出線側連接到交流接觸器3的進線側，交流接觸器3的出線側連接到空牛驅動電機，驅動電機帶動空牛運行；空氣斷路器與熔斷器組合裝置1的出線側再把控制電源連線到電源控制開關組合裝置4上，電源控制開關組合裝置4分別給信號與處理控制器裝置6、觸摸顯示報警屏7供電；變頻器2與DP通訊裝置5、控制顯示盤8相連；信號與控制處理器裝置6與變頻器2、DP通訊裝置5、交流接觸器3、觸摸顯示報警屏7連接；五路信號K0、K1、K2、K3、K4連接到信號與控制處理器裝置6上；信號與控制處理器裝置6再與輸煤中控室監控系統相連。

信號與處理控制器裝置由硬件及軟件組成。硬件由CPU模塊、DP通訊模塊構成。CPU模塊是ABB產品PM564-R-ETH-AC 1個,供電電源為100-240ACV,內置6點24VD數字量輸入、6點繼電器數字量輸出、2點模擬量輸入、1點模擬量輸出、集成Ethernet(以太網)和串行通訊COM接口。DP通訊模塊是ABB產品CM572-DP，最大通訊速率12Mbit/s。裝置內置信號處理與控制及通訊程序。

本發明的優點在于：信號優化處理,剔除干擾信號,保證設備正常運行；信號源故障時，控制程序保證空牛安全返回坑中，發出報警信號；電源、變頻器、電機、動力電纜等發生故障時，實時發出報警信息，便于人工處理；變頻驅動電機，能達到安全運行下的最高生產效率；控制系統安全可靠、一鍵啟動，空牛控制全自動運行。

附圖說明

圖1翻車機系統示意圖。

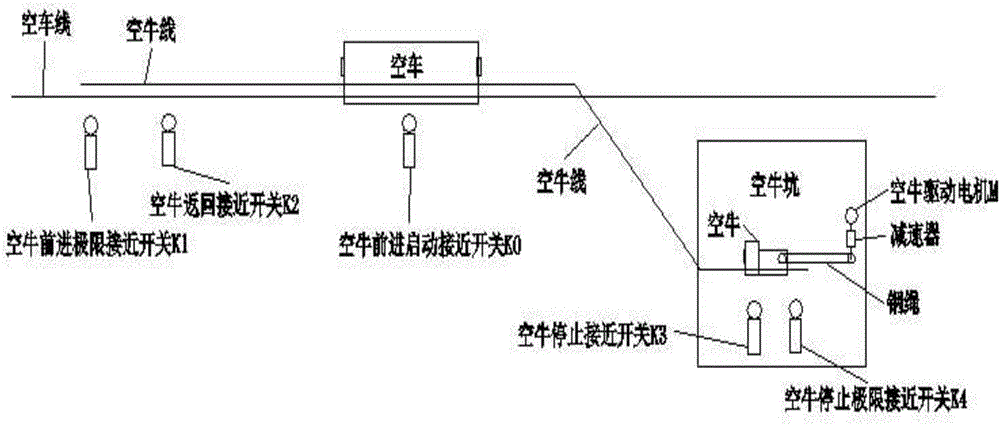

圖2空牛系統示意圖。

圖3空牛運行時間及速度示意圖。

圖4翻車機空牛控制系統示意圖。

圖中，空氣斷路器與熔斷器組合裝置1、變頻器2、交流接觸器3、電源控制開關組合裝置4、DP通訊裝置5、信號與處理控制器裝置6、觸摸顯示報警屏7、控制顯示盤8。

具體實施方式

本發明包括包括空氣斷路器與熔斷器組合裝置1、變頻器2、交流接觸器3、電源控制開關組合裝置4、DP通訊裝置5、信號與處理控制器裝置6、觸摸顯示報警屏7、控制顯示盤8、空牛前進啟動接近開關K0、空牛前進極限接近開關K1、空牛返回接近開關K2、空牛停止接近開關K3、空牛停止極限接近開關K4。

下面將通過附圖1、2、3、4對本發明作進一步的說明。

遷車臺推車器推動空車遠離遷車臺，在空車線上空車能經過的合適地點安裝接近開關信號測量裝置，當空車經過時，能發出到位信號。在空牛線上，空牛推動空車運行，保證空車在空車線上集結，機車頭再牽引集結的空車離開，在適當?shù)奈恢冒惭b接近開關信號測量裝置，在此位置時，空牛停止推車前進，返回運行到空牛坑待命。在空牛線盡頭適當?shù)奈恢冒惭b接近開關信號測量裝置，防止當空牛停止推車前進信號故障時，空牛不停止前進運行，造成脫軌事故，設備損壞，空牛檢測到此信號時，強制停止運行，返回運行到空牛坑待命。在空牛坑中，空牛返回運行的合適位置安裝接近開關信號測量裝置，此在位置時，空牛要停止運行，待命等待。在空牛坑空牛線盡頭適當?shù)奈恢冒惭b接近開關信號測量裝置，防止當空牛停止信號故障時，空牛不停止，造成脫軌事故，設備損壞。

控制系統需要安裝5路測量信號裝置。5路信號均連接到信號與控制處理器裝置中，信號與控制處理器通過程序自動判斷處理信號。對于測量信號故障，表現形式是信號時有時無，信號不穩定；信號狀態不變化，常有“1”，常無“0”，信號狀態互相矛盾。處理器實時能夠處理信號，當檢測到一路信號時，通過算術平均法處理信號，處理器程序100毫秒檢測一次，測量10次，若8次(含)以上均有信號，判斷為有信號，否則判定無信號，此種程序處理，能剔除干擾信號，保證信號正常。處理器在實時處理信號過程中，程序根據生產過程順序狀態，能智能的判定信號源故障情況，在空牛前進運行過程中，空牛坑中兩路信號若有信號發出，判定此信號裝置有故障，發出報警信息，自動控制程序先完成前進運行程序，在返回時，智能轉到人工干預程序，空牛控制系統有操作人員操作，安全返回空牛坑，保證安全生產。在空牛返回運行過程中，空車線前端兩路信號若有信號發出，判定此信號裝置有故障，處理器發出報警信息，自動控制程序能正常完成返回坑中待命，但下一循環程序不能啟動，等待操作人員處理完故障后，在觸摸顯示報警屏上按復位按鈕，程序自動啟動下一循環工作。

現場實驗確定空牛前進運行速度，單獨空牛最高運行速度,S1，保證正常運行，不脫軌；推車時，速度高，空牛接觸空車時撞擊力大，空牛容易脫軌，要確定最高運行速度S2，此速度下，保證空牛推車時正常運行，生產效率最高；在返回坑中下坡時，速度不能高，否則容易脫軌，確定最高下坡速度S3。同時實驗確定S1速度下，空牛前進運行到距離空車前3米處的運行時間H1，同時確定此處在S2速度下，空牛前進到前進極限位運行時間H2；空牛由停止前進返回以速度S1運行到下坡前1米處，測定運行時間H3，再以速度S3運行，到空牛坑極限位運行時間H4。通過觸摸顯示報警屏輸入速度H1、H2、H3、H4和運行時間S1、S2、S3。

在運行過程中，信號與控制處理器程序首先判斷各種信號、變頻器、電源供電、交流接觸器、通訊等狀態。

信號不正常時，處理器通過通訊給觸摸顯示報警屏和輸煤中控室監控系統顯示故障信息、要求操作人員解決故障。

信號均正常時，程序接受到空牛前進啟動信號K0后，信號與控制處理器通過DP通訊裝置啟動變頻器正向運行，設定速度S1，高速運行，空牛從坑中啟動前進，運行時間H1,隨后設定速度S2，空牛以S2速度低速運行，同時程序啟動定時器H5，并實時判定H5與H2大小。當H5小于H2，能接受到空牛返回信號K2，變頻器、空牛停止,變頻器反轉，空牛返回運行，設定速度S1,高速返回運行，運行時間H3,空牛再以S3速度低速運行,同時程序啟動定時器H6，并實時判定H6與H4大小。當H6小于H4，空牛進入空牛坑，空牛到位，接受到空牛停止信號K3，變頻器、空牛停止運行，待命。

若在空牛以S2速度運行，H5小于H2，空牛返回信號K2故障，不能發出信號，空牛繼續前進運行，直到接受到空牛前進極限信號K1,變頻器、空牛停止,變頻器反轉，空牛返回運行，按程序速度S1、運行時間H3,速度S3返回空牛坑，同時程序發出空牛返回信號K2故障信息；當空牛以S2速度運行，空牛返回信號K2、空牛前進極限信號K1均故障，不能發出信號，此時當H5大于H2時，強制變頻器、空牛停止,變頻器反轉，空牛返回運行，按程序速度S1、運行時間H3,速度S3返回空牛坑，同時程序發出空牛返回信號K2、空牛前進極限信號K1故障信息。觸摸顯示報警屏顯示報警及提示信息，要求操作人員處理，故障處理后，在觸摸顯示報警屏按復位按鈕，再按啟動按鈕進行下一循環程序運行。

在空牛返回過程中，程序判定當H6小于H4，空牛停止信號K3故障，不能發出信號，空牛繼續返回運行，直到接受到空牛停止極限信號K4,變頻器、空牛停止運行，同時程序發出空牛停止極限信號K4故障信息；當空牛停止信號K3、空牛停止極限信號K4均故障，不能發出信號，此時當H6大于H4時，強制變頻器、空牛停止運行，同時程序發出空牛停止信號K3、空牛停止極限信號K4故障信息。觸摸顯示報警屏顯示報警及提示信息，要求操作人員處理，同時應用控制顯示屏操作變頻器，把空牛運行到原正常待命位置，故障處理完畢后，在觸摸顯示報警屏按復位按鈕，再按啟動按鈕進行下一循環程序運行。

操作人員預先應用控制顯示盤給變頻器進行程序組態，把供電電源數值、驅動空牛的交流電機參數輸入到變頻器的參數組中，組態變頻器參數有：模擬量參數、數字量參數、電機運行方向參數、DP通訊參數；變頻器狀態、電源狀態、變頻器過壓、變頻器欠壓，變頻器缺相、變頻器過流、變頻器短路、電機缺相、電機過流、電機短路、電機堵轉等狀態信號參數。

操作人員預先給觸摸顯示報警屏組態，預控制按鈕、啟動按鈕、復位按鈕狀態、詳細報警信息、狀態組態。

正常操作時，操作人員只需在空氣斷路器與熔斷器組合裝置中合上空氣斷路器，此時變頻器、電源控制開關組合裝置帶電，信號與控制處理器裝置、觸摸顯示報警屏帶電工作，變頻器初始化運行，控制顯示盤能正常顯示和設定參數值，DP通訊裝置帶電，正常與變頻器、信號與控制處理器裝置通訊。信號與控制處理器裝置通過串行口給觸摸顯示報警屏、通過Ethernet給輸煤中控室監控系統通訊，把必要的狀態信息、故障信息及提示信息在觸摸顯示報警屏與輸煤中控室監控系統上顯示。正常在觸摸顯示報警屏上預控制按鈕，信號與控制處理器工作，內置程序初始化，信號裝置正常工作、變頻器準備運行；在觸摸顯示報警屏上電源、運行、故障報警指示燈中的電源指示燈亮；信號與控制處理器裝置控制交流接觸器開啟。按下的啟動按鈕，變頻器運行，空牛控制系統全自動運行。
