本發明屬于緊湊式熱帶生產技術領域，更具體地，涉及一種用于緊湊式熱帶生產的熱軋調度方法。

背景技術：

在緊湊式熱帶生產的熱軋調度中，在進行軋制工藝環節時，因?yàn)楦邏汉透咚伲ぷ麇K磨損很?chē)?yán)重，因此軋制若干板坯后需要更換軋輥，否則會影響鋼坯質量。一個換輥周期內軋制的板坯被稱為一個軋制單元，每個軋制單元包含不同厚度的板坯，且按一定規則排序。若某一厚度板坯不夠時，則需要加入無委材以滿足該約束。如何合理確定軋制板坯軋制順序便成為熱軋調度的關鍵問題，直接關系到產品的質量與生產成本。

中國專利cn102981413a公開了一種用于連鑄連軋煉鋼計劃的仿真方法，但該仿真方法主要解決的是煉鋼和軋制的匹配問題，并沒有具體給出如何解決熱軋調度問題的方法。另有中國專利cn101097617a公開了一種金屬熱軋調度方法及其系統，但是該方法及系統在考慮工藝約束條件時未涉及無委材的數量，而無委材的數量在生產過程中應當盡量減小，在保證板坯厚度約束的情況下減少成本。因此，有必要提出一種新的熱軋調度方法。

技術實現要素：

針對現有技術的以上缺陷或改進需求，本發明提供了一種用于緊湊式熱帶生產的熱軋調度方法，其目的在于以訂單和設備能力為導向，通過確定不同厚度范圍內板坯的安全過渡值，確定所需軋制單元數量、組合形式，以及所需無委材數量；由此提高每個軋制單元內板坯的加工質量。

為實現上述目的，按照本發明的一個方面，提供了一種用于緊湊式熱帶生產的熱軋調度方法，包括如下步驟：

(1)以最小化無委材數量、最小化同一軋制單元內相鄰兩塊板坯間最大厚度改變量、板坯厚度的改變時間為目標建立包括無委材優化模型和板坯厚度優化模型的熱軋生產調度模型；

(2)根據實際熱軋生產過程中的工藝約束確定上述無委材優化模型和板坯厚度優化模型的約束條件；其中，工藝約束包括：一個軋制單元內板坯總量不能超過軋機所能承受量、每個軋制單元內板坯排列按照板坯厚度呈厚-薄-厚平穩變化，以及同一個軋制單元不同規格的板坯應符合其對應軋輥安全過渡量；

(3)采用改進的啟發式算法對無委材優化模型進行求解，獲得最優軋制單元的數量和無委材的數量；采用基于分解的多目標進化算法對板坯厚度優化模型進行求解，獲得最優相鄰板坯之間厚度的改變值和最優的厚度改變時間。

優選地，上述的熱軋調度方法，

其無委材優化模型為：

無委材優化模型滿足約束條件如下：

其板坯厚度優化模型為：

決策變量為：

其中，f⁽¹⁾為無委材優化模型中無委材的數量，f1⁽²⁾為板坯厚度優化模型中最大厚度改變量，為板坯厚度優化模型中厚度改變時間；

k為軋制單元的數量，k＝1,2,…,k^max；

p為一個軋制單元的各個位置，p＝1,2,…,ω；

p^*為一個軋制單元內板坯厚度下降階段和上升階段的臨界位置；

α為安全過渡量水平，α＝1，2，…，5；

αmax為最大安全過渡量水平；

ρα為水平α對應的安全值；

為水平α對應的最小厚度；

為水平α對應的最大厚度；

ω為軋制單元內板坯的數量；

s為訂制的板坯集合；

i為集合s中的變量，i1和i2分別為板坯ⅰ和板坯ⅱ；

hi為板坯i的厚度，和分別為板坯ⅰ和板坯ⅱ的厚度；

gi為板坯i的計量水平，和分別為板坯ⅰ和板坯ⅱ對應的計量水平；

sα為安全過渡量水平為α的板坯集合，且

為最大軋制次數，|sα|是集合sα的勢，|s3|是集合s3的勢；

s'α為水平α下無委材的集合；

s'為無委材集合，且

i'為集合s'中的變量，i'1和i'2分別為無委材ⅰ和無委材ⅱ；

hi'為無委材i'的厚度，和分別為無委材ⅰ和無委材ⅱ的厚度；

gi'為無委材i'的計量水平，和分別為無委材ⅰ和無委材ⅱ對應的計量水平。

優選地，上述的熱軋調度方法，求解無委材優化模型的方法具體包括如下子步驟：

(3.1.1)將所有軋制單元按最大安全過渡量水平按照降序排列；

(3.1.2)找到第一個包含無委材的軋制單元并令其為第k個軋制單元，從第k+1到最后一個軋制單元找到與第k+1個軋制單元中最大安全過渡量水平相等的軋制單元作為第l個軋制單元；

(3.1.3)比較第l個軋制單元中訂制板坯與第k個軋制單元中無委材的集合的勢的大小，取較小的勢的取值，然后在第k個軋制單元無委材中移除無委材，所移除的無委材的數量與上述勢的取值相等；

(3.1.4)重復步驟(3.1.1)～(3.1.3)，直到第l個軋制單元中訂制板坯集合的勢大于0。

優選地，上述的熱軋調度方法，求解板坯厚度優化模型的方法具體包括如下子步驟：

(3.2.1)根據不同權重，生成不同的解構成一個初始種群；

(3.2.2)采用交叉和變異方法對初始種群中的每個解進行更新操作；

(3.2.3)對步驟(3.2.2)獲得的解進行修復，以滿足每個軋制單元內板坯排列按照板坯厚度呈厚-薄-厚平穩變化的約束條件；

(3.2.4)若達到終止條件則結束，否則進入步驟(3.2.2)。

優選地，上述的熱軋調度方法，采用改進的啟發式算法對無委材優化模型進行求解的方法，具體包括如下子步驟：

(3.3.1)將所有軋制單元按照最大安全過渡量水平降序排列，若兩個軋制單元最大安全過渡量水平相同，將帶有較大的軋制單元排列在前面；其中，為第k個軋制單元中訂制板坯的集合；

(3.3.2)從所有軋制單元中找到第一個包含無委材的軋制單元，即的單元；

若沒有包含無委材的軋制單元或者是最后一個包含無委材的軋制單元，結束整個求解無委材優化模型的流程；其中，為第k個軋制單元中無委材的集合；

(3.3.3)令步驟(3.3.2)中找到的軋制單元為第k個軋制單元，從第k+1個軋制單元到最后一個軋制單元中找到的軋制單元，將該軋制單元作為第l個軋制單元；其中，為第k個軋制單元中最大安全過渡量水平；

(3.3.4)判斷是否滿足若是，則進入步驟(3.3.5)；若否，則進入步驟(3.3.6)；

其中，是指第l個軋制單元中最大安全過渡量水平為的訂制板坯的集合的勢，是指第k個軋制單元中最大安全過渡量水平為無委材的集合的勢；

(3.3.5)將第k個軋制單元中最大安全過渡量水平為的個無委材移除，隨機提取第l個軋制單元中最大安全過渡量水平為的個板坯放入第k個軋制單元當中；并在第l個軋制單元中隨機地產生最大安全過渡量水平為的無委材，進入步驟(3.3.7)；

(3.3.6)移除第k個軋制單元中最大安全過渡量水平為的個無委材；并提取第l個軋制單元中隨機產生的最大安全過渡量水平為的的板坯放入到第k個軋制單元中；在第l個軋制單元中隨機地產生個無委材；

(3.3.7)判斷是否滿足且若是，則將該軋制單元從整個排列中移除，并結束；若否，則在第l個軋制單元中隨機產生最大安全過渡量水平為的無委材，并進入步驟(3.3.8)；

(3.3.8)令重復步驟(3.3.7)，直到第l個軋制單元中訂制板坯集合的勢

現有的啟發式算法具體如下：

(1)令r為所形成的軋制單元中板坯集合，重復如下步驟直到s為空：

(2)找到s中最大的過渡量水平依次考慮水平α對應的安全值ρα與sα的勢|sα|(sα中元素的個數)的大小，當兩者相等時，提取sα中所有板坯并放置在r中；若前者小于后者，從sα隨機提取ρα個板坯放在r中；相反，提取sα中所有板坯，并隨機產生ρα-|sα|個水平為α的無委材，將板坯和無委材都放于r中；

(3)令r^d和rⁱ分別為下降階段和上升階段的板坯集合，根據技術要求隨機選擇ω-p^*個放在rⁱ中，并按板坯的厚度升序排列；剩下的板坯則放在r^d中，按板坯的厚度降序排列，得到一個完整的軋制單元。

在實際生產中，在最大安全過渡量水平上增加無委材的數量可能導致板坯的數量小于所設定的安全值，并且較小安全過渡量水平的軋制單元可以容納更多的板坯，因此本發明在上述現有啟發式算法的基礎上，提出一種改進的啟發式算法，以此減少無委材的數量。

在求解無委材優化模型之后，獲得軋制單元的數量和無委材的數量的最優值；為了生產出高質量的板坯，相鄰板坯之間厚度的改變要盡可能的小；板坯厚度優化模型包含兩個目標，最小化兩個相鄰板坯之間的厚度改變量和最小化厚度改變時間；本發明采用以下基于分解的多目標進化算法尋求最優解。

優選地，上述的熱軋調度方法，采用基于分解的多目標進化算法求解板坯厚度優化模型的方法，具體包括如下子步驟：

(3.2.1)進行初始化，產生ψ個均勻分布的權重向量分別如下：

對于每個權重λk，采用現有的啟發式算法產生一系列解χk，k＝1,2,…,ψ，由上述一系列的解形成一個初始種群{χ1,χ2,…,χψ}；

其中ψ為優化模型的數量，λ1，λ2，…，λψ為ψ的一組權重向量；

(3.2.2)對于上述初始種群中的每個解，找到其鄰域解；

由于板坯厚度優化模型中最大厚度改變量和改變時間兩個優化目標的差異，因此進行如下標準化處理：令計算χk的目標權重和

對于每個解χk，根據權重向量的歐式距離找到ξ個解形成它的鄰域ε(χk)；

其中：f1⁽²⁾(χk)為解χk的目標值1，為解χk的目標值2，λk,1和λk,2分別為權重向量λk的第一個和第二個元素，ξ為問題的鄰域大小。

(3.2.3)使保存非支配解的外部種群的非支配集合θ為空集，即令θ＝{}；

(3.2.4)對于k＝1,2,…,ψ，從ε(χk)中隨機選取兩個解，執行交叉操作，交叉率為pc，得到一個新的解χ'k；

隨機選取兩個父代安全過渡量水平都為α的板坯，對于父代ⅰ，將安全過渡量水平為α的板坯復制到子代中，并保留原先的位置；對安全過渡量水平不為α的板坯，產生一個0到1之間的隨機數，與交叉率pc進行比較，若該隨機數大于交叉率pc，則將該板坯復制到子代中并保留原先的位置；

在父代ⅱ中尋找到子代中缺少的板坯標注后按板坯在父代ⅱ中的順序填充到子代中；

(3.2.5)生成一個服從[0,1]均勻分布的隨機數r，若該隨機數r小于變異率pm，則對交叉操作獲得新解χ'k執行變異操作；

(3.2.6)對變異操作獲得的新解進行修復操作，通過向前或向后移動板坯來獲得一個可行的軋制單元，滿足每個軋制單元內板坯排列按照板坯厚度呈厚-薄-厚平穩變化的約束條件；

(3.2.7)對于上述鄰域ε(χk)中的任意解χl，根據權重向量λl計算χl和χ'k的目標權重之和；若χ'k導致一個更小的目標權重和，則令χl＝χ'k，更新χl；

(3.2.8)滿足終止條件即達到最大運行時間后結束，否則，進入步驟(3.2.4)。

優選地，上述的熱軋調度方法，其基于分解的多目標進化算法中，通過將反轉世代距離進行標準化處理以消除板坯厚度優化模型中兩個目標的差異性；具體如下：

(a)將最優解集合和非支配解放進一個種群，找到目標的最大值和最小值；

(b)通過對種群中每個點的目標值進行標準化；其中，和分別為目標j的最大值和最小值。

總體而言，通過本發明所構思的以上技術方案與現有技術相比，能夠取得下列有益效果：

(1)本發明所提供的上述熱軋調度方法，基于熱軋實際生產工藝提出了一種基于緊湊式熱帶生產中熱軋調度方法，建立了模型，將實際問題具體化，不僅僅考慮了板坯厚度改變要求、軋錕安全過渡量等常規約束，還將無委材的約束作為優化目標，更加貼合實際生產要求，有利于減小生產成本，追求企業利益的最大化；除了可以應用于鋼廠生產批量計劃外，還可廣泛應用其他金屬材料的熱軋工藝；

(2)本發明所提供的上述熱軋調度方法，針對軋制過程中的問題對其的目標進行量化，給出模型參數的具體表達，將熱軋調度方法優化問題轉換成無委材優化模型和板坯厚度優化模型兩個優化模型來解決；

針對無委材優化模型，提供一種改進啟發式算法來實現無委材數量的最小化，減少生產成本；對板坯厚度優化模型，將基于分解的多目標進化算法應用于熱軋優化調度，來實現最小化批次內同一軋制單元中相鄰板坯的厚度改變量和改變時間的優化目標，可以保證所生產板坯的質量；實驗結果表明，本發明所提供的方法獲得的最優解符合生產實際要求，并且獲得的調度計劃優于人工編排的生產計劃，更符合生產實際；與人工編制生產計劃相比，可以有效地減少板坯規格跳躍費用和換輥費用，可以減少生產成本。

附圖說明

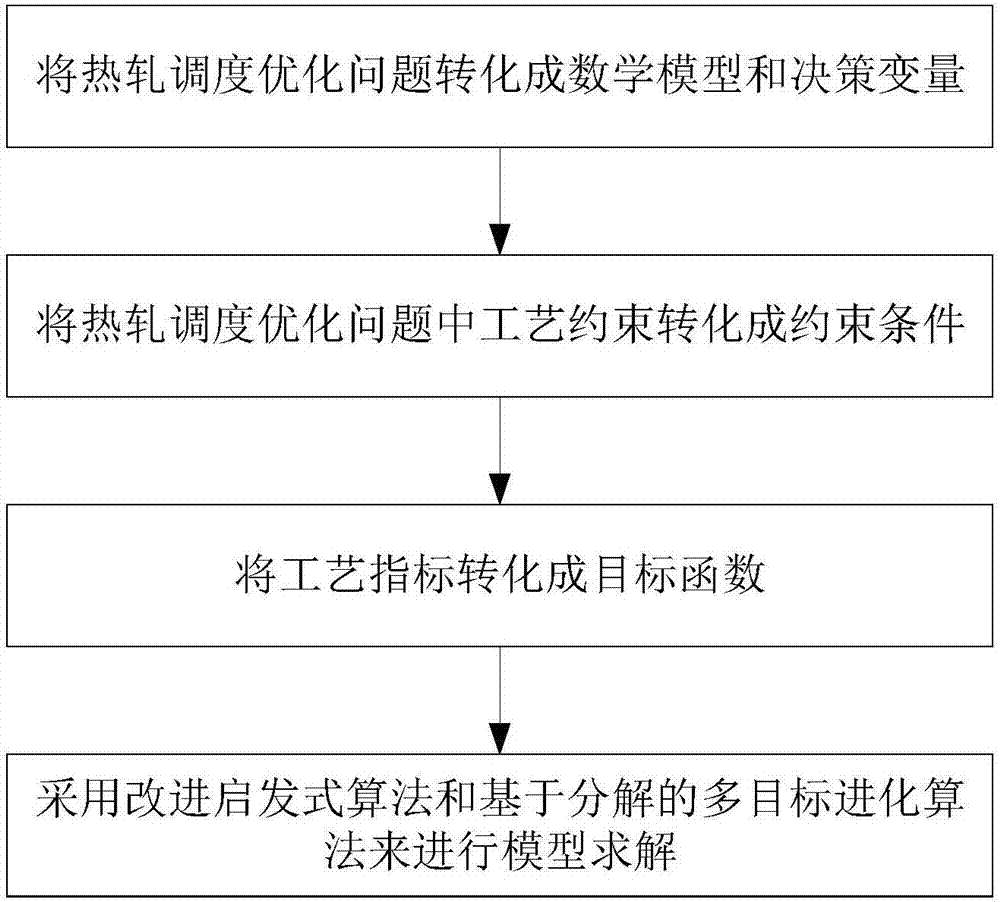

圖1是本發明提供的用于緊湊式熱帶生產的熱軋調度方法的概要流程的示意圖；

圖2是本發明實施例提供的用于緊湊式熱帶生產的熱軋調度方法的流程示意圖；

圖3是本發明實施例提供的用于緊湊式熱帶生產的熱軋調度方法中采用改進啟發式算法求解無委材優化模型的流程示意圖；

圖4是本發明實施例提供的用于緊湊式熱帶生產的熱軋調度方法中采用基于分解的多目標進化算法求解板坯厚度優化模型的流程示意圖；

圖5是實施例中對無委材優化模型的求解方法的比較流程示意圖；

圖6是實施例中對板坯厚度優化模型的求解方法的比較流程示意圖。

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。此外，下面所描述的本發明各個實施方式中所涉及到的技術特征只要彼此之間未構成沖突就可以相互組合。

本發明提供的用于緊湊式熱帶生產的熱軋調度方法的概要流程如圖1所示，具體如下：

建立無委材優化模型，并根據生產過程中的工藝約束確定無委材優化模型的約束條件；建立板坯厚度優化模型，并根據生產過程中的工藝約束確定板坯厚度優化模型的約束條件；基于無委材優化模型，以最小化人無委材的數量為目標，采用改進啟發式算法求得模型獲得最優解；基于板坯厚度優化模型，以最小化批次內同一軋制單元內相鄰兩塊板坯間最大厚度改變量、板坯厚度的改變時間為優化目標，采用基于分解的多目標進化算法求解模型獲得最優解。

實施例提供的用于緊湊式熱帶生產的熱軋調度方法，其流程如圖2所示，考慮熱軋調度中的各項工藝約束，將熱軋優化調度問題分成兩部分進行考慮：分別以最小化無委材的數量、最小化同一軋制單元中相鄰板坯的厚度改變量和板坯厚度的改變時間為優化目標，構建無委材優化模型和板坯厚度優化模型分別如下：

無委材優化模型為：

無委材優化模型的約束條件如下：

板坯厚度優化模型的目標函數為：

板坯厚度優化模型的決策變量為：

其中，f⁽¹⁾為無委材優化模型中無委材的數量，f1⁽²⁾為板坯厚度優化模型中最大厚度改變量，為板坯厚度優化模型中厚度改變時間；

k為軋制單元的數量，k＝1,2,…,k^max；

p為一個軋制單元的位置，p＝1,2,…,ω；

p^*為一個軋制單元板坯厚度下降階段和上升階段的臨界位置；

α為安全過渡量水平，α＝1，2，…，5；

αmax為最大安全過渡量水平；

ρα為安全過渡量水平α對應的安全值；

為安全過渡量水平α對應的最小厚度；

為安全過渡量水平α對應的最大厚度；

ω為軋制單元內板坯的數量，實施例中ω＝33；

s為訂制的板坯集合；

i為集合s中的變量，i1和i2分別為板坯ⅰ和板坯ⅱ；

hi為板坯i的厚度，和分別為板坯ⅰ和板坯ⅱ的厚度；

gi為板坯i的計量水平，和分別為板坯ⅰ和板坯ⅱ對應的計量水平；

sα為安全過渡量水平為α的板坯集合，且

為最大軋制次數，|sα|是集合sα的勢，|s3|是集合s3的勢；

s'α為水平α下無委材的集合；

s'為無委材集合，且

i'為集合s'中的變量，i'1和i'2分別為無委材ⅰ和無委材ⅱ；

hi'為無委材i'的厚度，和分別為無委材ⅰ和無委材ⅱ的厚度；

gi'為無委材i'的計量水平，和分別為無委材ⅰ和無委材ⅱ對應的計量水平；

上述式(1)的目標函數為最小化無委材的數量，上述式(10)的目標函數為最小化批次內同一軋制單元中相鄰板坯的厚度改變量，上述式(11)的目標函數為最小化批次內同一軋制單元中相鄰板坯的板坯厚度的改變時間；式(2)的約束條件保證每塊板坯都安排在一個軋制單元中；式(3)的約束條件表示一塊無委材最多被安排在一個軋制單元中；式(4)的約束條件代表一個軋制單元中的所有位置都必須被占用；式(5)的約束條件代表一個軋制單元必須滿足過渡安全量值；式(6)的約束條件定義了p^*的取值；式(7)的約束條件代表了在下降階段，板坯厚度不大于在它之前的板坯的厚度；式(8)的約束條件代表了在上升階段，板坯厚度不小于在它之前的板坯的厚度；式(9)的約束條件表明任意兩個相鄰板坯的水平之差小于等于1。

以下進行模型求解，由于上述模型考慮了影響熱軋調度的實際生產約束，求解非常復雜；本發明基于現有的啟發式算法和多目標進化算法，與實際生產相結合，采用改進的啟發式算法求解上述無委材優化模型，并運用基于分解的多目標進化算法來求解板坯厚度優化模型。

采用改進的啟發式算法求解無委材優化模型的流程如圖3所示，具體如下：

(3.1.1)將所有軋制單元按照最大安全過渡量水平降序排列，若兩個軋制單元最大安全過渡量水平相同，將帶有較大的軋制單元排列在前面；其中，為第k個軋制單元中訂制板坯的集合；

(3.1.2)從所有軋制單元中找到第一個包含無委材的軋制單元，即的單元；

若沒有包含無委材的軋制單元或者是最后一個包含無委材的軋制單元，結束整個求解無委材優化模型的流程；其中，為第k個軋制單元中無委材的集合；

(3.1.3)令步驟(3.1.2)中找到的軋制單元為第k個軋制單元，從第k+1個軋制單元到最后一個軋制單元中找到的軋制單元，將該軋制單元作為第l個軋制單元；其中，為第k個軋制單元中最大安全過渡量水平；

(3.1.4)判斷是否滿足若是，則進入步驟(3.1.5)；若否，則進入步驟(3.1.6)

其中，是指第l個軋制單元中最大安全過渡量水平為的訂制板坯的集合的勢，是指第k個軋制單元中最大安全過渡量水平為無委材的集合的勢；

(3.1.5)將第k個軋制單元中最大安全過渡量水平為的個無委材移除，隨機提取第l個軋制單元中最大安全過渡量水平為的個板坯放入第k個軋制單元當中；并在第l個軋制單元中隨機地產生最大安全過渡量水平為的無委材，進入步驟(3.1.7)；

(3.1.6)移除第k個軋制單元中最大安全過渡量水平為的個無委材；并提取第l個軋制單元中隨機產生的最大安全過渡量水平為的的板坯放入到第k個軋制單元中；在第l個軋制單元中隨機地產生個無委材；

(3.1.7)判斷是否滿足且若是，則將該軋制單元從整個排列中移除，并結束；若否，則在第l個軋制單元中隨機產生最大安全過渡量水平為的無委材，并進入步驟(3.1.8)；

(3.1.8)令重復步驟(3.1.7)，直到第l個軋制單元中訂制板坯集合的勢

運用基于分解的多目標進化算法來求解板坯厚度優化模型的流程如圖4所示，具體如下：

(3.2.1)進行初始化，產生ψ個均勻分布的權重向量分別如下：

對于每個權重λk，采用現有的啟發式算法產生一系列解χk，k＝1,2,…,ψ，由上述一系列的解形成一個初始種群{χ1,χ2,…,χψ}；

其中ψ為優化模型的數量，λ1，λ2，…，λψ為ψ的一組權重向量；

(3.2.2)對于上述初始種群中的每個解，找到其鄰域解；

由于板坯厚度優化模型中最大厚度改變量和改變時間兩個優化目標的差異，因此進行如下標準化處理：令計算χk的目標權重和

對于每個解χk，根據權重向量的歐式距離找到ξ個解形成它的鄰域ε(χk)；

其中：f1⁽²⁾(χk)為解χk的目標值1，為解χk的目標值2，λk,1和λk,2分別為權重向量λk的第一個和第二個元素，ξ為問題的鄰域大小。

(3.2.3)使保存非支配解的外部種群的非支配集合θ為空集，即令θ＝{}；

(3.2.4)對于k＝1,2,…,ψ，從ε(χk)中隨機選取兩個解，執行交叉操作，交叉率為pc，得到一個新的解χ'k；

隨機選取兩個父代安全過渡量水平都為α的板坯，對于父代ⅰ，將安全過渡量水平為α的板坯復制到子代中，并保留原先的位置；對安全過渡量水平不為α的板坯，產生一個0到1之間的隨機數，與交叉率pc進行比較，若該隨機數大于交叉率pc，則將該板坯復制到子代中并保留原先的位置；

在父代ⅱ中尋找到子代中缺少的板坯標注后按板坯在父代ⅱ中的順序填充到子代中；

(3.2.5)生成一個服從[0,1]均勻分布的隨機數r，若該隨機數r小于變異率pm，則對交叉操作獲得新解χ'k執行變異操作；

(3.2.6)對變異操作獲得的新解進行修復操作，通過向前或向后移動板坯來獲得一個可行的軋制單元，滿足每個軋制單元內板坯排列按照板坯厚度呈厚-薄-厚平穩變化的約束條件；

(3.2.7)對于上述鄰域ε(χk)中的任意解χl，根據權重向量λl計算χl和χ'k的目標權重之和；若χ'k導致一個更小的目標權重和，則令χl＝χ'k，更新χl；

(3.2.8)滿足終止條件即達到最大運行時間后結束，否則，進入步驟(3.2.4)。

在上述模型和求解算法的基礎上，為了評價本發明的計算效果，本實施例從武鋼的緊湊式熱帶生產過程中搜集了36個算例，進行求解。對于每個算例，用板坯數量|s|和厚度安全過渡量水平的個數h相乘來表示規模的大小。

表1算例參數及算例結果列表1

其中：第1列和第5列為算例的序號，第2列和第6列為問題規模大小，第3列和第7列為改進的啟發式算法產生的無委材的數量，第4列和第8列為當前現實生產中的現有啟發式算法產生的無委材的數量。

對于上述算例，如圖5所示的流程，分別采用當前現實生產中的現有啟發式算法和本發明所提出的改進啟發式算法來處理這36個算例，將得到的可行解進行比較；具體如上表1所示；從該表所記載的數據可以明顯發現，在36個算例中，采用本發明所提出的改進啟發式算法，有26個算例可以獲得更好的可行解，也就是無委材的數量更少，符合目標要求；另外10個算例的可行解是相同的。并且，本發明所提出的改進啟發式算法的運行時間很短，可以在0.02秒內就解決所有的算例；顯然，在解決熱軋優化調度問題中優化無委材數量方面，采用本發明的方法是極其有效的。

對于上述算例，如圖6所示，分別采用本發明所提出的基于分解的多目標進化算法和其他現有的方法來求解板坯厚度優化模型，并對結果進行比較。具體過程選擇評價多目標優化算法的指標，將質量指標和反轉世代距離結合起來，在保證解的質量的基礎上同時保證非支配解的多樣性以及收斂性。

對于質量指標，本發明在所有的非支配解的基礎上構建一個總體的最優邊界，計算屬于每個算法的基于總體最優邊界的非支配解的數量，計算比率，比率越高，算法的效果也就越好；對于反轉世代距離指標，令p^*為一組目標空間中沿著最優邊界均勻分布的解，p為一種算法產生的所有非支配解的集合，p^*到p的距離定義為其中d(v,p)為v到p中點的歐幾里得距離。

考慮到板坯厚度優化模型中兩個目標的差異性，將反轉世代距離進行標準化處理；因此，本發明將最優解集合和非支配解放進一個種群，找到目標的最大值和最小值，使用對種群中每個點的目標值進行標準化，其中：和分別為目標j的最大值和最小值。

針對上述36個算例，采用的四種現有的方法與本發明所提出的基于分解的多目標進化算法(moea/d)進行比較；四種現有的方法分別為基于非支配排序的多目標優化算法、多目標遺傳局部搜索算法、多目標模擬退火算法和基于pareto的分組離散和聲搜索算法。

對于基于非支配排序的多目標優化算法，使用與本發明相同的初始化策略、交叉變異和修復操作，定義種群大小ps＝250，交叉率pc＝0.75和變異率pm＝0.75；

對于多目標遺傳局部搜索算法，令臨時精英種群大小k＝15，交叉率pc＝0.75和變異率pm＝1.0；

對于多目標模擬退火算法，定義初始溫度t0＝100，冷卻概率q＝0.9，每個溫度的迭代次數iter＝50，多樣性因素dn＝150；

對于基于pareto的分組離散和聲搜索算法，設置種群大小ps＝100，問題數量sp＝10，重組間隔ri＝1，和聲記憶庫考慮概率hmcr＝0.75和音調調節率par＝0.75。

對于本發明采用的基于分解的多目標進化算法，參數設置如下：ψ＝150,ξ＝10,pc＝0.75,pm＝1.0。

為公正的進行比較，設置終止條件為cpu最大運行時間為τ×|s|毫秒。考慮三種不同的運行時間下的情況，分別為τ＝20,τ＝40,τ＝60,對于上述36個算例，分別獨立運行20次。

在τ＝20時，如表2所記載的，moea/d產生的質量指標(qm)和反轉世代距離都是最優的。qm均值為0.72，遠大于其他三種算法的值nsgaii(0.06)，pgdhs(0.23)，mogls(0.00)，mos(0.00)。結果表明，在總體最優邊界上，70％的解都是來自于moea/d，只有很少的29％的解是來自于其他算法。igd均值為0.2，遠小于其他三種算法的值nsgaii(0.35)，pgdhs(0.27)，mogls(0.69)，mos(0.61)。

在最短運行時間即τ＝20的情況下，對所有算法產生的非支配解進行研究，可以看出moea/d的解較其他算法的解明顯處于支配地位，并大致沿最優分布。

同樣，在τ＝40和τ＝60時，moea/d產生的qm和igd都是最優的。表明moea/d相較其他算法在qm和igd都是最優的。

表2算例參數及算例結果列表2

其中：第1列為算例序號，第2列和第3列分別為本發明提出的基于分解的多目標進化算法(moea/d)的質量指標和反轉世代距離的值；第4列和第5列分別為基于非支配排序的多目標優化算法的質量指標和反轉世代距離的值；第6列和第7列分別為基于pareto的分組離散和聲搜索算法的質量指標和反轉世代距離的值第8列和第9列分別為多目標遺傳局部搜索算法的質量指標和反轉世代距離的值；第10列和第11列分別為多目標模擬退火算法的質量指標和反轉世代距離的值。

如上述表2所記載的，采用本發明提供的基于分解的多目標進化算法所獲得的解的質量明顯要優于進行其他四種現有算法，不僅產生了最大的質量指標，反轉世代距離也是最小的；表明所獲得的解的多樣性和收斂性都非常好，解的分布也是沿著最優分布。

根據上述的對比表明，本發明所提供的熱軋調度方法，不僅僅在最小化無委材的數量，而且在最小化批次內同一軋制單元中相鄰板坯的厚度改變量和改變時間方面，都具有非常好的效果，保證所生產板坯的質量的同時還能有效減少換錕費用。實驗數據表明，采用本發明提供的熱軋調度方法獲得的最優解符合生產實際要求，并且獲得的調度計劃優于人工編排的生產計劃，更符合生產實際，是可以用于解決緊湊式熱帶生產中熱軋優化調度問題的有效方法。

本領域的技術人員容易理解，以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本發明的保護范圍之內。
