本技術涉及旋轉電磁鐵，更具體地說，涉及一種可旋轉的扭矩電磁鐵。

背景技術：

1、可旋轉的扭矩電磁鐵即旋轉電磁鐵，旋轉電磁鐵就好像是電機的旋轉類似，但是，旋轉電磁鐵與電機的區別是電機可以不斷地朝著一個方向永遠的轉動下去，而旋轉電磁鐵在通電后轉到指定的角度后就不會再繼續轉動了，然后斷電之后會通過自帶的復位彈簧來回位，這樣來達到動作完成某一個任務，因為只能在指定的區域內轉動，所以稱作旋轉電磁鐵或者角度電磁鐵，從旋轉的方向來說，可以分為順時針旋轉和逆時針旋轉二種類型，扭矩則是旋轉電磁鐵在轉動時所產生的一個動力的體現。

2、現有的可旋轉的扭矩電磁鐵主要時通過彈簧進行限位拉動和復位的效果，因為彈簧具備一定的彈性伸縮，因此當電磁鐵中的旋轉鐵芯轉動到指定點后，易出現輕微的顫動現象，從而會造成出現輕微的錯位，很容易造成其轉動角度超出定點位置，而其如果應用于一些精密設備的控制而言，其輕微顫動錯位的情況會極大影響設備部件角度位移的精準度，不利于使用。鑒于此，我們提出一種可旋轉的扭矩電磁鐵。

技術實現思路

1、本實用新型的目的在于克服現有技術的不足，適應現實需要，提供一種可旋轉的扭矩電磁鐵，以解決當前可旋轉的扭矩電磁鐵易出現顫動位移的技術問題。

2、為解決上述技術問題，本實用新型提供如下技術方案：一種可旋轉的扭矩電磁鐵，包括旋轉電磁鐵，所述旋轉電磁鐵表面布置有轉動結構，所述轉動結構頂部滑動布置有檔桿結構，所述旋轉電磁鐵頂部圍繞旋轉電磁鐵上轉動軸布置有齒環，所述檔桿結構上布置有與齒環對稱的固定結構，所述旋轉電磁鐵的轉動軸上布置有與檔桿結構對稱的配合桿；

3、所述檔桿結構包括豎桿和橫桿，所述橫桿水平布置于豎桿頂端處，所述豎桿和橫桿呈l型，所述橫桿朝向與配合桿的一端為u型端，所述齒環內壁開設有輔助槽口，且u型端底端伸入至輔助槽口中。

4、本實用新型中，在旋轉電磁鐵使用時，可以提前根據需要將檔桿結構在轉動結構位移，將檔桿結構位移到旋轉電磁鐵轉動桿需要轉動角度的終點處，因此當旋轉電磁鐵通電后，旋轉電磁鐵上轉動桿轉到指定角度后，此時，旋轉電磁鐵轉動桿上的配合桿會最直接頂在檔桿結構上，從而實現對旋轉電磁鐵的轉動桿進行定點定位，不會發生超出定點位置的情況，從而保證其轉動角度的精確性，檔桿結構端頭采用u型端，然后u型端的底端伸入到輔助槽口中，可以極大提高檔桿結構的安裝穩定性，避免長期使用過程中，檔桿結構端頭處受力出現變形，而導致定位不精確的情況發生，因此，可以進一步的保證檔桿結構對旋轉電磁鐵上轉動桿的定點限位的精準性。

5、優選地，所述轉動結構包括圓環，所述圓環內壁布置有內腔，所述內腔內部活動布置有位移塊，所述豎桿布置于位移塊上，所述圓環頂部一周開設有開口。

6、優選地，所述內腔內壁開設有配合槽，所述位移塊表面活動布置有與配合槽對稱的滾珠。

7、優選地，所述固定結構包括安裝板，所述安裝板布置于橫桿底部，所述安裝板上滑動布置有安裝桿，所述安裝桿朝向于齒環的一端布置有卡條，所述安裝桿位于卡條和安裝板之間套裝有彈簧。

8、優選地，所述卡條呈三角條狀，且卡條與齒環的齒口相配合。

9、優選地，所述安裝桿背向于卡條的一端布置有水平桿，水平桿與安裝桿呈t型。

10、與現有技術相比，本實用新型的有益效果是：

11、1、本實用新型通過設計的轉動結構、檔桿結構、齒環、固定結構和配合桿等結構，因此在旋轉電磁鐵使用時，可以提前根據需要將檔桿結構在轉動結構位移，將檔桿結構位移到旋轉電磁鐵轉動桿需要轉動角度的終點處，因此當旋轉電磁鐵通電后，旋轉電磁鐵上轉動桿轉到指定角度后，此時，旋轉電磁鐵轉動桿上的配合桿會最直接頂在檔桿結構上，從而實現對旋轉電磁鐵的轉動桿進行定點定位，不會發生超出定點位置的情況，從而保證其轉動角度的精確性，解決當前可旋轉的扭矩電磁鐵易出現顫動位移的技術問題，因此，本實用新型具備精準定位的優點。

12、2、本實用新型還通過在齒環內壁設置輔助槽口，檔桿結構端頭采用u型端，然后u型端的底端伸入到輔助槽口中，可以極大提高檔桿結構的安裝穩定性，避免長期使用過程中，檔桿結構端頭處受力出現變形，而導致定位不精確的情況發生，因此，可以進一步的保證檔桿結構對旋轉電磁鐵上轉動桿的定點限位的精準性。

技術特征：

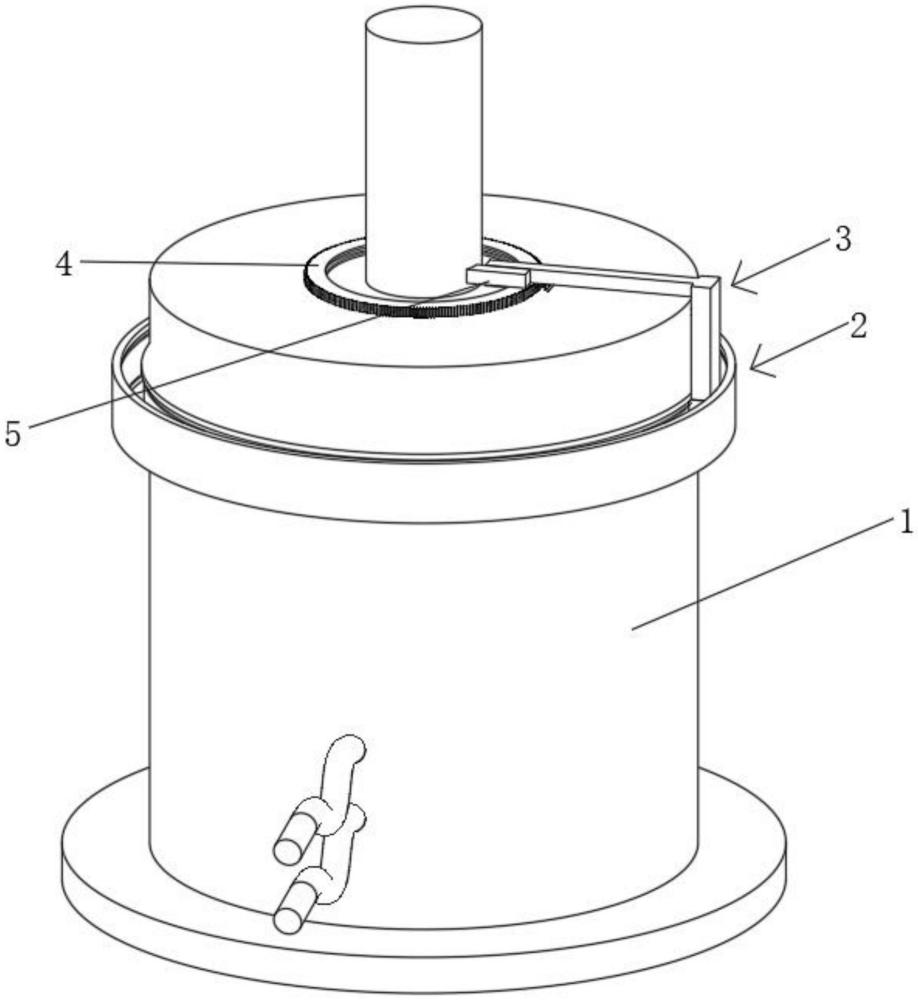

1.一種可旋轉的扭矩電磁鐵，其特征在于，包括旋轉電磁鐵(1)，所述旋轉電磁鐵(1)表面布置有轉動結構(2)，所述轉動結構(2)頂部滑動布置有檔桿結構(3)，所述旋轉電磁鐵(1)頂部圍繞旋轉電磁鐵(1)上轉動軸布置有齒環(4)，所述檔桿結構(3)上布置有與齒環(4)對稱的固定結構(6)，所述旋轉電磁鐵(1)的轉動軸上布置有與檔桿結構(3)對稱的配合桿(5)；

2.根據權利要求1所述的一種可旋轉的扭矩電磁鐵，其特征在于，所述轉動結構(2)包括圓環(201)，所述圓環(201)內壁布置有內腔(202)，所述內腔(202)內部活動布置有位移塊(204)，所述豎桿(301)布置于位移塊(204)上，所述圓環(201)頂部一周開設有開口(203)。

3.根據權利要求2所述的一種可旋轉的扭矩電磁鐵，其特征在于，所述內腔(202)內壁開設有配合槽(205)，所述位移塊(204)表面活動布置有與配合槽(205)對稱的滾珠(206)。

4.根據權利要求1所述的一種可旋轉的扭矩電磁鐵，其特征在于，所述固定結構(6)包括安裝板(601)，所述安裝板(601)布置于橫桿(302)底部，所述安裝板(601)上滑動布置有安裝桿(602)，所述安裝桿(602)朝向于齒環(4)的一端布置有卡條(603)，所述安裝桿(602)位于卡條(603)和安裝板(601)之間套裝有彈簧(604)。

5.根據權利要求4所述的一種可旋轉的扭矩電磁鐵，其特征在于，所述卡條(603)呈三角條狀，且卡條(603)與齒環(4)的齒口相配合。

6.根據權利要求4所述的一種可旋轉的扭矩電磁鐵，其特征在于，所述安裝桿(602)背向于卡條(603)的一端布置有水平桿，水平桿與安裝桿(602)呈t型。

技術總結
本技術公開了一種可旋轉的扭矩電磁鐵，涉及旋轉電磁鐵技術領域，旨在解決當前可旋轉的扭矩電磁鐵易出現顫動位移的技術問題，包括旋轉電磁鐵，所述旋轉電磁鐵表面布置有轉動結構，所述轉動結構頂部滑動布置有檔桿結構，所述旋轉電磁鐵頂部圍繞旋轉電磁鐵上轉動軸布置有齒環，所述檔桿結構上布置有與齒環對稱的固定結構，所述旋轉電磁鐵的轉動軸上布置有與檔桿結構對稱的配合桿，所述檔桿結構包括豎桿和橫桿，所述橫桿水平布置于豎桿頂端處，所述豎桿和橫桿呈L型，所述橫桿朝向與配合桿的一端為U型端，所述齒環內壁開設有輔助槽口，且U型端底端伸入至輔助槽口中。本技術具備精準定位的優點。

技術研發人員：薛衛東
受保護的技術使用者：蘇州源電科技有限公司
技術研發日：20240722
技術公布日：2025/4/28
