本技術涉及燈帶連接器的，尤其是涉及一種多功能燈帶連接器。

背景技術：

1、現有的燈帶連接器通常在本體上設置安裝槽或收容通道用來固定和連接燈帶，由于其安裝槽或收容通道的大小是固定的，導致在使用中，不同寬度的燈帶需要使用不同規格的燈帶連接器，極大的增加了生產和使用成本。

技術實現思路

1、本實用新型提出一種多功能燈帶連接器，解決了傳統燈帶連接器無法匹配不同寬度的燈帶的問題。

2、一種多功能燈帶連接器，包括本體，所述本體頂部設置有固定槽，所述固定槽內設置有導電針片，所述導電針片底部設置有連接部，其特征在于，所述本體的兩端均設置有安裝槽，所述安裝槽頂部與固定槽的底部相連通，所述安裝槽在其前后兩側的本體上均開設有敞口。

3、進一步的，所述安裝槽與敞口之間還設置有限位槽，所述限位槽的兩端分別與安裝槽和敞口相貫通。

4、進一步的，其特征在于，所述連接部的底部是圓錐形或尖刺狀。

5、進一步的，所述導電針片的連接部的數量最少為兩個，每個安裝槽至少對應一個連接部。

6、進一步的，所述連接部與導電針片為一體設置，均由可以導電的金屬材料制成。

7、進一步的，其特征在于，所述導電針片過盈安裝在固定槽內，其左右兩側還設置有倒刺。

8、進一步的，其特征在于，所述本體由可透光材料制成。

9、本實用新型的有益技術效果是：

10、1.通過在本體上設置安裝槽和敞口，使燈帶連接器可以在燈帶與燈帶或燈帶與電線之間進行連接，并且可以匹配不同寬度的燈帶，擴大了其使用范圍。

11、2.通過將導電針片過盈安裝在固定槽內，并在其左右兩側設置有倒刺，使導電針片不容易從固定槽內脫落，連接更加穩定。

12、3.本體由可透光材料制成，使燈帶點亮時不容易出現遮光點，影響燈光效果。

13、4.產品結構簡單，使用便捷。

技術特征：

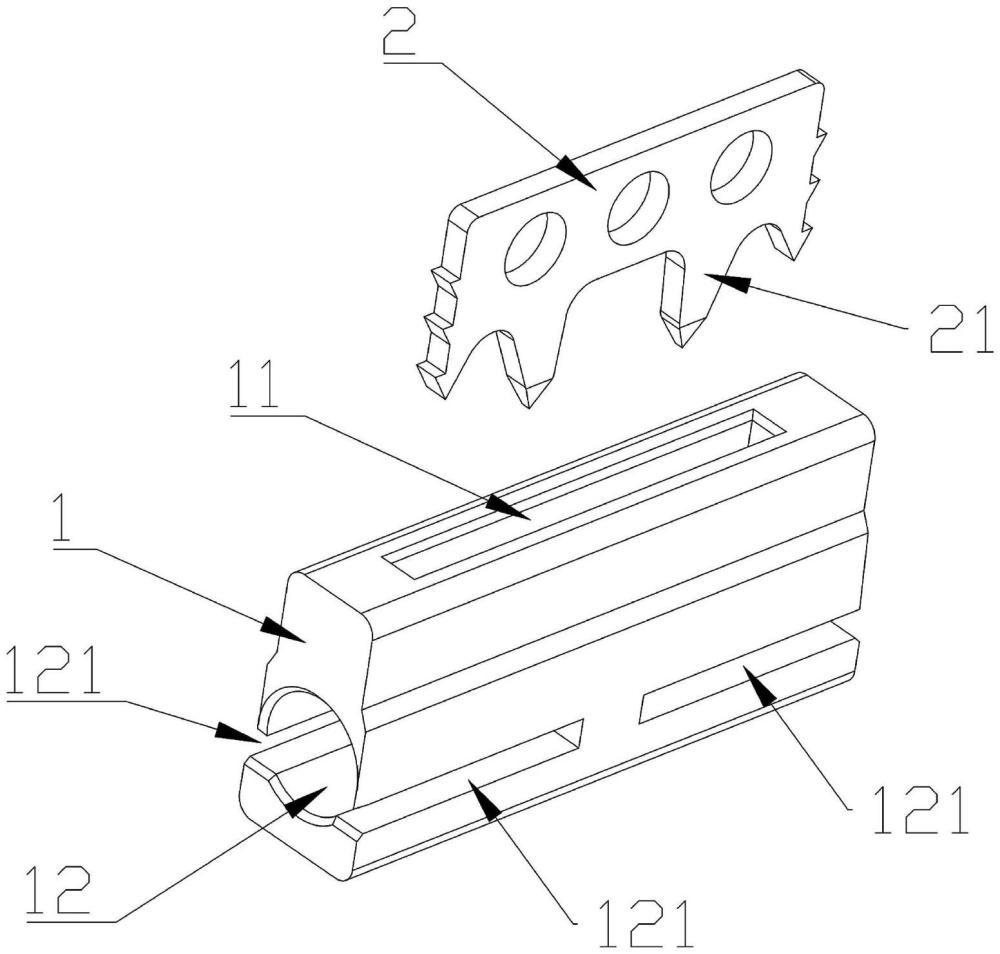

1.一種多功能燈帶連接器，包括本體(1)，所述本體(1)頂部設置有固定槽(11)，所述固定槽(11)內設置有導電針片(2)，所述導電針片(2)底部設置有連接部(21)，其特征在于，所述本體(1)的兩端均設置有安裝槽(12)，所述安裝槽(12)頂部與固定槽(11)的底部相連通，所述安裝槽(12)在其前后兩側的本體(1)上均開設有敞口(121)。

2.根據權利要求1所述的一種多功能燈帶連接器，其特征在于，所述安裝槽(12)與敞口(121)之間還設置有限位槽(122)，所述限位槽(122)的兩端分別與安裝槽(12)和敞口(121)相貫通。

3.根據權利要求1-2任意一項所述的一種多功能燈帶連接器，其特征在于，所述連接部(21)的底部是圓錐形或尖刺狀。

4.根據權利要求1所述的一種多功能燈帶連接器，其特征在于，所述導電針片(2)的連接部(21)的數量最少為兩個，每個安裝槽(12)至少對應一個連接部(21)。

5.根據權利要求1所述的一種多功能燈帶連接器，其特征在于，所述連接部(21)與導電針片(2)為一體設置，均由可以導電的金屬材料制成。

6.根據權利要求1-2任意一項所述的一種多功能燈帶連接器，其特征在于，所述導電針片(2)過盈安裝在固定槽(11)內，其左右兩側還設置有倒刺(22)。

7.根據權利要求1-2任意一項所述的一種多功能燈帶連接器，其特征在于，所述本體(1)由可透光材料制成。

技術總結
一種多功能燈帶連接器，包括本體，所述本體頂部設置有固定槽，所述固定槽內設置有導電針片，所述導電針片底部設置有連接部，其特征在于，所述本體的兩端均設置有安裝槽，所述安裝槽頂部與固定槽的底部相連通，所述安裝槽在其前后兩側的本體上均開設有敞口；通過在本體上設置安裝槽和敞口，使燈帶連接器可以在燈帶與燈帶或燈帶與電線之間進行連接，并且可以匹配不同寬度的燈帶，擴大了其使用范圍，產品結構簡單，使用便捷。

技術研發人員：周曉
受保護的技術使用者：廣東富臻電子有限公司
技術研發日：20240722
技術公布日：2025/4/28
