本申請涉及電氣設備，尤其涉及一種接觸器及可逆接觸器。

背景技術：

1、可逆接觸器是一種用于控制較大功率電機正、反轉的機械可逆交流接觸器。它由兩臺標準型接觸器和一個機械互鎖單元構成，結合了交流接觸器和倒順開關的優點，具有操作簡便、安全可靠、成本低的特點。主要應用于電機的正反向運轉、反向制動、恒定運行及點動操作。

2、浪涌抑制器是可逆接觸器中的重要組成部分之一，浪涌抑制器通常安裝于接觸器的殼體上，浪涌抑制器分為不同的規格，不同規格的浪涌抑制器因為電壓高低不同需要電容規格大小不一，會導致浪涌抑制器體積大小不一樣，體積大的浪涌抑制器會凸出于接觸器的殼體。

3、當兩臺接觸器組成可逆接觸器時，往往需要更多的空間來安裝浪涌抑制器，因此，亟需一種接觸器及可逆接觸器。

技術實現思路

1、本申請提供一種接觸器及可逆接觸器，減少浪涌抑制器所占用的空間。

2、第一方面，本申請提供一種接觸器，包括蓋本體以及敲落板。蓋本體包括位于接觸器的厚度方向上的第一側。敲落板連接于第一側，敲落板從蓋本體敲落后，在蓋本體上形成避讓空間，避讓空間用于容納目標接觸器的第一浪涌抑制器，接觸器與目標接觸器相連接。

3、通過上述方案，本申請在蓋本體上設置敲落板，使敲落板設置于蓋本體的第一側，當敲落板從蓋本體上敲落后，可以露出設置于蓋本體上的避讓空間，由于可逆接觸器需要接觸器與目標接觸器組裝形成，而當可逆接觸器中使用大體積的浪涌抑制器時，目標接觸器上的第一浪涌抑制器凸出目標接觸器的部分即可置于避讓空間內，這樣，減小了接觸器與目標接觸器在安裝完成后，接觸器與目標接觸器之間的空隙，從而節省了可逆接觸器安裝時所需要的空間。

4、并且，接觸器與目標接觸器之間的空隙越小，使得接觸器與目標接觸器的連接處可以更加穩定，減小了由于接觸器與目標接觸器的連接處空隙過大，可逆接觸器在使用的過程中，出現晃動或發生磕碰時，可逆接觸器容易出現各組成部分松動或發生解體問題的概率。

5、在一種可能的設計中，敲落板包括互相連接的第一板和第二板，第一板與第二板之間具有非零夾角，第一板相對第二板背向目標接觸器彎折。

6、通過上述方案，敲落板包括互相連接的第一板和第二板，且第一板相對第二板背向目標接觸器彎折，可以使接觸器上更容易形成避讓空間，這樣第一浪涌抑制器也可以更加輕易的置于避讓空間內，減小了接觸器與目標接觸器安裝時的難度，減小了可逆接觸器的組裝成本。

7、在一種可能的設計中，敲落板與蓋本體一體成型，且敲落板與蓋本體通過薄壁結構連接。

8、通過上述方案，在敲落板與蓋本體固定連接時，由于在可逆接觸器的組裝過程中，需要將敲落板從蓋本體上取下，露出避讓空間，用于第一浪涌抑制器安裝，因此使敲落板與蓋本體之間通過薄壁結構連接，這樣，不僅可以保證在不需要敲落敲落板時，敲落板可以固定于蓋本體上，在需要敲落敲落板時，可以輕易的將敲落板從蓋本體上取下。減小了可逆接觸器在安裝過程中的困難性，增加了可逆接觸器的組裝效率。

9、在一種可能的設計中，敲落板與蓋本體卡接或插接。

10、通過上述方案，將敲落板與蓋本體設置為卡接或插接等方式，使敲落板與蓋本體實現可拆卸連接，不僅可以保證在需要敲落敲落板時，可以輕易的將敲落板從蓋本體上取下，當接觸器需要重復使用時，如若不需要使用避讓空間時，還可以將敲落板重新安裝于蓋本體上，這樣，提高了接觸器使用的靈活性，也可以使接觸器實現可重復利用。

11、在一種可能的設計中，第二板設有缺口，缺口用于供工具插入，工具用于撬掉敲落板。

12、通過上述方案，由于接觸器的體積一般較小，而設置于蓋本體上的敲落板的體積則更小，當敲落板需要從蓋本體上敲落時，可以通過第二板上設置的缺口，將工具伸入缺口內，將敲落板撬起，這樣，敲落板的拆卸就會變得簡單，從而減小了敲落板拆卸的困難性，減小了可逆接觸器在安裝過程中的困難性，增加了可逆接觸器的組裝效率。

13、在一種可能的設計中，接觸器還包括第二浪涌抑制器，第二浪涌抑制器安裝于接觸器在厚度方向上的第二側，第二側與第一側的位置相對。

14、通過上述方案，由于接觸器上需要安裝第二浪涌抑制器，所以在蓋本體的第二側設置安裝空間，用于第二浪涌抑制器的安裝，由于第二浪涌抑制器與第一浪涌抑制器的大小規格均相同，所以將安裝第二浪涌抑制器的空間設置在與避讓空間相對的位置上，這樣，第二浪涌抑制器就不會對可逆接觸器的組裝造成影響，保證了可逆接觸器的組裝效率。

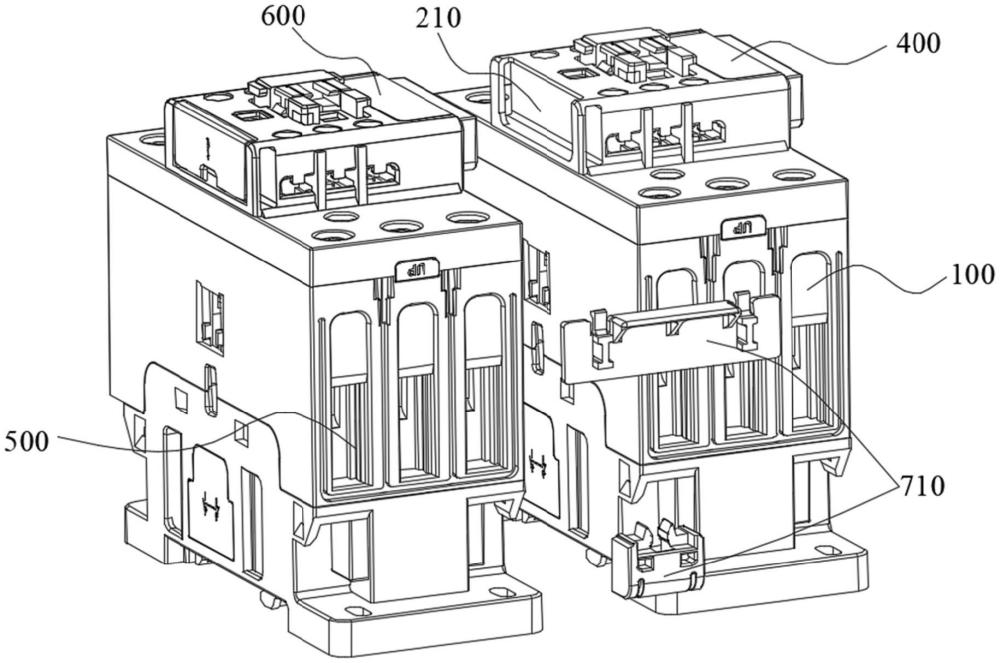

15、第二方面，本申請提供一種可逆接觸器，該可逆接觸器包括第一浪涌抑制器、目標接觸器和上述第一方面提到的接觸器。目標接觸器與接觸器相連接，第一側是蓋本體朝向目標接觸器的一側。第一浪涌抑制器安裝于目標接觸器，且朝接觸器凸出于目標接觸器，第一浪涌抑制器凸出于目標接觸器的部分位于避讓空間內。

16、通過上述方案，本申請在接觸器上設置避讓空間，當目標接觸器與接觸器組成可逆接觸器時，目標接觸器上的第一浪涌抑制器凸出于目標接觸器的部分可以位于避讓空間內，這樣可以在目標接觸器與接觸器完成組裝時，目標接觸器與接觸器之間的空隙更小，節省了可逆接觸器安裝時所需要的空間。

17、在一種可能的設計中，第一側與目標接觸器朝向接觸器的一側相貼合。

18、通過上述方案，由于目標接觸器與接觸器在組裝成可逆接觸器時，接觸器設有避讓空間，而第一浪涌抑制器位于該避讓空間內，所以，接觸器的第一側可以與目標接觸器的一側相貼合，這樣，進一步的節省了在組裝可逆接觸器時，從而進一步節省了可逆接觸器安裝時所需要的空間。并且，目標接觸器與接觸器相貼合，也可以使可逆接觸器在使用的過程中更加穩定，減小了由于接觸器與目標接觸器之間存在縫隙，而導致可逆接觸器在使用過程中連接不穩定的問題發生的概率。

19、在一種可能的設計中，可逆接觸器還包括連接件，連接件的一端與接觸器連接，連接件的另一端與目標接觸器連接。

20、通過上述方案，在可逆接觸器上設置連接件，利用連接件將接觸器與目標接觸器進行連接，這樣可以減小可逆接觸器在使用的過程中，由于接觸器與目標接觸器連接不牢固，而導致可逆接觸器出現解題的問題的發生，增加了可逆接觸器在使用過程中的可靠性。

21、在一種可能的設計中，連接件的數量為多個，多個連接件連接于接觸器和目標接觸器的不同部位。

22、通過上述方案，連接件的數量設置為多個，可以進一步增加接觸器與目標接觸器之間連接的穩定性。多個連接件連接于接觸器和目標接觸器的不同部位，可以使接觸器與目標接觸器的不同部位均連接在一起，減小了因接觸器與目標接觸器的部分部位未進行連接，在可逆接觸器使用的過程中，該部位出現松動或解體的可能，增加了可逆接觸器在使用過程中的可靠性。

23、上述第二方面中所提供的可逆接觸器，其有益效果可以參見上述第一方面和第一方面的各可能的實施方式所帶來的有益效果，在此不再贅述。

技術特征：

1.一種接觸器，其特征在于，包括：

2.根據權利要求1所述的接觸器，其特征在于，所述敲落板包括互相連接的第一板和第二板，所述第一板與所述第二板之間具有非零夾角，所述第一板相對所述第二板背向所述目標接觸器彎折。

3.根據權利要求1或2所述的接觸器，其特征在于，所述敲落板與所述蓋本體一體成型，且所述敲落板與所述蓋本體通過薄壁結構連接。

4.根據權利要求1或2所述的接觸器，其特征在于，所述敲落板與所述蓋本體卡接或插接。

5.根據權利要求2所述的接觸器，其特征在于，所述第二板設有缺口，所述缺口用于供工具插入，所述工具用于撬掉所述敲落板。

6.根據權利要求1所述的接觸器，其特征在于，還包括第二浪涌抑制器，所述第二浪涌抑制器安裝于所述接觸器在所述厚度方向上的第二側，所述第二側與所述第一側的位置相對。

7.一種可逆接觸器，其特征在于，包括第一浪涌抑制器、目標接觸器和如權利要求1至6任一項所述的接觸器；

8.根據權利要求7所述的可逆接觸器，其特征在于，所述第一側與所述目標接觸器朝向所述接觸器的一側相貼合。

9.根據權利要求7或8所述的可逆接觸器，其特征在于，還包括連接件，所述連接件的一端與所述接觸器連接，所述連接件的另一端與所述目標接觸器連接。

10.根據權利要求9所述的可逆接觸器，其特征在于，所述連接件的數量為多個，多個所述連接件連接于所述接觸器和所述目標接觸器的不同部位。

技術總結
本申請提供一種接觸器及可逆接觸器，屬于電氣設備技術領域。本申請提供一種接觸器，該接觸器包括蓋本體以及敲落板。蓋本體包括位于接觸器的厚度方向上的第一側。敲落板連接于第一側，敲落板從蓋本體敲落后，在蓋本體上形成避讓空間，避讓空間用于容納目標接觸器的第一浪涌抑制器，接觸器與目標接觸器相連接。本申請在接觸器上設置避讓空間，當目標接觸器與接觸器組成可逆接觸器時，目標接觸器上的第一浪涌抑制器凸出于目標接觸器的部分可以位于避讓空間內，這樣可以在目標接觸器與接觸器完成組裝時，目標接觸器與接觸器之間的空隙更小，節省了可逆接觸器安裝時所需要的空間。

技術研發人員：張懷仁,李為為,鄭云,李新葉
受保護的技術使用者：德力西電氣有限公司
技術研發日：20240709
技術公布日：2025/4/28
