本發明涉及移動電源，尤其涉及快捷式移動電源。

背景技術：

1、快捷式移動電源是一種集儲電、升壓、充電管理于一體的快攜式設備。

2、市面上現有的移動電源普遍采用有孔設計，充電時需要插入線纜，供電時同樣需要連接插孔。用戶在使用過程中，需確認接口位置和形狀，然后進行連接，使用結束后還需要拔出線纜，整個過程繁瑣復雜，費時費力，傳統移動電源的有孔接口在閑置時容易積聚粉塵、水汽等物質，且在插拔操作時接口會產生磨損，這不僅增加了故障率，還縮短了設備的使用壽命；電能在線纜中的傳輸過程中也會存在一定損耗，降低了能量的利用效率，并且傳統有孔設計的移動電源一旦遭遇進水等意外情況，極易造成不可逆的損壞，導致設備無法正常使用。同時，市面上現有的移動電源普遍功能單一，僅提供為帶電池設備充電的功能，無法直接給不帶電池的設備供電。

3、因此，有必要提供一種新的快捷式移動電源解決上述技術問題。

技術實現思路

1、為解決上述技術問題，本發明提供快捷式移動電源。

2、本發明提供的快捷式移動電源包括：移動電源本體以及固定在移動電源本體頂部的底座一，所述移動電源本體的內部固定有充放電組件，所述移動電源本體的頂部設有外部用電設備，所述外部用電設備的底部固定有底座二，所述底座二的內側壁上環固定有四個相對分布的柔性固定柱二，所述底座一頂部環固定有四個相對分布的卡合組件；

3、所述卡合組件包括內部中空的旋轉扣，所述旋轉扣的底部固定在所述底座一的頂部，所述旋轉扣的外側開設有滑槽，所述旋轉扣底壁固定有擋板，所述旋轉扣的內側壁上固定有兩個相對分布的固定柱一，兩個所述固定柱分別位于所述擋板的兩側，

4、當所述外部用電設備在所述底座一的頂部擰動時，所述柔性固定柱二的一端在所述滑槽的內側壁上滑動，所述柔性固定柱二與所述固定柱一以及所述擋板處于卡接狀態。

5、優選的，所述柔性固定柱二為熱塑性橡膠。

6、優選的，所述底座一頂部的中心處固定有金屬磁性接口，所述金屬磁性接口的外側固定有固定環。

7、優選的，所述移動電源本體的表面設有按鈕以及指示燈。

8、優選的，所述移動電源本體的底壁固定有固定塊，所述固定塊的表面開設有安裝槽一以及安裝槽二。

9、優選的，所述充放電組件包括電池盒以及電路板，所述電池盒固定在所述安裝槽二的底壁，所述電路板固定在所述固定塊的頂部，所述電池盒、電路板以及金屬磁性接口均通過導線固定相連。

10、優選的，所述電池盒的底壁固定有電池，所述電池的兩端均通過所述導線分別與所述電路板的表面固定相連。

11、與相關技術相比較，本發明提供的快捷式移動電源具有如下有益效果：

12、1、本發明通過旋轉扣合的連接方式，既能順時針旋轉卡合也能逆時針旋轉卡合，旋轉時，柔性固定柱二的一端在滑槽的內側壁上滑動，柔性固定柱二與固定柱一相擠壓，帶動柔性固定柱二發生形變并卡接在固定柱一與擋板之間，使得外部用電設備能夠輕松、快速地與移動電源本體進行連接，無需復雜的操作和額外的工具，拆卸時，只需反向旋轉即可拿出，使用效果好、安裝拆卸方便，并且該裝置空間利用合理、體積較小、便于用戶的攜帶；

13、2、本發明通過設立充放電組件和金屬磁性接口，充放電組件和金屬磁性接口，不直接暴露在外，減少了灰塵和水汽的侵入，以及插拔時的磨損，提高了耐用性和安全性，避免了傳統移動電源的有孔接口容易積聚粉塵、水汽，且插拔操作會造成接口磨損，增加故障率，縮短使用壽命等問題；

14、3、傳統移動電源在電能通過線纜傳輸過程中會存在一定損耗，降低能量利用效率，而本發明中采用新型無孔移動電源的方式，通過充放電組件和金屬磁性接口，使用時將外部用電設備轉動至金屬磁性接口與外部用電設備相匹配，防止充電時外部用電設備與移動電源本體之間的脫落，并且從金屬磁性接口處能直接傳輸電能，減少了線纜傳輸過程中的損耗，提高了能量利用效率；

15、4、本發明提供的這款移動電源具備雙重供電的功能，不僅能夠為常規的帶電池設備充電，而且能夠直接為不帶電池的設備供電，這項功能不僅提升了移動電源的實用價值，也擴大了移動電源的應用范圍，更便于用戶的使用，進一步提升了用戶的使用體驗。

技術特征：

1.快捷式移動電源，其特征在于，包括移動電源本體(1)以及固定在移動電源本體(1)頂部的底座一(2)，所述底座一(2)頂部的中心處固定有金屬磁性接口(21)，所述移動電源本體(1)的內部固定有充放電組件，所述移動電源本體(1)的頂部設有外部用電設備(3)，所述外部用電設備(3)的底部固定有底座二(31)，所述底座二(31)的內側壁上環固定有四個相對分布的柔性固定柱二(32)，所述底座一(2)頂部環固定有四個相對分布的卡合組件；

2.根據權利要求1所述的快捷式移動電源，其特征在于，所述柔性固定柱二(32)為熱塑性橡膠。

3.根據權利要求2所述的快捷式移動電源，其特征在于，所述金屬磁性接口(21)的外側固定有固定環(22)。

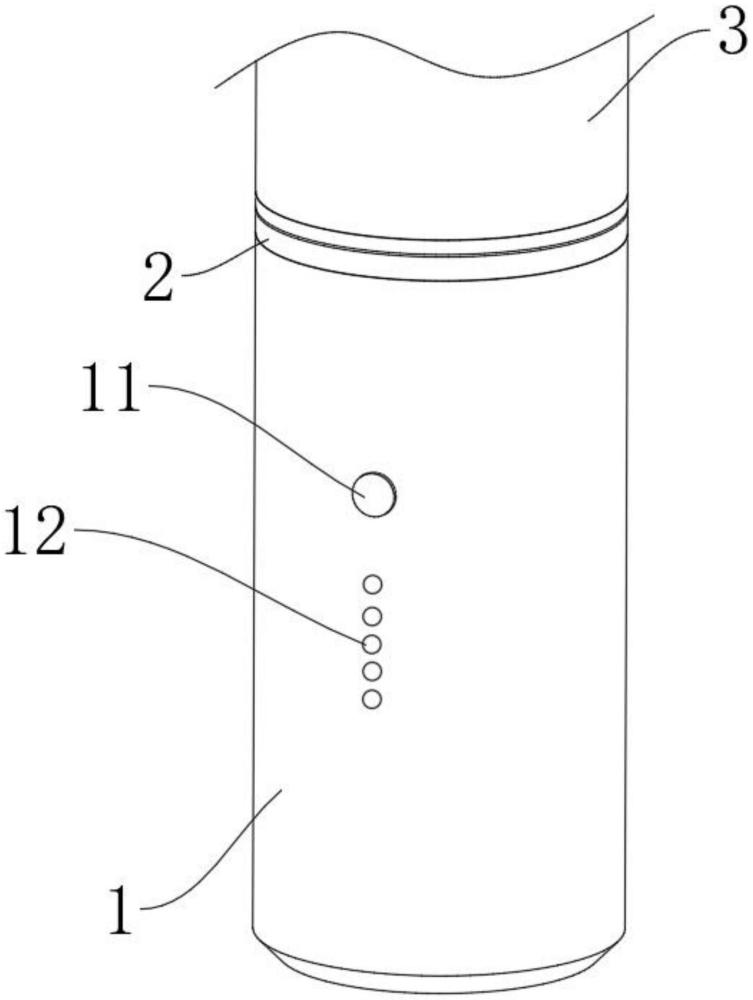

4.根據權利要求3所述的快捷式移動電源，其特征在于，所述移動電源本體(1)的表面設有按鈕(11)以及指示燈(12)。

5.根據權利要求4所述的快捷式移動電源，其特征在于，所述移動電源本體(1)的底壁固定有固定塊(13)，所述固定塊(13)的表面開設有安裝槽一(131)以及安裝槽二(14)。

6.根據權利要求5所述的快捷式移動電源，其特征在于，所述充放電組件包括電池盒(15)以及電路板(4)，所述電池盒(15)固定在所述安裝槽二(14)的底壁，所述電路板(4)固定在所述固定塊(13)的頂部，所述電池盒(15)、電路板(4)以及金屬磁性接口(21)均通過導線(16)固定相連。

7.根據權利要求6所述的快捷式移動電源，其特征在于，所述電池盒(15)的底壁固定有電池(151)，所述電池(151)的兩端均通過所述導線(16)分別與所述電路板(4)的表面固定相連。

技術總結
本發明提供快捷式移動電源，快捷式移動電源包括移動電源本體以及固定在移動電源本體頂部的底座一，底座一頂部的中心處固定有金屬磁性接口，移動電源本體的內部固定有充放電組件，移動電源本體的頂部設有外部用電設備等，本發明提供的快捷式移動電源，通過旋轉扣合的連接方式，既能順時針旋轉卡合也能逆時針旋轉卡合，旋轉時，柔性固定柱二的一端在滑槽的內側壁上滑動，柔性固定柱二與固定柱一相擠壓，帶動柔性固定柱二發生形變并卡接在固定柱一與擋板之間，使得外部用電設備能夠輕松、快速地與移動電源本體進行連接，無需復雜的操作以及額外的工具，拆卸時，只需反向旋轉即可拿出，使用效果好、安裝拆卸方便、體積較小并便于用戶的攜帶。

技術研發人員：鐘康樂
受保護的技術使用者：鐘康樂
技術研發日：
技術公布日：2025/4/24
