本發明涉及線纜除冰，特別涉及一種基于高度慣性儲能的線纜除冰裝置。

背景技術：

1、線纜的具體類型包括電力電纜、通信電纜、控制電纜等。電力電纜用于傳輸和分配大功率電能，通信電纜則用于傳輸電信信息，而控制電纜則用于設備控制信號的傳輸。這些不同類型的線纜在結構上有所不同，但通常都由導體、絕緣層和護層組成，以確保電流或信號的穩定傳輸。

2、現有的戶外的線纜在寒冷的天氣中使用，線纜的表面會附著大量的冰塊或者雪霜，當不及時進行清理會出現線纜承載過重發生斷開的現象，所以需要人工爬上線纜上進行除冰工作，現有除冰工作大多數都是采用棍棒擊打的方式進行除冰，但是在擊打的過程中線纜會發生搖晃的現象，從而增加人員的工作風險。

技術實現思路

1、本申請的目的在于提供一種基于高度慣性儲能的線纜除冰裝置，實現了通過調節組件與滑動組件的配合使用便于將裝置本體整體固定在線纜之間，然后通過除冰組件對線纜表面的冰塊進行擊落。

2、為實現上述目的，本申請?zhí)峁┤缦录夹g(shù)方案：一種基于高度慣性儲能的線纜除冰裝置，包括裝置本體，所述裝置本體的頂面兩側固定連接有一對側板，一對所述側板上開設有通槽，所述通槽的內部滑動連接有滑板，所述滑板的一側轉動連接有第一滑輪，所述第一滑輪滑動連接在側桿上，所述側桿的頂端固定連接有套環，所述側桿的底端固定連接在底座上，所述底座固定連接在所述側板的一側，所述滑板的另一端固定連接在活動板上，所述活動板的頂面兩側位置固定連接有一對固定座，一對所述固定座上固定連接有桿體；還包括除冰組件、調節組件和滑動組件，所述除冰組件設置在所述活動板上對電纜上附著的冰塊進行擊落，所述調節組件設置在所述裝置本體的底部位置進行配合使用，所述滑動組件設置在所述裝置本體的底面兩側位置進行配合使用。

3、優選的，所述除冰組件包括轉動連接在所述活動板上的主軸，所述主軸的底端固定連接有拉板，所述拉板的另一端固定連接有副繩，所述主軸的頂端固定連接有梯形塊，所述主軸上套設有彈簧，所述彈簧的兩端分別與所述活動板的頂面和所述梯形塊的底面固定連接。

4、優選的，所述梯形塊的兩側卡設有抓鉤，所述抓鉤的另一端固定連接在套筒上，所述套筒上固定連接有從動軸，所述從動軸的兩端轉動連接在對接板上，所述對接板表面與抓鉤垂直方向固定連接有從動板，所述從動板上開設有滑槽。

5、優選的，所述滑槽的內部滑動連接有滑桿，所述滑桿的一端固定連接在對接頭上，所述對接頭的中部位置固定連接有主繩，所述主繩的頂端套設在轉輪上，所述轉輪轉動連接在第一軸座上，所述第一軸座的底端固定連接在頂板上，所述頂板的兩端固定連接在所述側板的內壁上。

6、優選的，所述調節組件包括轉動連接在所述裝置本體底面中部位置的調節桿，所述調節桿的底端固定連接有轉盤，所述調節桿的中部位置固定連接有圓盤，所述圓盤的表面固定連接有第一銷柱。

7、優選的，所述第一銷柱的底端轉動連接有第一聯動板，所述第一聯動板的另一端轉動連接在第二銷柱上，所述第二銷柱的頂端固定連接在橫板上，所述橫板的兩端轉動連接有滾輪。

8、優選的，所述裝置本體的底面固定連接有一對固定架，一對所述固定架的兩端固定連接有第一軸銷，所述第一軸銷的兩端轉動連接有第二聯動板，所述第二聯動板上開設有導向槽，所述滾輪滑動連接在所述導向槽的內部。

9、優選的，所述第二聯動板的另一端固定連接有第二軸銷，所述第二軸銷的中端位置轉動連接有第三聯動板，所述第三聯動板的另一端轉動連接在第三銷柱上，所述第三銷柱的頂端固定連接在支架上，所述支架的兩端固定連接有一對臂桿，一對所述臂桿活動插設在限位板上，所述限位板的頂端固定連接在所述裝置本體的底面位置。

10、優選的，所述滑動組件包括固定連接在一對所述臂桿另一端的安裝座，所述安裝座的外側轉動連接有一對第二滑輪，所述安裝座上開設有一對斜槽，一對所述斜槽的內部滑動連接有第三滑輪。

11、優選的，所述第三滑輪的一端轉動連接在推板上，所述推板的另一端轉動連接在對接桿上，所述對接桿的一端固定連接在套座上，所述套座螺紋連接在螺紋桿上，所述螺紋桿轉動連接在第二軸座上，所述第二軸座的底端固定連接在安裝座上，所述螺紋桿的一端固定連接有調節盤。

12、綜上，本發明具有如下有益效果：

13、本發明結構合理，將裝置本體整體設置在兩組線纜之間，此時活動板位于側板的底部位置，然后人工對主繩進行拉動，通過主繩的拉動帶動對接頭整體部件進行向上運動，通過對接頭向上移動使滑桿在滑槽的內部進行滑動，從而使得套筒的轉動使抓鉤卡設在梯形塊的兩側進行向上拉動，當活動板整體移動到最頂部位置的時候，對副繩進行拉動，通過副繩的拉動使拉板帶動主軸進行轉動，主軸的轉動使梯形塊脫離抓鉤，從而便于活動板通過重力的影響向下快速運動，使得桿體對線纜表面的冰塊進行擊落；

14、本發明中，對安裝座之間的距離進行調節的時候，對轉盤進行轉動帶動調節桿進行轉動，調節桿的轉動使圓盤上的第一銷柱進行運動，第一銷柱通過第一聯動板推動第二銷柱上的橫板進行移動，在橫板的兩端轉動連接有滾輪，且滾輪滑動連接在導向槽的內部，從而使得第二聯動板對第三聯動板進行推動，第三聯動板的另一端轉動連接在第三銷柱上，且第三銷柱固定連接在支架上，通過第三聯動板的推動使支架進行移動，從而便于臂桿推動安裝座進行移動，調節安裝座之間的距離；

15、3、本發明中，將安裝座固定在線纜上的時候，首先將安裝座上的第三滑輪貼合在線纜的表面，然后對調節盤進行轉動，調節盤固定連接在螺紋桿上，通過調節盤的轉動使螺紋桿進行轉動，螺紋桿上設置有正反螺紋，且不同的螺紋上螺紋連接有套座，通過螺紋桿的轉動使套座進行移動，套座的移動通過對接桿上的推板推動第三滑輪進行移動，從而便于第三滑輪與第二滑輪都貼合在線纜的表面，從而便于將裝置本體整體固定在兩組線纜上。

技術特征：

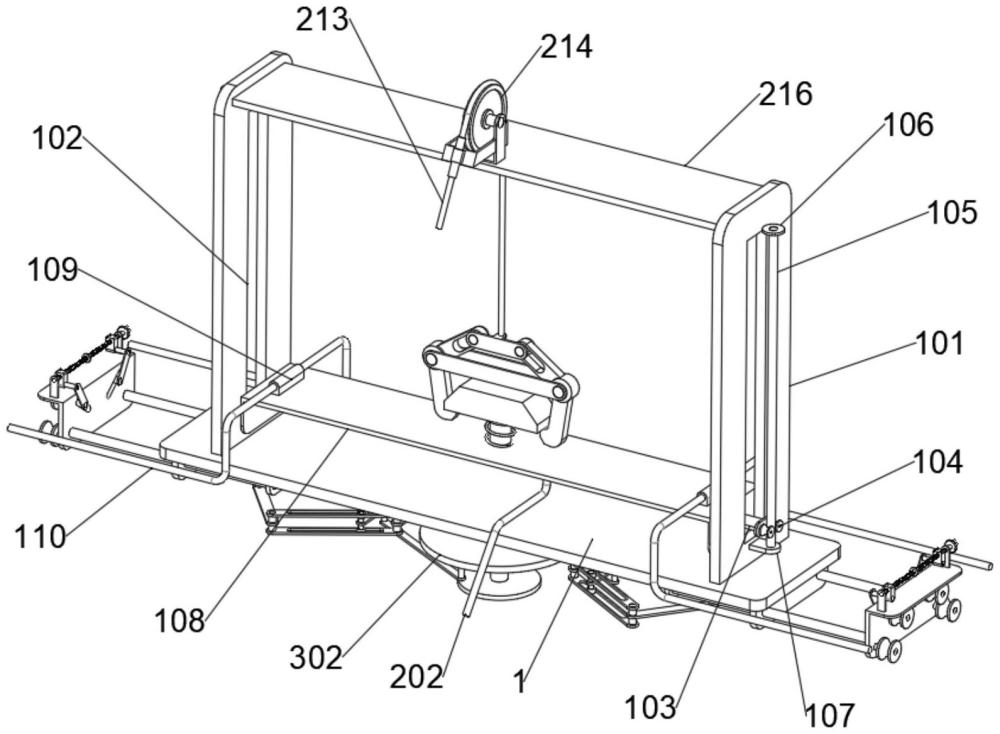

1.一種基于高度慣性儲能的線纜除冰裝置，包括裝置本體（1），其特征在于，所述裝置本體（1）的頂面兩側固定連接有一對側板（101），一對所述側板（101）上開設有通槽（102），所述通槽（102）的內部滑動連接有滑板（103），所述滑板（103）的一側轉動連接有第一滑輪（104），所述第一滑輪（104）滑動連接在側桿（105）上，所述側桿（105）的頂端固定連接有套環（106），所述側桿（105）的底端固定連接在底座（107）上，所述底座（107）固定連接在所述側板（101）的一側，所述滑板（103）的另一端固定連接在活動板（108）上，所述活動板（108）的頂面兩側位置固定連接有一對固定座（109），一對所述固定座（109）上固定連接有桿體（110）；

2.根據權利要求1所述的一種基于高度慣性儲能的線纜除冰裝置，其特征在于：所述除冰組件包括轉動連接在所述活動板（108）上的主軸（2），所述主軸（2）的底端固定連接有拉板（201），所述拉板（201）的另一端固定連接有副繩（202），所述主軸（2）的頂端固定連接有梯形塊（203），所述主軸（2）上套設有彈簧（204），所述彈簧（204）的兩端分別與所述活動板（108）的頂面和所述梯形塊（203）的底面固定連接。

3.根據權利要求2所述的一種基于高度慣性儲能的線纜除冰裝置，其特征在于：所述梯形塊（203）的兩側卡設有抓鉤（205），所述抓鉤（205）的另一端固定連接在套筒（206）上，所述套筒（206）上固定連接有從動軸（207），所述從動軸（207）的兩端轉動連接在對接板（208）上，所述對接板（208）表面與抓鉤（205）垂直方向固定連接有從動板（209），所述從動板（209）上開設有滑槽（210）。

4.根據權利要求3所述的一種基于高度慣性儲能的線纜除冰裝置，其特征在于：所述滑槽（210）的內部滑動連接有滑桿（211），所述滑桿（211）的一端固定連接在對接頭（212）上，所述對接頭（212）的中部位置固定連接有主繩（213），所述主繩（213）的頂端套設在轉輪（214）上，所述轉輪（214）轉動連接在第一軸座（215）上，所述第一軸座（215）的底端固定連接在頂板（216）上，所述頂板（216）的兩端固定連接在所述側板（101）的內壁上。

5.根據權利要求1所述的一種基于高度慣性儲能的線纜除冰裝置，其特征在于：所述調節組件包括轉動連接在所述裝置本體（1）底面中部位置的調節桿（3），所述調節桿（3）的底端固定連接有轉盤（301），所述調節桿（3）的中部位置固定連接有圓盤（302），所述圓盤（302）的表面固定連接有第一銷柱（303）。

6.根據權利要求5所述的一種基于高度慣性儲能的線纜除冰裝置，其特征在于：所述第一銷柱（303）的底端轉動連接有第一聯動板（304），所述第一聯動板（304）的另一端轉動連接在第二銷柱（305）上，所述第二銷柱（305）的頂端固定連接在橫板（306）上，所述橫板（306）的兩端轉動連接有滾輪（307）。

7.根據權利要求6所述的一種基于高度慣性儲能的線纜除冰裝置，其特征在于：所述裝置本體（1）的底面固定連接有一對固定架（308），一對所述固定架（308）的兩端固定連接有第一軸銷（309），所述第一軸銷（309）的兩端轉動連接有第二聯動板（310），所述第二聯動板（310）上開設有導向槽（311），所述滾輪（307）滑動連接在所述導向槽（311）的內部。

8.根據權利要求7所述的一種基于高度慣性儲能的線纜除冰裝置，其特征在于：所述第二聯動板（310）的另一端固定連接有第二軸銷（312），所述第二軸銷（312）的中端位置轉動連接有第三聯動板（313），所述第三聯動板（313）的另一端轉動連接在第三銷柱（314）上，所述第三銷柱（314）的頂端固定連接在支架（315）上，所述支架（315）的兩端固定連接有一對臂桿（316），一對所述臂桿（316）活動插設在限位板（317）上，所述限位板（317）的頂端固定連接在所述裝置本體（1）的底面位置。

9.根據權利要求8所述的一種基于高度慣性儲能的線纜除冰裝置，其特征在于：所述滑動組件包括固定連接在一對所述臂桿（316）另一端的安裝座（4），所述安裝座（4）的外側轉動連接有一對第二滑輪（401），所述安裝座（4）上開設有一對斜槽（402），一對所述斜槽（402）的內部滑動連接有第三滑輪（403）。

10.根據權利要求9所述的一種基于高度慣性儲能的線纜除冰裝置，其特征在于：所述第三滑輪（403）的一端轉動連接在推板（404）上，所述推板（404）的另一端轉動連接在對接桿（405）上，所述對接桿（405）的一端固定連接在套座（406）上，所述套座（406）螺紋連接在螺紋桿（407）上，所述螺紋桿（407）轉動連接在第二軸座（408）上，所述第二軸座（408）的底端固定連接在安裝座（4）上，所述螺紋桿（407）的一端固定連接有調節盤（409）。

技術總結
本發明公開了一種基于高度慣性儲能的線纜除冰裝置，涉及線纜除冰技術領域，包括裝置本體，所述裝置本體的頂面兩側固定連接有一對側板，一對所述側板上開設有通槽，所述通槽的內部滑動連接有滑板，所述滑板的一側轉動連接有第一滑輪，所述第一滑輪滑動連接在側桿上，所述側桿的頂端固定連接有套環，所述側桿的底端固定連接在底座上，所述底座固定連接在所述側板的一側，所述滑板的另一端固定連接在活動板上，所述活動板的頂面兩側位置固定連接有一對固定座，一對所述固定座上固定連接有桿體。本發明結構合理，通過調節組件與滑動組件的配合使用便于將裝置本體整體固定在線纜之間，然后通過除冰組件對線纜表面的冰塊進行擊落。

技術研發人員：徐曉輝,宋旭晗
受保護的技術使用者：常州市小域智能科技有限公司
技術研發日：
技術公布日：2025/4/24
