本發明屬于電路保護設備，尤其是涉及一種高壓直流斷路器。

背景技術：

1、在現代電力系統中，高壓直流輸電因高效、損耗低等優勢被廣泛應用，高壓直流斷路器作為其中關鍵設備，承擔著在故障時快速切斷直流電流，保護線路與設備安全的重任，它確保了電力傳輸?shù)姆€(wěn)定性與可靠性，為大規模電力調配提供了有力保障。

2、當前，常見的高壓直流斷路器包括機械式高壓直流斷路器、全固態高壓直流斷路器、混合式高壓直流斷路器、液電式高壓直流斷路器等，各個斷路器均具有自身的優缺點，例如，機械式高壓直流斷路器成本較低，但開斷速度慢，全固態高壓直流斷路器響應速度快，卻導通損耗大，而其中混合式高壓直流斷路器綜合了機械式的成本優勢與固態式的快速開斷能力，既具備較低的導通損耗，又能在短時間內切斷故障電流，不易產生電弧，故應用較為廣泛，例如專利公告號為cn103618298b公開的一種高壓直流斷路器；

3、在電力系統中，混合式高壓直流斷路器承擔著關鍵的電路保護任務，然而，當它長時間處于工作狀態時，會面臨一系列復雜工況，例如運行環境中的高溫，會加速固態開關內部電子元件的老化，隨著溫度升高，電子遷移現象加劇，半導體材料的性能發生改變，導致固態開關的性能劣化，從而影響其響應速度，當斷路器的控制端接收到故障信號，向固態開關發送指令時，由于固態開關響應遲緩，與之協同工作的機械開關斷開速度也會受到牽連而變慢，在此期間，部分過載電流無法被及時阻斷，依舊會流向負載，削弱了斷路器對負載的保護效果，威脅電力系統的穩定運行。

技術實現思路

1、本發明的目的是針對上述問題，提供一種高壓直流斷路器。

2、為達到上述目的，本發明采用了下列技術方案：一種高壓直流斷路器，包括斷路器主體，所述斷路器主體的內部設置有控制主板、保護電路單元，外部供電端通過保護電路單元為負載進行供電，還包括：

3、冗余耗能單元，設置在斷路器主體的輸出端與負載的輸入端之間，所述冗余耗能單元與保護電路單元的輸出端電性連接，所述冗余耗能單元的輸出端與負載的輸入端電性連接；

4、散熱單元，安裝在所述斷路器主體的外側壁，且散熱單元與斷路器主體的內部相連通，所述散熱單元和斷路器主體的內部均填充有保護氣體，所述冗余耗能單元的內部設置有調阻機構；

5、預警機構，設置在所述散熱單元的內部，所述預警機構與調阻機構電性連接，所述調阻機構與散熱單元電性連接。

6、優選的，所述保護電路單元包括機械開關通斷電路、固態開關切換電路和耗能電路，在電路正常工作時，外部供電端通過機械開關通斷電路和固態開關切換電路為負載進行供電，當電路出現故障時，固態開關切換電路進行切換動作，使切斷機械開關通斷電路斷開，并配合耗能電路消耗過載電流。

7、優選的，所述冗余耗能單元包括雙擲開關和蓄電池組件，所述機械開關通斷電路的輸出端與雙擲開關的輸入端電性連接，所述雙擲開關的其中一個輸出端與負載的輸入端電性連接，所述雙擲開關的另一個輸出端與調阻機構的輸入端電性連接，所述調阻機構的輸出端與負載的輸入端電性連接，所述蓄電池組件的正負兩端分別電性連接有計時開關和常閉型開關，且計時開關和常閉型開關與雙擲開關的供電端電性連接，所述常閉型開關與固態開關切換電路電性連接，所述計時開關閉合時，計時開關會斷開常閉型開關的供電回路，所述常閉型開關斷開時，常閉型開關會斷開計時開關的供電電路。

8、優選的，所述散熱單元包括固定安裝在斷路器主體外側壁的圓套，所述圓套的端部安裝有可拆卸的端板，所述端板的側壁安裝有驅動馬達，且驅動馬達的輸出端與端板的側壁轉動連接，所述圓套的內部設置有扇葉，且驅動馬達的輸出端驅動扇葉轉動，所述斷路器主體的側壁位于圓套內側的位置固定插接有多個進氣管，所述斷路器主體遠離圓套一側的側壁固定連通有回流罩，且回流罩與圓套之間共同固定連通有一組外循環散熱管，所述驅動馬達與控制主板電性連接。

9、優選的，所述調阻機構包括設置在斷路器主體側壁的隔磁中空板，所述隔磁中空板的內部固定安裝有左絕緣柱，且左絕緣柱的端部固定安裝有電阻棒，所述電阻棒遠離右絕緣柱的一端與隔磁中空板共同安裝有右絕緣柱，所述隔磁中空板的內部固定安裝有電磁推桿，且電磁推桿的伸縮端安裝有絕緣推塊，所述絕緣推塊的側壁固定插接有導電滑環，且導電滑環與電阻棒的桿壁滑動接觸，所述控制主板根據故障信號輸入的強度控制電磁推桿工作，所述雙擲開關的輸出端通過電阻棒靠近左絕緣柱的一端及導電滑環與負載的輸入端電性連接。

10、優選的，所述預警機構包括可拆卸插接在斷路器主體端面的溫度檢測探頭，且溫度檢測探頭的檢測端設置在斷路器主體的內部，所述控制主板根據溫度檢測探頭輸出的電信號控制電磁推桿工作，所述電阻棒靠近右絕緣柱的一端通過導電滑環和控制主板與驅動馬達電性連接，所述斷路器主體的外側壁位于圓套內側的位置安裝有光電開關，所述端板的側壁固定插接有與光電開關同軸的射光燈，所述扇葉設置在光電開關與射光燈之間，且射光燈發射的光線通過扇葉的葉片縫隙投射至光電開關的感光端，所述光電開關和射光燈均與控制主板電性連接，所述控制主板設置有計數模塊，且計數模塊根據光電開關輸出的電信號進行計數。

11、優選的，所述回流罩的側壁安裝有氣體濃度檢測探頭，且氣體濃度檢測探頭的檢測端設置在回流罩的內部，所述氣體濃度檢測探頭用于檢測保護氣體的濃度，且氣體濃度檢測探頭與控制主板電性連接。

12、優選的，所述端板的側壁安裝有蜂鳴器和無線信號發射模塊，所述控制主板根據氣體濃度檢測探頭反饋的電信號和計數模塊反饋的電信號控制蜂鳴器和無線信號發射模塊工作。

13、與現有的技術相比，一種高壓直流斷路器的優點在于：

14、1、通過設置的斷路器主體、控制主板、保護電路單元的相互配合，可以對負載進行緊急電路保護，采用混合式切換的方式，具備較低的導通損耗，又能在短時間內切斷故障電流，不易產生電弧，而通過設置的冗余耗能單元，可以基于保護電路單元的響應速度，在保護電路單元響應速度過慢時，二次切換，并對電流進行減耗，確保進入負載內部電流的安全性，提高對負載的保護效果，確保電力系統的穩定性運行。

15、2、通過設置的散熱單元，可以對斷路器主體進行散熱降溫，盡量避免斷路器主體產生高溫影響保護電路單元的固態開關的響應速度，從而降低冗余耗能單元的啟閉頻率，利于維持整個斷路器主體的長期穩定運行。

16、3、通過設置的預警機構，配合散熱單元和冗余耗能單元的調阻機構，可以基于斷路器主體內部的溫度，自動對斷路器主體的運行進行計量，并提醒相關人員及時對斷路器主體進行維護保養，配合冗余耗能單元二次切換的方式，能夠進一步降低因固態開關響應速度不及時導致對負載保護效果變差的現象。

技術特征：

1.一種高壓直流斷路器，包括斷路器主體(1)，所述斷路器主體(1)的內部設置有控制主板(2)、保護電路單元(3)，外部供電端(4)通過保護電路單元(3)為負載(5)進行供電，其特征在于，還包括：

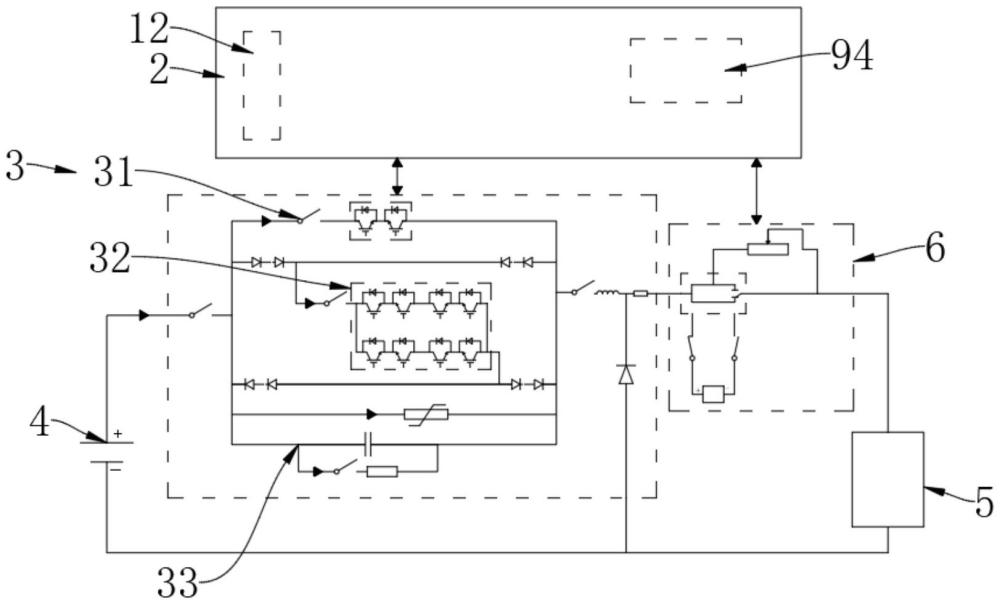

2.根據權利要求1所述的一種高壓直流斷路器，其特征在于，所述保護電路單元(3)包括機械開關通斷電路(31)、固態開關切換電路(32)和耗能電路(33)，在電路正常工作時，外部供電端(4)通過機械開關通斷電路(31)和固態開關切換電路(32)為負載(5)進行供電，當電路出現故障時，固態開關切換電路(32)進行切換動作，使切斷機械開關通斷電路(31)斷開，并配合耗能電路(33)消耗過載電流。

3.根據權利要求2所述的一種高壓直流斷路器，其特征在于，所述冗余耗能單元(6)包括雙擲開關(61)和蓄電池組件(62)，所述機械開關通斷電路(31)的輸出端與雙擲開關(61)的輸入端電性連接，所述雙擲開關(61)的其中一個輸出端與負載(5)的輸入端電性連接，所述雙擲開關(61)的另一個輸出端與調阻機構(8)的輸入端電性連接，所述調阻機構(8)的輸出端與負載(5)的輸入端電性連接，所述蓄電池組件(62)的正負兩端分別電性連接有計時開關(63)和常閉型開關(64)，且計時開關(63)和常閉型開關(64)與雙擲開關(61)的供電端電性連接，所述常閉型開關(64)與固態開關切換電路(32)電性連接，所述計時開關(63)閉合時，計時開關(63)會斷開常閉型開關(64)的供電回路，所述常閉型開關(64)斷開時，常閉型開關(64)會斷開計時開關(63)的供電電路。

4.根據權利要求3所述的一種高壓直流斷路器，其特征在于，所述散熱單元(7)包括固定安裝在斷路器主體(1)外側壁的圓套(71)，所述圓套(71)的端部安裝有可拆卸的端板(72)，所述端板(72)的側壁安裝有驅動馬達(73)，且驅動馬達(73)的輸出端與端板(72)的側壁轉動連接，所述圓套(71)的內部設置有扇葉(74)，且驅動馬達(73)的輸出端驅動扇葉(74)轉動，所述斷路器主體(1)的側壁位于圓套(71)內側的位置固定插接有多個進氣管(75)，所述斷路器主體(1)遠離圓套(71)一側的側壁固定連通有回流罩(76)，且回流罩(76)與圓套(71)之間共同固定連通有一組外循環散熱管(77)，所述驅動馬達(73)與控制主板(2)電性連接。

5.根據權利要求4所述的一種高壓直流斷路器，其特征在于，所述調阻機構(8)包括設置在斷路器主體(1)側壁的隔磁中空板(81)，所述隔磁中空板(81)的內部固定安裝有左絕緣柱(82)，且左絕緣柱(82)的端部固定安裝有電阻棒(83)，所述電阻棒(83)遠離右絕緣柱(84)的一端與隔磁中空板(81)共同安裝有右絕緣柱(84)，所述隔磁中空板(81)的內部固定安裝有電磁推桿(85)，且電磁推桿(85)的伸縮端安裝有絕緣推塊(86)，所述絕緣推塊(86)的側壁固定插接有導電滑環(87)，且導電滑環(87)與電阻棒(83)的桿壁滑動接觸，所述控制主板(2)根據故障信號輸入的強度控制電磁推桿(85)工作，所述雙擲開關(61)的輸出端通過電阻棒(83)靠近左絕緣柱(82)的一端及導電滑環(87)與負載(5)的輸入端電性連接。

6.根據權利要求5所述的一種高壓直流斷路器，其特征在于，所述預警機構(9)包括可拆卸插接在斷路器主體(1)端面的溫度檢測探頭(91)，且溫度檢測探頭(91)的檢測端設置在斷路器主體(1)的內部，所述控制主板(2)根據溫度檢測探頭(91)輸出的電信號控制電磁推桿(85)工作，所述電阻棒(83)靠近右絕緣柱(84)的一端通過導電滑環(87)和控制主板(2)與驅動馬達(73)電性連接，所述斷路器主體(1)的外側壁位于圓套(71)內側的位置安裝有光電開關(92)，所述端板(72)的側壁固定插接有與光電開關(92)同軸的射光燈(93)，所述扇葉(74)設置在光電開關(92)與射光燈(93)之間，且射光燈(93)發射的光線通過扇葉(74)的葉片縫隙投射至光電開關(92)的感光端，所述光電開關(92)和射光燈(93)均與控制主板(2)電性連接，所述控制主板(2)設置有計數模塊(94)，且計數模塊(94)根據光電開關(92)輸出的電信號進行計數。

7.根據權利要求6所述的一種高壓直流斷路器，其特征在于，所述回流罩(76)的側壁安裝有氣體濃度檢測探頭(10)，且氣體濃度檢測探頭(10)的檢測端設置在回流罩(76)的內部，所述氣體濃度檢測探頭(10)用于檢測保護氣體的濃度，且氣體濃度檢測探頭(10)與控制主板(2)電性連接。

8.根據權利要求7所述的一種高壓直流斷路器，其特征在于，所述端板(72)的側壁安裝有蜂鳴器(11)和無線信號發射模塊(12)，所述控制主板(2)根據氣體濃度檢測探頭(10)反饋的電信號和計數模塊(94)反饋的電信號控制蜂鳴器(11)和無線信號發射模塊(12)工作。

技術總結
本發明屬于電路保護設備技術領域，尤其是涉及一種高壓直流斷路器，包括斷路器主體，所述斷路器主體的內部設置有控制主板、保護電路單元，外部供電端通過保護電路單元為負載進行供電，還包括：冗余耗能單元，冗余耗能單元設置在斷路器主體的輸出端與負載的輸入端之間，所述冗余耗能單元與保護電路單元的輸出端電性連接，所述冗余耗能單元的輸出端與負載的輸入端電性連接。本發明采用混合式切換方式，可以對負載進行緊急電路保護，且可以在混合式切換方式響應過慢時二次切換減耗，提高對負載的保護效果，確保電力系統穩定運行，同時還能夠降低高溫對固態開關的影響，并基于溫度，自動提醒人員對斷路器進行維護保養。

技術研發人員：魏曉峰,魏祎
受保護的技術使用者：通用技術集團工程設計有限公司
技術研發日：
技術公布日：2025/4/24
