本發明涉及儲能集裝箱電池架，具體為一種可定位拼裝的儲能集裝箱電池架及其拼裝方法。

背景技術：

1、“雙碳”背景下，新能源快速發展，隨著電力市場需求的增長和能源結構的升級，集成磷酸鐵鋰電池的電化學儲能集裝箱裝備的需求保持快速增長態勢。近年來，儲能集裝箱作為一種創新的能源儲存解決方案，具有能量密度高、使用壽命長、集成化程度高、安裝吊運簡便、綠色環保易維護等諸多特點，在能源供應、電網穩定、微電網、緊急備用電源等多領域有廣泛的應用前景和市場潛力。其中，船用儲能集裝箱作為近兩年最新發展的行業分支，具有廣闊的應用前景，針對船用儲能箱特點，電池架結構與陸地用儲能箱電池架在結構上存在較大不同。

2、船用儲能集裝箱考慮到船舶在水上移動、船體波動起伏、動載大的特點，電池架與箱體連接要設計緩沖結構，電池架設計成整框式結構，可實現電池架整體獨立的結構形式，同時可在箱體和電池架之間布置緩沖裝置，如減振器等。整框式電池架為實現自身結構強度，多用矩形管與電池托架片組合的結構方式，目前結構形式的電池架自重較大，矩形管拼焊定位困難，焊接點多導致焊接變形大，不利于批量生產，良品率低，返工成本大。

3、綜上所述的問題，為此，我們提出一種可定位拼裝的儲能集裝箱電池架及其拼裝方法。

技術實現思路

1、本發明的目的在于提供一種可定位拼裝的儲能集裝箱電池架及其拼裝方法，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：

3、一種可定位拼裝的儲能集裝箱電池架，包括：

4、儲能集裝箱主體，以及安裝在儲能集裝箱主體內部的若干個所述電池架；

5、所述儲能集裝箱主體包括：

6、儲能集裝箱底架，以及通過螺栓安裝在儲能集裝箱底架上的若干個所述隔墻，用于將相鄰所述電池架隔開，所述儲能集裝箱底架的表面設置有若干個所述底部固定點，所述隔墻的頂部通過螺栓安裝有頂部固定點。

7、優選的，所述電池架包括：

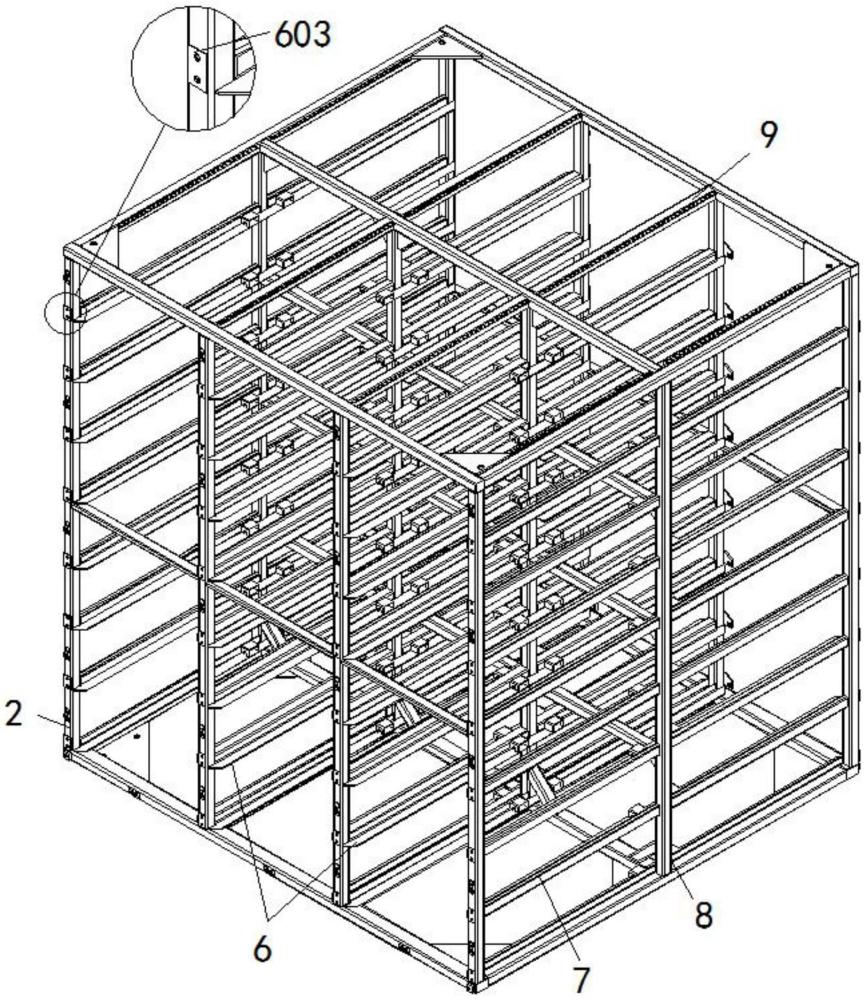

8、電池架底框架和電池架頂架，以及安裝在上述電池架底框架和所述電池架頂架之間的兩個所述第一電池架隔斷組合和兩個所述第二電池架隔斷組合，所述第一電池架隔斷組合和所述第二電池架隔斷組合結構相同。

9、優選的，所述第一電池架隔斷組合與所述第二電池架隔斷組合之間連接有若干個所述電池架側縱梁。

10、優選的，所述電池架底框架和電池架頂架的表面均開設有若干個所述定位缺口。

11、優選的，所述第一電池架隔斷組合包括：

12、槽管，以及安裝在曹管上的三根所述豎方管，相鄰兩根所述豎方管之間連接有若干根所述一體折彎式托架板。

13、優選的，所述豎方管的表面安裝有若干個所述電池包固定點和所述連接點。

14、優選的，中間所述豎方管的軸向上開設有若干個所述方管插入缺口。

15、優選的，中間所述豎方管的一端固定有兩個所述定位凸端，另一端焊接有所述斜加強筋。

16、優選的，所述一體折彎式托架板的兩側均固定有電池包限位塊。

17、一種可定位拼裝的儲能集裝箱電池架的拼裝方法，包括以下步驟：

18、步驟s1、將三根所述豎方管通過螺栓安裝在槽管上，再將若干根一體折彎式托架板通過螺栓平行安裝在相鄰兩根豎方管之間；

19、步驟s2、將第一電池架隔斷組合和第二電池架隔斷組合的頂部和底部對應插入電池架底框架、電池架頂架的定位缺口；

20、步驟s3、將若干根所述電池架側縱梁連接相鄰兩根方管；

21、步驟s4、將組裝完成的電池架通過螺栓對應儲能集裝箱底架的底部固定點，以及隔墻上的頂部固定點固定安裝。

22、與現有技術相比，本發明的有益效果是：

23、本發明采用的模塊組合式電池托架結構，利用預開定位缺口、一體式折彎托架片、鑲嵌結構等方式，解決了電池架自重大、拼裝定位困難、焊接變形等問題，生產模塊化節省工時，節省材料，具有較好的成本優勢。

技術特征：

1.一種可定位拼裝的儲能集裝箱電池架，其特征在于，包括：

2.根據權利要求1所述的一種可定位拼裝的儲能集裝箱電池架，其特征在于，所述電池架(2)包括：

3.根據權利要求1所述的一種可定位拼裝的儲能集裝箱電池架，其特征在于，所述第一電池架隔斷組合(6)與所述第二電池架隔斷組合(7)之間連接有若干個所述電池架側縱梁(11)。

4.根據權利要求1所述的一種可定位拼裝的儲能集裝箱電池架，其特征在于，所述電池架底框架(8)和電池架頂架(9)的表面均開設有若干個所述定位缺口(10)。

5.根據權利要求1所述的一種可定位拼裝的儲能集裝箱電池架，其特征在于，所述第一電池架隔斷組合(6)包括：

6.根據權利要求5所述的一種可定位拼裝的儲能集裝箱電池架，其特征在于，所述豎方管(602)的表面安裝有若干個所述電池包固定點(603)和所述連接點(604)。

7.根據權利要求6所述的一種可定位拼裝的儲能集裝箱電池架，其特征在于，中間所述豎方管(602)的軸向上開設有若干個所述方管插入缺口(606)。

8.根據權利要求7所述的一種可定位拼裝的儲能集裝箱電池架，其特征在于，中間所述豎方管(602)的一端固定有兩個所述定位凸端(607)，另一端焊接有所述斜加強筋(12)。

9.根據權利要求8所述的一種可定位拼裝的儲能集裝箱電池架，其特征在于，所述一體折彎式托架板(601)的兩側均固定有電池包限位塊(605)。

10.根據權利要求1-9任一項所述的一種可定位拼裝的儲能集裝箱電池架的拼裝方法，其特征在于，包括以下步驟：

技術總結
本發明涉及儲能集裝箱電池架技術領域，具體為一種可定位拼裝的儲能集裝箱電池架及其拼裝方法，包括：儲能集裝箱主體，以及安裝在儲能集裝箱主體內部的若干個所述電池架；所述儲能集裝箱主體包括：儲能集裝箱底架，以及通過螺栓安裝在儲能集裝箱底架上的若干個所述隔墻，用于將相鄰所述電池架隔開，所述儲能集裝箱底架的表面設置有若干個所述底部固定點，所述隔墻的頂部通過螺栓安裝有頂部固定點。本發明采用的模塊組合式電池托架結構，利用預開定位缺口、一體式折彎托架片、鑲嵌結構等方式，解決了電池架自重大、拼裝定位困難、焊接變形等問題，生產模塊化節省工時，節省材料，具有較好的成本優勢。

技術研發人員：張仰明,肖開銀,付瑞榮,萬偉,梁禮標,黃煜晨,蔡小斌
受保護的技術使用者：福建中集新能源科技有限公司
技術研發日：
技術公布日：2025/4/24
