本實用新型涉及電機轉子技術領域，具體為一種散熱型電機轉子。

背景技術：

電機由轉子和定子兩部分組成，用來實現電能與機械能和機械能與電能的轉換，通常為壓縮機、電冰箱和電風扇等大部分家電產品的核心驅動源。對于各種外轉子電機而言，電機轉子一般采用硅鋼片疊壓而成，內部都是由鐵芯和繞組線圈組成的，繞組有電阻，通電會產生損耗，損耗大小與電阻和電流的平方成正比，如果電流不是標準的直流或正弦波，還會產生諧波損耗鐵心有磁滯渦流效應，稱為銅損，在交變磁場中也會產生損耗，其大小與材料，電流，頻率，電壓有關，也就是銅損和鐵損都會以發熱的形式表現出來。

電機一般追求定位精度和力矩輸出，效率比較低，電流一般比較大，且諧波成分高，電流交變的頻率也隨轉速而變化，而轉子普遍存在發熱情況，如果不采取有效措施，就會造成轉子低周期疲勞以及蠕變損耗，甚至可能引發安全性事故。

技術實現要素：

(一)解決的技術問題

針對現有技術的不足，本實用新型提供了一種散熱型電機轉子，解決了轉子普遍存在發熱情況，如果不采取有效措施，就會造成轉子低周期疲勞以及蠕變損耗，甚至可能引發安全性事故的問題。

(二)技術方案

為實現上述目的，本實用新型提供如下技術方案：一種散熱型電機轉子，包括轉子本體，所述轉子本體正面的軸心處開設有安裝孔，所述安裝孔的內部活動連接有轉軸，所述轉軸的表面固定連接有半圓塊，所述安裝孔的內壁上固定連接有限位槽，且半圓塊活動連接在限位槽的內部，所述轉子本體的表面固定連接有固定塊，所述固定塊的頂部固定連接有弧形板，所述轉子本體的正面開設有散熱孔，所述轉子本體、固定塊和弧形板的內部分別開設有第一圓孔、第二圓孔和第三圓孔，所述第一圓孔與第二圓孔相連通，所述第二圓孔與第三圓孔相連通，且第一圓孔與散熱孔相連通。

所述弧形板的表面固定連接有螺紋桿，所述螺紋桿螺紋連接在防塵罩上表面開設的螺紋孔內，所述螺紋桿的表面螺紋連接有螺紋套，且螺紋套的下表面與防塵罩的上表面活動連接，所述防塵罩的上表面開設有凹槽。

優選的，所述防塵罩的數量為兩個，且兩個防塵罩的相對面分別固定連接有卡塊和卡座，且卡塊活動連接在卡座的內部。

優選的，所述散熱孔的數量為七個，且七個散熱孔以環形陣列的方式開設在轉子本體的正面。

優選的，所述凹槽位于第三圓孔的正上方，所述凹槽的內壁上固定連接有濾網。

優選的，所述第一圓孔、第二圓孔和第三圓孔的直徑相等。

(三)有益效果

本實用新型提供了一種散熱型電機轉子，具備以下有益效果：

(1)、本實用新型通過設置散熱孔、第一圓孔、第二圓孔和第三圓孔，散熱孔增加了轉子本體與空氣的接觸面積，使得轉子本體與空氣充分接觸，且電機在工作時，轉子本體不斷轉動，空氣在散熱孔、第一圓孔、第二圓孔和第三圓孔不斷流動，由流動空氣帶走轉子本體上的熱量，從而降低轉子本體的溫度，解決了轉子普遍存在發熱情況，如果不采取有效措施，就會造成轉子低周期疲勞以及蠕變損耗，甚至可能引發安全性事故的問題。

(2)、本實用新型通過設置濾網，濾網既能使得外界空氣可以進入第三圓孔、第二圓孔、第一圓孔和散熱孔中，帶走轉子本體上的熱量，同時可以防止粉灰或者其他雜物進入第三圓孔、第二圓孔、第一圓孔和散熱孔中。

附圖說明

圖1為本實用新型正剖圖；

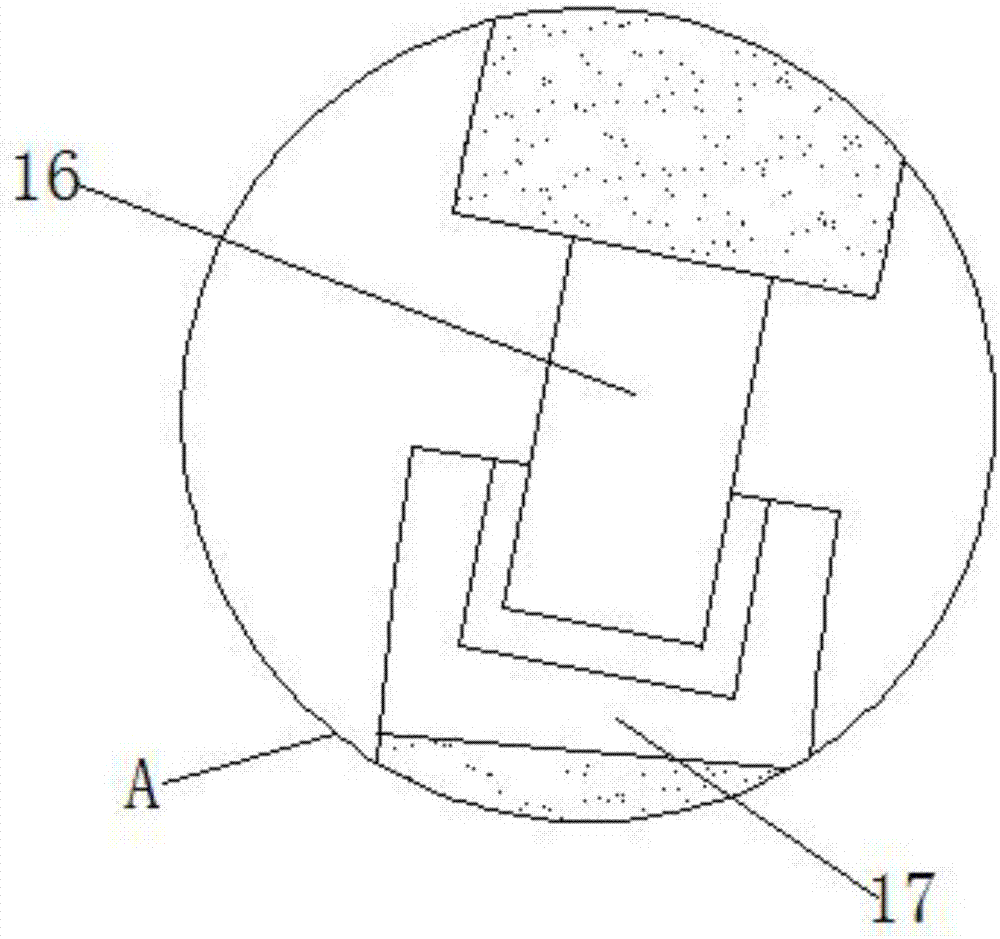

圖2為本實用新型圖1中A處放大圖。

圖中：1轉子本體、2安裝孔、3轉軸、4半圓塊、5限位槽、6固定塊、7弧形板、8散熱孔、9第一圓孔、10第二圓孔、11第三圓孔、12螺紋桿、13防塵罩、14螺紋套、15凹槽、16卡塊、17卡座、18濾網。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1-2所示，本實用新型提供一種技術方案：一種散熱型電機轉子，包括轉子本體1，轉子本體1正面的軸心處開設有安裝孔2，安裝孔2的內部活動連接有轉軸3，轉軸3的表面固定連接有半圓塊4，安裝孔2的內壁上固定連接有限位槽5，且半圓塊4活動連接在限位槽5的內部，轉子本體1的表面固定連接有固定塊6，固定塊6的頂部固定連接有弧形板7，轉子本體1的正面開設有散熱孔8，轉子本體1、固定塊6和弧形板7的內部分別開設有第一圓孔9、第二圓孔10和第三圓孔11，第一圓孔9與第二圓孔10相連通，第二圓孔10與第三圓孔11相連通，且第一圓孔9與散熱孔8相連通，散熱孔8的數量為七個，且七個散熱孔8以環形陣列的方式開設在轉子本體1的正面，第一圓孔9、第二圓孔10和第三圓孔11的直徑相等，散熱孔8增加了轉子本體1與空氣的接觸面積，使得轉子本體1與空氣充分接觸，且電機在工作時，轉子本體1不斷轉動，空氣在散熱孔8、第一圓孔9、第二圓孔10和第三圓孔11不斷流動，由流動空氣帶走轉子本體1上的熱量。

弧形板7的表面固定連接有螺紋桿12，螺紋桿12螺紋連接在防塵罩13上表面開設的螺紋孔內，防塵罩13的數量為兩個，且兩個防塵罩13的相對面分別固定連接有卡塊16和卡座17，且卡塊16活動連接在卡座17的內部，卡塊16和卡座17相互配合增加了兩個防塵罩13對接時的精準性，使得兩個防塵罩13形成一個完整的圓筒，螺紋桿12的表面螺紋連接有螺紋套14，且螺紋套14的下表面與防塵罩13的上表面活動連接，防塵罩13的上表面開設有凹槽15，凹槽15位于第三圓孔11的正上方，凹槽15的內壁上固定連接有濾網18，通過設置濾網18，濾網18既能使得外界空氣可以進入第三圓孔11、第二圓孔10、第一圓孔9和散熱孔8中，帶走轉子本體1上的熱量，同時可以防止粉灰或者其他雜物進入第三圓孔11、第二圓孔10、第一圓孔9和散熱孔8中。

綜上可得，本實用新型通過設置散熱孔8、第一圓孔9、第二圓孔10和第三圓孔11，解決了轉子普遍存在發熱情況，如果不采取有效措施，就會造成轉子低周期疲勞以及蠕變損耗，甚至可能引發安全性事故的問題。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下。由語句“包括一個......限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素”。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
