本技術涉及母線裝置，尤其涉及一種凹型銅排安裝結構。

背景技術：

1、母線用于在發電廠、配電站和工業設施中傳輸大電流的電能，母線夾被用來連接母線排與開關設備、斷路器或其他電氣設備，并且母線需要與分支排連接，分支排包括配電開關、斷路器、熔斷器、接觸器以及其他電氣元件，將電力安全地分發到需要的位置，因此需要對母線銅排進行穩定安裝。

2、現有技術202221322228.9中的銅排，包括成對配合的上夾塊和下夾塊，上夾塊設有三個開口朝下的上溝槽，下夾塊設有三個開口朝上的下溝槽，每個上溝槽和對應的一個下溝槽相向配合而組成一個矩形通孔，共有三個矩形通孔，三個矩形通孔從左到右沿橫向排列布置。

3、上述結構利用上夾塊和下夾塊兩者相同對母排進行固定，但是由于母線存在單排、雙排、三排，容易出現母線之間搭接面過多的情況，進而無法根據不同的母線形式進行安裝。

技術實現思路

1、有鑒于此，本實用新型的目的在于提出一種凹型銅排安裝結構，以解決由于母線存在單排、雙排、三排，容易出現母線之間搭接面過多的情況，進而無法根據不同的母線形式進行安裝的問題。

2、基于上述目的，本實用新型提供了一種凹型銅排安裝結構，包括兩個母線夾，所述母線夾包括上母線夾和下母線夾，所述上母線夾和下母線夾的一側均開設有第一凹槽，且上母線夾和下母線夾之間安裝有夾塊，所述母線夾和夾塊的內部從上往下貫穿有緊固螺栓，所述緊固螺栓的外部在母線夾和夾塊之間設置有套管；

3、所述母線夾的一側安裝有鏡像設置的零線夾，相鄰所述零線夾的相對面開設有第二凹槽，且零線夾的內部從上往下貫穿有連接螺栓；

4、兩個所述母線夾之間在第一凹槽內插接有母排，所述母排與分支排通過連接件連接。

5、優選的，所述夾塊的上下兩側均開設有槽口，所述夾塊與套管均為絕緣材質；

6、所述母線夾和夾塊上均開設有與套管相適配的圓孔；

7、優選的，所述第一凹槽至少開設三組，所述第一凹槽與槽口為上下對應設置。

8、優選的，所述夾塊內開設的槽口與第一凹槽、第二凹槽的頂部均為倒圓角設置；

9、所述母線夾與零線夾為相互垂直設置。

10、優選的，所述連接件包括t螺栓，所述t螺栓的外部套接有墊片，所述t螺栓的一端螺紋連接有螺母，所述螺母的一側設置有彈墊。

11、優選的，所述母排的一側開設有開口，所述t螺栓一端卡接在開口內，t螺栓另一端連接分支排。

12、本實用新型的有益效果：

13、將母排分別安裝在上母線夾和夾塊之間，以及下母線夾和夾塊之間，通過相對應的第一凹槽、槽口進行搭接，改變夾塊的數量，進而適應不同單排、雙排或三排的母線形式進行固定，可以減少母線之間的搭接面，再經過連接件對母排與分支排連接，安裝簡單，實現實際需求的單排，雙排及三排的結構。

技術特征：

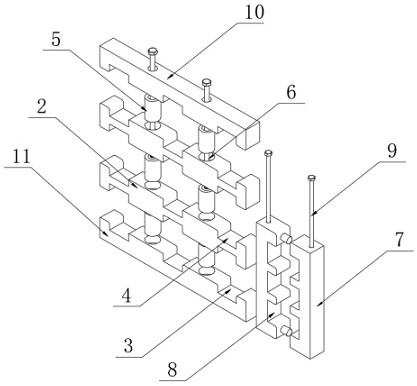

1.一種凹型銅排安裝結構，包括兩個母線夾（1），其特征在于，所述母線夾（1）包括上母線夾（10）和下母線夾（11），所述上母線夾（10）和下母線夾（11）的一側均開設有第一凹槽（3），且上母線夾（10）和下母線夾（11）之間安裝有夾塊（2），所述母線夾（1）和夾塊（2）的內部從上往下貫穿有緊固螺栓（6），所述緊固螺栓（6）的外部在母線夾（1）和夾塊（2）之間設置有套管（5）；所述母線夾（1）的一側安裝有鏡像設置的零線夾（7），相鄰所述零線夾（7）的相對面開設有第二凹槽（8），且零線夾（7）的內部從上往下貫穿有連接螺栓（9）；兩個所述母線夾（1）之間在第一凹槽（3）內插接有母排（12），所述母排（12）與分支排通過連接件（13）連接。

2.根據權利要求1所述的一種凹型銅排安裝結構，其特征在于，所述夾塊（2）的上下兩側均開設有槽口（4），所述夾塊（2）與套管（5）均為絕緣材質；所述母線夾（1）和夾塊（2）上均開設有與套管（5）相適配的圓孔。

3.根據權利要求2所述的一種凹型銅排安裝結構，其特征在于，所述第一凹槽（3）至少開設三組，所述第一凹槽（3）與槽口（4）為上下對應設置。

4.根據權利要求3所述的一種凹型銅排安裝結構，其特征在于，所述夾塊（2）內開設的槽口（4）與第一凹槽（3）、第二凹槽（8）的頂部均為倒圓角設置；所述母線夾（1）與零線夾（7）為相互垂直設置。

5.根據權利要求1所述的一種凹型銅排安裝結構，其特征在于，所述連接件（13）包括t螺栓（14），所述t螺栓（14）的外部套接有墊片（15），所述t螺栓（14）的一端螺紋連接有螺母（16），所述螺母（16）的一側設置有彈墊（17）。

6.根據權利要求5所述的一種凹型銅排安裝結構，其特征在于，所述母排（12）的一側開設有開口，所述t螺栓（14）一端卡接在開口內，t螺栓（14）另一端連接分支排。

技術總結
本技術涉及母線裝置技術領域，具體涉及一種凹型銅排安裝結構，包括兩個母線夾，母線夾包括上母線夾和下母線夾，上母線夾和下母線夾的一側均開設有第一凹槽，且上母線夾和下母線夾之間安裝有夾塊，母線夾和夾塊的內部從上往下貫穿有緊固螺栓，緊固螺栓的外部在母線夾和夾塊之間設置有套管，兩個母線夾之間在第一凹槽內插接有母排，母排與分支排通過連接件連接。將母排分別安裝在上母線夾和夾塊之間，以及下母線夾和夾塊之間，通過相對應的第一凹槽、槽口進行搭接，改變夾塊的數量，進而適應不同單排、雙排或三排的母線形式進行固定，可以減少母線之間的搭接面，再經過連接件對母排與分支排連接，實現實際需求的單排，雙排及三排的結構。

技術研發人員：付強,周志國,湯榮偉,付春洋,葉弢,劉良冬,晉入亮,黃旭,肖亦貴,韋楊,蔡雨雷
受保護的技術使用者：安徽中電鑫龍科技股份有限公司
技術研發日：20240130
技術公布日：2025/4/28
