本技術是一種過流保護電路及電力設備，屬于電力設備領域。

背景技術：

1、過流保護器,是用于電流過載保護的裝置。當它進入設置狀態時，保護內的繼電器會自動釋放，保護器退出保護狀態，有效防止在設置狀態時對電動機的誤操作。可廣泛適用于機械、冶金、建材、化工、紡織行業等工業三相電動機及其它電器的保護與監測?，F有的過流保護器其上用于連接夾持定位的結構采用是夾持槽內設置通過配合彈簧伸縮卡合的卡合件進行卡合，隨著測試工作的進行，進行不斷的拆裝，容易發生斷裂。

技術實現思路

1、針對現有技術存在的不足，本實用新型目的是提供一種過流保護電路及電力設備，以解決現有的過流保護器其上用于連接夾持定位的結構采用是夾持槽內設置通過配合彈簧伸縮卡合的卡合件進行卡合，隨著測試工作的進行，進行不斷的拆裝，容易發生斷裂的問題。

2、為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種過流保護電路的電力設備,其結構包括過流保護器本體，所述過流保護器本體外殼下端右部設有一體成型的固定塊，所述過流保護器本體外殼下端左部活動設有夾持塊，所述夾持塊固定塊之間形成夾持槽，所述夾持塊朝向固定塊的端面設有卡合塊，所述夾持塊上端設有滑動定位塊，所述過流保護器本體外殼底面設有與滑動定位塊滑動連接的滑槽，所述滑動定位塊與滑槽一側內壁之間設有限位彈簧。

3、進一步地，所述滑動定位塊與夾持塊為一體化結構。

4、進一步地，所述滑動定位塊與滑槽均為t字形結構。

5、進一步地，所述夾持塊底面設有拉槽。

6、進一步地，過流保護電路的電力設備所應用的過流保護電路，包括：電流傳感器，所述電流傳感器用于檢測電流流過的大??；電流值模塊，所述電流值模塊在過流保護電路中，設定一個電流值作為觸發點，當電流超過該值時，保護電路會被激活；比較器，所述比較器是過流保護電路通常使用比較器來比較傳感器輸出的電流值與設定值之間的關系；觸發模塊，所述觸發模塊是當電流超過設定值時，比較器會觸發一個信號，這個信號將觸發相應的保護措施；切斷開關，所述切斷開關是在保護電路被觸發時，一個切斷開關會被操作，切斷電流的流動，從而阻止過大電流的進一步傳輸；復位模塊，所述復位模塊是一旦過流保護電路被觸發，必須有一種方法來復位電路，使其能夠繼續工作。這可以通過手動或自動的方式實現；響應模塊，所述響應模塊是過流保護電路需要具備快速響應的能力，以便在電流超過限制時能夠立即切斷電路，以避免損壞。

7、本實用新型的有益效果是：過流保護器采用整體滑動卡合的夾持塊，有效的防止不斷拆裝而造成斷裂，使用時，先滑動夾持塊，夾持塊帶動滑動定位塊在滑槽內滑動，限位彈簧壓縮產生形變，夾持槽的口徑變大，接著將夾持槽套接于連接處，然后松開夾持塊，隨著限位彈簧回彈，夾持塊帶動卡合塊卡入連接處的卡槽中，完成安裝工作，操作便利。

技術特征：

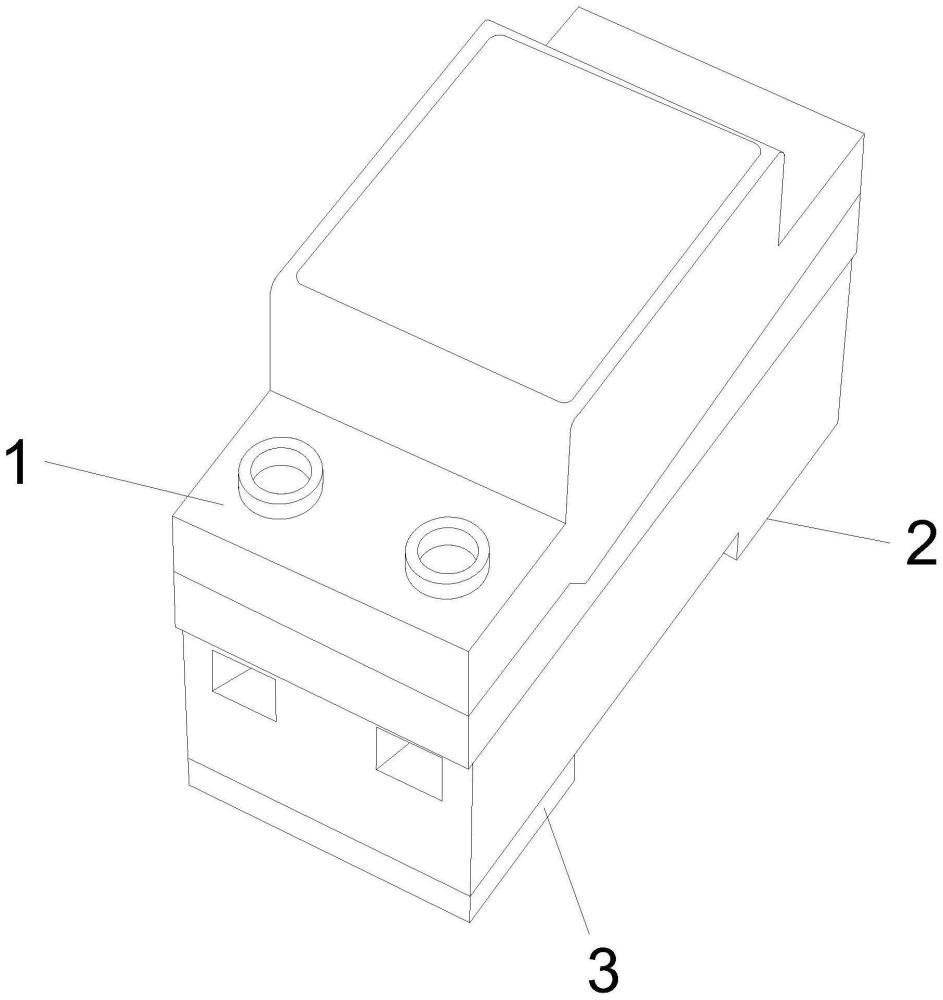

1.一種過流保護電路的電力設備，其特征在于：其結構包括過流保護器本體(1)，所述過流保護器本體(1)外殼下端右部設有一體成型的固定塊(2)，所述過流保護器本體(1)外殼下端左部活動設有夾持塊(3)，所述夾持塊(3)固定塊(2)之間形成夾持槽(4)，所述夾持塊(3)朝向固定塊(2)的端面設有卡合塊(5)，所述夾持塊(3)上端設有滑動定位塊(6)，所述過流保護器本體(1)外殼底面設有與滑動定位塊(6)滑動連接的滑槽(7)，所述滑動定位塊(6)與滑槽(7)一側內壁之間設有限位彈簧(8)。

2.根據權利要求1所述的一種過流保護電路的電力設備，其特征在于：所述滑動定位塊(6)與夾持塊(3)為一體化結構。

3.根據權利要求1所述的一種過流保護電路的電力設備，其特征在于：所述滑動定位塊(6)與滑槽(7)均為t字形結構。

4.根據權利要求1所述的一種過流保護電路的電力設備，其特征在于：所述夾持塊(3)底面設有拉槽。

技術總結
一種過流保護電路及電力設備，其結構包括過流保護器本體，過流保護器本體外殼下端右部設有一體成型的固定塊，過流保護器本體外殼下端左部活動設有夾持塊，夾持塊固定塊之間形成夾持槽，夾持塊朝向固定塊的端面設有卡合塊，夾持塊上端設有滑動定位塊，過流保護器采用整體滑動卡合的夾持塊，有效的防止不斷拆裝而造成斷裂，使用時，先滑動夾持塊，夾持塊帶動滑動定位塊在滑槽內滑動，限位彈簧壓縮產生形變，夾持槽的口徑變大，接著將夾持槽套接于連接處，然后松開夾持塊，隨著限位彈簧回彈，夾持塊帶動卡合塊卡入連接處的卡槽中，完成安裝工作，操作便利。

技術研發人員：蘇艷紅,葉宏琳,許慧敏
受保護的技術使用者：瑞灃集團股份有限公司
技術研發日：20240123
技術公布日：2025/4/28
