本公開涉及太陽能電池模塊及其制造方法，更詳細而言，涉及在玻璃基材等絕緣基材上成膜光電轉換層而得的太陽能電池模塊及其制造方法。

背景技術：

1、迄今，已知有在玻璃基材等絕緣基材上形成光電轉換層而成的太陽能電池模塊。專利文獻1中公開了一種太陽能電池模塊，其具備：基板、在基板上形成的多個太陽能電池單元、在基板上形成并自多個太陽能電池單元取出電荷的取出電極、從取出電極收集電荷的取出布線材料、覆蓋取出布線材料的被覆材料、以及封裝材料。

2、此外，專利文獻2中公開了一種太陽能電池單元，其具有：陰極、陽極、在陰極與陽極之間配置的光電轉換層、以及在陰極上或陽極上的任一方配置的樹脂層。專利文獻2中記載了：光電轉換層包含通式r-m-x3表示的有機無機鈣鈦礦化合物(其中，r為有機分子，m為金屬原子，x為鹵素原子或硫族原子。)。

3、現有技術文獻

4、專利文獻

5、專利文獻1：日本特開2009-188211號公報

6、專利文獻2：日本特開2016-174151號公報

技術實現思路

1、太陽能電池單元的光電轉換層因水蒸氣、氧氣和光的存在，輸出性能會大為降低，因此如專利文獻1、2中所述，為了不使水蒸氣和氧氣作用于光電轉換層而對光電轉換層進行封裝。特別是在光電轉換層為鈣鈦礦元件的情況下，由水蒸氣和氧氣的影響導致的輸出降低顯著。此外，如專利文獻1中所述，在太陽能電池模塊中設置用于將由太陽能電池單元發電的電力取出到外部的電極，電極的周圍與其他部分相比，封裝性能容易降低，因此可假定水蒸氣和氧氣從電極的周圍流入。

2、本公開的目的在于提供能夠充分抑制水蒸氣和氧氣流入到模塊內的、封裝性能優異的太陽能電池模塊。

3、本公開的太陽能電池模塊具備：基材、設置在基材上的第1電極層、設置在第1電極層上的光電轉換層、設置在光電轉換層上的第2電極層、在基材上在俯視該基材時不與光電轉換層重疊的區域設置的取出電極層、以及以覆蓋第1電極層、光電轉換層、第2電極層和取出電極層的方式設置且在與取出電極層對應的區域具有開口的封裝層，從設置有光電轉換層的一面俯視基材時，取出電極層自開口露出，封裝層覆蓋取出電極層的周緣部。

4、根據本公開的太陽能電池模塊，能夠充分抑制水蒸氣和氧氣流入到模塊內。本公開的太陽能電池模塊由于封裝性能優異，因此例如能夠長期維持良好的輸出性能。

技術特征：

1.一種太陽能電池模塊，其具備：

2.根據權利要求1所述的太陽能電池模塊，其中，所述封裝層包括：在與所述取出電極層對應的區域具有第1開口的第1層、以及以覆蓋所述第1層的方式設置并在與所述取出電極層對應的區域具有第2開口的第2層，

3.根據權利要求2所述的太陽能電池模塊，其中，從設置有所述光電轉換層的一面俯視所述基材時，所述第1層和所述第2層覆蓋所述取出電極層的周緣部。

4.根據權利要求1～3中的任一項所述的太陽能電池模塊，其中，所述光電轉換層具有光吸收層、電子傳輸層、以及空穴傳輸層，

5.一種太陽能電池模塊的制造方法，其包括下述工序：

6.一種太陽能電池模塊的制造方法，其包括下述工序：

7.一種太陽能電池模塊的制造方法，其包括下述工序：

技術總結

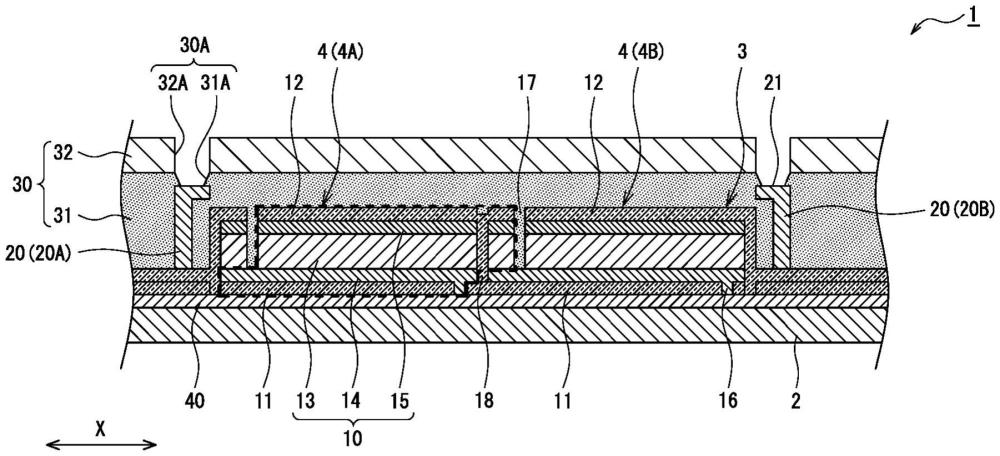

實施方式的一例的太陽能電池模塊(1)具備：基材(2)、設置在基材(2)上的第1電極層(11)、設置在第1電極層(11)上的光電轉換層(10)、設置在光電轉換層(10)上的第2電極層(12)、取出電極層(20)、以及封裝層(30)。封裝層(30)在與取出電極層(20)對應的區域具有開口(30A)。并且，從設置有光電轉換層(10)的一面俯視基材(2)時，取出電極層(20)自開口(30A)露出，封裝層(30)覆蓋取出電極層(20)的周緣部。

技術研發人員：中村優也
受保護的技術使用者：松下控股株式會社
技術研發日：
技術公布日：2025/4/28
