本技術屬于功分器，具體涉及一種集總參數四路功分器。

背景技術：

1、功率分配器(簡稱功分器)是將輸入功率分成相等或不相等的幾路功率輸出的一種多端口微波器件。在微波功率傳感、混頻器、相位檢測等眾多電路中均有應用。在微波毫米波等高頻系統中，都需要將發射或接受功率按一定的比例分配到個單元，因此微波毫米波功分器在微波毫米波組件與系統中達到了大量的應用，而且也是一個關鍵的部件。

2、目前市面上的大多數一分四功分器，均采用微帶線結構進行設計。發明人發現這種結構的功分器存在以下問題：

3、1.為了使其工作于更寬的頻段內，一般通過增加隔離電阻的個數與傳輸線的級數來拓寬帶寬。但由于自身結構上的限制，會產生較高的損耗，同時增加隔離電阻分布參數帶來的附加影響，導致測試結果和計算結果間較大的差異，威爾金森功分器的性能下降，另外其體積也相對較大；

4、2.威爾金森功分器應用與較高頻段時，波長就會與隔離電阻的尺寸相比擬，則不能忽略隔離電阻處存在的分布參數，而分布參數在功分器仿真設計是很難預測，且對最終測試結果有很大影響。雖然現有技術中可使用薄膜電阻來降低分布參數，但薄膜電阻的阻值存在計算偏差的問題且制造成本較高；

5、3.使用微帶線功分器應用于較低頻段時，此時波長會過長，相應的串臂上的微帶線的線長也會過長。這種情況下，功分器尺寸會大幅增加，導致應用性的下降，和制造成本的上升；并且過長的微帶線在加工過程中和設計仿真的結果之間的誤差也會加大，導致設計結果難以預測。

技術實現思路

1、本實用新型旨在至少在一定程度上解決上述技術問題。為此，本實用新型目的在于提供一種集總參數四路功分器。

2、本實用新型所采用的技術方案為：

3、一種集總參數四路功分器，包括三個結構相同的零度一分二功分單元，其中一個零度一分二功分單元作為第一級功分器，另外兩個零度一分二功分單元的輸入端分別連接第一級功分器的輸出端，作為第二級功分器；

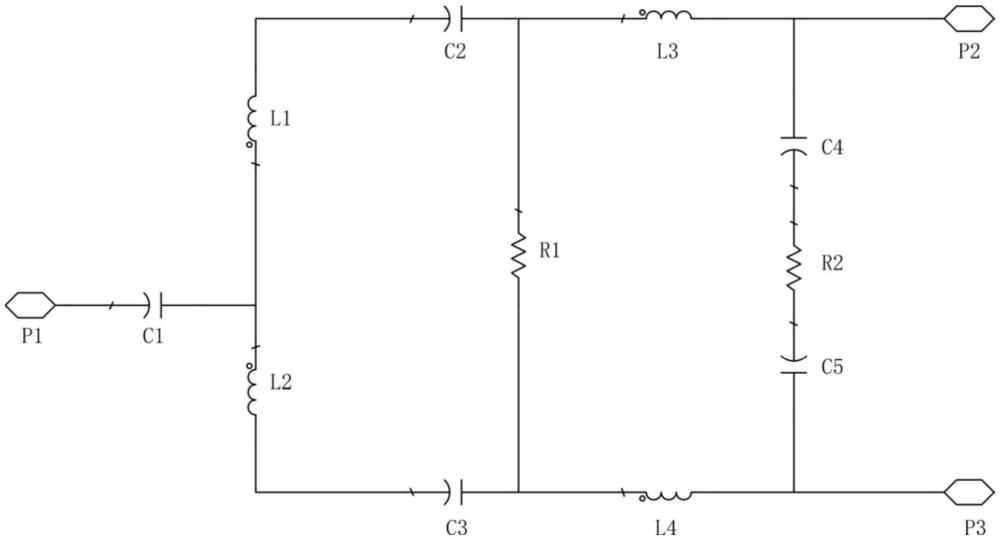

4、零度一分二功分單元包括第一端口p1、第二端口p2和第三端口p3，第一端口p1與第一電容c1相連，第一電容c1分別與第二端口p2和第三端口p3相連，第一電容c1和第二端口p2之間依次設有第一電感l1、第二電容c2和第三電感l3；第一電容c1和第三端口p3之間依次設有第二電感l2、第三電容c3和第四電感l4。

5、優選地，所述第二電容c2和第三電感l3之間的連接電路與第三電容c3和第四電感l4之間的連接電路通過第一電阻r1相連。

6、優選地，所述第三電感l3和第二端口p2之間的連接電路與第四電感l4和第三端口p3之間的連接電路之間依次設有第四電容c4、第二電阻r2和第五電容c5相連。

7、本實用新型的有益效果為：

8、本實用新型所提供的集總參數四路功分器，將微帶線功分器轉由集總元件結構進行設計，將利用微帶線的等效模型，將微帶線替換為集總元件，并輔以優化阻抗特性，抵消微帶線的寄生參數影響的集總元件，另外將微帶線替換為集總參數元件后，能有效的縮小功分器面積，并且更好的適應低頻部分。

技術特征：

1.一種集總參數四路功分器，其特征在于：包括三個結構相同的零度一分二功分單元，其中一個零度一分二功分單元作為第一級功分器，另外兩個零度一分二功分單元的輸入端分別連接第一級功分器的輸出端，作為第二級功分器；

2.根據權利要求1所述的集總參數四路功分器，其特征在于：所述第二電容c2和第三電感l3之間的連接電路與第三電容c3和第四電感l4之間的連接電路通過第一電阻r1相連。

3.根據權利要求1所述的集總參數四路功分器，其特征在于：所述第三電感l3和第二端口p2之間的連接電路與第四電感l4和第三端口p3之間的連接電路之間依次設有第四電容c4、第二電阻r2和第五電容c5相連。

技術總結
本技術屬于功分器技術領域，公開了一種集總參數四路功分器，包括三個結構相同的零度一分二功分單元，其中一個零度一分二功分單元作為第一級功分器，另外兩個零度一分二功分單元的輸入端分別連接第一級功分器的輸出端，作為第二級功分器；零度一分二功分單元包括第一端口P1、第二端口P2和第三端口P3，第一端口P1與第一電容C1相連，第一電容C1分別與第二端口P2和第三端口P3相連，第一電容C1和第二端口P2之間依次設有第一電感L1、第二電容C2和第三電感L3；第一電容C1和第三端口P3之間依次設有第二電感L2、第三電容C3和第四電感L4。本技術能有效的縮小功分器面積，并且更好的適應低頻部分。
