本技術涉及顯示，特別涉及一種顯示面板及顯示裝置。

背景技術：

1、微發光二極管(micro?led)是新一代顯示技術，具有自發光顯示特性，相較于現有的有機發光二極管(organic?light?emitting?diode，oled)顯示技術和液晶顯示器(liquid?crystal?display，lcd)，micro?led具有亮度更高、發光效率更高、功耗更低的優點。

2、然而，目前集成了micro?led的顯示面板在工作時，該顯示面板內的micro?led會產生大量的熱量，導致顯示面板的工作溫度較高，而當顯示面板的工作溫度過高時，會嚴重影響顯示面板內的micro?led的使用壽命，導致顯示面板的可靠性較低。

技術實現思路

1、本技術實施例提供了一種顯示面板。可以解決現有技術的顯示面板的可靠性較低問題，所述技術方案如下：

2、一方面，本技術提供了一種顯示面板，所述顯示面板具有顯示區，以及位于所述顯示區外圍的非顯示區，所述顯示面板包括：

3、襯底；

4、位于襯底一側且分布在所述顯示區內的多個發光單元和多個熱電轉換單元；

5、以及，位于襯底一側且分布在所述非顯示區內的儲能單元，所述儲能單元與所述熱電轉換單元電連接；

6、其中，所述熱電轉換單元用于將所述發光單元發光時產生的熱量轉換為電能后，向所述儲能單元充電。

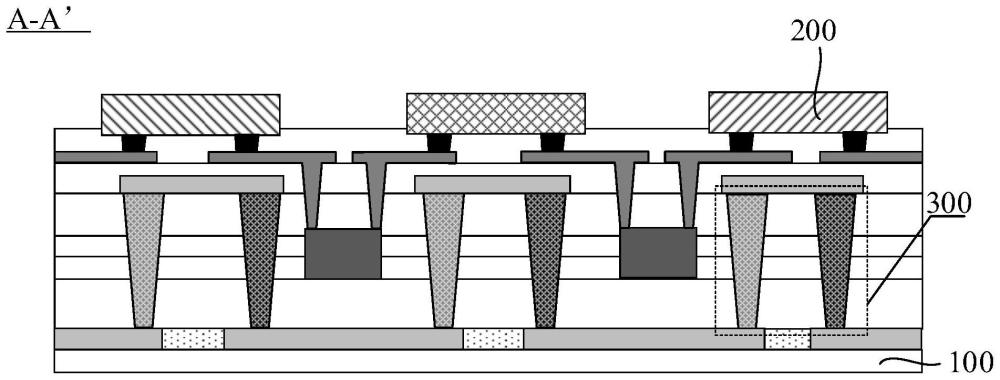

7、可選地，所述多個發光單元和所述多個熱電轉換單元一一對應，所述發光單元在所述襯底上的正投影與對應的熱電轉換單元在所述襯底上的正投影相交疊，且所述熱電轉換單元相對于所述發光單元更靠近所述襯底。

8、可選地，所述顯示面板還包括：位于所述襯底一側的多個絕緣功能層，所述多個發光單元均位于所述多個絕緣功能層背離所述襯底的一側，所述顯示面板具有貫穿至少部分所述絕緣功能層的第一貫穿孔和第二貫穿孔，所述第一貫穿孔和所述第二貫穿孔在所述襯底上的正投影與同一個所述發光單元在所述襯底上的正投影相交疊；

9、其中，所述熱電轉換單元包括：位于所述第一貫穿孔內的第一熱電臂和位于所述第二貫穿孔內的第二熱電臂。

10、可選地，所述第一熱電臂為p型熱電臂和n型熱電臂中的一個，所述第二熱電臂為所述p型熱電臂和所述n型熱電臂中的另一個。

11、可選地，所述顯示面板還包括：多個第一連接電極和多個第二連接電極；

12、所述多個第一連接電極與所述多個熱電轉換單元一一對應，所述第一連接電極位于對應的熱電轉換單元背離所述襯底的一側，且所述第一連接電極的兩端分別與對應的熱電轉換單元中的所述第一熱電臂和所述第二熱電臂搭接；

13、所述多個第二連接電極均位于所述多個熱電轉換單元朝向所述襯底的一側，兩個相鄰的所述熱電轉換單元之間分布有一個所述第二連接電極，且對于兩個相鄰的所述熱電轉換單元，一個所述熱電轉換單元內的所述第一熱電臂和另一個所述熱電轉換單元內的所述第二熱電臂，分別與同一個所述第二連接電極的兩端搭接。

14、可選地，所述顯示面板還包括：與所述發光單元電連接的兩個引腳轉接電極；

15、其中，所述引腳轉接電極與所述第一連接電極異層設置，且所述第一連接電極相對于所述引腳轉接電極更靠近所述襯底；

16、或者，所述引腳轉接電極與所述第一連接電極同層設置，且與所述熱電轉換單元對應的第一連接電極，位于與相應的發光單元電連接的所述兩個引腳轉接電極之間。

17、可選地，所述第一熱電臂和所述第二熱電臂均為p型熱電臂，或者，所述第一熱電臂和所述第二熱電臂均為n型熱電臂。

18、可選地，所述顯示面板還具有貫穿至少部分所述絕緣功能層的第三貫穿孔和第四貫穿孔，所述第三貫穿孔分布在所述第一貫穿孔和所述第二貫穿孔之間，所述第四貫穿孔排布在所述第二貫穿孔背離所述第一貫穿孔的一側；

19、所述熱電轉換單元還包括：位于所述第三貫穿孔內的第一導電臂和位于所述第四貫穿孔內的第二導電臂；

20、所述顯示面板還包括：多個第三連接電極、多個第四連接電極、多個第五連接電極和多個第六連接電極；

21、所述多個第三連接電極與所述多個第四連接電極，均和所述多個熱電轉換單元一一對應，所述第三連接電極和所述第四連接電極均位于對應的熱電轉換單元背離所述襯底的一側，且所述第三連接電極的兩端分別與對應的熱電轉換單元中的所述第一熱電臂和所述第一導電臂搭接，所述第四連接電極的兩端分別與對應的熱電轉換單元中的所述第二導電臂和所述第二熱電臂搭接；

22、所述多個第五連接電極與所述多個熱電轉換單元一一對應，所述第五連接電極位于對應的熱電轉換單元朝向所述襯底的一側，且所述第五連接電極的兩端分別與對應的熱電轉換單元中的所述第一導電臂和所述第二熱電臂搭接；

23、所述多個第六連接電極均位于所述多個熱電轉換單元朝向所述襯底的一側，兩個相鄰的所述熱電轉換單元之間分布有一個所述第六連接電極，且在兩個相鄰的所述熱電轉換單元中，一個所述熱電轉換單元內的所述第一熱電臂和另一個所述熱電轉換單元內的所述第二熱電臂，分別與同一個所述第六連接電極的兩端搭接。

24、可選地，所述顯示面板還包括：附著在所述第一貫穿孔的內壁和所述第二貫穿孔的內壁上的熱傳導層；

25、其中，所述第一熱電臂在所述第一貫穿孔內與所述熱傳導層接觸設置，所述第二熱電臂在所述第二貫穿孔內與所述熱傳導層接觸設置。

26、可選地，所述發光單元與所述熱電轉換單元同層設置，且所述發光單元在所述襯底上的正投影與所述熱電轉換單元在所述襯底上的正投影不重合，兩個相鄰的所述發光單元分布有一個所述熱電轉換單元。

27、可選地，所述熱電轉換單元包括：同層設置的第一熱電層和第二熱電層；

28、其中，所述第一熱電層為p型熱電層和n型熱電層中的一個，所述第二熱電層為所述p型熱電層和所述n型熱電層中的另一個。

29、可選地，所述顯示面板還包括：多個第七連接電極和多個第八連接電極，所述第七連接電極和所述第八連接電極均與所述第一熱電層和所述第二熱電層同層設置；

30、所述多個第七連接電極與所述多個熱電轉換單元一一對應，所述第七連接電極位于對應的熱電轉換單元中的所述第一熱電層和所述第二熱電層之間，且分別與所述第一熱電層和所述第二熱電層搭接；

31、對于分布在同一個所述發光單元兩側的兩個所述熱電轉換單元，一個所述熱電轉換單元中的第一熱電層背離第二熱電層的一側，與另一個所述熱電轉換單元中的第二熱電層背離第一熱電層的一側，分別與同一個所述第八連接電極的兩端搭接。

32、可選地，所述第八連接電極包括：環狀子電極，以及分別與所述環狀子電極連相對設置的兩側電連接的第一子電極和第二子電極，所述第一子電極與一個所述熱電轉換單元中的第一熱電層背離第二熱電層的一側搭接，所述第二子電極與另一個所述熱電轉換單元中的第一熱電層背離第二熱電層的一側搭接，所述發光單元在所述襯底上的正投影位于環狀子電極在所述襯底上的正投影所圍成的區域內。

33、可選地，所述環狀子電極背離所述襯底的一側與所述襯底之間的距離，大于或等于所述發光單元背離所述襯底的一側與所述襯底之間的距離。

34、另一方面，本技術還提供了一種顯示裝置，包括：驅動模塊，以及與所述驅動模塊電連接的顯示面板，所述顯示面板為上述的顯示面板。

35、本技術實施例提供的技術方案帶來的有益效果至少包括：

36、通過設置多個熱電轉換單元將多個發光單元發光時產生的熱量轉換成電能，減少熱量聚集在發光單元處從而燒毀芯片或電極的可能性；通過將熱電轉換單元和儲能單元電連接，將原本直接通過導熱材料散失的余熱通過熱電轉換單元再次利用，并儲存在儲能單元中，提升了顯示面板的能量利用率，儲能單元內儲存的能量還可以被顯示面板進行二次利用，進而降低了顯示面板的功耗。
