本發明涉及控制器，具體是涉及一種節能制冷的控制設備。

背景技術：

1、隨著現代工業與科技的飛速發展，各類電子設備與系統在人們的日常生活與工業生產中扮演著越來越重要的角色。在這些設備與系統中，制冷設備作為保障其穩定運行的關鍵組件，其性能與效率直接關系到整個系統的能耗與運行成本?，F(xiàn)有的控制器大多數情況下是通過螺栓固定安裝在墻面上，不方便快速安裝控制器。

2、公告號為cn219995509u的專利公開了一種基于半導體制冷芯片的空調節能控制器，其在安裝控制器組件時，先將控制器組件后側的保護槽對準保護桿，進而將控制器組件推進到安裝框的內側，同時限位塊將會位于限位孔的內側，進而可以實現控制器組件位置的初步限定，在拉動套環可以使得恢復繩帶動卡接板進行位置移動，進而可以控制卡接桿的位置移動，進而實現對限位塊的限位和解除限位功能，進而可以方便對控制器組件的位置進行限定，且限定的效果更好，進而方便對控制器組件進行拆卸和維護。

3、雖然上述方案通過設計保護槽與保護桿的配合以及卡接板的移動機制，實現了控制器組件的快速拆裝功能，提升了設備的維護便利性，但是在實際安裝過程中，上述方案要求控制器組件上的保護槽與保護桿之間具有較高的配合精度，以確保二者緊密對接，避免產生間隙，使得安裝人員在對接保護槽和保護桿時，需要仔細調整控制器組件的位置，以確保準確對接，這種操作不僅增加了安裝的復雜度，也降低了安裝效率，因為任何微小的位置偏差都可能導致配合不良，進而影響設備的穩定性和性能。

技術實現思路

1、針對上述問題，提供一種節能制冷的控制設備，通過設置對接塊、第一夾緊結構、第二夾緊結構和固定結構，從而顯著降低了控制器組件安裝時的對接精度要求，實現了控制器組件快速且穩定的安裝。

2、為解決現有技術問題，本發明提供一種節能制冷的控制設備，包括安裝板和設置在安裝板前側的安裝框，還包括控制器結構、夾緊定位結構和兩個固定結構；控制器結構包括控制器組件和設置在控制器組件背側的連接板，連接板的中部設置有對接塊；夾緊定位結構設置在安裝框的內部，夾緊定位結構包括第一夾緊結構和第二夾緊結構，第一夾緊結構包括兩個關于安裝框中間面上下對稱設置的l型夾板，l型夾板的兩端均設置有第一伸縮夾緊組件，兩個第一伸縮夾緊組件控制兩個l型夾板之間的距離，第二夾緊結構包括兩個第一夾板和兩個第二伸縮夾緊組件，兩個第一夾板對稱設置在兩個l型夾板的中間，且第一夾板與l型夾板的兩個側邊均垂直，兩個第二伸縮夾緊組件設置在兩個l型夾板的旁側，且兩個第二伸縮夾緊組件分別與兩個第一夾板對應；兩個固定結構分別設置在安裝框的上下兩側。

3、優選的，第一伸縮夾緊組件包括第一導桿、兩個第一滑塊、兩個第一連接臂和兩個第一彈簧；第一導桿的兩端分別與安裝框的上下兩側連接；兩個第一滑塊均滑動設置在第一導桿上；兩個第一連接臂分別對應兩個第一滑塊，且兩個第一連接臂交叉設置，第一連接臂的兩端分別與第一滑塊和l型夾板軸接；兩個第一彈簧分別套設在第一導桿的兩端，第一彈簧的兩端分別與第一滑塊和第一導桿的端部抵接。

4、優選的，第一夾緊結構還包括同步運動結構，同步運動結構設置在兩個l型夾板的中部，同步運動結構包括第二導桿和兩個第二滑塊；第二導桿豎直設置在l型夾板的中部；兩個第二滑塊分別與兩個l型夾板固定連接，且兩個第二滑塊與兩個第二導桿滑動連接。

5、優選的，同步運動結構還包括兩個限位結構，兩個限位結構分別設置在第二導桿的兩端，限位結構將第二導桿的端部與安裝框連接。

6、優選的，第二伸縮夾緊組件包括連接塊和兩個第二連接臂；連接塊設置在兩個l型夾板的中部，且連接塊的中部與第一夾板連接；兩個第二連接臂分別設置在連接塊的上下兩端，第二連接臂的兩端分別與連接塊的端部和l型夾板的端部軸接。

7、優選的，第二夾緊結構還包括導向結構，導向結構設置在兩個第二伸縮夾緊組件之間，導向結構與兩個第二伸縮夾緊組件中的兩個連接塊連接。

8、優選的，第二夾緊結構還包括兩個居中結構，兩個居中結構分別設置在導向結構的兩端，且居中結構將導向結構與兩個l型夾板連接。

9、優選的，第二夾緊結構還包括兩個緩沖結構，兩個緩沖結構分別與兩個第二伸縮夾緊組件中的兩個連接塊連接，且緩沖結構與第一夾板連接。

10、優選的，對接塊上四個依次相連的面上開設有連續的環形卡槽，l型夾板與對接塊抵接的表面設置有第一卡條，第一夾板與對接塊抵接的表面設置有第二卡條，第一卡條和第二卡條與環形卡槽配合。

11、優選的，固定結構包括固定塊和鎖定結構；固定塊與連接板連接，且固定塊的中部開設有插孔；鎖定結構設置在安裝框上，鎖定結構將連接板與安裝框固定連接。

12、本發明相比較于現有技術的有益效果是：

13、1、本發明設置對接塊、第一夾緊結構、第二夾緊結構和固定結構，兩個l型夾板和兩個第一夾板共同形成一個面積大于對接塊橫截面積的矩形區域，確保了對接塊可以輕松地放入該區域內進行安裝，當對接塊置于矩形區域內后，通過向控制器組件施加向安裝框內部的作用力，兩個l型夾板在兩個第一伸縮夾緊組件的作用下逐漸靠近對接塊，并與對接塊的上下兩個側面抵接，同時，兩個第一夾板在兩個第二伸縮夾緊組件的驅動下相向移動，直至與對接塊的左右側面貼合，實現了對接塊的夾緊，最后通過兩個固定結構將連接板與安裝框牢固連接，進一步增強了安裝的穩固性，由于兩個l型夾板和兩個第一夾板可收縮，使得在安裝控制器組件時，對接塊的放置位置無需過分精確，從而顯著降低了控制器組件安裝時的對接精度要求，實現了控制器組件快速且穩定的安裝。

14、2、本發明設置第一導桿、第一滑塊、第一連接臂和第一彈簧，在初始未受力狀態下，兩個第一彈簧處于未儲能狀態，第一滑塊因第一彈簧自然長度的約束而靠近第一導桿的中部位置，使得兩個l型夾板和兩個第一夾板在接近安裝框開口的位置圍成一個矩形空間，從而便于安裝人員將對接塊準確置于夾緊范圍內，提高了安裝效率。

技術特征：

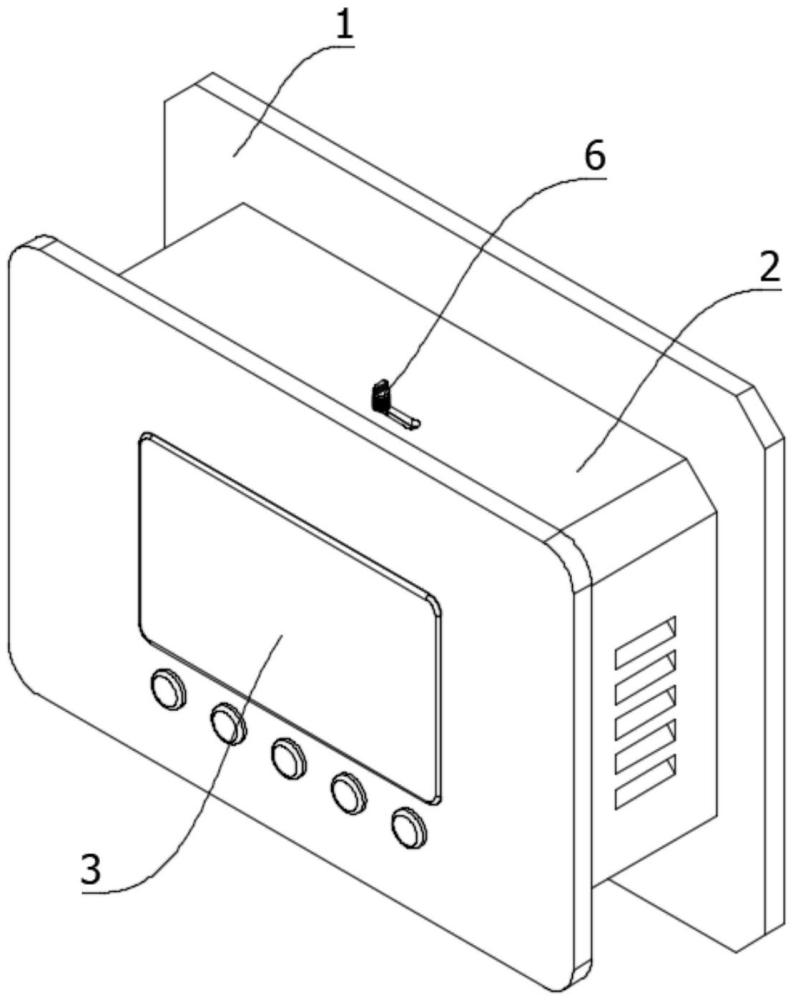

1.一種節能制冷的控制設備，包括安裝板(1)和設置在安裝板(1)前側的安裝框(2)，其特征在于，還包括控制器結構(3)、夾緊定位結構和兩個固定結構(6)；

2.根據權利要求1所述的一種節能制冷的控制設備，其特征在于，第一伸縮夾緊組件(42)包括第一導桿(421)、兩個第一滑塊(422)、兩個第一連接臂(423)和兩個第一彈簧(424)；

3.根據權利要求1所述的一種節能制冷的控制設備，其特征在于，第一夾緊結構(4)還包括同步運動結構(43)，同步運動結構(43)設置在兩個l型夾板(41)的中部，同步運動結構(43)包括第二導桿(431)和兩個第二滑塊(432)；

4.根據權利要求3所述的一種節能制冷的控制設備，其特征在于，同步運動結構(43)還包括兩個限位結構(433)，兩個限位結構(433)分別設置在第二導桿(431)的兩端，限位結構(433)將第二導桿(431)的端部與安裝框(2)連接。

5.根據權利要求1所述的一種節能制冷的控制設備，其特征在于，第二伸縮夾緊組件(52)包括連接塊(521)和兩個第二連接臂(522)；

6.根據權利要求1所述的一種節能制冷的控制設備，其特征在于，第二夾緊結構(5)還包括導向結構(53)，導向結構(53)設置在兩個第二伸縮夾緊組件(52)之間，導向結構(53)與兩個第二伸縮夾緊組件(52)中的兩個連接塊(521)連接。

7.根據權利要求6所述的一種節能制冷的控制設備，其特征在于，第二夾緊結構(5)還包括兩個居中結構(54)，兩個居中結構(54)分別設置在導向結構(53)的兩端，且居中結構(54)將導向結構(53)與兩個l型夾板(41)連接。

8.根據權利要求7所述的一種節能制冷的控制設備，其特征在于，第二夾緊結構(5)還包括兩個緩沖結構(55)，兩個緩沖結構(55)分別與兩個第二伸縮夾緊組件(52)中的兩個連接塊(521)連接，且緩沖結構(55)與第一夾板(51)連接。

9.根據權利要求1所述的一種節能制冷的控制設備，其特征在于，對接塊(321)上四個依次相連的面上開設有連續的環形卡槽(3211)，l型夾板(41)與對接塊(321)抵接的表面設置有第一卡條(411)，第一夾板(51)與對接塊(321)抵接的表面設置有第二卡條(511)，第一卡條(411)和第二卡條(511)與環形卡槽(3211)配合。

10.根據權利要求1所述的一種節能制冷的控制設備，其特征在于，固定結構(6)包括固定塊(61)和鎖定結構(62)；

技術總結
本發明涉及控制器技術領域，具體是涉及一種節能制冷的控制設備，包括安裝板、安裝框、控制器結構、夾緊定位結構和兩個固定結構；控制器結構包括控制器組件和連接板，連接板的中部設置有對接塊；夾緊定位結構包括第一夾緊結構和第二夾緊結構，第一夾緊結構包括兩個L型夾板，L型夾板的兩端均設置有第一伸縮夾緊組件，第二夾緊結構包括兩個第一夾板和兩個第二伸縮夾緊組件，兩個第一夾板對稱設置在兩個L型夾板的中間，兩個第二伸縮夾緊組件設置在兩個L型夾板的旁側；兩個固定結構分別設置在安裝框的上下兩側；本發明設置對接塊、第一夾緊結構、第二夾緊結構和固定結構，從而顯著降低了控制器組件安裝時的對接精度要求。

技術研發人員：鄭明宇,辛安見,謝寶剛,謝鴻璽,周坤,胡永勝
受保護的技術使用者：合肥通用機械研究院有限公司
技術研發日：
技術公布日：2025/4/28
