本技術涉及農業蔬菜種植，特別是指一種種子打藥攪拌裝置。

背景技術：

1、在農業蔬菜種植中，一般在種子培育前，需要將種子與農藥進行混合，以提高種植的發芽率和防治病蟲害。因此，需要使用到打藥攪拌裝置，以實現種子與農藥的均勻混合，提高種子的打藥效率，方便種子的培育。

2、如在公告號為cn215783013u的中國專利中，公開了一種蔬菜種子打藥攪拌裝置，可通過進藥管口或進料管口外接沖洗水管，向內筒內放入水，實現對內筒的清洗，但是噴淋頭只能對內筒局部進行噴灑沖洗，且不能將內筒的內壁和底部進行清刮，僅依靠沖洗容易導致內筒內部仍會殘留有種子碎屑等雜質，從而造成攪拌裝置的清潔效果差，不利于攪拌裝置的后續使用。

技術實現思路

1、本實用新型提出一種種子打藥攪拌裝置，以解決現有攪拌裝置不能將內筒的內壁和底部進行清刮，容易導致內筒內部仍會殘留有種子碎屑等雜質的問題。

2、為了實現上述目的，本實用新型提供如下技術方案：一種種子打藥攪拌裝置，包括攪拌桶、以及可拆卸的安裝在攪拌桶頂部的桶蓋，所述攪拌桶的一側安裝有進料管，且攪拌桶的底端連接有出料管，所述桶蓋的頂端安裝有加藥管，且桶蓋的內部連接有噴淋盤，所述攪拌桶的內部設置有攪拌結構；

3、所述攪拌桶的內部還設置有清刮機構，所述清刮機構連接在所述攪拌結構上，且清刮機構包括底部刮板、以及設置在底部刮板頂部的側壁刮板，所述底部刮板與側壁刮板分別將攪拌桶的內部底部和內壁進行清刮。

4、優選的，所述攪拌結構包括轉動安裝在攪拌桶內部的軸桿，所述軸桿上套設有套筒，且套筒的外壁固定有多個葉板，所述攪拌桶的底部還固定有電機，且電機用于驅動所述軸桿轉動。

5、優選的，所述底部刮板的一端安裝有軸套，所述側壁刮板的頂端一側固定有連接桿，且連接桿的一端連接有安裝座，所述軸套與安裝座均套設在軸桿上，所述葉板處于連接桿和底部刮板之間。

6、優選的，所述連接桿遠離側壁刮板的一端一體成型有連接塊，所述安裝座的一側開設有供連接塊插進的連接槽，且安裝座上還螺接有鎖緊螺桿，所述連接塊的中部具有與鎖緊螺桿相配合的螺紋孔，所述側壁刮板的底端與底部刮板之間還設置有卡接組件。

7、優選的，所述卡接組件包括固定在側壁刮板底端的插銷桿、以及開設在底部刮板頂部的插銷孔，所述插銷桿可插入插銷孔內，且插銷桿內設置有將其與底部刮板卡接的彈性件。

8、優選的，所述彈性件包括開設在插銷桿內部的空腔，所述空腔內設置有彈簧，且彈簧的兩端均連接有連接板，兩個所述連接板相背的一端均固定有卡塊，所述插銷孔的內壁兩側均開設有與卡塊相配合的卡槽。

9、在上述技術方案中，本實用新型提供的技術效果和優點：

10、(1)通過清刮機構的設置，不僅能夠將攪拌桶的底部進行清刮，方便蔬菜種子由出料管排出，避免蔬菜種子殘留，實現蔬菜種子排盡，且能對攪拌桶的底部進行清潔，防止攪拌桶的底部結垢，還能實現對攪拌桶內壁的清潔，避免攪拌桶的內壁殘留有藥液或種子碎屑等雜質，防止攪拌桶的內壁結垢，從而實現攪拌桶內部的全面清潔，解決了現有攪拌裝置不能將內筒的內壁和底部進行清刮，僅依靠沖洗容易導致內筒內部仍會殘留有種子碎屑等雜質的問題，大大的提升了攪拌桶的清潔效果，有利于攪拌桶的后續使用；

11、(2)通過連接塊和鎖緊螺桿的設置，能夠實現連接桿和安裝座之間的可拆卸，并且利用卡接組件和彈性件的配合，能夠實現側壁刮板和底部刮板之間的可拆卸，從而實現側壁刮板的快速拆裝，有利于側壁刮板的清理或更換，保證側壁刮板的正常使用。

技術特征：

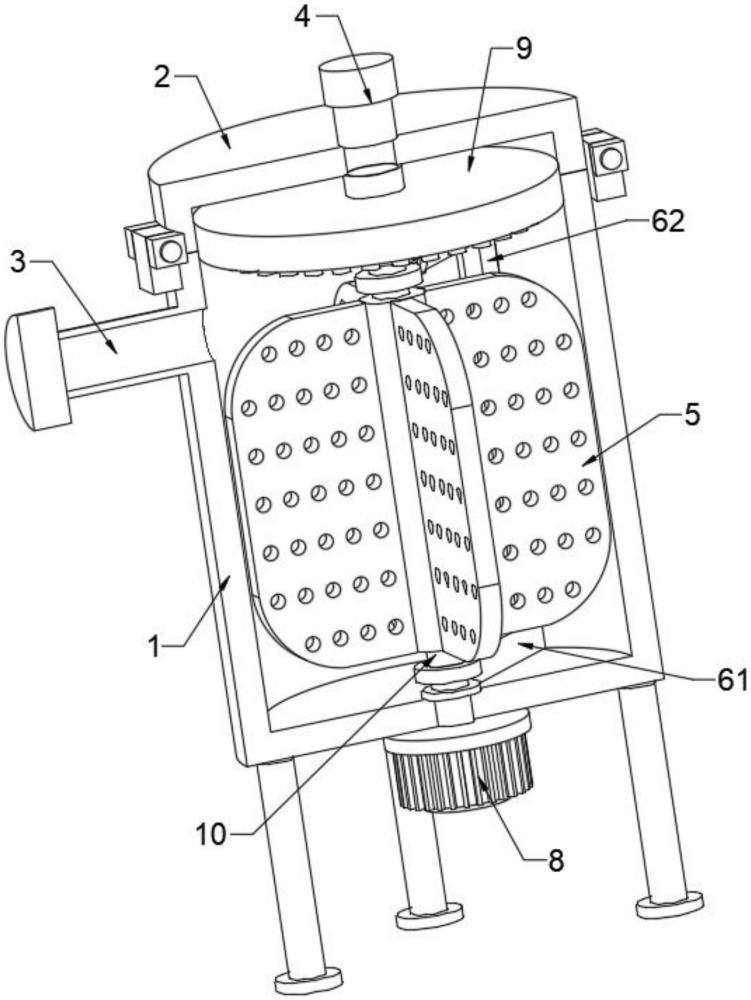

1.一種種子打藥攪拌裝置，包括攪拌桶(1)、以及可拆卸的安裝在攪拌桶(1)頂部的桶蓋(2)，其特征在于：所述攪拌桶(1)的一側安裝有進料管(3)，且攪拌桶(1)的底端連接有出料管(7)，所述桶蓋(2)的頂端安裝有加藥管(4)，且桶蓋(2)的內部連接有噴淋盤(9)，所述攪拌桶(1)的內部設置有攪拌結構；

2.根據權利要求1所述的一種種子打藥攪拌裝置，其特征在于：所述攪拌結構包括轉動安裝在攪拌桶(1)內部的軸桿(10)，所述軸桿(10)上套設有套筒(11)，且套筒(11)的外壁固定有多個葉板(5)，所述攪拌桶(1)的底部還固定有電機(8)，且電機(8)用于驅動所述軸桿(10)轉動。

3.根據權利要求2所述的一種種子打藥攪拌裝置，其特征在于：所述底部刮板(61)的一端安裝有軸套，所述側壁刮板(62)的頂端一側固定有連接桿(63)，且連接桿(63)的一端連接有安裝座(64)，所述軸套與安裝座(64)均套設在軸桿(10)上，所述葉板(5)處于連接桿(63)和底部刮板(61)之間。

4.根據權利要求3所述的一種種子打藥攪拌裝置，其特征在于：所述連接桿(63)遠離側壁刮板(62)的一端一體成型有連接塊(66)，所述安裝座(64)的一側開設有供連接塊(66)插進的連接槽，且安裝座(64)上還螺接有鎖緊螺桿(65)，所述連接塊(66)的中部具有與鎖緊螺桿(65)相配合的螺紋孔，所述側壁刮板(62)的底端與底部刮板(61)之間還設置有卡接組件。

5.根據權利要求4所述的一種種子打藥攪拌裝置，其特征在于：所述卡接組件包括固定在側壁刮板(62)底端的插銷桿(67)、以及開設在底部刮板(61)頂部的插銷孔(68)，所述插銷桿(67)可插入插銷孔(68)內，且插銷桿(67)內設置有將其與底部刮板(61)卡接的彈性件。

6.根據權利要求5所述的一種種子打藥攪拌裝置，其特征在于：所述彈性件包括開設在插銷桿(67)內部的空腔，所述空腔內設置有彈簧(69)，且彈簧(69)的兩端均連接有連接板(611)，兩個所述連接板(611)相背的一端均固定有卡塊(610)，所述插銷孔(68)的內壁兩側均開設有與卡塊(610)相配合的卡槽。

技術總結
本技術涉及農業蔬菜種植技術領域，且公開了一種種子打藥攪拌裝置，包括攪拌桶、以及可拆卸的安裝在攪拌桶頂部的桶蓋，所述攪拌桶的一側安裝有進料管，且攪拌桶的底端連接有出料管，所述桶蓋的頂端安裝有加藥管，所述攪拌桶的內部設置有攪拌結構；所述攪拌桶的內部還設置有清刮機構，所述清刮機構連接在所述攪拌結構上；本技術通過清刮機構的設置，不僅能夠將攪拌桶的底部進行清刮，防止攪拌桶的底部結垢，且方便蔬菜種子由出料管排出，實現蔬菜種子排盡，還能實現對攪拌桶內壁的清潔，避免攪拌桶的內壁殘留有藥液或種子碎屑等雜質，防止攪拌桶的內壁結垢，從而實現攪拌桶內部的全面清潔，大大的提升了攪拌桶的清潔效果。

技術研發人員：張延輝,張沛君,黃文杏,張坡,宋長付
受保護的技術使用者：平頂山天健農業有限公司
技術研發日：20240628
技術公布日：2025/4/28
