本技術涉及茶葉加工，具體為一種綠茶晾曬除渣架。

背景技術：

1、綠茶，是中國的主要茶類之一，綠茶采取茶樹的新葉或芽，未經發酵，經殺青、整形、烘干等工藝而制作的，保留了鮮葉的天然物質，含有的茶多酚、兒茶素、葉綠素、咖啡堿、氨基酸、維生素等營養成分；

2、但在現有技術中，大部分的茶葉在晾曬時，便可能會產生部分的晾曬廢渣，此時廢渣與已晾曬好的茶葉會摻雜在一起，而在晾曬好后，便可能需要進行人工挑揀廢渣，消耗時間，且效率較低，為此我們提出了一種綠茶晾曬除渣架來解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種綠茶晾曬除渣架，以解決上述背景技術中提出的大部分的茶葉在晾曬時，便可能會產生部分的晾曬廢渣，此時廢渣與已晾曬好的茶葉會摻雜在一起，而在晾曬好后，便可能需要進行人工挑揀廢渣，消耗時間，且效率較低的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種綠茶晾曬除渣架，包括底盒、晾曬架和電機，所述底盒的外壁左右兩側固定連接有支板，且所述支板的中間連接有晾曬架，所述晾曬架的上側活動連接有刷板，且所述底盒的內部后側安裝有電機，且所述底盒的后側插設有活動桿，所述活動桿的外壁設置有撞擊組件，且所述撞擊組件用于振蕩晾曬架。

3、優選的，所述支板的外壁表面固定連接有轉軸，且所述晾曬架的外壁左右兩側開設有轉槽，所述轉槽的內壁與轉軸的外壁相適配，且所述轉槽的內壁與轉軸的外壁均設置有防滑紋。

4、優選的，所述晾曬架的內部開設有導槽，且所述刷板的外壁左右兩端固定連接有導塊，所述導塊的外壁與導槽的內壁相適配，所述晾曬架的內部與刷板的外壁下端相貼合。

5、優選的，所述活動桿的外壁下端與電機的上端的輸出端相連接，所述活動桿的外壁表面固定連接有限位塊，且所述活動桿的外壁表面套接有橡膠套，所述橡膠套的內壁表面開設有限位槽，且所述限位槽的內壁與限位塊的外壁相貼合。

6、優選的，所述撞擊組件包括固定球，所述晾曬架的后側下端固定連接有固定球，且所述橡膠套的外壁表面固定連接有撞擊球，所述撞擊球的外壁與固定球的外壁相適配。

7、優選的，所述刷板的外壁上端固定連接有推把，且推把的外壁表面均光滑無棱角。

8、與現有技術相比，本實用新型的有益效果是：本實用新型，在使用時，便可通過晾曬架對放置好的茶葉進行晾曬，并在之后可對晾曬架進行部分的傾斜，并同時通過撞擊組件將晾曬架整體進行部分的震動，從而使得晾曬架前端可將部分的茶葉掉落至底盒的內部存放，之后便可通過刷板對晾曬架上的部分的廢渣進行清理，簡單快捷，且操作效率較快。

技術特征：

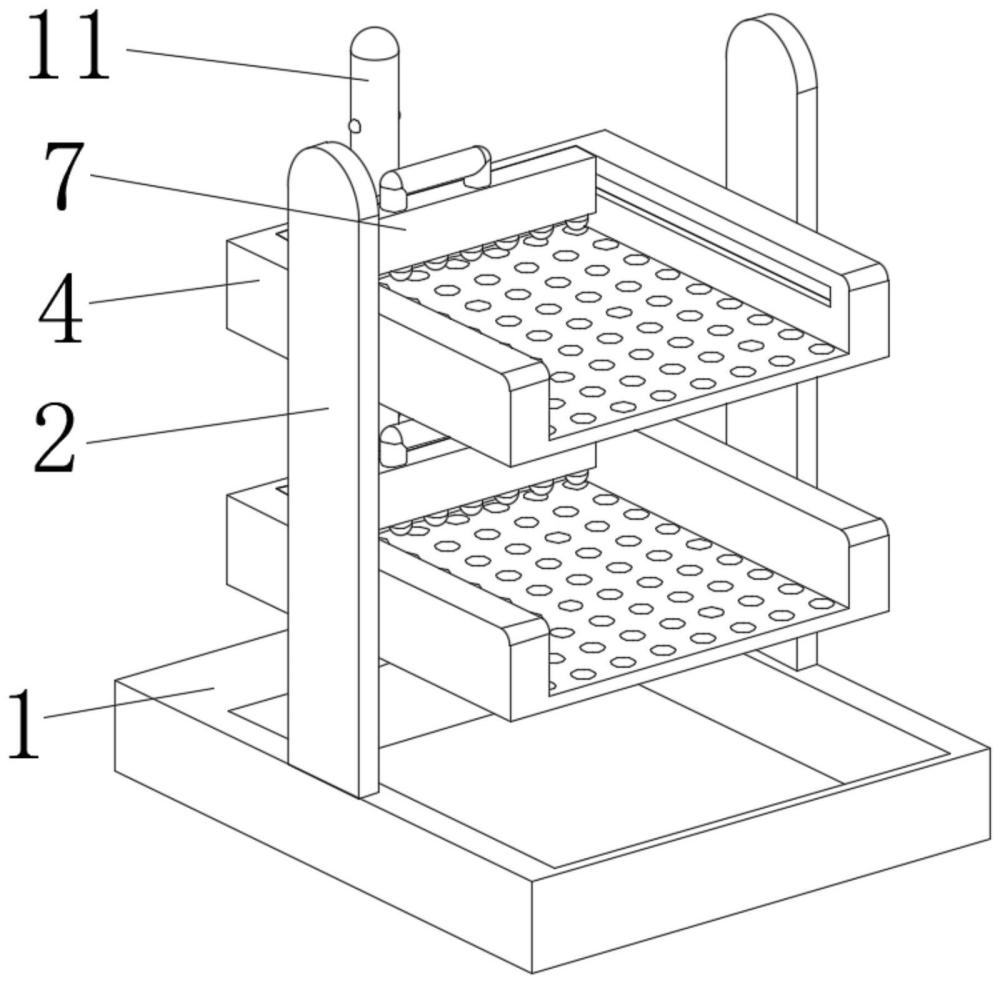

1.一種綠茶晾曬除渣架，包括底盒(1)、晾曬架(4)和電機(10)，其特征在于：所述底盒(1)的外壁左右兩側固定連接有支板(2)，且所述支板(2)的中間連接有晾曬架(4)，所述晾曬架(4)的上側活動連接有刷板(7)，且所述底盒(1)的內部后側安裝有電機(10)，且所述底盒(1)的后側插設有活動桿(11)，所述活動桿(11)的外壁設置有撞擊組件，且所述撞擊組件用于振蕩晾曬架(4)。

2.根據權利要求1所述的一種綠茶晾曬除渣架，其特征在于：所述支板(2)的外壁表面固定連接有轉軸(3)，且所述晾曬架(4)的外壁左右兩側開設有轉槽(5)，所述轉槽(5)的內壁與轉軸(3)的外壁相適配，且所述轉槽(5)的內壁與轉軸(3)的外壁均設置有防滑紋。

3.根據權利要求1所述的一種綠茶晾曬除渣架，其特征在于：所述晾曬架(4)的內部開設有導槽(6)，且所述刷板(7)的外壁左右兩端固定連接有導塊(8)，所述導塊(8)的外壁與導槽(6)的內壁相適配，所述晾曬架(4)的內部與刷板(7)的外壁下端相貼合。

4.根據權利要求1所述的一種綠茶晾曬除渣架，其特征在于：所述活動桿(11)的外壁下端與電機(10)的上端的輸出端相連接，所述活動桿(11)的外壁表面固定連接有限位塊(12)，且所述活動桿(11)的外壁表面套接有橡膠套(13)，所述橡膠套(13)的內壁表面開設有限位槽(14)，且所述限位槽(14)的內壁與限位塊(12)的外壁相貼合。

5.根據權利要求4所述的一種綠茶晾曬除渣架，其特征在于：所述撞擊組件包括固定球(9)，所述晾曬架(4)的后側下端固定連接有固定球(9)，且所述橡膠套(13)的外壁表面固定連接有撞擊球(15)，所述撞擊球(15)的外壁與固定球(9)的外壁相適配。

6.根據權利要求1所述的一種綠茶晾曬除渣架，其特征在于：所述刷板(7)的外壁上端固定連接有推把，且推把的外壁表面均光滑無棱角。

技術總結
本技術涉及茶葉加工技術領域，具體為一種綠茶晾曬除渣架，包括底盒、晾曬架和電機，所述底盒的外壁左右兩側固定連接有支板，且所述支板的中間連接有晾曬架，所述晾曬架的上側活動連接有刷板，且所述底盒的內部后側安裝有電機，且所述底盒的后側插設有活動桿，所述活動桿的外壁設置有撞擊組件，且所述撞擊組件用于振蕩晾曬架。本技術在使用時，便可通過晾曬架對放置好的茶葉進行晾曬，并在之后可對晾曬架進行部分的傾斜，并同時通過撞擊組件將晾曬架整體進行部分的震動，從而使得晾曬架前端可將部分的茶葉掉落至底盒的內部存放，之后便可通過刷板對晾曬架上的部分的廢渣進行清理，簡單快捷，且操作效率較快。

技術研發人員：劉和平,徐奉禮,徐奉鰲,劉文鑫
受保護的技術使用者：丹寨縣旭鑫農業開發有限公司
技術研發日：20240403
技術公布日：2025/4/28
