本技術涉及油炸鍋，具體涉及一種水過濾式油炸鍋。

背景技術：

1、油水分離油炸機是指在同一容器內加入油和水，利用油和水的密度關系，油浮于上層，而水沉于底層，在油層內設置加熱器進行加熱，水油界面處設有水平冷卻器，使下層溫度控制在55℃以下，水層兼有濾油和冷卻雙重作用。

2、炸制過程中形成的沉渣可從高溫油層沉降至低溫的水層，同時沉渣中的油經分離后重新返回到油層，有利于濾油和沉渣的清理，防止沉渣油炸過多，產生毒素。

3、為減小沉渣沉底后，導致排水管堵塞的情況，一般會在水層中部設置過濾網，從水層中部攔截沉渣，減小排水管的堵塞。但有些炸雞店或者油炸店，因店內人氣較高，所以油炸鍋幾乎全程無休，處于持續工作狀態，從而過濾網上的沉渣堆積過多，有蔓延至油層的情況發生。

技術實現思路

1、為了解決背景技術中提到的至少一個技術問題，本實用新型的目的在于提供一種水過濾式油炸鍋，方便對過濾網上沉渣的清理。

2、為實現上述目的，本實用新型提供如下技術方案：一種水過濾式油炸鍋，包括鍋體，所述鍋體內設置有用于盛放食用油和水的腔室，所述鍋體一側安裝有加熱器，所述腔室內壁安裝有水平冷卻器，所述鍋體底部安裝有排水管，所述鍋體側面安裝有排油管，所述腔室內設置有過濾機構，所述過濾機構位于水層；

3、所述過濾機構包括過濾板，所述鍋體側面且與過濾板保持同一水平線處開設有排料孔，所述鍋體外側固定安裝有與排料孔相連通的收集箱，所述過濾板上滑動設置有用于推動沉渣至排料孔的推板。

4、進一步的，所述過濾板上安裝有用于帶動推板移動的驅動件。

5、進一步的，所述驅動件包括轉動設置在過濾板上的螺紋桿，還包括用于帶動螺紋桿轉動的馬達，所述推板上開設有與螺紋桿螺紋配合的螺紋孔，所述過濾板上固定安有與螺紋桿平行的導向桿，所述推板上開設有用于導向桿穿過的通孔。

6、進一步的，所述過濾板上側且位于排料孔處固定安裝有兩個相對設置的導向塊。

7、進一步的，所述排料孔有兩個，相對設置在過濾板兩側，所述收集箱有兩個，相對設置在過濾板兩側。

8、進一步的，所述收集箱包括平流區和豎直區，所述平流區上安裝有封閉閥，所述豎直區上側安裝有進水閥，所述豎直區下側安裝有封蓋。

9、進一步的，所述腔室內壁且位于油層固定安裝有濾網。

10、進一步的，所述濾網為食用級不銹鋼。

11、與現有技術相比，本實用新型的有益效果是：先往腔室內倒入水，等到水逐漸上升至排油管處，也就是排油管對外排水的時候，此時停止注水，同時封閉排油管，然后將食用油倒入腔室內，使食用油到達與加熱器接觸的位置。因食用油的密度大于水的密度，從而食用油會浮在水的上層，而水沉于腔室底部，然后通過加熱器加熱食用油，在食用油加熱完成后，下放油炸食品，油炸食品所掉落的沉渣落入水層，從而被過濾板所攔截，在過濾板上沉渣堆積過多時，通過推板移動，從而推板推動過濾板上的沉渣向排料孔的方向移動，直至被推入收集箱里被收集，使過濾板上堆積的沉渣得到清理，減小堆積。

技術特征：

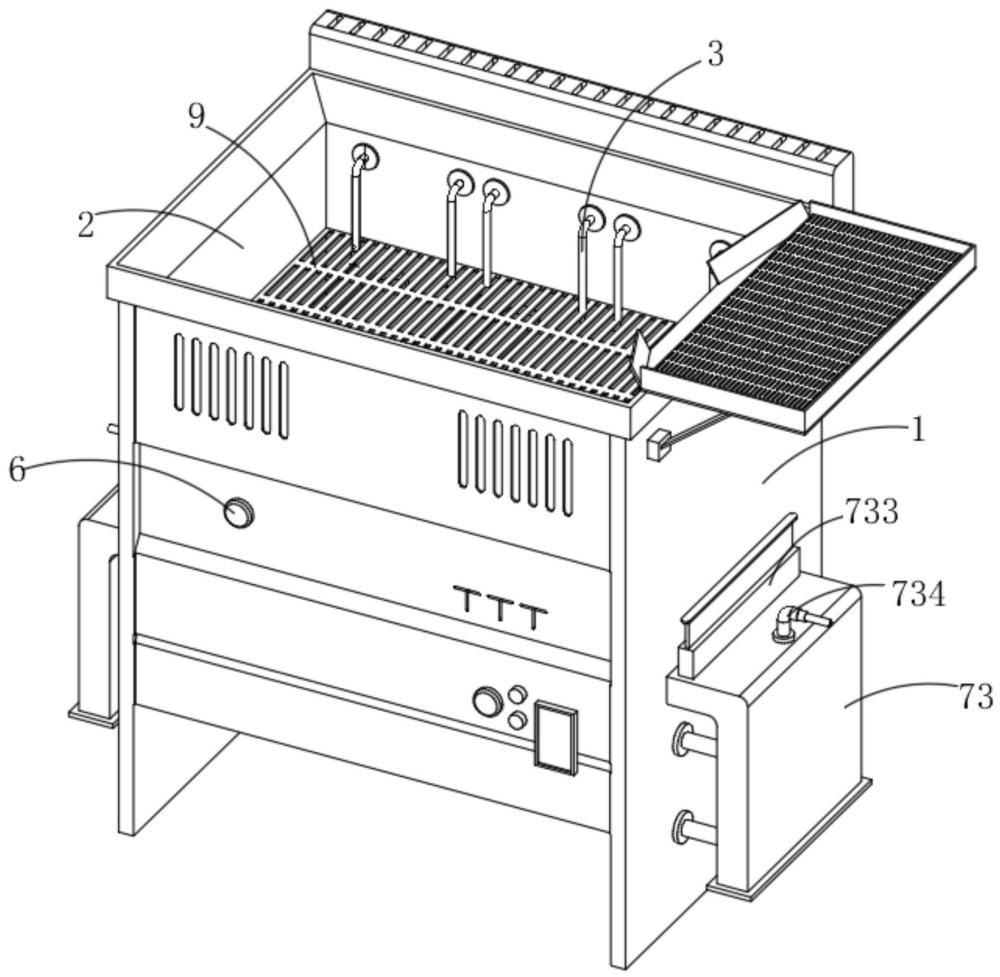

1.一種水過濾式油炸鍋，包括鍋體（1），所述鍋體（1）內設置有用于盛放食用油和水的腔室（2），所述鍋體（1）一側安裝有加熱器（3），所述腔室（2）內壁安裝有水平冷卻器（4），所述鍋體（1）底部安裝有排水管（5），所述鍋體（1）側面安裝有排油管（6），其特征在于，所述腔室（2）內設置有過濾機構（7），所述過濾機構（7）位于水層；

2.根據權利要求1所述的水過濾式油炸鍋，其特征在于，所述過濾板（71）上安裝有用于帶動推板（74）移動的驅動件（75）。

3.根據權利要求2所述的水過濾式油炸鍋，其特征在于，所述驅動件（75）包括轉動設置在過濾板（71）上的螺紋桿（76），還包括用于帶動螺紋桿（76）轉動的馬達（710），所述推板（74）上開設有與螺紋桿（76）螺紋配合的螺紋孔（77），所述過濾板（71）上固定安有與螺紋桿（76）平行的導向桿（78），所述推板（74）上開設有用于導向桿（78）穿過的通孔（79）。

4.根據權利要求1所述的水過濾式油炸鍋，其特征在于，所述過濾板（71）上側且位于排料孔（72）處固定安裝有兩個相對設置的導向塊（8）。

5.根據權利要求1所述的水過濾式油炸鍋，其特征在于，所述排料孔（72）有兩個，相對設置在過濾板（71）兩側，所述收集箱（73）有兩個，相對設置在過濾板（71）兩側。

6.根據權利要求1所述的水過濾式油炸鍋，其特征在于，所述收集箱（73）包括平流區（731）和豎直區（732），所述平流區（731）上安裝有封閉閥（733），所述豎直區（732）上側安裝有進水閥（734），所述豎直區（732）下側安裝有封蓋（735）。

7.根據權利要求1所述的水過濾式油炸鍋，其特征在于，所述腔室（2）內壁且位于油層固定安裝有濾網（9）。

8.根據權利要求7所述的水過濾式油炸鍋，其特征在于，所述濾網（9）為304食用級不銹鋼。

技術總結
本技術公開了一種水過濾式油炸鍋，包括鍋體，所述鍋體內設置有用于盛放食用油和水的腔室，所述鍋體一側安裝有加熱器，所述腔室內壁安裝有水平冷卻器，所述鍋體底部安裝有排水管，所述鍋體側面安裝有排油管，所述腔室內設置有過濾機構，所述過濾機構包括過濾板，所述鍋體側面且與過濾板保持同一水平線處開設有排料孔，所述鍋體外側固定安裝有與排料孔相連通的收集箱，所述過濾板上滑動設置有用于推動沉渣至排料孔的推板。油炸食品所掉落的沉渣落入水層，從而被過濾板所攔截，在過濾板上沉渣堆積過多時，通過推板移動，從而推板推動過濾板上的沉渣向排料孔的方向移動，直至被推入收集箱里被收集，使過濾板上堆積的沉渣得到清理，減小堆積。

技術研發人員：仇小明
受保護的技術使用者：寧波紐達蘭智能家居科技有限公司
技術研發日：20240530
技術公布日：2025/4/28
