本發明屬于茶葉生產，具體涉及一種茶葉生產用打散壓揉一體化成型機。

背景技術：

1、茶葉在生產過程中，經過殺青、揉捻后，還需要一個重要的步驟則是對茶葉進行包揉，尤其是在烏龍茶的生產過程中；

2、其需要利用人工將一定量的殺青葉包揉在茶巾中間，然后提起茶巾四角擰成袋狀置于速包機上進行速包呈茶球，最后將速包好的茶球置于平揉機上，調節好壓力，啟動平揉機作業后，松包解塊篩末，當茶葉有茶汁溢出時初烘，反復作業，直至外形達到要求，其包揉造型工序需要反復進行，每批次的造型次數多為20-30次，勞動強度非常大，因此，一天下來制作的茶葉數量非常有限，極大得制約了茶葉的生產規模；

3、對此，市面上也針對茶葉復雜的包揉工序設計出一種壓揉成型機，如公告號為：cn101828610a的一種烏龍茶茶葉壓揉快速成型機，它包括成型槽，所述的成型槽由底面板、左側面板、右側面板和前端面板構成，在成型槽的上面有蓋板，在成型槽內設置由驅動機構驅動的向著前端面板方向移動的前移擠壓板，前移擠壓板擠壓到位后與底面板、前端面板、蓋板、左側面板和右側面板構成了壓縮腔，在壓縮腔的左側和右側分別設置由驅動機構驅動的向著右側移動的右移擠壓板和向著左側移動的左移擠壓板。該成型機自動化水平高、茶葉成型質量好、可以替代茶葉速包機和平板包揉機功能的烏龍茶茶葉壓揉快速成型機。

4、再例如，公告號為：cn109953147b的一種模擬傳統工藝的揉壓式液壓茶葉成型機，包括開蓋的成型槽、推料裝置和一組水平對置安裝于成型槽內的擠壓裝置，所述擠壓裝置包括擠壓動力裝置、旋轉機構和擠壓板，所述兩個擠壓動力裝置固定端安裝在成型槽側壁上且活動端均伸入成型槽內部，所述兩個擠壓板通過旋轉機構傳動連接擠壓動力裝置活動端而在兩個擠壓板之間構成擠壓空間，所述推料裝置作用方向指向擠壓空間，能在提高效率的同時，很大程度的保護茶葉的質量，簡化了包揉工藝，降低生產成本。

5、上述現有技術的原理是，通過推料裝置及擠壓裝置對茶葉的擠壓，使茶葉受到六個方向的力，即前后、左右、上下，通過將茶葉擠壓呈塊狀后，再利用打散設備進行松包，松包后再進行擠壓，反復多次后，茶葉受到不同方向力的擠壓，以形成緊結的顆粒狀；

6、但是，現有技術的壓揉成型機雖然加快了對茶葉的壓揉效率，但在其使用時依然存在不便，即，在茶葉擠壓呈塊狀后，操作人員需要將塊狀的茶葉從成型槽內取出，然后放入打散設備進行打散，打散后的茶葉還要再次放入壓揉成型機中，該過程中茶葉反復的在成型槽中取放，極大得消耗了生產時間，產生勞動強度。

7、鑒于此，本發明提供一種茶葉生產用打散壓揉一體化成型機，來解決上述問題。

技術實現思路

1、本發明的目的在于提供一種茶葉生產用打散壓揉一體化成型機，旨在解決現有技術中不需要將茶葉從成型槽內取出就可對茶葉進行打散，從而解決了茶葉需要頻繁的在成型槽中取放的問題，以進一步降低壓揉工序的勞動強度和提高生產效率。

2、為實現上述目的，本發明提供如下技術方案：一種茶葉生產用打散壓揉一體化成型機，包括壓揉成型機主體包括成型槽，在所述成型槽的開口端鉸接有槽蓋；

3、所述槽蓋的內部開設有活動槽，在槽蓋的頂面且垂直于槽蓋的方向上還開設有連通活動槽的通槽，所述活動槽的內部活動設置有活動件，所述活動件的頂面及底面分別設置有連接件和齒針，活動件通過連接件與設置在所述槽蓋頂面的往復機構相連接，通過所述往復機構的運行，使活動件在活動槽內做往復運動，以驅使齒針將成型槽內的茶葉打散。

4、作為本發明一種茶葉生產用打散壓揉一體化成型機優選的，所述壓揉成型機主體還具有一安裝在所述成型槽側壁上的推料裝置，以及水平對置安裝于所述成型槽相對側壁上的擠壓裝置，所述擠壓裝置的作用方向與所述推料裝置的作用方向垂直；

5、還包括：設置在所述壓揉成型機主體一側用于驅動所述壓揉成型機主體運行的液壓控制系統。

6、作為本發明一種茶葉生產用打散壓揉一體化成型機優選的，在所述推料裝置安裝的成型槽的側壁上還鉸接有開蓋動力裝置，所述開蓋動力裝置的活動端與槽蓋的頂面鉸接，當所述開蓋動力裝置運行時，槽蓋沿與成型槽開口端鉸接處翻轉。

7、作為本發明一種茶葉生產用打散壓揉一體化成型機優選的，所述擠壓裝置包括擠壓動力裝置和擠壓板，所述擠壓動力裝置的活動端伸入成型槽內與擠壓板相連接；

8、所述推料裝置包括推料動力裝置和推料板，所述推料動力裝置的活動端伸入成型槽內與推料板相連接，所述推料動力裝置的活動端到達最大行程端值時，推料板剛好與兩個所述擠壓板的側面貼合，以在所述成型槽內形成壓揉空間，當所述槽蓋閉合時，槽蓋的底面貼合擠壓板的頂面，且所述齒針伸入壓揉空間內。

9、作為本發明一種茶葉生產用打散壓揉一體化成型機優選的，所述往復機構包括驅動件，以及連接在所述驅動件輸出端的轉動軸。

10、作為本發明一種茶葉生產用打散壓揉一體化成型機優選的，所述轉動軸的周側開設有沿其軸線方向延伸的螺旋滑道，位于所述活動件頂面的連接件的一端伸入螺旋滑道內與螺旋滑道相抵接，當所述驅動件運行時，轉動軸沿其軸線做圓周運動并通過連接件使活動件沿其軸線方向做往復運動。

11、作為本發明一種茶葉生產用打散壓揉一體化成型機優選的，所述轉動軸的表面為螺紋結構，位于所述活動件頂面的連接件的一端套設在所述轉動軸的外部并于所述轉動軸螺紋連接。

12、作為本發明一種茶葉生產用打散壓揉一體化成型機優選的，所述往復機構還包括相對設置在所述槽蓋頂面用于支撐轉動軸的支撐架，所述轉動軸貫穿一組所述支撐架與另一組所述支撐架轉動連接。

13、作為本發明一種茶葉生產用打散壓揉一體化成型機優選的，所述往復機構包括：固定連接在所述槽蓋頂面的“ㄇ”形支撐架，以及豎直安裝在所述支撐架頂部的驅動件，所述驅動件的輸出端貫穿支撐架的頂面與水平設置的轉動軸的一端相連接，所述轉動軸遠離驅動件輸出端的另一端與連接件活動連接。

14、作為本發明一種茶葉生產用打散壓揉一體化成型機優選的，所述連接件為中空的橢圓形結構，其延伸方向與推料裝置的作用方向平行，所述驅動件與連接件的連接端設置有柱狀凸起，柱狀凸起伸入連接件的中空內，當驅動件轉動時，轉動軸通過柱狀凸起帶動連接件在平行于擠壓裝置的作用方向做往復運動。

15、與現有技術相比，本發明的有益效果是：

16、本發明通過在槽蓋的頂面安裝往復機構，并在槽蓋內活動設置活動件，以及連接在活動件底部并伸入壓揉空間內的齒針，使得當往復機構運行時，可帶動活動件在槽蓋內做往復運動，從而使伸入壓揉空間內的齒針對塊狀的茶葉直接進行打散，以便二次擠壓，從而在根本上解決了壓揉后的茶葉需要頻繁從成型槽內取出的問題，有效降低了勞動強度，提高壓揉造型工序的效率。

技術特征：

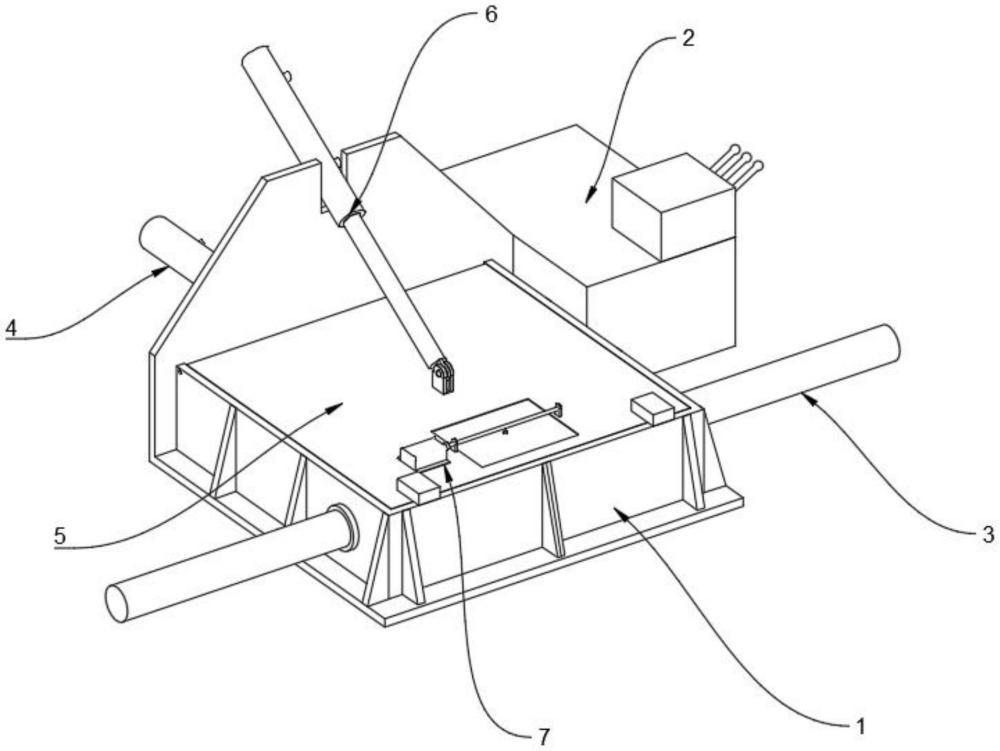

1.一種茶葉生產用打散壓揉一體化成型機，包括壓揉成型機主體，其特征在于：所述壓揉成型機主體包括成型槽(1)，在所述成型槽(1)的開口端鉸接有槽蓋(5)；

2.根據權利要求1所述的茶葉生產用打散壓揉一體化成型機，其特征在于：所述壓揉成型機主體還具有一安裝在所述成型槽(1)側壁上的推料裝置(4)，以及水平對置安裝于所述成型槽(1)相對側壁上的擠壓裝置(3)，所述擠壓裝置(3)的作用方向與所述推料裝置(4)的作用方向垂直；

3.根據權利要求2所述的茶葉生產用打散壓揉一體化成型機，其特征在于：在所述推料裝置(4)安裝的成型槽(1)的側壁上還鉸接有開蓋動力裝置(6)，所述開蓋動力裝置(6)的活動端與槽蓋(5)的頂面鉸接，當所述開蓋動力裝置(6)運行時，槽蓋(5)沿與成型槽(1)開口端鉸接處翻轉。

4.根據權利要求2所述的茶葉生產用打散壓揉一體化成型機，其特征在于：所述擠壓裝置(3)包括擠壓動力裝置(31)和擠壓板(32)，所述擠壓動力裝置(31)的活動端伸入成型槽(1)內與擠壓板(32)相連接；

5.根據權利要求1-4任一項所述的茶葉生產用打散壓揉一體化成型機，其特征在于：所述往復機構(7)包括驅動件(71)，以及連接在所述驅動件(71)輸出端的轉動軸(72)。

6.根據權利要求5所述的茶葉生產用打散壓揉一體化成型機，其特征在于：所述轉動軸(72)的周側開設有沿其軸線方向延伸的螺旋滑道，位于所述活動件(8)頂面的連接件(10)的一端伸入螺旋滑道內與螺旋滑道相抵接，當所述驅動件(71)運行時，轉動軸(72)沿其軸線做圓周運動并通過連接件(10)使活動件(8)沿其軸線方向做往復運動。

7.根據權利要求5所述的茶葉生產用打散壓揉一體化成型機，其特征在于：所述轉動軸(72)的表面為螺紋結構，位于所述活動件(8)頂面的連接件(10)的一端套設在所述轉動軸(72)的外部并于所述轉動軸(72)螺紋連接。

8.根據權利要求6或7所述的茶葉生產用打散壓揉一體化成型機，其特征在于：所述往復機構(7)還包括相對設置在所述槽蓋(5)頂面用于支撐轉動軸(72)的支撐架(73)，所述轉動軸(72)貫穿一組所述支撐架(73)與另一組所述支撐架(73)轉動連接。

9.根據權利要求1-4任一項所述的茶葉生產用打散壓揉一體化成型機，其特征在于：所述往復機構(7)包括固定連接在所述槽蓋(5)頂面的“ㄇ”形支撐架(73)，以及豎直安裝在所述支撐架(73)頂部的驅動件(71)，所述驅動件(71)的輸出端貫穿支撐架(73)的頂面與水平設置的轉動軸(72)的一端相連接，所述轉動軸(72)遠離驅動件(71)輸出端的另一端與連接件(10)活動連接。

10.根據權利要求9所述的茶葉生產用打散壓揉一體化成型機，其特征在于：所述連接件(10)為中空的橢圓形結構，其延伸方向與推料裝置(4)的作用方向平行，所述驅動件(71)與連接件(10)的連接端設置有柱狀凸起，柱狀凸起伸入連接件(10)的中空內。

技術總結
本發明屬于茶葉生產技術領域，具體涉及一種茶葉生產用打散壓揉一體化成型機，包括壓揉成型機主體，以及設置在所述壓揉成型機主體一側用于驅動所述壓揉成型機主體運行的液壓控制系統，所述槽蓋的內部開設有活動槽，所述活動槽的內部活動設置有活動件，所述活動件的頂面中心處及底面分別設置有連接件和均勻排布的齒針，所述連接件與設置在所述槽蓋頂面的往復機構相連接。本發明通過在槽蓋的頂面安裝往復機構，并在槽蓋內活動設置活動件，以及連接在活動件底部并伸入壓揉空間內的齒針，使得當往復機構運行時，可帶動活動件在槽蓋內做往復運動，從而使伸入壓揉空間內的齒針對塊狀的茶葉直接進行打散，以便二次擠壓。

技術研發人員：方國強,方建武,黃益勝,方國范,王強松,方素霞,楊軍
受保護的技術使用者：黃山市新安源有機茶開發有限公司
技術研發日：
技術公布日：2025/4/28
