本發明涉及糧食儲存領域，特別是涉及一種微正壓循環氣調儲糧新工藝。

背景技術：

1、糧食儲存事關國家糧食安全，現在糧食儲存比較綠色是氮氣、二氧化碳等氣調儲存。現氮氣氣調儲糧過程，用制氮機產出的氮氣把糧堆內空氣進行置換，當濃度下降后再進行補氣，保持一定時間氮氣濃度，達到殺蟲害目的，由于倉房氣密性難做到完全密閉，特別是筒倉，氣調儲糧無氣囊，易出現外界空氣進入倉內，稀釋倉內氮氣濃度，導致氮氣濃度降低，難維持有效濃度，影響氮氣氣調殺蟲效果，在氣調儲糧中為了維持或提高氮氣濃度，現提出一種微正壓循環氣調儲糧新工藝，通過對倉內持續小量補氣，確保倉內氮氣壓力略高于大氣壓，阻止外界空氣進入倉內，有效保證倉內氮氣濃度，提高氮氣氣調殺蟲效果。

技術實現思路

1、本發明旨在至少解決現有技術中存在的技術問題之一。為此，本發明提出一種微正壓循環氣調儲糧新工藝，確保倉內氮氣壓力略高大氣壓，防止外界空氣進入倉內，通過循環補充氮氣，起到維持或提高氮氣濃度，達到提高氮氣氣調殺蟲效果的目的。

2、根據本發明實施例的一種微正壓循環氣調儲糧新工藝，包括：大型制氮機、小型制氮機、減壓閥、壓力傳感發射器、壓力傳感接收器、氮氣濃度傳感發射器、氮氣濃度傳感接收器、除濕裝置、降溫裝置，實施中涉及倉房，倉房進風口、倉房出風口、管道、糧食。先用大型制氮機產出的氮氣，對糧堆內的空氣進行置換，當倉內氮氣濃度達98％或設定的濃度后，運用小型制氮機對裝糧食的倉內進行長時間或間歇性循環充氮氣，維持或提高倉內氮氣濃度，小型制氮機制氮氣所需氣體從倉房出風口出來的倉內氣體和外界的空氣提供，通過減壓閥、壓力傳感發射器、壓力傳感接收器控制氮氣壓力輸出，氮氣通過倉房進風口進入倉內，控制維持倉內糧堆空間處于一種微正壓狀態，阻止外界空氣進入倉內，維持或提高倉內氮氣濃度，有效保證倉內氮氣濃度，提高氮氣氣調殺蟲效果。通過壓力傳感發射器、壓力傳感接收器、氮氣濃度傳感發射器、氮氣濃度傳感接收器控制小型制氮機是否工作及是否輸送氮氣。通過除濕裝置、降溫裝置調控氣體的溫濕度。小型制氮機、除濕裝置、降溫裝置都可獨立操作，根據需要開啟。

3、根據本發明實施例的一種微正壓循環氣調儲糧新工藝，至少具有如下技術效果：通過小型制氮機對倉內空間進行持續循環補充氮氣，和氮氣輸送壓力控制，確保倉內氮氣壓力略高于大氣壓，防止外界空氣進入倉內，通過持續循環補充氮氣，有效維持或提高倉內氮氣濃度，確保倉內保持有效氮氣濃度，提高氮氣氣調殺蟲效果。除濕裝置、降溫裝置調控氣體的溫濕度，提高糧食儲存安全性。

4、根據本發明的一些實施例，所述小型制氮機制氮氣方式，一種循環制氮氣，小型制氮機制氮氣所需氣體從倉房出風口出來倉內氣體和外界空氣提供，另一種直接制氮氣，小型制氮機制氮氣所需氣體直接外界空氣提供，大型制氮機和小型制氮機根據需要選擇適合的制氮方式。

5、根據本發明的一些實施例，所述除濕裝置，如除濕機，根據需要配置，接在出風管道或進風管道上，除濕量根據需要進行配置，滿足氣密要求。

6、根據本發明的一些實施例，所述降溫裝置，如空調制冷設備，根據需要配置，接在出風管道或進風管道上，制冷量根據需要進行配置，滿足氣密要求。

7、根據本發明的一些實施例，所述壓力傳感發射器，能檢測倉內壓力值，能把檢測的數據發射，并具有遠程數據傳輸功能。

8、根據本發明的一些實施例，所述壓力傳感接收器，能接收壓力傳感發射器的信息，還能設定工作壓力范圍，聯接小型制氮機，根據設定值控制小型制氮機作業。

9、根據本發明的一些實施例，所述小型制氮機，根據需求選擇型號及產量，并具有遠程控制系統。

10、根據本發明的一些實施例，所述倉房出風口，具有壓力閥，能根據壓力情況控制是否出風，倉房出風口出來的氣體輸入小型制氮機制或直接排放到空氣中。

11、根據本發明的一些實施例，所述氮氣為其中氣調儲糧一種方式，可適用于其他氣體氣調儲糧方式。氣調儲糧所需氣體，機器制造或直接提供。

12、根據本發明的一些實施例，所述循環，能按需要使用，若不需要，可直接補氣方式進行。

13、在本發明的一些實施例中，管道可制作隔熱管道。

14、本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。

技術特征：

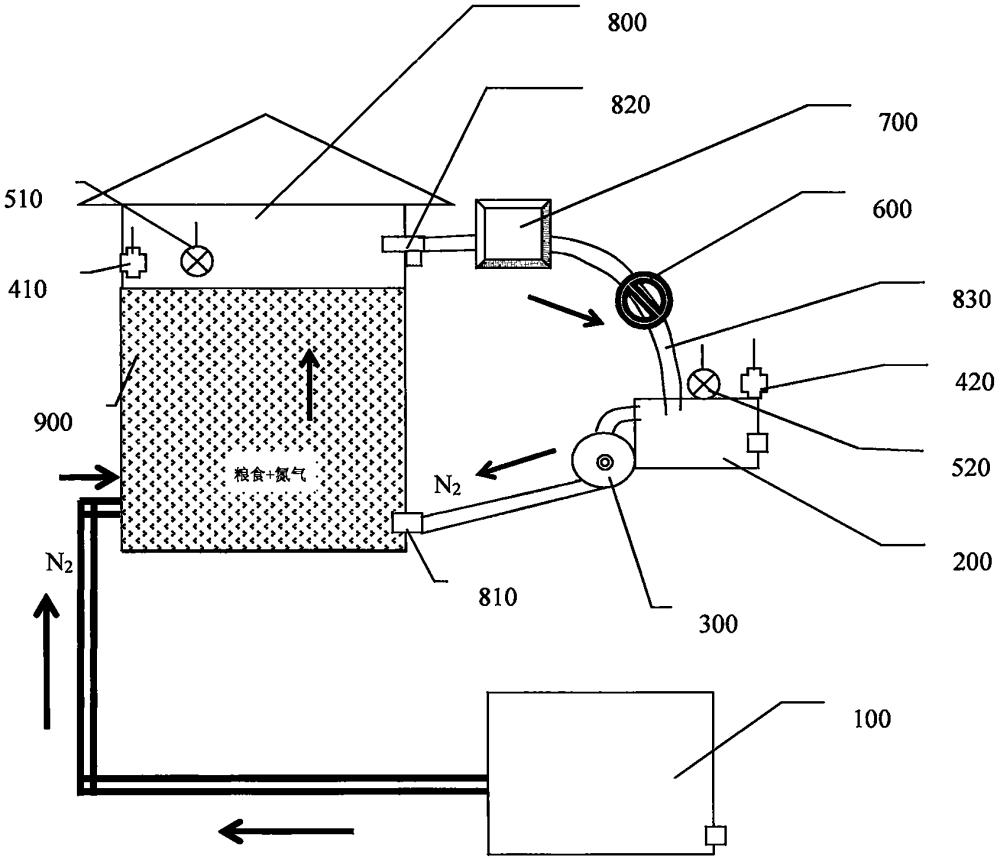

1.一種微正壓循環氣調儲糧新工藝，其特征在于包括：大型制氮機100、小型制氮機200、減壓閥300、壓力傳感發射器410、壓力傳感接收器420、氮氣濃度傳感發射器510、氮氣濃度傳感接收器520、除濕裝置600、降溫裝置700，實施中涉及倉房800，倉房進風口810、倉房出風口820、管道830、糧食900。

2.根據權利要求1所述微正壓循環氣調儲糧新工藝，其特征在于：根據本發明的一些實施例，所述小型制氮機200制氮氣方式，一種循環制氮氣，小型制氮機200制氮氣所需氣體從倉房出風口820出來倉內氣體和外界空氣提供，充分利用倉內較高濃度氮氣，減少小型制氮機200制氮氣能耗，另一種直接制氮氣，小型制氮機200制氮氣所需氣體直接外界空氣提供，大型制氮機100和小型制氮機200根據需要選擇適合的制氮方式。

3.根據權利要求1所述微正壓循環氣調儲糧新工藝，其特征在于：所述除濕裝置600，如除濕機，根據需要配置，接在管道830上，除濕量根據需要進行配置，滿足氣密要求。

4.根據權利要求1所述微正壓循環氣調儲糧新工藝，其特征在于：所述降溫裝置700，如空調制冷設備，根據需要配置，接在管道830上，制冷量根據需要進行配置，滿足氣密要求。

5.根據權利要求1所述微正壓循環氣調儲糧新工藝，其特征在于：所述壓力傳感發射器400，能檢測倉內壓力值，能把檢測的數據發射，并具有遠程數據傳輸功能。

6.根據權利要求1所述微正壓循環氣調儲糧新工藝，其特征在于：所述壓力傳感接收器500，能接收壓力傳感發射器400的信息，還能設定工作壓力范圍，聯接小型制氮機200，根據設定值控制小型制氮機200作業。

7.根據權利要求1所述微正壓循環氣調儲糧新工藝，其特征在于：所述小型制氮機200，根據需求選擇型號及產量，并具有遠程控制系統，可增加輪子制作移動式，不增加輪子可用叉車移動。

8.根據權利要求1所述微正壓循環氣調儲糧新工藝，其特征在于：所述倉房出風口820，具有壓力閥，能根據壓力情況控制是否出風，倉房出風口820出來的氣體輸入小型制氮機200制或直接排放到空氣中。

9.根據權利要求1所述微正壓循環氣調儲糧新工藝，其特征在于：所述氮氣為其中氣調儲糧一種方式，可適用于其他氣體氣調儲糧方式，如二氧化碳等氣體。氣調儲糧所需氣體，機器制造或直接提供。

10.根據權利要求1所述微正壓循環氣調儲糧新工藝，其特征在于：所述循環，能按需要使用，若不需要，可直接補氣方式進行。管道可制作隔熱管道。

技術總結
本發明公開了一種微正壓循環氣調儲糧新工藝，包括：大型制氮機、小型制氮機、減壓閥、壓力傳感發射器、壓力傳感接收器、氮氣濃度傳感發射器、氮氣濃度傳感接收器、除濕裝置、降溫裝置，實施中涉及倉房、倉房進風口、倉房出風口、管道、糧食。現在糧食氮氣等綠色氣調儲存。由于倉房氣密性難做到完全密閉，易出現外界空氣進入倉內，稀釋倉內氮氣等濃度，導致氮氣等濃度難維持，影響氮氣等氣調殺蟲效果。本發明通過對倉內循環持續補氣，確保倉內氮氣壓力略高于大氣壓，阻止外界空氣進入倉內，有效保證倉內氮氣濃度，提高氮氣氣調殺蟲效果，并具備調濕調溫功能，提高儲糧安全性，操作方便，綠色環保。

技術研發人員：黃啟迪,賀克軍,張震
受保護的技術使用者：中央儲備糧江門直屬庫有限公司
技術研發日：
技術公布日：2025/4/28
