本發明屬于智能穿戴設備技術領域，尤其涉及一種智能頭盔近電感應器外掛件。

背景技術：

傳統的外觀件安裝方式都是通過3m膠以粘結的方式粘在頭盔本體上，這種粘結的方式雖然安裝比較方便，但是時間長了后容易失去粘性而掉落，當需要更換時膠也會黏在頭盔本體上，難以處理，影響外觀和二次粘結。

技術實現要素：

本發明的發明目的是：為了解決現有技術中存在的以上問題，本發明提出了一種智能頭盔近電感應器外掛件。

本發明的技術方案是：一種智能頭盔近電感應器外掛件，所述近電感應器外掛件安裝在智能頭盔外側，所述近電感應器外掛件與智能頭盔的接觸面貼合所述智能頭盔外側輪廓；所述近電感應器外掛件內部設置有一螺紋孔，所述智能頭盔與所述螺紋孔對應位置設置有一通孔；所述智能頭盔通過一穿過其通孔的螺釘與所述近電感應器外掛件的螺紋孔固定連接。

進一步地，所述螺釘采用十字盤頭螺釘。

本發明的有益效果是：本發明將近電感應器外掛件與智能頭盔的接觸面貼合智能頭盔外側輪廓，通過螺釘將近電感應器外掛件與智能頭盔進行固定，能夠方便近電感應器外掛件進行更換，同時保持近電感應器外掛件與智能頭盔的貼合程度，結構簡單可靠，具有廣泛的應用前景。

附圖說明

圖1是本發明的智能頭盔近電感應器外掛件的結構示意圖。

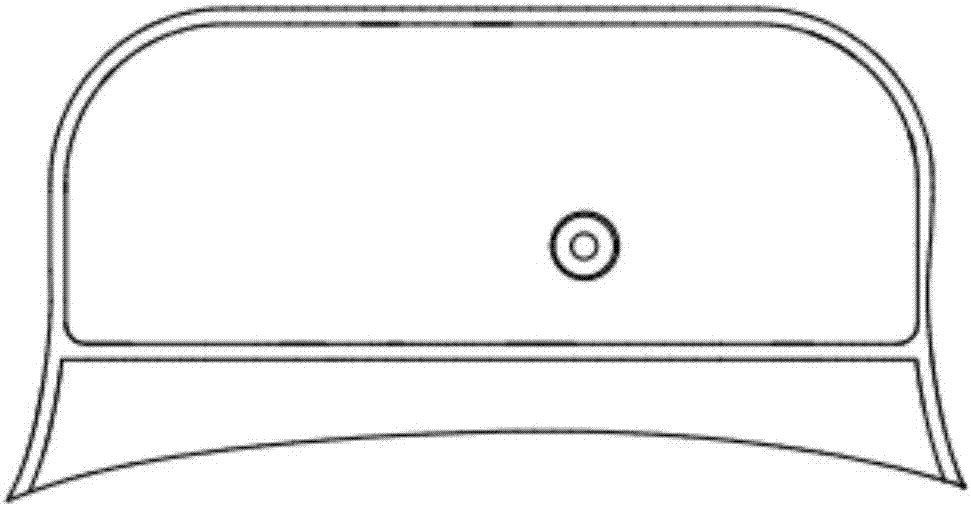

圖2是本發明的智能頭盔近電感應器外掛件的后視圖。

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施例僅用以解釋本發明，并不用于限定本發明。

如圖1所示，為本發明的智能頭盔近電感應器外掛件的結構示意圖。一種智能頭盔近電感應器外掛件，所述近電感應器外掛件安裝在智能頭盔外側，所述近電感應器外掛件與智能頭盔的接觸面貼合所述智能頭盔外側輪廓；所述近電感應器外掛件內部設置有一螺紋孔，所述智能頭盔與所述螺紋孔對應位置設置有一通孔；所述智能頭盔通過一穿過其通孔的螺釘與所述近電感應器外掛件的螺紋孔固定連接。如圖2所示，為本發明的智能頭盔近電感應器外掛件的后視圖。

本發明設置電感應器外掛件與智能頭盔的接觸面的輪廓與智能頭盔外側輪廓保持一致，從而保證近電感應器外掛件與智能頭盔良好的貼合率。

本發明通過將近電感應器外掛件的螺紋孔與智能頭盔側方的通孔對齊，兩者輪廓貼合，然后將一顆十字盤頭螺釘從智能頭盔內部穿過通孔，再與近電感應器外掛件內部的螺紋孔配合，鎖緊螺釘，從而將智能頭盔與近電感應器外掛件進行固定。

本發明的智能頭盔與近電感應器外掛件固定安裝后，智能頭盔與近電感應器外掛件貼合緊密，不會有晃動；當需要取掉或更換近電感應器外掛件時，將十字盤頭螺釘取下就可以輕松取下近電感應器外掛件。

本領域的普通技術人員將會意識到，這里所述的實施例是為了幫助讀者理解本發明的原理，應被理解為本發明的保護范圍并不局限于這樣的特別陳述和實施例。本領域的普通技術人員可以根據本發明公開的這些技術啟示做出各種不脫離本發明實質的其它各種具體變形和組合，這些變形和組合仍然在本發明的保護范圍內。

技術特征：

技術總結
本發明公開了一種智能頭盔近電感應器外掛件。其安裝在智能頭盔外側，所述近電感應器外掛件與智能頭盔的接觸面貼合所述智能頭盔外側輪廓；所述近電感應器外掛件內部設置有一螺紋孔，所述智能頭盔與所述螺紋孔對應位置設置有一通孔；所述智能頭盔通過一穿過其通孔的螺釘與所述近電感應器外掛件的螺紋孔固定連接。本發明將近電感應器外掛件與智能頭盔的接觸面貼合智能頭盔外側輪廓，通過螺釘將近電感應器外掛件與智能頭盔進行固定，能夠方便近電感應器外掛件進行更換，同時保持近電感應器外掛件與智能頭盔的貼合程度，結構簡單可靠，具有廣泛的應用前景。
