本實用新型涉及醫療機械技術領域，尤其是一種患兒檢查固定裝置。

背景技術：

通常，給低齡患兒做檢查會相當困難，患兒由于具有好動、耐性低、承受能力差等特點，會很難乖乖不動呆在床上接收醫生檢查或治療，往往還需要眾多醫護人員或患兒父母幫忙將患兒按住固定，但這會造成患兒受痛，反而掙扎得更激烈，加大醫生檢查難度。申請?zhí)?01420742257.X公開了“一種兒科用檢查床”的實用新型專利，該實用新型的原理是通過在床本體上安裝視頻播放裝置，通過播放影像以吸引患兒注意力，使患兒保持安靜，保證醫護工作順利進行，但此實用新型存在的不足之處是，體積龐大，占用地方多，并且制作成本高昂，不利于當前我國大部分醫院的推廣普及，同時，如觀看時間過長，還會對患兒的視力造成傷害，或造成對電子產品的依賴，存在制約性。

技術實現要素：

本實用新型克服了現有技術中的缺點，提供一種患兒檢查固定裝置，結構簡單，生產成本低，方便拆卸，對患兒固定效果好，有利于醫護工作的開展。

為了解決上述技術問題，本實用新型是通過以下技術方案實現的：

一種患兒檢查固定裝置，包括床墊、用于固定膝蓋位置的第一束帶以及用于固定肩部位置的第二束帶，所述床墊的頭部位置設置有凹弧位、兩端間隔設置有若干個紐扣，所述第一束帶和第二束帶的兩端連接有固定段，所述固定段上設置有與所述紐扣配套使用的扣孔，所述床墊下方還設置有用于固定在床上的安裝架。

進一步地，所述第二束帶的寬度大于所述第一束帶的寬度，所述第一束帶的中部設置有第一彈性段，所述第一彈性段的兩端與所述固定段縫接，所述所述第二束帶的中部設置有第二彈性段，所述第二彈性段的兩端與所述固定段縫接，所述第一彈性段的彈力大于所述第二彈性段的彈力。

進一步地，所述安裝架包括平板，所述床墊的下表面與所述平板的上表面固接，所述平板的下方設置有第一側板和第二側板，所述第一側板和第二側板之間設置有支撐臺，所述第一側板和支撐臺與所述平板固結，所述第二側板與所述平板滑接，所述第二側板中部連接有螺桿，所述螺桿的一端連接有把手。

進一步地，所述第一側板和第二側板的下端設置有掛鉤。

進一步地，所述平板上設置有導軌，所述第二側板設置有與所述導軌配套使用的滑塊。

進一步地，所述導軌上設置有限位塊。

進一步地，所述紐扣的間隔是5～7cm。

進一步地，所述第一束帶的寬度是38～40cm，所述第二束帶的寬度是62～66cm。

與現有技術相比，本實用新型的有益效果是：

(1)舒適、滿足不同身高的患兒使用：在床墊的頭部位置設置有凹弧位，符合人體頭部后腦勺的弧度設計，令后腦勺支撐位受力均勻，使患兒頭部舒適，并能起到固定作用，同時，第一束帶和第二束帶均是通過設置在兩端的扣孔與床墊兩端的紐扣連接，使第一束帶和第二束帶能靈活安裝在床墊的不同位置，可供不同身高的患兒使用；(2)使用靈活：本實用新型是通過安裝架與普通病床固定，將本實用新型放置在普通病床上，轉動螺桿，能使第二側板往病床方向滑動，使第一側板和第二側板對病床進行夾緊固定，當不需要使用時，使第二側板松開，可將本實用新型取走，能適應不同寬度的病床使用，對醫院而言，不需額外訂做或購置兒童病床，節約成本，并且不對普通病床的正常使用造成影響。

附圖說明

附圖用來提供對本實用新型的進一步理解，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制，在附圖中：

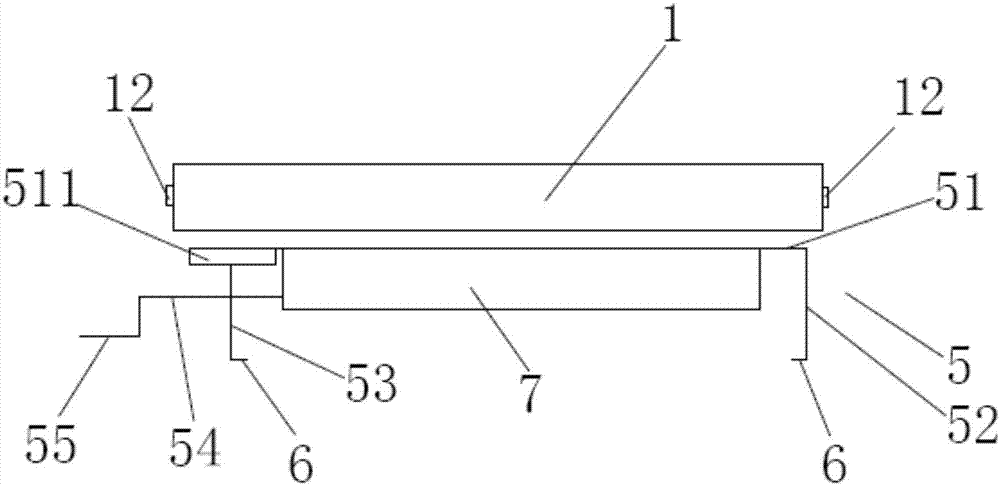

圖1是本實用新型所述患兒檢查固定裝置的側視圖；

圖2是本實用新型所述患兒檢查固定裝置的正視圖；

圖3是第一束帶和第二束帶的示意圖。

圖中：1—床墊，11—凹弧位，12—紐扣，2—第一束帶，21—第一彈性段，3—第二束帶，31—第二彈性段，4—固定段，41—扣孔，5—安裝架，51—平板，511—導軌，5111—限位塊，52—第一側板，53—第二側板，531—滑塊，54—螺桿，55—把手，6—掛鉤，7—支撐臺。

具體實施方式

以下結合附圖對本實用新型的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本實用新型，并不用于限定本實用新型。

如圖1至3，一種患兒檢查固定裝置，包括床墊1、用于固定膝蓋位置的第一束帶2以及用于固定肩部位置的第二束帶3，在床墊1的頭部位置設置有凹弧位11，凹弧位11能使患兒頭部放置舒適，在床墊1的兩端間隔設置有若干個紐扣12，在第一束帶2和第二束帶3的兩端連接有固定段4，固定段4上設置有與紐扣12配套使用的扣孔41，通過扣孔41與紐扣12連接，能將第一束帶2和第二束帶3的兩端固定在床墊1的左右兩側，起到固定患兒膝蓋位置和肩部位置的作用，并且還能根據不同患兒的高度靈活調節第一束帶2和第二束帶3與床墊1的連接位置，優選地，第二束帶3的寬度大于第一束帶1的寬度，這主要考慮到第二束帶3不僅要固定住患兒的肩部，也要把患兒的手臂也要一同進行固定，而第一束帶2主要是固定膝蓋部分的發力部位，則不需要設計得過寬，節省制作材料；在第一束帶2的中部設置有第一彈性段21，第一彈性段21的兩端與固定段4縫接，第二束帶3的中部設置有第二彈性段31，第二彈性段31的兩端與固定段4縫接，第一彈性段21的彈力大于第二彈性段31的彈力，這主要考慮，患兒掙扎時腳部所發出的力量要大于肩部位置，同時，第一束帶2和第二束帶3的中部位置采用彈性材料，既能使患兒感覺舒適，也能增強束縛力度。

在床墊1下方還設置有用于固定在床上的安裝架5，安裝架5包括平板51，床墊1的下表面與平板51的上表面固接，平板的下方設置有第一側板52和第二側板53，第一側板52和第二側板53之間設置有支撐臺7，使用時，支撐臺7與病床面接觸，其支撐本實用新型的作用，第一側板52和支撐臺7與平板51焊結，在平板51上設置有導軌511，第二側板53設置有與導軌511配套使用的滑塊531，在第二側板53中部連接有螺桿54，螺桿54的一端連接有把手55，用手轉動把手55，驅使螺桿54轉動，能令第二側板53往病床方向滑動，從而將病床夾緊，使本實用新型固定在病床上使用，在第一側板52和第二側板53的下端設置有掛鉤6，掛鉤6用于扣接病床邊緣，加大穩固性，在導軌511上固接有限位塊5111，用于防止第二側板53在松開時不慎滑出導軌511。

優選地，紐扣12的間隔是6cm。

優選地，第一束帶2的寬度是39cm，第二束帶3的寬度是64cm。

最后應說明的是：以上僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換，但是凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
