本發明涉及內窺鏡的制造，特別地涉及內窺鏡操控線張緊方法和線張緊機器。

背景技術：

1、內窺鏡是已知的，并且用于視覺導航進入中空的器官和體腔并對中空的器官和體腔進行檢查和診斷，以及可選地用于輔助外科手術，例如用于目標組織取樣。內窺鏡包括比如胃鏡和支氣管鏡等手術專用內窺鏡。內窺鏡可以包括在近端處由操作者抓握的手柄、以及從手柄向遠側延伸的柔性長形插入軟線。替代地，內窺鏡可以在近端處包括接口，該接口用于與驅動裝置協作，例如用于實施機器人內窺鏡。插入軟線可以包括插入管，該插入管在可由操作者控制的高度可彎曲的(例如，鉸接的)彎曲區段的端部處的遠側端頭部終止。端頭部可以包括從彎曲區段向遠側延伸的觀察光學系統。

2、彎曲區段可以是通過操控線可控制的，這些操控線連接到遠端處的彎曲區段并且延伸到近端處的手柄。手柄處的致動器或控制機構(比如輪狀件或杠桿)允許操作者張緊或松弛操控線，從而使彎曲區段彎曲。操控線可以是鮑登拉索(bowden?cable)，這些鮑登拉索包括布置在線管或護套內的拉線。當線管的各端保持不動時，拉線的近端相對于線管的移動被傳遞到遠端以作為拉線的遠端相對于線管的相應移動?？梢蕴峁┒鄠€操控線以使彎曲區段在特定方向上彎曲，比如在兩個相反方向上或在四個方向(例如，在第一平面中的兩個相反方向和在與第一平面成直角的第二平面中的兩個相反方向)上彎曲。

3、因此，使用致動器，允許操作者借助于一系列動作將內窺鏡的遠側端頭推進到期望的位置，該一系列動作尤其包括：使彎曲區段在期望的方向上彎曲、推進長形插入軟線、以及扭轉長形插入軟線。

4、內窺鏡的適當彎曲性能和手感是內窺鏡對于操作者而言重要的品質參數。優選地，彎曲應在沒有游隙的情況下執行，以將力從致動器直接傳遞到彎曲區段。因此，拉線應被預張緊到一定程度以避免松弛，但另一方面不能過度預張緊，否則會使結構變形、增加摩擦，并且劣化彎曲性能和手感。

技術實現思路

1、在此背景下，目的是提供一種適合于使線至少一些方面自動化張緊的方法，以解決內窺鏡(特別是一次性內窺鏡、甚至更特別是雙平面內窺鏡(也稱為4向彎曲內窺鏡))制造過程中的比如成本、操作者安全和操控線張緊質量等問題。

2、通過該方法生產的內窺鏡應達到內窺鏡的一般性能的高標準。還期望降低生產成本、特別是一次性內窺鏡的生產成本，以提高它們的價值。

3、另一個目的是提供一種適合于實施所述方法并因此制造所述內窺鏡的機器和系統。

4、方法、機器和系統的優點包括更快的制造過程、內窺鏡穩固與操控線張緊的分離(使得操作者可以在機器張緊一個內窺鏡的操控線時穩固另一個內窺鏡)以及減少操控線張緊的差異(這提高了內窺鏡的質量)。

5、本公開的第一方面涉及一種用于張緊內窺鏡的操控線的方法。在一個實施例中，該方法包括將內窺鏡的子組件穩固到內窺鏡托盤，將內窺鏡托盤安裝到線張緊機器，并且使線張緊機器執行包括以下的過程：張緊子組件的操控線，感測操控線中的張力，并且響應于張力超過張力閾值，壓接操控線的端部。

6、子組件可以包括手柄和具有彎曲區段的插入軟線。操控線可以包括第一拉線和第二拉線，第一拉線和第二拉線從插入軟線的遠端延伸到手柄并且穩固到遠端，使得第一拉線和/或第二拉線的張緊引起彎曲區段彎曲。

7、線張緊機器可以包括線接合夾持器和線緊固件。夾持器張緊操控線，并且線接合夾持器將操控線的端部彼此壓接。

8、在第一實施例的變型中，用于張緊內窺鏡的操控線的方法包括：

9、提供半組裝的內窺鏡，該半組裝的內窺鏡包括手柄和從手柄沿遠側方向延伸的插入軟線，該插入軟線具有連接到第一拉線和第二拉線的遠側彎曲區段，每根拉線具有在彎曲區段的遠端處連接在彎曲區段的第一線端，并且布置在從彎曲區段的近端延伸到手柄的相應的線管中，每根拉線具有進一步延伸出線管的近端，

10、提供包括第一線夾持器和第二線夾持器的線張緊器，

11、提供線緊固件，

12、相對于線張緊器和線緊固件穩固半組裝的內窺鏡，

13、將每個線夾持器布置成夾持這些拉線中的相應一根拉線，

14、啟動線張緊器以張緊這些拉線，以及

15、啟動線緊固件以將這些拉線固定在張緊狀態。

16、盡管這些線被稱為第一線和第二線，但是這些線可以由一根單線構成，該單線在其長度的中間處或附近固定在內窺鏡的遠端處，并然后形成沿內窺鏡的近端的方向延伸的兩個線端。當組裝內窺鏡時，需要注意，拉線從彎曲致動器到彎曲區段的長度正確及張力正確而不會存在松弛。也就是說，拉線的長度應優選地確保彎曲致動器的中間中立位置對應于彎曲區段的伸直未彎曲狀態。

17、這些線的張緊可以順序地進行，但是在根據第一方面的實施例中，一根線的至少一些張緊與在另一根線上執行的至少一些張緊同時發生。這可以有利于降低兩根線具有不同張力的潛在風險，兩根線具有不同張力可能導致插入軟線在中立位置具有非直構型或在兩個方向上具有不同彎曲性能。目前優選的是，兩根線的張緊在彼此的+/-10秒內進行。

18、拉線的固定可以通過任何合適的方法進行，比如熱鉚接、膠合、焊接、借助于固定螺釘?shù)?。然而，在根?jù)第一方面的實施例中，拉線的固定是通過壓接來執行的，壓接被認為是非常快速且穩固的固定類型。壓接應理解為將壓接殼體布置在線上并且使壓接殼體永久變形以固定地擠壓線。以這種方式，兩個重疊的線部分可以彼此固定，由此排除線部分之間的任何平移。另外，如果認為有利，可以在壓接殼體內的線上添加粘合劑。拉線可以由任何合適的材料制成，該材料比如是金屬(例如，鋼)或聚合物。作為示例，拉線的直徑可以是0.25mm。

19、半組裝的內窺鏡可以直接安裝在線張緊機器中。為了進一步促進自動化，建議該方法的前述實施例進一步包括：

20、提供單獨的內窺鏡固定裝置，

21、將半組裝的內窺鏡穩固到固定裝置，

22、將固定裝置上的半組裝的內窺鏡與線張緊器和線緊固件相匹配。

23、提供單獨的固定裝置可以提高生產速度，因為穩固半組裝的內窺鏡將獨立于線張緊器和線緊固件，并且穩固半組裝的內窺鏡的潛在手動過程將不需要停止機器，而是可以線外進行，并且潛在地可以對并行的并且被供應到機器的單獨固定裝置中的兩個或更多個內窺鏡執行穩固步驟。

24、根據第一方面的前述實施例的變型，該方法包括：

25、在啟動線張緊器之前將插入軟線穩固于直構型，

26、在啟動線張緊器之前穩固彎曲致動器位置。

27、這可以進一步降低產品差異的潛在風險，例如線張緊的差異會導致插入軟線的不同彎曲性能或非直構型。

28、線張緊器可以包括線性致動器、旋轉馬達以及其他選項。線性致動器目前被認為是相對簡單且有效的解決方案。

29、線性致動器可以包括力傳感器，這些力傳感器可以實現反饋并減少差異。

30、拉力可以在1n至5n的區間內，比如2.5n至3.5n，目前認為這提供了良好的結果。例如，在這個區間中的拉力引起拉線的適度預張緊，顯著降低了即使在延長的儲存期之后松弛的風險，延長的儲存期可能導致部件的一些松弛和蠕變。

31、為了進一步降低任何潛在的差異風險，兩個力傳感器和致動器可以聯接并且被配置成以匹配的運動相互跟隨。

32、在線張緊過程中，兩個傳感器之間的最大拉力差可以為1n，這被認為提供了良好的結果。這可以通過持續監測拉力來實現，以確保拉力不超過1n。如果一個致動器的拉力超過另一個致動器的拉力1n，則具有最高拉力的致動器應減速或停止，直到另一個致動器追趕上。

33、本公開的第二方面涉及一種使用根據第一方面的方法制造的內窺鏡。

34、根據第二方面的實施例，內窺鏡包括布置在手柄內部處的線方向引導件。線方向引導件可以使線的拉動方向改變?yōu)橹付ǖ姆较?，從而可以促進線的適當張緊。

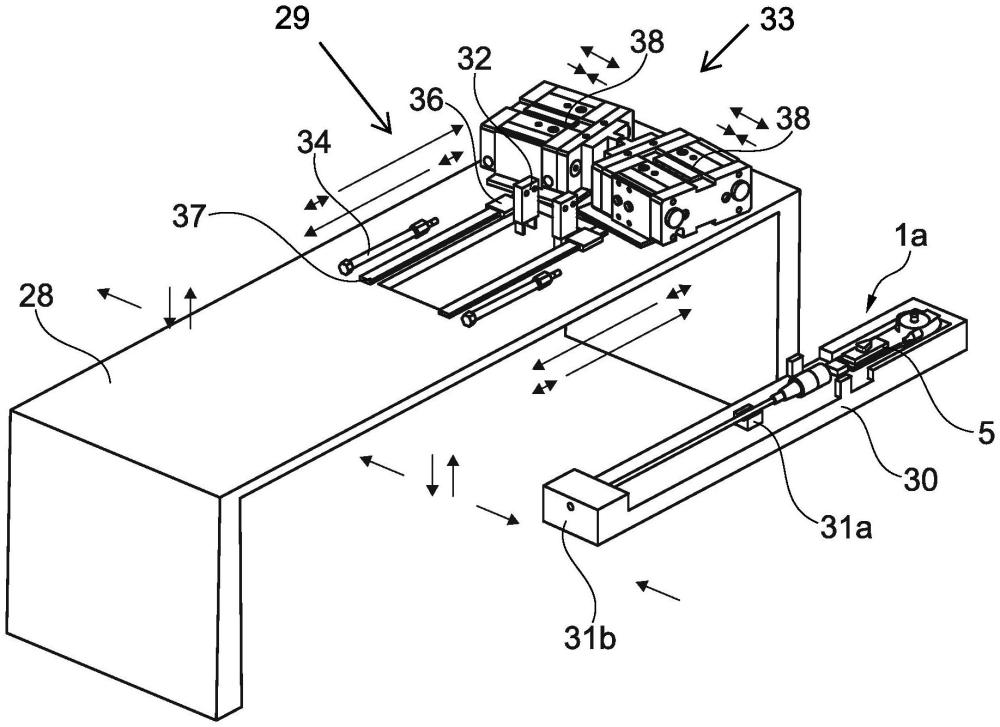

35、本公開的第三方面涉及一種內窺鏡線張緊機器。在一個實施例中，內窺鏡線張緊機器包括：線張緊器和線緊固件，其中，該線張緊器包括第一線夾持器和第二線夾持器，并且該線張緊器適于第一線夾持器和第二線夾持器的匹配運動。

36、這種線張緊機器可以使內窺鏡的生產自動化，從而實現內窺鏡的高效生產和低差異。匹配運動是指第一線夾持器和第二線夾持器的運動是相互關聯的，但不一定是同步的。

37、根據前述實施例的變型，每個線張緊器包括致動器和力傳感器，并且這些力傳感器被聯接以向控制器提供反饋，以用于第一線夾持器和第二線夾持器的匹配運動。

38、根據前述實施例及其變型的變型，內窺鏡線張緊機器進一步包括：機床，該機床保持線張緊器和線緊固件；以及單獨的內窺鏡固定裝置，該內窺鏡固定裝置適于保持半組裝的內窺鏡。

39、為了簡化起見，在整個說明書中，“拉線”可以稱為“線”。
