本發明醫療器具的,具體的,涉及一種神經內科腦血管介入穿刺定位裝置。
背景技術:
1、血管內介入技術是一項新發展起來的防治腦血管病的方法。與傳統的腦血管病治療方法相比較具有一定的優勢。
2、在進行介入治療時,需要對穿刺針進行固定,現有技術中的定位裝置在進行固定時,需要將穿刺套筒進行固定時,其自動對中的效果不是很理想,且操作起來也較為麻煩。
技術實現思路
1、本發明提出一種神經內科腦血管介入穿刺定位裝置,在確定好基本位置后,可以自動對穿刺套筒進行對中,且固定操作簡便易行。
2、為此,本發明提供了一種神經內科腦血管介入穿刺定位裝置,包括底座;所述底座上通過滑動機構滑動設有調節機構;所述調節機構的上部設有對穿刺套筒進行自適應連貫性夾持固定的夾持定位機構;所述夾持定位機構包括與調節機構連接的安裝板、設置在安裝板上的兩組邊側夾持組件以及設置在兩組邊側夾持組件之間的中間頂接組件,兩組所述的邊側夾持組件通過聯動組件連接中間頂接組件。
3、通過采用上述技術方案:底座安裝在手術床或者病床上,用來安裝整個定位裝置,通過滑動機構安裝的調節機構其位置可以相對變化,從而適應穿刺位置,通過設置夾持定位機構,在進行安裝穿刺套筒時,通過下壓穿刺套筒便可以實現穿刺套筒的自適應定位以及固定,在固定的過程中,下壓穿刺套筒可以使得兩則邊側夾持組件以及中間頂接組件同時擴向外張形成夾持腔,當穿刺套筒進入到夾持腔內后,兩組邊側夾持組件以及中間頂接組件復位,對穿刺套筒實現自動對中夾持固定。
4、可選的,所述滑動機構包括設置在底座上的圓弧t形滑槽,所述調節機構包括下端滑動設置在圓弧t形滑槽內部的調節柱,調節柱的下部設有t形滑塊,所述t形滑塊滑動設置在圓弧t形滑槽內部,所述調節柱與圓弧t形滑槽之間設有鎖止組件。
5、通過采用上述技術方案:圓弧t形滑槽的設置可以在半圓周上對患者的頭部進行穿刺定位,調節結構的設置可以調節本裝置的角度,便于適應穿刺位置,通過設置鎖止組件,在調節柱位置調節到位后可以對調節柱的位置相對鎖定,從而便于輔助對穿刺套筒進行定位。
6、可選的,所述鎖止組件包括設置在調節柱下部的鎖止片,所述鎖止片上設有螺紋孔,所述螺紋孔內螺紋連接有鎖止螺桿。
7、通過采用上述技術方案:在調節柱的位置調整到位后,通過鎖止螺桿不斷擰入螺紋孔,可以實現調節柱的固定。
8、可選的,所述調節柱包括下部桿和轉動連接在下部桿上的上部桿,所述上部桿和下部桿之間設有調節螺桿。
9、通過采用上述技術方案:上部桿可以相對下部桿進行轉動,從而可以改變上部桿的擺動方向,從而能夠在多維方向適應穿刺位置,在調整完畢后可以通過調節螺桿進行鎖定。
10、可選的,所述邊側夾持組件包括通過彈性組件滑動設置在安裝板上的兩個相對的夾持板,所述夾持板的上部設有導向夾持塊。
11、通過采用上述技術方案:在安裝穿刺套筒時,通過下壓穿刺套筒,穿刺套筒接觸并推動導向夾持塊相背移動,從而帶動兩個安裝板壓縮彈性組件相背移動,兩個安裝板通過聯動組件帶動中間頂接組件向下移動,逐步形成夾持腔,當穿刺套筒完全滑過兩個導向夾持塊后,兩個安裝板相互靠近,同時中間頂接組件也復位,對穿刺套筒形成夾持。
12、可選的,所述中間頂接組件包括通過伸縮組件設置在安裝板上的移動板,所述移動板上部設有頂接柱,所述頂接柱上設有用于夾持穿刺套筒的弧形抱片。
13、通過采用上述技術方案:在聯動組件的帶動下,兩個安裝板相背移動時,通過聯動組件可以帶動移動板下移,同時壓縮伸縮組件,當復位時,兩個弧形抱片對穿刺套筒的底部進行夾持。
14、可選的,所述聯動組件包括保持桿,所述保持桿的下端固定在安裝板上,所述保持桿的另一端穿設過移動板,還包括鉸接在保持桿上端的曲柄連桿,所述曲柄連桿的下端抵接在移動板的上表面,所述曲柄連桿的另一端與拉桿一端鉸接,拉桿的另一端與夾持板的內側面連接。
15、通過采用上述技術方案:保持桿一是可以對移動板進行限位,使其只可以上下移動,二是用來安裝曲柄連桿,當兩個安裝板相背移動時,通過拉桿可以使得曲柄連桿擺動,從而使得曲柄連桿向下推動移動板。
16、可選的,所述導向夾持塊包括向下傾斜的滑動斜面部以及設置在滑動斜面部下部的卡接部。
17、通過采用上述技術方案:在下壓穿刺套筒時通過設置滑動斜面部,可以使得兩個導向夾持塊相背移動,在導向夾持塊在回位的過程中,卡接部可以用來夾持穿刺套筒的上部。
18、可選的,所述彈性組件包括設置在安裝板上的固定板,所述固定板上固定有復位彈簧的一端,所述復位彈簧的另一端連接在夾持板上。
19、通過采用上述技術方案:復位彈簧的設置可以推動兩個夾持板相向移動進行復位。
20、可選的,所述伸縮組件包括一端與安裝板連接的伸縮桿,所述伸縮桿的另一端連接移動板,所述伸縮桿的外側套設有頂簧。
21、通過采用上述技術方案:伸縮桿和頂簧的設置,可以促使移動板復位對穿刺套筒的底部進行夾持。
22、本發明的工作原理及有益效果為:
23、1、本發明中底座安裝在手術床或者病床上,用來安裝整個定位裝置,通過滑動機構安裝的調節機構其位置可以相對變化,從而適應穿刺位置,通過設置夾持定位機構,在進行安裝穿刺套筒時,通過下壓穿刺套筒便可以實現穿刺套筒的自適應定位以及固定,在固定的過程中,下壓穿刺套筒可以使得兩則邊側夾持組件以及中間頂接組件同時擴張形成夾持腔,當穿刺套筒進入到夾持腔內后,兩組邊側夾持組件以及中間頂接組件復位,對穿刺套筒實現自動對中夾持固定。
24、2、在安裝穿刺套筒時,通過下壓穿刺套筒,穿刺套筒接觸并推動導向夾持塊相背移動,從而帶動兩個安裝板壓縮彈性組件相背移動,兩個安裝板通過聯動組件帶動中間頂接組件向下移動,逐步形成夾持腔,當穿刺套筒完全滑過兩個導向夾持塊后,兩個安裝板相互靠近,同時中間頂接組件也復位,對穿刺套筒形成夾持。

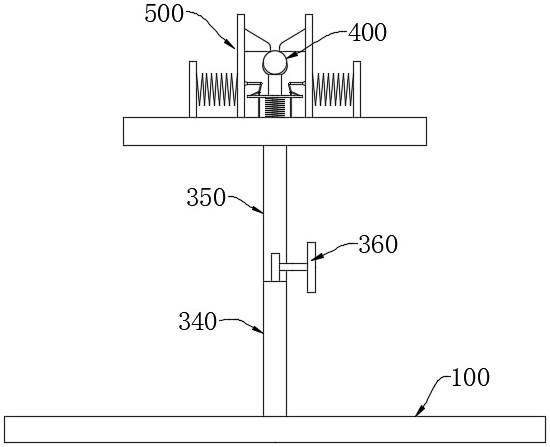

1.一種神經內科腦血管介入穿刺定位裝置,其特征在于,包括底座(100);所述底座(100)上通過滑動機構(200)滑動設有調節機構(300);所述調節機構(300)的上部設有對穿刺套筒(400)進行自適應連貫性夾持固定的夾持定位機構(500);所述夾持定位機構(500)包括與調節機構(300)連接的安裝板(510)、設置在安裝板(510)上的兩組邊側夾持組件(520)以及設置在兩組邊側夾持組件(520)之間的中間頂接組件(530),兩組所述的邊側夾持組件(520)通過聯動組件(540)連接中間頂接組件(530)。
2.根據權利要求1所述的一種神經內科腦血管介入穿刺定位裝置,其特征在于,所述滑動機構(200)包括設置在底座(100)上的圓弧t形滑槽,所述調節機構(300)包括下端滑動設置在圓弧t形滑槽內部的調節柱(310),調節柱(310)的下部設有t形滑塊,所述t形滑塊滑動設置在圓弧t形滑槽內部,所述調節柱(310)與圓弧t形滑槽之間設有鎖止組件。
3.根據權利要求2所述的一種神經內科腦血管介入穿刺定位裝置,其特征在于,所述鎖止組件包括設置在調節柱(310)下部的鎖止片(320),所述鎖止片(320)上設有螺紋孔(330),所述螺紋孔(330)內螺紋連接有鎖止螺桿。
4.根據權利要求3所述的一種神經內科腦血管介入穿刺定位裝置,其特征在于,所述調節柱(310)包括下部桿(340)和轉動連接在下部桿(340)上的上部桿(350),所述上部桿(350)和下部桿(340)之間設有調節螺桿(360)。
5.根據權利要求1所述的一種神經內科腦血管介入穿刺定位裝置,其特征在于,所述邊側夾持組件(520)包括通過彈性組件滑動設置在安裝板(510)上的兩個相對的夾持板(521),每個所述夾持板(521)的上部設有導向夾持塊(522)。
6.根據權利要求5所述的一種神經內科腦血管介入穿刺定位裝置,其特征在于,所述中間頂接組件(530)包括通過伸縮組件設置在安裝板(510)上的移動板(531),所述移動板(531)上部設有頂接柱(532),所述頂接柱(532)上設有用于夾持穿刺套筒(400)的弧形抱片(533)。
7.根據權利要求6所述的一種神經內科腦血管介入穿刺定位裝置,其特征在于,所述聯動組件(540)包括保持桿(541),所述保持桿(541)的下端固定在安裝板(510)上,所述保持桿(541)的另一端穿設過移動板(531),還包括鉸接在保持桿(541)上端的曲柄連桿(542),所述曲柄連桿(542)的下端抵接在移動板(531)的上表面,所述曲柄連桿(542)的另一端與拉桿(543)一端鉸接,拉桿(543)的另一端與夾持板(521)的內側面連接。
8.根據權利要求5所述的一種神經內科腦血管介入穿刺定位裝置,其特征在于,所述導向夾持塊(522)包括向下傾斜的滑動斜面部(523)以及設置在滑動斜面部(523)下部的卡接部(524)。
9.根據權利要求5所述的一種神經內科腦血管介入穿刺定位裝置,其特征在于,所述彈性組件包括設置在安裝板(510)上的固定板(525),所述固定板(525)上固定有復位彈簧(526)的一端,所述復位彈簧(526)的另一端連接在夾持板(521)上。
10.根據權利要求6所述的一種神經內科腦血管介入穿刺定位裝置,其特征在于,所述伸縮組件包括一端與安裝板(510)連接的伸縮桿(534),所述伸縮桿(534)的另一端連接移動板(531),所述伸縮桿(534)的外側套設有頂簧(535)。
