本發明涉及醫療器械，更具體的說是一種產后通乳裝置。

背景技術：

1、一些婦女在產后哺乳過程中存在乳房堵塞的現象，對此需要通過按摩的方式來暢通乳管,使乳汁排出順利，而現今的乳房按摩多采用人工方式完成，在臨床過程上對于通乳的手法要求較高，同時手部通乳本身也存在通乳效果不佳的缺陷。

2、針對于此，現今技術中也存在相應輔助乳房按摩的裝置，可參照申請號為

3、cn201921680407.8的在先專利，具體公開了一種產后催乳按摩裝置，并在說明書中具體公開了通過設置多個按摩球并配合驅動機構來帶動多個按摩球轉動以實現乳房按摩的方式，而上述方式依然存在以下問題：

4、1、該類轉動的方式導致其引導方向單一，無法實現由乳房邊沿到乳頭的引導過程，導致通乳效果較差；

5、2、不同的婦女乳房堵塞位置不同，而該類裝置針對性較差，難以實現針對性的治療效果，尤其對于其余非堵塞部位的無效按摩會對患者造成額外的不適感；

6、3、按摩手法單一，無法實現包括環形按摩、螺旋按摩、捏揉按摩和抖動按摩等多形式按摩需求。

技術實現思路

1、針對現有技術存在的不足，本發明的目的在于提供一種產后通乳裝置，能夠輔助操作人員完成通乳按摩，并提高按摩效果，同時實現針對性按摩位置以及手法需求。

2、為實現上述目的，本發明提供了如下技術方案：

3、一種產后通乳裝置，包括：

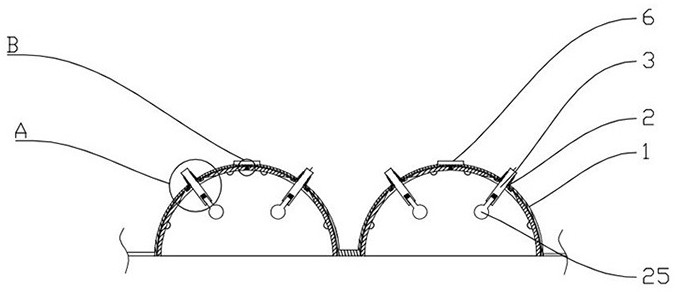

4、呈碗狀的罩體，所述罩體上設有多個貫通的安裝孔；

5、多個振動棒，多個所述振動棒與安裝孔一一對應，所述振動棒外設有套環并通過套環與安裝孔活動連接，所述振動棒沿套環軸線方向位置可調，所述套環與安裝孔之間設有調節機構，所述調節機構用于轉動套環，以調整振動棒相對安裝孔角度；

6、振動器，所述振動器連接于罩體，并依次通過罩體和振動棒將振動傳輸至人體。

7、作為本發明的進一步改進，所述套環上對稱設有轉動桿，所述調節機構包括套設在套環外的套圈，所述套圈與安裝孔同軸轉動連接，所述轉動桿遠離套環的一端與套圈內側轉動連接，所述振動棒與套環之間設有限位結構，所述限位機構用于限制振動棒相對套環回移。

8、作為本發明的進一步改進，所述限位結構包括對稱的卡接桿，所述卡接桿一端與套環轉動連接并在連接處設有扭簧，所述扭簧用于帶動卡接桿向套環內側擺動，所述卡接桿自由端設有呈鉤狀的卡塊，所述振動棒沿長度方向排布設有卡槽，所述卡塊與卡槽卡接以限制震動棒相對套環回移。

9、作為本發明的進一步改進，所述罩體包括呈內外設置的內片體和外片體，所述連接帶與內片體連接，所述內片體和外片體之間設有彈性結構并通過彈性結構相互連接，以使外片體可相對內片體進行活動，所述振動器與外片體連接固定。

10、作為本發明的進一步改進，所述安裝孔包括分別設置于外片體和內片體的第一通孔和第二通孔，所述外片體內側對應第一通孔設有延伸部，所述延伸部內側形成環狀槽，所述套圈轉動設置于環形槽內，所述第二通孔孔徑大于第一通孔孔徑，并與第一通孔相互對齊。

11、作為本發明的進一步改進，所述彈性結構包括吸震彈簧和吸震棉，所述外片體內側設有限位桿，所述內片體對應限位桿設有限位孔，所述限位桿一端穿過限位孔并設有限位面，所述吸震彈簧兩端分別連接限位面和內片體并帶動限位桿向遠離內片體方向移動，所述限位桿對應內片體外側設有接觸面，所述吸震棉覆蓋于接觸面以吸收解除面和內片體之間的震動。

12、作為本發明的進一步改進，所述振動棒前端設有伸縮孔并連接有按摩頭，所述按摩頭包括連接桿，所述連接桿與伸縮孔滑移伸縮，所述伸縮孔內設有復位彈簧，所述復位彈簧兩端分別連接連接桿和伸縮孔并用于帶動連接桿向遠離伸縮孔方向移動。

13、作為本發明的進一步改進，所述復位彈簧呈螺旋狀，所述復位彈簧軸線與伸縮孔軸線相互傾斜，以為連接桿提供與伸縮孔軸線相互傾斜的牽引力，帶動連接桿側壁與伸縮孔抵觸。

14、作為本發明的進一步改進，所述罩體內側排布設有暖燈，所述暖燈用于為人體提供熱源。

15、作為本發明的進一步改進，所述罩體數量為2并相互一體式連接，所述罩體上設有連接帶并用于連接固定人體。

16、本發明的有益效果：

17、1、通過多個振動棒的設置配合罩體以實現同時對乳房的多區域按摩，同時配合振動器以實現對多個振動棒的同時振動，以提高按摩效果，同時通過振動棒的活動設置能夠根據不同人體乳房的堵塞情況以及本身乳房大小的不同來對振動板位置以及角度進行調整，從而保證單獨適配，并且也方便操作人員根據不同按摩手法需要來手動轉動或移動振動棒來實現多種按摩手法；

18、2、通過內片體和外片體的設置配合彈性結構能夠減少振動器所產生振動對內片體的傳達，進而減少內片體振動，以提高通乳時的舒適感；

19、3、通過復位彈簧軸線的傾斜，能夠保證連接桿在伸縮孔內伸縮過程中與伸縮孔內壁的接觸，進而保證振動力的傳達，以保證振動頭按摩效果，同時通過該復位彈簧的設置，能夠在引導時對按摩頭進行伸縮，以避免過度擠壓乳房，同時也能夠保證在對乳房引導過程中按摩頭始終與乳房的接觸。

技術特征：

1.一種產后通乳裝置，其特征在于，包括：

2.根據權利要求1所述的一種產后通乳裝置，其特征在于，所述套環(4)上對稱設有轉動桿(7)，所述調節機構(5)包括套設在套環(4)外的套圈(8)，所述套圈(8)與安裝孔(2)同軸轉動連接，所述轉動桿(7)遠離套環(4)的一端與套圈(8)內側轉動連接，所述振動棒(3)與套環(4)之間設有限位結構，所述限位機構用于限制振動棒(3)相對套環(4)回移。

3.根據權利要求2所述的一種產后通乳裝置，其特征在于，所述限位結構包括對稱的卡接桿(9)，所述卡接桿(9)一端與套環(4)轉動連接并在連接處設有扭簧，所述扭簧用于帶動卡接桿(9)向套環(4)內側擺動，所述卡接桿(9)自由端設有呈鉤狀的卡塊(10)，所述振動棒(3)沿長度方向排布設有卡槽(11)，所述卡塊(10)與卡槽(11)卡接以限制震動棒相對套環(4)回移。

4.根據權利要求2所述的一種產后通乳裝置，其特征在于，所述罩體(1)包括呈內外設置的內片體(12)和外片體(13)，所述連接帶與內片體(12)連接，所述內片體(12)和外片體(13)之間設有彈性結構并通過彈性結構相互連接，以使外片體(13)可相對內片體(12)進行活動，所述振動器(6)與外片體(13)連接固定。

5.根據權利要求4所述的一種產后通乳裝置，其特征在于，所述安裝孔(2)包括分別設置于外片體(13)和內片體(12)的第一通孔(14)和第二通孔(15)，所述外片體(13)內側對應第一通孔(14)設有延伸部(16)，所述延伸部(16)內側形成環狀槽，所述套圈(8)轉動設置于環形槽(17)內，所述第二通孔(15)孔徑大于第一通孔(14)孔徑，并與第一通孔(14)相互對齊。

6.根據權利要求4所述的一種產后通乳裝置，其特征在于，所述彈性結構包括吸震彈簧(18)和吸震棉(19)，所述外片體(13)內側設有限位桿(20)，所述內片體(12)對應限位桿(20)設有限位孔(21)，所述限位桿(20)一端穿過限位孔(21)并設有限位面(22)，所述吸震彈簧(18)兩端分別連接限位面(22)和內片體(12)并帶動限位桿(20)向遠離內片體(12)方向移動，所述限位桿(20)對應內片體(12)外側設有接觸面(23)，所述吸震棉(19)覆蓋于接觸面(23)以吸收解除面和內片體(12)之間的震動。

7.根據權利要求1所述的一種產后通乳裝置，其特征在于，所述振動棒(3)前端設有伸縮孔(24)并連接有按摩頭(25)，所述按摩頭(25)包括連接桿(26)，所述連接桿(26)與伸縮孔(24)滑移伸縮，所述伸縮孔(24)內設有復位彈簧(27)，所述復位彈簧(27)兩端分別連接連接桿(26)和伸縮孔(24)并用于帶動連接桿(26)向遠離伸縮孔(24)方向移動。

8.根據權利要求7所述的一種產后通乳裝置，其特征在于，所述復位彈簧(27)呈螺旋狀，所述復位彈簧(27)軸線與伸縮孔(24)軸線相互傾斜，以為連接桿(26)提供與伸縮孔(24)軸線相互傾斜的牽引力，帶動連接桿(26)側壁與伸縮孔(24)抵觸。

9.根據權利要求1所述的一種產后通乳裝置，其特征在于，所述罩體(1)內側排布設有暖燈(28)，所述暖燈(28)用于為人體提供熱源。

技術總結
本發明公開了一種產后通乳裝置，包括：呈碗狀的罩體，罩體上設有多個貫通的安裝孔；多個振動棒與安裝孔一一對應，振動棒外設有套環并通過套環與安裝孔活動連接，振動棒沿套環軸線方向位置可調，套環與安裝孔之間設有調節機構，調節機構用于轉動套環，振動器，振動器連接于罩體，并依次通過罩體和振動棒將振動傳輸至人體，通過多個振動棒的設置配合罩體以實現同時對乳房的多區域按摩，同時配合振動器以實現對多個振動棒的同時振動，以提高按摩效果，同時通過振動棒的活動設置能夠根據不同人體乳房的堵塞情況以及本身乳房大小的不同來對振動板位置以及角度進行調整，以實現多種按摩手法。

技術研發人員：李英,徐約丹
受保護的技術使用者：溫州市中心醫院
技術研發日：
技術公布日：2025/4/28
