本發明涉及軟體機器人領域，具體涉及一種基于軟體機器人的自主三維組織消融控制系統。

背景技術：

1、組織消融在腫瘤治療領域是一種重要的治療手段，傳統的消融方法主要依賴醫生手動操作，存在諸多弊端。

2、相關技術中，軟體機器人是一種利用柔軟材料制作的新型機器人，能夠適應各種非結構化環境，并且與人類的交互更加安全。通過軟體機器人的靈活性和適應性，從而開發能夠在狹窄和復雜的自然腔道內自由導航的機器人運動控制方法，確保激光消融裝置能夠精確到達指定的治療區域。為此，研究人員引入軟體機器人的運動控制技術，通過柔性結構的非線性建模、動態軌跡規劃及自適應控制，實現對復雜環境和非均勻目標的高靈活性運動和精準操作。

3、然而，在柔性執行器或軟體機器人應用中，軟體材料固有的非線性特性(包括材料、幾何和驅動非線性)、動態不確定性(如材料遲滯和環境耦合)導致無法建立精準模型，并且現有技術缺乏高效的運動控制算法，導致路徑跟蹤誤差大，運動靈活性不足。

4、此外，現有的激光消融手術中，組織消融深度的控制主要依賴預設的實驗數據和固定的模型參數來確定激光輸出功率和照射時間，這種開環控制方式無法根據手術過程中組織的實際響應來動態調整激光參數，容易導致消融不足或過度消融，影響手術效果和安全性。

技術實現思路

1、（一）解決的技術問題

2、針對現有技術的不足，本發明提供了一種基于軟體機器人的自主三維組織消融控制系統，解決了路徑跟蹤誤差大以及消融深度動態控制不足的技術問題。

3、（二）技術方案

4、為實現以上目的，本發明通過以下技術方案予以實現：

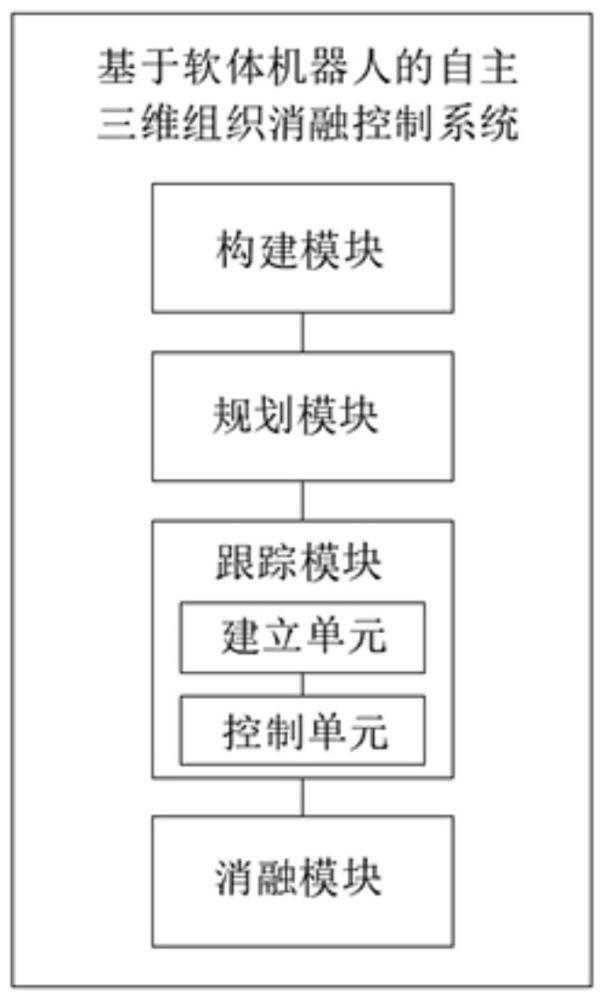

5、一種基于軟體機器人的自主三維組織消融控制系統，所述軟體機器人包括軟體機器人主體、激光消融系統、oct成像系統；包括：

6、構建模塊，用于預構建激光組織交互模型，以描述藍激光與組織之間的交互關系，并確定待消融區域的目標消融深度；

7、規劃模塊，用于接收醫生在內窺鏡圖像上規劃的多個二維消融點，生成激光消融路徑；

8、跟蹤模塊，用于控制所述軟體機器人主體跟蹤所述激光消融路徑；包括：

9、建立單元，用于采用koopman方法建立軟體機器人主體線性化模型；

10、控制單元，用于基于所述軟體機器人主體線性化模型，并采用mpc方法優化機器人控制策略，以確保所述激光消融路徑的跟蹤精度；

11、消融模塊，用于在路徑跟蹤過程中，結合所述藍激光與組織之間的交互關系以及所述oct成像系統的實時反饋，調整所述激光消融系統的能量輸出，使得所述待消融區域的組織消融深度與所述目標消融深度保持一致。

12、優選的，在激光照射組織過程中，組織的狀態變化依次分為光吸收、熱擴散以及組織損傷三個階段，所述激光組織交互模型的預構建方法相應為：

13、對于光吸收階段，采用動態蒙特卡洛方法構建所述激光組織交互模型；

14、對于熱擴散階段，采用有限差元法構建所述激光組織交互模型；

15、對于組織損傷階段，采用arrhenius積分構建所述激光組織交互模型。

16、優選的，所述接收醫生在內窺鏡圖像上規劃的多個二維消融點，生成激光消融路徑，包括：

17、通過攝像頭和光源捕捉包含所述待消融區域的所述內窺鏡圖像；

18、接收醫生在所述內窺鏡圖像規劃的多個二維消融點，并遍歷所述待消融區域上所有點；

19、通過使得每個所述二維消融點的能量分布均勻，生成所述激光消融路徑。

20、優選的，所述采用koopman方法建立軟體機器人主體線性化模型，包括：

21、采用非線性系統定義所述軟體機器人主體的狀態動態：

22、

23、其中，x(t)為軟體機器人主體在t時刻的系統狀態，對應指示激光點的位置；為軟體機器人主體在t時刻的狀態動態；u(t)為控制輸入，對應氣壓控制信號；f(?)為系統的非線性動態函數，用于描述氣動系統的工作原理；

24、對于非線性系統，采用koopman算子將系統的觀測函數g(x)從t時刻映射到t+δt時刻：

25、

26、采用線性系統近似系統的所述軟體機器人主體的狀態動態：

27、

28、其中，a為狀態轉移矩陣，表示觀測函數的演化；b為控制輸入矩陣，表示氣壓控制信號對觀測函數的影響；

29、采用最小二乘法求解a和b，以將系統的演化轉化為以下線性狀態空間方程：

30、

31、其中，g(x(t+1))表示系統在t+1時刻的觀測函數；

32、將所述線性狀態空間方程作為所述軟體機器人主體線性化模型。

33、優選的，所述基于所述軟體機器人主體線性化模型，并采用mpc方法優化機器人控制策略，以確保所述激光消融路徑的跟蹤精度，包括：

34、基于所述軟體機器人主體線性化模型，則在t時刻系統狀態x(t)的未來k個時刻狀態x(t+k)通過以下預測方程計算：

35、

36、其中，g(x(t+k+1))、g(x(t+k))分別為系統在t+k+1、t+k時刻的觀測函數；u(t+k)為t+k時刻的控制輸入；

37、綜合系統狀態的偏差和控制輸入的能量消耗，以最小化在未來n個時刻內的第一代價函數j作為mpc問題的目標函數：

38、

39、其中，p(t+k)為t+k時刻指示激光點的預測位置；pd(t+k)為t+k時刻對應所述激光消融路徑上的二維消融點的期望位置；qpath、rpath均為路徑跟蹤過程中對稱正定的權重矩陣，分別控制路徑跟蹤誤差和控制輸入的代價，下標path表示路徑跟蹤；為表示向量的范數；

40、以及設定mpc問題的約束條件：

41、

42、其中，umin、umax分別為控制輸入的最小值和最大值；

43、基于mpc問題的目標函數和約束條件，將其轉換為求解如下優化問題：

44、目標函數為：

45、

46、其中，min為最小化函數；j(u)為關于變量u的第一代價函數；

47、約束條件為：

48、

49、通過求解所述優化問題，獲取最優控制輸入序列u*(t),u*(t+1),…,u*(t+n-1)，并選擇第一個最優控制輸入u*(t)實時調整的所述軟體機器人主體的運動，以確保所述激光消融路徑的跟蹤精度。

50、優選的，所述在路徑跟蹤過程中，結合所述藍激光與組織之間的交互關系以及所述oct成像系統的實時反饋，調整所述激光消融系統的能量輸出，使得所述待消融區域的組織消融深度與所述目標消融深度保持一致，包括：

51、定義單位時間內激光能量輸出的與組織深度變化之間的函數映射關系：

52、

53、其中，dt為t時刻的組織消融深度，由oct圖像實時反饋的組織深度變化確定；系統的輸入變量由t時刻的組織消融深度dt和單位時間輸出能量ut組成，δdt=dt+1-dt為相鄰時刻的消融深度變化量，為系統的輸出變量；f為單位時間內激光能量輸出的與組織深度變化之間的映射函數；

54、通過離線采樣得到數據，利用高斯過程回歸gpr獲取組織深度變化動態關系，并建立非線性擬合：

55、

56、其中，分別為從真實的環境中獲取得到的輸入輸出變量的訓練數據集，且認為系統的輸出變量是符合均值為0的高斯分布；k(x,x)為協方差矩陣；i為單位矩陣；σ2為高斯噪聲的方差；

57、給定所述訓練數據集和系統的輸入變量，構建如下聯合概率分布并預測系統在給定任意激光能量輸入序列的情況下的深度變化：

58、

59、其中，k(x,x)+iσ2為輸入數據集x與自身之間的協方差函數加上噪聲項；為輸入數據集x與之間的協方差函數；為輸入變量與輸入數據集x之間的協方差函數；為輸入變量與自身之間的協方差函數；

60、基于所述組織深度變化動態關系，并以所述目標消融深度構建損失函數，通過前向映射預測未來k個時刻內的組織消融深度：

61、

62、其中，j'為第二代價函數；為隨機變量的平均值；dk為未來k個時刻內的組織消融深度；dd為目標消融深度；qdepth、sdepth均為消融深度控制中對稱正定的權重矩陣，分別控制消融深度控制誤差和控制輸入的代價，下標depth表示消融深度控制；l(dt)為過程損失函數，h(dt)為終端損失函數；上標t表示轉置；

63、最小化第二代價函數j'，確定未來k個時刻內每一時刻的最優組織消融深度，進而得到一組最優能量激光序列，結合所述深度變化，以設置當前時刻的激光功率，實時調整所述激光消融系統的能量輸出；

64、利用所述oct圖像實時反饋的組織深度變化，更新所述組織深度變化動態關系，重復上述優化過程，直至所述待消融區域的組織消融深度與所述目標消融深度保持一致。

65、一種存儲介質，其存儲有用于基于軟體機器人的自主三維組織消融控制的計算機程序，其中，所述計算機程序使得計算機控制如上所述的自主三維組織消融控制系統執行自主三維組織消融方法。

66、一種電子設備，包括：

67、一個或多個處理器；存儲器；以及一個或多個程序，其中所述一個或多個程序被存儲在所述存儲器中，并且被配置成由所述一個或多個處理器執行，所述程序包括用于控制如上所述的自主三維組織消融控制系統執行自主三維組織消融方法。

68、（三）有益效果

69、本發明提供了一種基于軟體機器人的自主三維組織消融控制系統。與現有技術相比，具備以下有益效果：

70、為實現激光消融系統在體內狹小環境下病變組織精準消融，本發明預構建激光組織交互模型，以描述藍激光與組織之間的交互關系，由此開發了魯棒的消融深度控制方法；此外，創新性地提出了軟體機器人主體與oct成像系統結合的自適應激光消融路徑跟蹤方法；最終構建了一種具備自主精準三維激光消融能力的手術機器人系統，可以顯著提升激光消融手術的精度、安全性和自動化水平。
