本發明屬于生物醫學工程，具體涉及一種個體頭部組織電導率模型構建方法及系統。

背景技術：

1、頭部組織的介電特性測量在疾病診斷和物理治療領域具有重要意義。介電特性主要包括電導率和介電常數，是在電磁激勵下表現出的重要物理屬性，具有非常重要的臨床應用價值。比如在腫瘤治療領域中，一方面，腫瘤組織的電導率不同于其他正常組織，所以組織電特性的測量對于腫瘤的診斷有較大的幫助；另一方面，腫瘤電場治療（tumortreating?fields，ttfields）通過施加中頻電場抑制腫瘤細胞的有絲分裂來治療腫瘤，需要通過觀察電場在組織內的分布來確定治療方案、保證治療效果，但實體測量電場在組織內的分布具有很大的難度，因此通常使用建模仿真的方法來觀測，現有的ttfields建模方法通常根據模型的解剖結構對不同組織進行賦值，但對所有患者都使用統一的文獻報道的電特性值，并且同一組織不同區域的電特性值也都相等，不同研究所報道的腦組織電特性參數受測量方法的影響，結果也存在一定差異，這會降低分析結果的準確性，也可能導致治療方案的差異性和適應性問題。在其他電刺激領域中，如經顱電刺激（transcranialelectrical?stimulation，tes）與經顱磁刺激（transcranial?magnetic?stimulation，tms），對相關在腦內產生治療場分布的預測，大都需要通過仿真建模來完成，因此生物組織的介電特性測量對于物理治療與疾病診斷領域都有重要的意義。

2、目前組織電特性參數常見的測量方法包括直接電流測量、電阻抗層析成像（electrical?impedance?tomography,?eit）、磁共振電阻抗成像（magnetic?resonanceelectrical?impedance?tomography，mreit）。直接電流測量通過植入侵入式電極或直接在切除的組織樣本上施加電流，利用施加的電流產生的電位差來計算組織電特性，但此方法應用范圍限制大，難以在臨床上廣泛使用。mreit方法通過磁共振測量人體在施加電流后產生的磁通量變化，根據磁通量變化值進行反演得到組織的電導率分布圖，其求解的不確定性限制了技術的推廣，且難以測量特定頻率下的組織電特性。另外也有磁共振序列依據含水量的變化來重建腦組織的電介質特性，但其受成像勻場等影響，難以用于測量頭皮、頭骨組織的電特性值，而過去的研究表明，頭皮和頭骨的電特性分布對腫瘤電場治療或經顱電磁刺激的在頭部的電場分布影響最大。eit技術在測量組織電學屬性方面可行性高，易于推廣使用，但傳統eit測量方法常常需要多個測量通道進行全腦電阻抗相對測量，在實際應用中操作較為繁瑣。

技術實現思路

1、本發明的目的在于解決現有技術中的上述問題，并提供一種個體頭部組織電導率模型構建方法及系統。本發明旨在根據頭部不同組織的特點設計針對性的電導率測量方法，實現全腦的頭部組織電導率檢測，使得電磁物理治療領域的仿真建模和參數優化工作更加精確有效。

2、本發明所采用的具體技術方案如下：

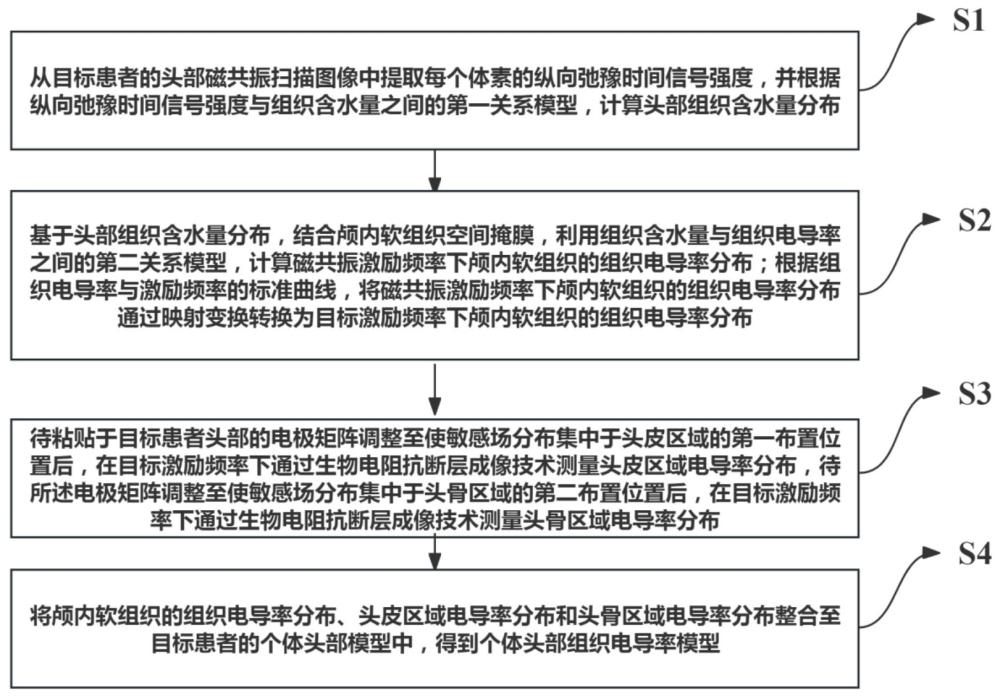

3、第一方面，本發明提供了一種個體頭部組織電導率模型構建方法，其包括：

4、s1、從目標患者的頭部磁共振掃描圖像中提取每個體素的縱向弛豫時間信號強度，并根據縱向弛豫時間信號強度與組織含水量之間的第一關系模型，計算頭部組織含水量分布；

5、s2、基于頭部組織含水量分布，結合顱內軟組織空間掩膜，利用組織含水量與組織電導率之間的第二關系模型，計算磁共振激勵頻率下顱內軟組織的組織電導率分布；根據組織電導率與激勵頻率的標準曲線，將磁共振激勵頻率下顱內軟組織的組織電導率分布通過映射變換轉換為目標激勵頻率下顱內軟組織的組織電導率分布；

6、s3、待粘貼于目標患者頭部的電極矩陣調整至使敏感場分布集中于頭皮區域的第一布置位置后，在目標激勵頻率下通過生物電阻抗斷層成像技術測量頭皮區域電導率分布，待所述電極矩陣調整至使敏感場分布集中于頭骨區域的第二布置位置后，在目標激勵頻率下通過生物電阻抗斷層成像技術測量頭骨區域電導率分布；

7、s4、將顱內軟組織的組織電導率分布、頭皮區域電導率分布和頭骨區域電導率分布整合至目標患者的個體頭部模型中，得到個體頭部組織電導率模型。

8、作為上述第一方面的優選，所述縱向弛豫時間信號強度基于兩次不同重復時間下掃描得到的頭部磁共振掃描圖像進行提取。

9、作為上述第一方面的優選，所述第一關系模型通過對一系列已知含水量的組織樣本進行磁共振掃描，并提取各自的縱向弛豫時間信號強度后作為樣本數據擬合得到。

10、作為上述第一方面的優選，所述第二關系模型通過對一系列已知含水量的組織樣本進行電導率測量后作為樣本數據擬合得到。

11、作為上述第一方面的優選，所述映射變換的具體方法為：在所述組織電導率與激勵頻率的標準曲線上查找確定磁共振激勵頻率對應的第一標準電導率和目標激勵頻率對應的第二標準電導率，然后針對顱內軟組織內每個體素，將該體素在磁共振激勵頻率下的組織電導率與第一標準電導率計算相對變化幅度，然后對第二標準電導率執行相同的相對變化幅度，得到該體素在目標激勵頻率下的組織電導率。

12、作為上述第一方面的優選，所述電極矩陣的第一布置位置和第二布置位置通過仿真預先確定，仿真方法為：利用目標患者的頭部磁共振掃描圖像構建個體頭部模型，在個體頭部模型上布置所述電極矩陣，通過仿真確定電極矩陣在不同布置位置下對應的頭皮區域和頭骨區域的敏感場分布，將敏感場分布集中于頭皮區域的電極矩陣布置位置作為第一布置位置，將敏感場分布集中于頭骨區域的電極矩陣布置位置作為第二布置位置。

13、作為上述第一方面的優選，所述目標患者的個體頭部模型利用目標患者的頭部磁共振掃描圖像構建，通過組織分割獲得顱內軟組織、頭皮區域和頭骨區域的掩膜，然后將顱內軟組織的組織電導率分布、頭皮區域電導率分布和頭骨區域電導率分布分別配準至各自的掩膜上，對頭部區域全部體素賦予電導率，完成個體頭部組織電導率模型構建。

14、第二方面，本發明提供了一種個體頭部組織電導率模型構建系統，其包括：

15、頭部組織含水量分布獲取模塊，用于從目標患者的頭部磁共振掃描圖像中提取每個體素的縱向弛豫時間信號強度，并根據縱向弛豫時間信號強度與組織含水量之間的第一關系模型，計算頭部組織含水量分布；

16、顱內軟組織電導率獲取模塊，用于基于頭部組織含水量分布，結合顱內軟組織空間掩膜，利用組織含水量與組織電導率之間的第二關系模型，計算磁共振激勵頻率下顱內軟組織的組織電導率分布；根據組織電導率與激勵頻率的標準曲線，將磁共振激勵頻率下顱內軟組織的組織電導率分布通過映射變換轉換為目標激勵頻率下顱內軟組織的組織電導率分布；

17、顱外組織電導率獲取模塊，用于待粘貼于目標患者頭部的電極矩陣調整至使敏感場分布集中于頭皮區域的第一布置位置后，在目標激勵頻率下通過生物電阻抗斷層成像技術測量頭皮區域電導率分布，待所述電極矩陣調整至使敏感場分布集中于頭骨區域的第二布置位置后，在目標激勵頻率下通過生物電阻抗斷層成像技術測量頭骨區域電導率分布；

18、電導率模型構建模塊，用于將顱內軟組織的組織電導率分布、頭皮區域電導率分布和頭骨區域電導率分布整合至目標患者的個體頭部模型中，得到個體頭部組織電導率模型。

19、第三方面，本發明提供了一種計算機可讀存儲介質，所述存儲介質上存儲有計算機程序，當所述計算機程序被處理器執行時，實現如上述第一方面任一項方案所述的個體頭部組織電導率模型構建方法。

20、第四方面，本發明提供了一種計算機電子設備，其包括存儲器和處理器；

21、所述存儲器，用于存儲計算機程序；

22、所述處理器，用于當執行所述計算機程序時，實現如上述第一方面任一項方案所述的個體頭部組織電導率模型構建方法。

23、本發明相對于現有技術而言，具有以下有益效果：

24、（1）頭部組織的實際電導率數值分布在宏觀上呈現不均勻性，相比于將同一組織定義為統一電導率值的傳統做法，本發明采用基于含水量的電導率模型構建方法能夠得到非均勻的組織電導率值，同時本發明通過改進的eit技術測量頭皮和頭骨的電導率，解決了基于水含量的電導率模型構建方法在測量頭皮和頭骨電導率時的缺陷。

25、（2）本發明所提出的個體頭部組織電導率模型構建方法，考慮了個體組織電導率的差異，單獨測量每位患者的組織電導率，能夠在神經調控的電刺激和腫瘤電場治療等領域提供更加精確的仿真建模和優化方案。
