本實用新型涉及粉碎裝置技術領域，具體為一種具有隔音效果的立式粉碎裝置。

背景技術：

目前，高效木材粉碎機采用刀片切割和高速氣流沖擊，碰撞雙重粉碎功能于一體，并能同時完成微料分選加工工序，在刀片切割粉碎過程中，轉子產生高速氣流，隨刀片切割方向旋轉，物料在氣流中加速，并反復沖擊使物料同時受到雙重粉碎，加速物料的粉碎率，由于該機結構緊湊，占地面積小，質量好，消耗功率低，并且可以減少由于噪音過大產生的危害，并適合流動作業，此粉碎機不僅廣泛適用于中小型刨花板和纖維板生產企業的備料工段，也可用于個體戶進行商品木片的生產，和農業農作物粉碎，粉碎裝置是機械制造過程中必不可少的一套裝置，傳統的粉碎裝置不但需要人工勞作、勞動強度非常大而且效率低。

技術實現要素：

本實用新型的目的在于提供一種具有隔音效果的立式粉碎裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種具有隔音效果的立式粉碎裝置，包括機箱，所述機箱前部安裝有啟動開關，且機箱上端安裝有投料斗，所述機箱左側安裝有吊桿螺母，且機箱內部安裝有動刀、定刀、電機輪和電機，且定刀上部安裝有動刀，所述動刀右側安裝有電機輪，所述電機輪上部安裝有電機，所述機箱下部安裝有機架，且機架下部安裝有腳輪，所述機箱右側安裝有十字把手，且機箱兩側設置有左護罩和右護罩，所述機架內部安裝有可卸儲料斗，且可卸儲料斗上部安裝有篩網，優選的，所述桿架下端均安裝有鐵制尖頭。

優選的，所述電機輪與動刀之間通過普通皮帶連接。

優選的，所述定刀與電機輪通過篩網安裝在可卸儲料斗上部。

優選的，所述機箱右側上端安裝有行程開關。

優選的，所述機箱頂端安裝有擋料板。

與現有技術相比，本實用新型的有益效果是：本實用新型通過在投料斗上安裝擋料板，不僅可以防止粉碎過程中料從投料斗噴出，也可以降低裝置工作產生的噪音，另外在機箱內部安裝的定刀，且動刀固定在定刀上部增加了動刀運作的穩定性，又動刀通過普通皮帶連接的電機輪加快了動刀轉動的速度，使粉碎效果加成，在機架下部安裝腳輪增加裝置的靈活性，解決了遠地搬運問題，通過在可卸儲料斗上部安裝篩網，有效的將大顆粒過濾掉，使大顆粒得到二次粉碎，而十字把手可以改變篩網的寬度，繼而可以對所需的料顆粒具有選擇性，左|右護罩不僅可以保護機箱，同時更進一步加少了機箱內產生的噪音效果。

附圖說明

圖1為本實用新型一種具有隔音效果的立式粉碎裝置主體結構示意圖；

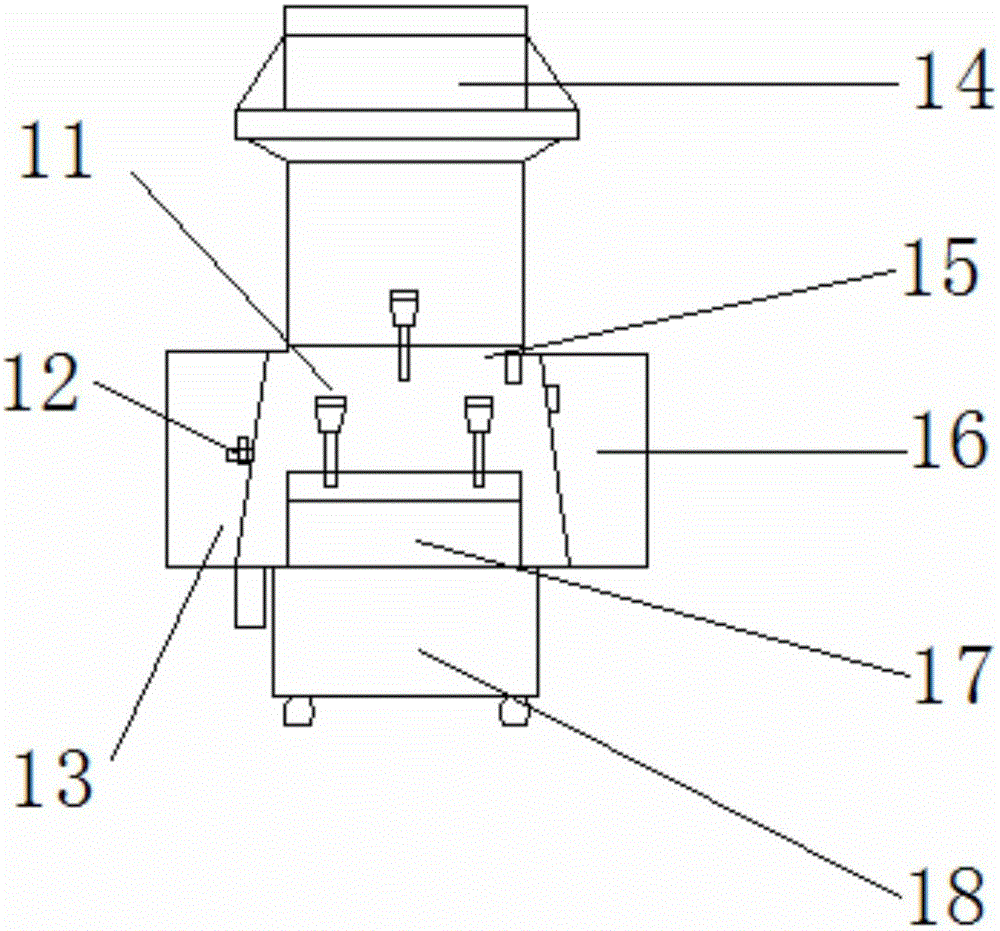

圖2為本實用新型一種具有隔音效果的立式粉碎裝置前部示意圖。

圖中：1-投料斗；2-啟動開關；3-吊桿螺母；4-動刀；5-定刀；6-機架；7-腳輪；8-普通皮帶；9-電機輪；10-電機；11-機箱；12-十字把手；13-左護罩；14-擋料板；15-行程開關；16-右護罩；17-篩網；18-可卸儲料斗。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供的一種實施例：一種具有隔音效果的立式粉碎裝置，包括機箱11，機箱11前部安裝有啟動開關2，且機箱11上端安裝有投料斗1，機箱11左側安裝有吊桿螺母3，且機箱11內部安裝有動刀4、定刀5、電機輪9和電機10，且定刀5上部安裝有動刀4，動刀4右側安裝有電機輪9，電機輪9上部安裝有電機10，機箱11下部安裝有機架6，且機架6下部安裝有腳輪7，機箱11右側安裝有十字把手12，且機箱11兩側設置有左護罩13和右護罩16，機架6內部安裝有可卸儲料斗18，且可卸儲料斗18上部安裝有篩網17，電機輪9與動刀4之間通過普通皮帶8連接，機箱11內部安裝有動刀4、定刀5、電機輪9和電機10，且定刀5與電機輪9通過篩網17安裝在可卸儲料斗18上部，機箱11右側上端安裝有行程開關15，機箱11頂端安裝有擋料板14。

具體使用方式：本實用新型，當使用者從實驗室拿出使用時，可以先調節吊桿螺母3固定機箱11兩側的左護罩13和右護罩16，使其固定在機箱11上，然后調節十字把手12改變篩網17的寬度從而過濾掉所需要的顆粒大小，然后打開啟動開關2使電機10工作，將投料斗1中投料，料通過機箱11后，動刀4對料進行粉碎，然后定刀5會對料進行二次粉碎，之后粉碎過后的料，由上而下到篩網17，穿過篩網17進入可卸儲料斗18中，繼而完成整套粉碎運作，粉碎效果完成。
