本實用新型涉及木工刨床機械設備技術領域，特別是指一種點接觸式螺旋刀軸工裝。

背景技術：

刨是一種木工機床類的刨床新型產品，主要用于加工木方、木板、裝飾木線條、木地板等木制品，對木材的上面進行刨削處理，其中刨削刀軸是關鍵部件，近年來，木材加工和家具制造廠對木工機械的生產能力、加工精度和使用成本的期待值越來越高，而傳統的分段式螺旋刀軸刨切時采用“面”接觸刨切方式，抗刀阻力大，易造成刀軸震動，使得木材加工面產生橫向波紋，影響刨切效果，其次刨削過程中木屑亂飛無法導流排出，增加刨削阻力，改進后的螺旋刀軸采用點接觸的切割方式進行刨削，抗刀阻力小，防止刀軸震動，具體如下：刀片的使用刀刃呈與刀體槽相對應的弧形排列，采用螺旋刀面設計，將刀片的使用刀刃呈與刀體槽相對應的弧形排列，因刀片的切削刃面是弧形的，使用刀刃與刀軸中心線不平形，形成剪切斜切角度，使得刨切時使用刀刃與木材是點接觸，因刀軸刀刃與軸線有傾斜角度，傳統四軸聯動的加工中心無法完成螺孔與刀片固定面垂直，造成螺釘錐面與刀片錐孔不吻合，單點受力，刨切時受阻力影響后螺釘容易松動，影響加工面平整，甚至刀片破碎，而若采用五軸聯動的加工中心，則需要巨大的加工成本，十分不利于傳統的制造企業的利潤收益。

技術實現要素：

本實用新型提出了一種點接觸式螺旋刀軸工裝，克服了現有技術中點接觸式螺旋刀軸，因刀軸刀刃與軸線有傾斜角度，傳統四軸聯動的加工中心無法完成螺孔與刀片固定面垂直，造成螺釘錐面與刀片錐孔不吻合，單點受力，刨切時受阻力影響后螺釘容易松動，影響加工面平整，甚至刀片破碎，而若采用五軸聯動的加工中心，則需要巨大的加工成本，十分不利于傳統的制造企業的利潤收益的缺陷。

本實用新型實現上述技術效果所采用的技術方案是：

一種點接觸式螺旋刀軸工裝，包括螺旋刀軸、螺旋刀軸傾斜設定裝置和刀具總成，所述刀具總成包括鉆孔刀具、刀架臺和刀架臺固定架，所述鉆孔刀具固定于刀架臺上，所述刀架臺可相對于刀架臺固定架上下往復運動，螺旋刀軸安裝后所述螺旋刀軸上的刀刃安裝臺面與鉆孔刀具垂直，以使得鉆出的刀片錐孔與刀片安裝臺面垂直。

進一步的，所述螺旋刀軸傾斜設定裝置包括傾斜工作臺面和刀軸夾緊旋轉裝置，所述刀軸夾緊旋轉裝置固定安裝于傾斜工作臺面的上方，所述刀軸夾緊旋轉裝置包括主夾具立柱、卡盤、固定盤軸、電機和輔助夾具，所述卡盤與螺旋刀軸一軸端連接，所述固定盤軸一側與卡盤固定連接，所述固定盤軸與電機連接，所述電機固定于所述主夾具立柱上，所述輔助夾具包括固定塊，所述固定塊上安裝有軸承，所述螺旋刀軸另一軸端與軸承連接。

進一步的，所述傾斜工作臺面包括工作臺主體，所述工作臺主體的一端下方設置有固定架，所述工作臺主體的一端與固定架鉸接，所述工作臺主體的另一端下方設置有一調節螺桿，通過調節螺桿可調節工作臺面的傾斜程度。

進一步的，所述傾斜工作臺面包括工作臺主體，所述工作臺主體的下方設置有兩不等高的墊塊，通過所述不等高的墊塊使得工作臺面形成一傾斜角度。

進一步的，所述傾斜工作臺面為一倒梯形結構，其工作面呈斜坡狀。

進一步的，所述螺旋刀軸傾斜設定裝置包括水平工作臺面和傾斜刀軸夾緊旋轉裝置，所述傾斜刀軸夾緊旋轉裝置固定安裝于水平工作臺面的上方，所述傾斜刀軸夾緊旋轉裝置包括主夾具立柱、卡盤、固定盤軸、電機和輔助夾具，所述主夾具立柱固定于水平工作臺面上且高度可調，所述卡盤與螺旋刀軸一軸端連接，所述固定盤軸一側與卡盤固定連接，所述固定盤軸與電機連接，所述電機固定于所述主夾具立柱上，所述輔助夾具包括固定塊、頂尖和支撐塊，所述頂尖與固定塊連接，所述頂尖和卡盤加緊螺旋刀軸，所述支撐塊固定于工作臺面上并置于螺旋刀軸軸端下方用于支撐螺旋刀軸。

本實用新型的有益效果為：一種點接觸式螺旋刀軸工裝，設置有螺旋刀軸傾斜設定裝置，通過螺旋刀軸傾斜設定裝置可以調節螺旋刀軸相對軸向的角度，以使得鉆出的刀片錐孔與刀片安裝臺面垂直，防止后序加工中螺釘錐面與刀片錐孔不吻合帶來的不良影響。

附圖說明

圖1為本實用新型一種點接觸式螺旋刀軸工裝的實施例1的結構示意圖；

圖2為本實用新型一種點接觸式螺旋刀軸工裝的其中一傾斜工作臺面結構示意圖；

圖3為本實用新型一種點接觸式螺旋刀軸工裝的另一傾斜工作臺面結構示意圖；

圖4為本實用新型一種點接觸式螺旋刀軸工裝的實施例4的結構示意圖。

1-螺旋刀軸；2-鉆孔刀具；3-刀架臺；4-刀架臺固定架；5-主夾具立柱；6-卡盤；7-固定盤軸；8-電機；9-固定塊；10-工作臺主體；11-固定架；12-調節螺桿；13-墊塊；14-頂尖；15-支撐塊。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

實施例1

如圖1-2所示，一種點接觸式螺旋刀軸工裝，包括螺旋刀軸1、螺旋刀軸傾斜設定裝置和刀具總成，刀具總成包括鉆孔刀具2、刀架臺3和刀架臺固定架4，鉆孔刀具2固定于刀架臺3上，刀架臺3可相對于刀架臺固定架4上下往復運動，螺旋刀軸安裝后所述螺旋刀軸上的刀刃安裝臺面與鉆孔刀具垂直，以使得鉆出的刀片錐孔與刀片安裝臺面垂直。螺旋刀軸傾斜設定裝置的具體結構包括傾斜工作臺面和刀軸夾緊旋轉裝置，刀軸夾緊旋轉裝置固定安裝于傾斜工作臺面的上方，刀軸夾緊旋轉裝置包括主夾具立柱5、卡盤6、固定盤軸7、電機8和輔助夾具，卡盤6與螺旋刀軸1一軸端連接，固定盤軸7一側與卡盤6固定連接，固定盤軸7與電機8連接，電機8固定于所述主夾具立柱5上，輔助夾具包括固定塊9，固定塊9上安裝有軸承，螺旋刀軸另一軸端與軸承連接。其中如圖1所示，傾斜工作臺面包括工作臺主體10，工作臺主體10的一端下方設置有固定架11，工作臺主體10的一端與固定架11鉸接，工作臺主體10的另一端下方設置有一調節螺桿12，通過調節螺桿12可調節工作臺面的傾斜程度。刀架臺固定架設置于傾斜工作臺面的后方。

實施例2

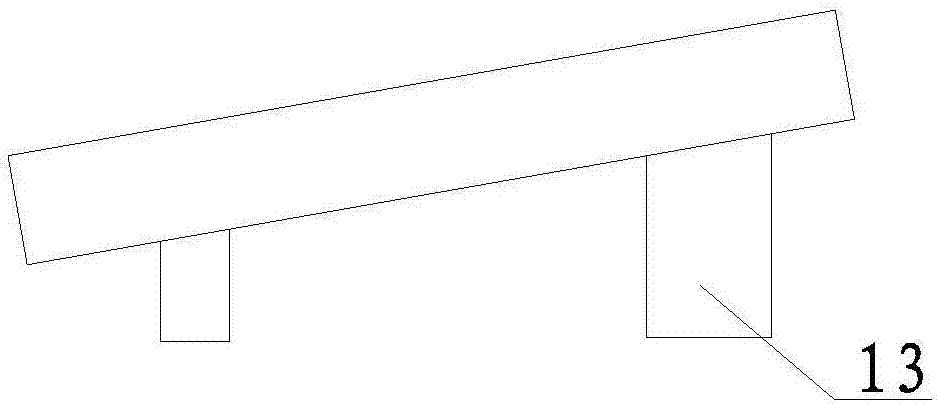

本實施例與實施例1的區別在于：如圖2所示，傾斜工作臺面包括工作臺主體10，工作臺主體10的下方設置有兩不等高的墊塊13，通過所述不等高的墊塊13使得工作臺面形成一傾斜角度。其他結構一致。

實施例3

本實施例與實施例1的區別在于：如圖3所示，傾斜工作臺面為一倒梯形結構，其工作面呈斜坡狀。其他結構一致。

實施例4

如圖4所示，一種點接觸式螺旋刀軸工裝，包括螺旋刀軸1、螺旋刀軸傾斜設定裝置和刀具總成，刀具總成包括鉆孔刀具2、刀架臺3和刀架臺固定架4，鉆孔刀具2固定于刀架臺3上，刀架臺3可相對于刀架臺固定架上下往復運動，螺旋刀軸安裝后所述螺旋刀軸上的刀刃安裝臺面與鉆孔刀具垂直，以使得鉆出的刀片錐孔與刀片安裝臺面垂直。螺旋刀軸傾斜設定裝置包括水平工作臺面和傾斜刀軸夾緊旋轉裝置，傾斜刀軸夾緊旋轉裝置固定安裝于水平工作臺面的上方，傾斜刀軸夾緊旋轉裝置包括主夾具立柱5、卡盤6、固定盤軸7、電機8和輔助夾具，主夾具立柱5固定于水平工作臺面上且高度可調，卡盤6與螺旋刀軸一軸端連接，固定盤軸7一側與卡盤6固定連接，固定盤軸7與電機8連接，電機固定于所述主夾具立柱上，輔助夾具包括固定塊9、頂尖14和支撐塊15，頂尖14與固定塊9連接，頂尖14和卡盤6加緊螺旋刀軸，支撐塊15固定于工作臺面上并置于螺旋刀軸軸端下方用于支撐螺旋刀軸。刀架臺固定架設置于傾斜工作臺面的后方。
