本技術涉及復合地板壓縫，具體為?一種復合地板壓縫設備。

背景技術：

1、復合地板是地板的其中一種。復合地板被人為改變地板材料的天然結構，達到某項?物理性能?符合預期要求的地板。?復合地板在市場上經常泛指強化?復合木地板、實木復合地板，即使相鄰條狀的地板緊緊靠住，拼接的地板在局部拼接位置還是會出現縫隙，從而需要將這些縫隙壓除。

2、例如授權公告號為“cn220561787u”的一種復合地板壓縫設備，安裝架體上位于下料工位內設有下料輸送機構，下料輸送機構一側設有下料機構，能便于去除掉地板整體上位于拼接位置可能出現的縫隙。但該復合地板壓縫設備，在對符合地板壓縫時使用的時皮帶輸送機，皮帶輸送機?主要由機架、?輸送皮帶?、皮帶輥筒、張緊裝置、傳動裝置等組成的，由于皮帶輥筒之間存在著一定的縫隙，在對復合地板壓縫時復合地板容易在皮帶輥筒和皮帶輥筒之間的縫隙中變形，從而降低工作質量，同時該復合地板壓縫設備，在對復合地板上料和下料時，吸盤安裝在安裝板組上，而安裝板組無法調節吸盤之間的間距，導致對于過小的復合地板吸附不完全易脫落，從而增加工作局限性。

技術實現思路

1、本實用新型的目的是為了解決由于皮帶輥筒之間存在著一定的縫隙，在對復合地板壓縫時復合地板容易在皮帶輥筒和皮帶輥筒之間的縫隙中變形，從而降低工作質量和安裝板組無法調節吸盤之間的間距，導致對于過小的復合地板吸附不完全易脫落，從而增加工作局限性的問題，而提出的?一種復合地板壓縫設備。

2、為實現上述目的，本實用新型提供如下技術方案：

3、設計?一種復合地板壓縫設備，包括框架，所述框架的內部設有兩個位移機構，所述框架通過支架與兩個第一電機固定相連，兩個所述第一電機的輸出軸與第一螺紋桿固定相連，所述第一螺紋桿通過軸承與框架轉動相連，所述第一螺紋桿的表面與第一螺母螺紋相連，所述第一螺母通過滑槽與框架的上端滑動相連，所述第一螺母的下端固定連接有第一電動伸縮桿，所述第一電動伸縮桿的表面設有調節機構，所述框架的內部設有傳送帶，所述框架的外壁與多個第二電動伸縮桿固定相連。

4、優選的，所述位移機構包括兩個第一殼體，兩個所述第一殼體的表面均與框架固定相連，所述第一殼體通過支架與第三電機固定相連，所述第三電機的輸出軸與蝸桿轉動相連，所述蝸桿的表面與蝸輪相嚙合，所述蝸桿和蝸輪均通過軸承與第一殼體轉動相連，所述蝸輪的外壁固定連接有第三螺紋桿，所述第三螺紋桿通過軸承與第一殼體轉動相連，所述第三螺紋桿的表面與第三螺母螺紋相連，所述第三螺母通過滑槽與第一殼體滑動相連。

5、優選的，所述第三螺母的表面與橫板固定相連，所述橫板貫穿傳送帶的中部。

6、優選的，所述調節機構包括兩個第二殼體，兩個所述第二殼體的表面均與第一電動伸縮桿的伸縮端固定相連，所述第二殼體通過支架與第四電機固定相連，所述第四電機的輸出軸與第一齒輪固定相連，所述第一齒輪通過軸承與第二殼體轉動相連，所述第一齒輪的表面與齒條相嚙合，所述齒條通過滑槽與第二殼體滑動相連，所述齒條的表面分別與兩個第二齒輪相嚙合，兩個所述第二齒輪均通過軸承與第二殼體轉動相連，所述第二齒輪的外壁與桿體的一端固定相連，所述桿體的另一端與豎塊表面的滑槽滑動相連，所述豎塊通過滑槽與第二殼體滑動相連。

7、優選的，所述第二殼體和豎塊的下端均固定連接有立板，所述第二殼體的上端與螺栓螺紋相連。

8、優選的，多個所述第二電動伸縮桿的伸縮端與板體固定相連，所述框架的上表面與框體固定相連，所述框體通過支架與第二電機固定相連，所述第二電機的輸出軸與第二螺紋桿固定相連，所述第二螺紋桿通過軸承與框體轉動相連，所述第二螺紋桿的表面與第二螺母螺紋相連，所述第二螺母通過滑槽與框體的上端滑動相連，所述第二螺母的下表面與氣缸固定相連，所述氣缸的伸縮端與壓縫輪固定相連，所述框體的下表面設有視覺檢測件，所述立板的下端設有吸盤。

9、本實用新型提出的?一種復合地板壓縫設備，有益效果在于：通過位移機構和框體的配合，兩個第三電機均帶動蝸桿轉動，蝸桿帶動兩個蝸輪轉動，兩個蝸輪均帶動第三螺紋桿轉動第三螺紋桿帶動第三螺母向上移動，第三螺母帶動橫板在傳送帶的中部內移動，通過上述方式，將橫板將傳送帶的中部變得平整，在復合地板進行壓縫工作時，不會在皮帶輥筒和皮帶輥筒之間的縫隙中變形，從而提高工作質量。

10、通過調節機構和第而電動伸縮桿的配合，兩個第四電機均帶動第一齒輪轉動，第一齒輪帶動齒條向下移動，齒條帶動兩個第二齒輪相對轉動，兩個第二齒輪分別帶動桿體相對擺動，兩個桿體相對擺動通過滑槽帶動豎塊向右移動，通過上述方式，對吸盤之間的距離進行調整，使其根據復合地板的大小對其進行吸附，從而減少工作局限性。

技術特征：

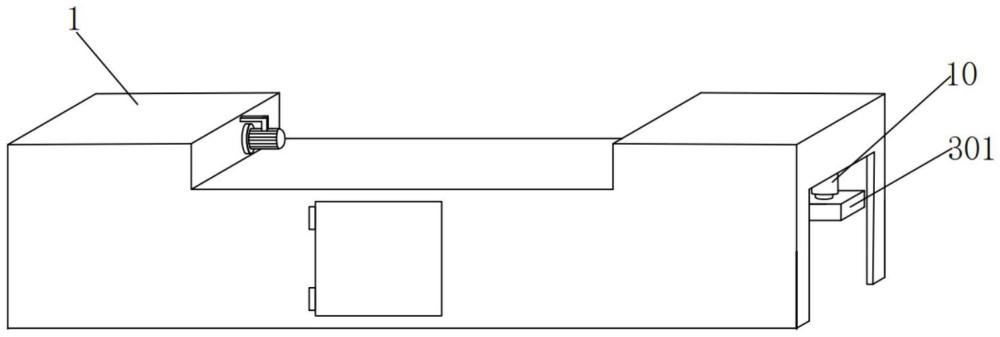

1.一種復合地板壓縫設備，包括框架（1），其特征在于：所述框架（1）的內部設有兩個位移機構（2），所述框架（1）通過支架與兩個第一電機（7）固定相連，兩個所述第一電機（7）的輸出軸與第一螺紋桿（8）固定相連，所述第一螺紋桿（8）通過軸承與框架（1）轉動相連，所述第一螺紋桿（8）的表面與第一螺母（9）螺紋相連，所述第一螺母（9）通過滑槽與框架（1）的上端滑動相連，所述第一螺母（9）的下端固定連接有第一電動伸縮桿（10），所述第一電動伸縮桿（10）的表面設有調節機構（3），所述框架（1）的內部設有傳送帶（5），所述框架（1）的外壁與多個第二電動伸縮桿（13）固定相連，所述位移機構（2）包括兩個第一殼體（201），兩個所述第一殼體（201）的表面均與框架（1）固定相連，所述第一殼體（201）通過支架與第三電機（202）固定相連，所述第三電機（202）的輸出軸與蝸桿（203）轉動相連，所述蝸桿（203）的表面與蝸輪（204）相嚙合，所述蝸桿（203）和蝸輪（204）均通過軸承與第一殼體（201）轉動相連，所述蝸輪（204）的外壁固定連接有第三螺紋桿（205），所述第三螺紋桿（205）通過軸承與第一殼體（201）轉動相連，所述第三螺紋桿（205）的表面與第三螺母（206）螺紋相連，所述第三螺母（206）通過滑槽與第一殼體（201）滑動相連，所述第三螺母（206）的表面與橫板（207）固定相連，所述橫板（207）貫穿傳送帶（5）的中部。

2.根據權利要求1所述的?一種復合地板壓縫設備，其特征在于：所述調節機構（3）包括兩個第二殼體（301），兩個所述第二殼體（301）的表面均與第一電動伸縮桿（10）的伸縮端固定相連，所述第二殼體（301）通過支架與第四電機（302）固定相連，所述第四電機（302）的輸出軸與第一齒輪（303）固定相連，所述第一齒輪（303）通過軸承與第二殼體（301）轉動相連，所述第一齒輪（303）的表面與齒條（304）相嚙合，所述齒條（304）通過滑槽與第二殼體（301）滑動相連，所述齒條（304）的表面分別與兩個第二齒輪（305）相嚙合，兩個所述第二齒輪（305）均通過軸承與第二殼體（301）轉動相連，所述第二齒輪（305）的外壁與桿體（306）的一端固定相連，所述桿體（306）的另一端與豎塊（307）表面的滑槽滑動相連，所述豎塊（307）通過滑槽與第二殼體（301）滑動相連。

3.根據權利要求2所述的?一種復合地板壓縫設備，其特征在于：所述第二殼體（301）和豎塊（307）的下端均固定連接有立板（11），所述第二殼體（301）的上端與螺栓螺紋相連。

4.根據權利要求3所述的?一種復合地板壓縫設備，其特征在于：多個所述第二電動伸縮桿（13）的伸縮端與板體（12）固定相連，所述框架（1）的上表面與框體（14）固定相連，所述框體（14）通過支架與第二電機（4）固定相連，所述第二電機（4）的輸出軸與第二螺紋桿（6）固定相連，所述第二螺紋桿（6）通過軸承與框體（14）轉動相連，所述第二螺紋桿（6）的表面與第二螺母（15）螺紋相連，所述第二螺母（15）通過滑槽與框體（14）的上端滑動相連，所述第二螺母（15）的下表面與氣缸（16）固定相連，所述氣缸（16）的伸縮端與壓縫輪（17）固定相連，所述框體（14）的下表面設有視覺檢測件（18），所述立板（11）的下端設有吸盤。

技術總結
本技術涉及復合地板壓縫技術領域，尤其是一種復合地板壓縫設備，包括框架，所述第一螺母的下端固定連接有第一電動伸縮桿，所述第一電動伸縮桿的表面設有調節機構，所述框架的內部設有傳送帶，所述框架的外壁與多個第二電動伸縮桿固定相連。該復合地板壓縫設備，第三螺母帶動橫板在傳送帶的中部內移動，通過上述方式，將橫板將傳送帶的中部變得平整，在復合地板進行壓縫工作時，不會在皮帶輥筒和皮帶輥筒之間的縫隙中變形，從而提高工作質量，通過調節機構和第而電動伸縮桿的配合，兩個桿體相對擺動通過滑槽帶動豎塊向右移動，通過上述方式，對吸盤之間的距離進行調整，使其根據復合地板的大小對其進行吸附，從而減少工作局限性。

技術研發人員：劉伊,劉尚清
受保護的技術使用者：湖北拜爾建材科技發展有限公司
技術研發日：20240612
技術公布日：2025/4/28
