本發明涉及繡花機壓腳技術領域，尤其涉及一種方便調節的繡花機壓腳。

背景技術：

針腳原有多種解釋，現在我們常指的是硬件芯片向外提供的接口方式，由于采用的是針式接口，所以稱為針腳。例如cpu針腳。cpu針腳即一種接口類型，cpu需要通過某個接口與主板連接的才能進行工作，經過這么多年的發展，采用的接口方式有引腳式、卡式、觸點式、針腳式等。而使用最普遍的cpu的接口是針腳式接口，對應到主板上就有相應的插槽類型，但是目前的繡花機壓腳不能實現快速調節，并且也不能調節出針口的大小。

技術實現要素：

本發明的目的是為了解決現有技術中存在的缺點，而提出的一種方便調節的繡花機壓腳。

為了實現上述目的，本發明采用了如下技術方案：

一種方便調節的繡花機壓腳，包括底塊，所述底塊的一端轉動連接有支撐柱，所述支撐柱的上方連接有連接座，所述連接座上設有轉動槽，所述支撐柱的一端轉動連接在連接座上，所述支撐柱上套接有轉動套，所述轉動套的一端轉動連接有轉動環，所述轉動套的兩側連接有第二連接柱，所述第二連接柱上套接有抵壓桿，所述底座上設有兩個第一連接柱，所述抵壓桿遠離第二連接柱的一端套接于第一連接柱上，所述底塊上設有穿插口，所述穿插口內設有擠壓塊，所述穿插口的內壁上設有鎖緊槽，所述底塊上設有與鎖緊槽連通的轉動槽，所述轉動槽內轉動連接有轉動塊，所述鎖緊槽內設有螺紋桿，所述螺紋桿的一端穿過轉動塊。

優選的，所述連接座的一側插設有鎖緊桿，所述鎖緊桿的一端穿過連接座和支撐柱。

優選的，所述底塊和支撐柱之間通過轉軸轉動連接。

優選的，所述支撐柱以轉軸為軸心轉動，且其轉動角度范圍為0-30°。

優選的，所述支撐柱的側面設有鎖扣，所述轉動槽的內壁上設有用于卡接鎖扣的限位槽。

與現有技術相比，本發明的有益效果是：可以通過轉動轉動環，使得轉動環上升或者下降，從而使得整個轉動套上下移動，進而可以使得抵壓桿拉伸底塊，從而可以更好地調節底塊的轉動角度，使得待繡花的物件可以被快速擠壓住，從而并且擠壓塊也會適當調節出針口的大小，保證了繡花的準確和高效，方便了使用者使用，實現了方便調節繡花角度效果。

附圖說明

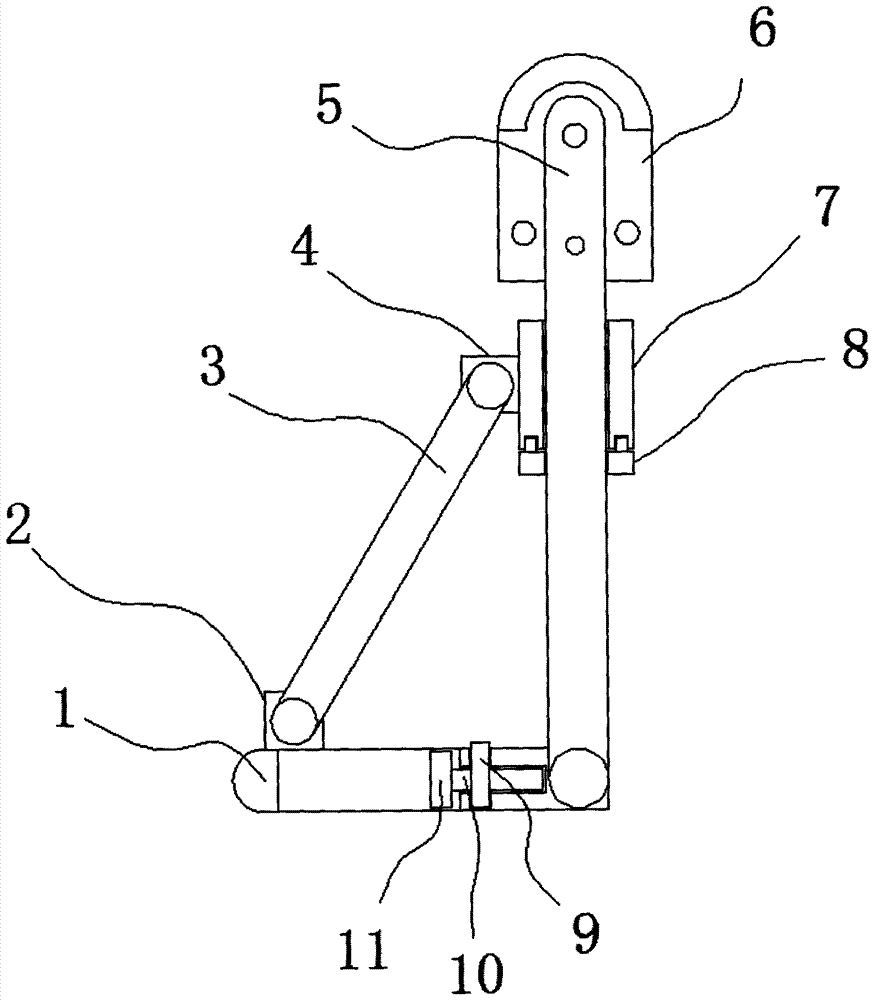

圖1為本發明提出的一種方便調節的繡花機壓腳的結構示意圖；

圖2為本發明提出的一種方便調節的繡花機壓腳的正面結構示意圖。

圖中：1底塊、2第一連接柱、3抵壓桿、4第二連接柱、5支撐柱、6連接座、7轉動套、8轉動環、9轉動塊、10螺紋桿、11擠壓塊、12鎖緊桿。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。

參照圖1-2，一種方便調節的繡花機壓腳，包括底塊1，底塊1的一端轉動連接有支撐柱5，支撐柱5的上方連接有連接座6，連接座6上設有轉動槽，支撐柱5的一端轉動連接在連接座6上，支撐柱5上套接有轉動套7，轉動套7的一端轉動連接有轉動環8，轉動套7的兩側連接有第二連接柱4，第二連接柱4上套接有抵壓桿3，底座1上設有兩個第一連接柱2，抵壓桿3遠離第二連接柱4的一端套接于第一連接柱2上，底塊1上設有穿插口，穿插口內設有擠壓塊11，穿插口的內壁上設有鎖緊槽，底塊1上設有與鎖緊槽連通的轉動槽，轉動槽內轉動連接有轉動塊9，鎖緊槽內設有螺紋桿10，螺紋桿10的一端穿過轉動塊9，連接座6的一側插設有鎖緊桿12，鎖緊桿12的一端穿過連接座6和支撐柱5，可以使得支撐柱5與連接座6之間的連接更加穩定，底塊1和支撐柱5之間通過轉軸轉動連接，增加了底塊1和支撐柱5之間的轉動效果，支撐柱5以轉軸為軸心轉動，且其轉動角度范圍為0-30°，支撐柱5的側面設有鎖扣，轉動槽的內壁上設有用于卡接鎖扣的限位槽，使得連接座6和支撐柱5之間的轉動角度可以得到一定的調節，從而方便使用者使用效果。

本發明中，使用者使用該裝置時，可以通過轉動轉動環8，使得轉動環8上升或者下降，從而使得整個轉動套7上下移動，進而可以使得抵壓桿3拉伸底塊1，從而可以更好地調節底塊1的轉動角度，使得待繡花的物件可以被快速擠壓住，從而并且擠壓塊11也會適當調節出針口的大小，保證了繡花的準確和高效，方便了使用者使用。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。

技術特征：

技術總結
本發明公開了一種方便調節的繡花機壓腳，包括底塊，所述底塊的一端轉動連接有支撐柱，所述支撐柱的上方連接有連接座，所述連接座上設有轉動槽，所述支撐柱的一端轉動連接在連接座上，所述支撐柱上套接有轉動套，所述轉動套的一端轉動連接有轉動環，所述轉動套的兩側連接有第二連接柱，所述第二連接柱上套接有抵壓桿，所述底座上設有兩個第一連接柱，所述抵壓桿遠離第二連接柱的一端套接于第一連接柱上，所述底塊上設有穿插口，所述穿插口內設有擠壓塊。本發明待繡花的物件可以被快速擠壓住，從而并且擠壓塊也會適當調節出針口的大小，保證了繡花的準確和高效，方便了使用者使用，實現了方便調節繡花角度效果。

技術研發人員：楊芝燕
受保護的技術使用者：楊芝燕
技術研發日：2017.07.19
技術公布日：2017.10.10
