本發明涉及土木建筑技術領域，具體為一種便于脫模的土木建筑施工用的組裝式試模。

背景技術：

在土木建筑施工過程中，經常需要用到混凝土，在使用混凝土的時候，都需要進行混泥土的測試，混凝土、砂漿試模是用來制作測試混凝土和砂漿力學性能及其長期性、耐久性試驗用試件的模具。為了便于混凝土試壓塊脫模，在混凝土澆注前，要在試模內刷一層機油，但是混凝土成型后，或為方形體，或為圓柱體，整個嵌入試模的內腔，脫模的難度比較大，而且有的時候當試塊脫落之后，需要對于試模進行清洗，現有的試模并不便于清洗，難度較大，而且在石塊制作的時候，需要不斷的對于試模內的混泥土進行敲打，防止混凝土出現較大的孔隙，往往在敲打的時候，會損壞試模。

技術實現要素：

本發明的目的在于提供一種便于脫模的土木建筑施工用的組裝式試模，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種便于脫模的土木建筑施工用的組裝式試模，包括試模底座、安裝螺紋桿、輔助固定螺紋桿和安裝板，所述試模底座沿長度方向的兩側均安裝有安裝槽，所述安裝板位于安裝槽的內部，且安裝板的一側固定連接有連接板，連接板遠離安裝板的一端貫穿安裝槽并與試模側板的一側固定連接，所述試模底座沿寬度方向的兩側均設有連接凹槽，且試模側板的兩端均位于連接凹槽內，所述連接凹槽的內側設有螺紋通孔，試模側板的兩端均設有與之相對應的螺紋孔，且螺紋通孔和螺紋孔通過固定螺紋桿連接，所述安裝槽的兩端和安裝板的兩端均設有相對應的螺紋安裝孔，所述安裝螺紋桿的一端插接在螺紋安裝孔內并把安裝板和安裝槽固定連接在一起，所述試模底座的上端固定安裝有試模隔板，且試模側板遠離連接板的一側上開設有隔板凹槽，試模隔板的兩端均插接在隔板凹槽內，所述隔板凹槽的內側均設有輔助螺紋通孔，且試模隔板的兩端均設有與之對應的螺紋孔，輔助固定螺紋桿插接在輔助螺紋通孔和螺紋孔的內部并把試模側板和試模隔板固定連接在一起；

所述試模底座為中空結構，且試模底座的內部底端通過復位彈簧連接有震動板，所述震動板遠離復位彈簧的一端安裝有震動球，震動板的外側與震動桿的一端連接，所述震動桿的另一端通過貫穿試模底座的側壁并位于試模底座的外側，且震動桿通過萬向節與試模底座的側壁連接。

優選的，所述安裝板、連接板和試模側板為一體成型結構，且試模側板的高度均大于安裝板和連接板的高度。

優選的，所述試模底座和試模隔板為一體成型結構，且試模隔板有兩塊，試模隔板對稱設置在試模側板的兩端。

優選的，所述試模隔板的厚度和隔板凹槽的槽口寬度相等，試模側板的厚度和連接凹槽的槽口寬度相等。

優選的，所述震動板有六塊，且震動板對稱設置在試模底座的內部兩側，每塊震動板上均對稱安裝有兩個震動球。

與現有技術相比，本發明的有益效果是：該便于脫模的土木建筑施工用的組裝式試模，通過設有的試模底座、試模側板、安裝板和試模隔板之間的相互配合，不僅可以通過拆卸試模側板來方便對于試塊的脫落處理，而且還可以在取出試塊之后，對于整個試模進行清洗，方便下次的使用，而且通過震動桿、震動板和震動球的相互配合，可以在制作的過程中，敲打試模底座，然后震動試模內部的混泥土。這樣則可以做出更好的試塊，具有很強的實用性。

附圖說明

圖1為本發明結構示意圖；

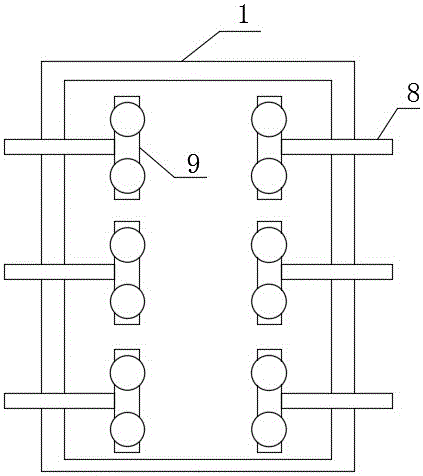

圖2為本發明的震動板示意圖；

圖3為本發明的震動球示意圖。

圖中：試模底座1、試模側板2、安裝板3、試模隔板4、隔板凹槽5、安裝螺紋桿6、輔助固定螺紋桿7、震動桿8、震動板9、震動球10、連接凹槽11。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-3，本發明提供一種技術方案：一種便于脫模的土木建筑施工用的組裝式試模，包括試模底座1、安裝螺紋桿6、輔助固定螺紋桿7和安裝板3，所述試模底座1沿長度方向的兩側均安裝有安裝槽，所述安裝板3位于安裝槽的內部，且安裝板3的一側固定連接有連接板，連接板遠離安裝板3的一端貫穿安裝槽并與試模側板2的一側固定連接，所述試模底座1沿寬度方向的兩側均設有連接凹槽11，且試模側板2的兩端均位于連接凹槽11內，所述連接凹槽11的內側設有螺紋通孔，試模側板2的兩端均設有與之相對應的螺紋孔，且螺紋通孔和螺紋孔通過固定螺紋桿連接，所述安裝槽的兩端和安裝板3的兩端均設有相對應的螺紋安裝孔，所述安裝螺紋桿6的一端插接在螺紋安裝孔內并把安裝板3和安裝槽固定連接在一起，所述試模底座1的上端固定安裝有試模隔板4，且試模側板2遠離連接板的一側上開設有隔板凹槽5，試模隔板4的兩端均插接在隔板凹槽5內，所述隔板凹槽5的內側均設有輔助螺紋通孔，且試模隔板4的兩端均設有與之對應的螺紋孔，輔助固定螺紋桿7插接在輔助螺紋通孔和螺紋孔的內部并把試模側板2和試模隔板4固定連接在一起，所述安裝板3、連接板和試模側板2為一體成型結構，且試模側板2的高度均大于安裝板3和連接板的高度，所述試模底座1和試模隔板4為一體成型結構，且試模隔板4有兩塊，試模隔板4對稱設置在試模側板2的兩端，所述試模隔板4的厚度和隔板凹槽5的槽口寬度相等，試模側板2的厚度和連接凹槽11的槽口寬度相等。

所述試模底座1為中空結構，且試模底座1的內部底端通過復位彈簧連接有震動板9，所述震動板9遠離復位彈簧的一端安裝有震動球10，震動板9的外側與震動桿8的一端連接，所述震動桿8的另一端通過貫穿試模底座1的側壁并位于試模底座1的外側，且震動桿8通過萬向節與試模底座1的側壁連接，所述震動板9有六塊，且震動板9對稱設置在試模底座1的內部兩側，每塊震動板9上均對稱安裝有兩個震動球10。

工作原理：當使用的時候，首先把安裝板3安放在安裝槽內，然后通過安裝螺紋桿6把安裝板3和安裝槽固定連接在一起，通過固定螺紋桿把試模側板2和試模底座1連接在一起，通過輔助固定螺紋桿7把試模側板2和試模隔板4固定連接在一起，然后再把混泥土倒進試模中，然后通過震動桿8來控制震動板9上下移動，從而可以控制震動球10撞擊試模底座1，從而可以震動位于試模內部的混泥土，使得制作出來的混泥土試塊質量更好。

該便于脫模的土木建筑施工用的組裝式試模，通過設有的試模底座1、試模側板2、安裝板3和試模隔板4之間的相互配合，不僅可以通過拆卸試模側板2來方便對于試塊的脫落處理，而且還可以在取出試塊之后，對于整個試模進行清洗，方便下次的使用，而且通過震動桿8、震動板9和震動球10的相互配合，可以在制作的過程中，敲打試模底座1，然后震動試模內部的混泥土。這樣則可以做出更好的試塊，具有很強的實用性。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
