本技術涉及塑膠地板，尤其涉及一種具有快速排水功能型塑膠地板。

背景技術：

1、塑膠地板也稱pvc地板，pvc地板是當今世界上非常流行的一種新型輕體地面裝飾材料，也稱為“輕體地材”。是一種在歐美及亞洲的日韓廣受歡迎的產品，風靡國外，從80年代初開始進入中國市場，在國內的大中城市已經得到普遍的認可，使用非常廣泛，比如家庭、醫院、學校、辦公樓、工廠、公共場所、超市、商業、等各種場所。“pvc地板”就是指采用聚氯乙烯材料生產的地板。具體就是以聚氯乙烯及其共聚樹脂為主要原料，加入填料、增塑劑、穩定劑、著色劑等輔料，在片狀連續基材上，經涂敷工藝或經壓延、擠出或擠壓工藝生產而成。

2、根據中國專利號為cn?218346681?u公開的一種室內用塑膠地板，包括兩個互相貼合的上發泡層，兩個所述上發泡層的上表面均固定連接有耐磨層，且兩個上發泡層的下表面均粘結有導熱板，兩塊所述導熱板的下端均粘結有下發泡層，所述導熱板的上端固定連接有多塊導熱塊，多塊所述導熱塊的前后端上部邊緣處均固定連接有導熱凸塊，本實用新型的有益效果是塑膠地板鋪設在埋設有地暖組件的地面上后，地暖組件運行時可將地面散發的熱量很好的傳遞給塑膠地板，可減小塑膠地板阻隔地面散發的熱量，冬季時，人們走在塑膠地板上所感受的熱量會夠適度，同時兩塊塑膠地板的拼接操作很方便，給工作人員帶來了方便。

3、現有技術中的塑膠地板可減小塑膠地板阻隔地面散發的熱量，冬季時，人們走在塑膠地板上所感受的熱量會夠適度，同時兩塊塑膠地板的拼接操作很方便，給工作人員帶來了方便，但是在實際使用的過程中會存在以下問題：1、現有的塑膠地板排水性能較差，浸入底部的水容易積在一起，而水不能快速排出，就有可能會導致內部發霉生菌，所以需要一種具有快速排水功能型塑膠地板來解決上述問題。

技術實現思路

1、本實用新型的目的是為了解決現有的塑膠地板排水性能較差，浸入底部的水容易積在一起，而水不能快速排出，就有可能會導致內部發霉生菌的問題，而提出的一種具有快速排水功能型塑膠地板。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種具有快速排水功能型塑膠地板，包括連邊、吹風烘干機和濕度監測端，所述連邊內的頂部卡接有頂置塑膠片，所述連邊內的中部卡接有中接板，所述連邊內靠近中接板的底部卡接有墊板，所述連邊的形狀為u形，所述濕度監測端的一側電性連接有濕度監測器。

3、優選的，所述頂置塑膠片的頂部矩形陣列有漏水孔，所述頂置塑膠片頂部靠近相鄰兩列漏水孔之間安裝有弧條，所述弧條的形狀為圓弧形。

4、優選的，所述頂置塑膠片的底部靠近漏水孔底部的兩側均開設有插縫，所述頂置塑膠片底部插縫內卡接有三角框，所述三角框頂部的兩側均設有插塊，所述插塊和插縫相互適配。

5、優選的，所述中接板的頂部開設有三角槽，所述三角槽的位置和三角框的位置相對應，所述三角槽和三角框相互卡接，且相互適配。

6、優選的，所述三角槽和三角框的底部均開設有細縫。

7、優選的，所述墊板和中接板相互貼合，所述墊板的頂部開設有下斜槽，所述下斜槽的位置和三角槽的位置是對應的，所述下斜槽內的斜坡是往正面傾斜的。

8、優選的，所述墊板正面的底部設有排水槽具，所述排水槽具內的兩側均設有邊斜板，所述排水槽具的兩側均安裝有排水導管。

9、有益效果

10、本實用新型中，在本結構中，整個塑膠地板主要由頂置塑膠片、中接板和墊板組成，頂置塑膠片和中接板之間連接有小型阻尼減震結構，通過小型阻尼減震結構可以起到有效的減震作用，在安裝時，將三角框都插到頂置塑膠片的底部，然后將三角框插到中接板頂部的三角槽中，三角框同時也可以起到支撐作用，之后將頂置塑膠片、中接板和墊板均卡到連板內，連板可以起到邊部支撐作用，防止散開，組裝便捷。

11、本實用新型中，當地板上有水時，水會從漏水孔中下落，部分水花會濺到弧條，水花落到弧條上后會隨著弧面往漏水孔處流去，這樣就可以將頂部的水下排，下排的水會經過三角框和三角槽內底部的細縫滴入至墊板的下斜槽中，之所以開設細縫，是為了防止水珠亂濺，而當水滴落至下斜槽中后，會隨著下斜槽的傾斜方向，往正面下滑，直到滑到排水槽具中，排水槽具是用于排出整排地板滴下來的水，進入到排水槽具內的水會隨著兩側邊斜板的傾斜方向下滑，最后從排水導管中排出，整個排水過程精確快捷，解決了現有的塑膠地板排水性能較差，浸入底部的水容易積在一起，而水不能快速排出，就有可能會導致內部發霉生菌的問題。

技術特征：

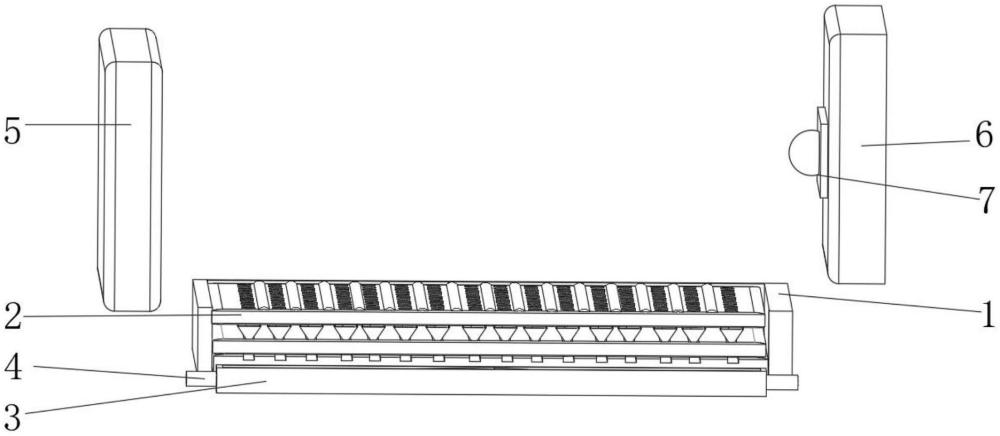

1.一種具有快速排水功能型塑膠地板，包括連邊(1)、吹風烘干機(5)和濕度監測端(6)，其特征在于：所述連邊(1)內的頂部卡接有頂置塑膠片(2)，所述連邊(1)內的中部卡接有中接板(11)，所述連邊(1)內靠近中接板(11)的底部卡接有墊板(13)，所述連邊(1)的形狀為u形，所述濕度監測端(6)的一側電性連接有濕度監測器(7)；所述頂置塑膠片(2)的頂部矩形陣列有漏水孔(9)，所述頂置塑膠片(2)頂部靠近相鄰兩列漏水孔(9)之間安裝有弧條(10)，所述弧條(10)的形狀為圓弧形；所述頂置塑膠片(2)的底部靠近漏水孔(9)底部的兩側均開設有插縫(16)，所述頂置塑膠片(2)底部插縫(16)內卡接有三角框(8)，所述三角框(8)頂部的兩側均設有插塊(17)，所述插塊(17)和插縫(16)相互適配；所述中接板(11)的頂部開設有三角槽(12)，所述三角槽(12)的位置和三角框(8)的位置相對應，所述三角槽(12)和三角框(8)相互卡接，且相互適配；所述三角槽(12)和三角框(8)的底部均開設有細縫；所述墊板(13)和中接板(11)相互貼合，所述墊板(13)的頂部開設有下斜槽(14)，所述下斜槽(14)的位置和三角槽(12)的位置是對應的，所述下斜槽(14)內的斜坡是往正面傾斜的；所述墊板(13)正面的底部設有排水槽具(3)，所述排水槽具(3)內的兩側均設有邊斜板(15)，所述排水槽具(3)的兩側均安裝有排水導管(4)。

技術總結
本技術提供一種具有快速排水功能型塑膠地板，涉及塑膠地板技術領域，包括連邊、吹風烘干機和濕度監測端，連邊內的頂部卡接有頂置塑膠片，連邊內的中部卡接有中接板，連邊內靠近中接板的底部卡接有墊板，連邊的形狀為U形，濕度監測端的一側電性連接有濕度監測器，在本結構中，整個塑膠地板主要由頂置塑膠片、中接板和墊板組成，頂置塑膠片和中接板之間連接有小型阻尼減震結構，通過小型阻尼減震結構可以起到有效的減震作用，在安裝時，將三角框都插到頂置塑膠片的底部，然后將三角框插到中接板頂部的三角槽中，三角框同時也可以起到支撐作用，之后將頂置塑膠片、中接板和墊板均卡到連板內，防止散開。

技術研發人員：李郁,陳東
受保護的技術使用者：英利奧（上海）體育科技有限公司
技術研發日：20240715
技術公布日：2025/4/28
