本發明涉及高架地板技術，尤其涉及一種用于潔凈室可開啟全視窗高架地板及其維護使用方法。

背景技術：

1、目前，在電子工業廠房的潔凈室建造中,高架地板是潔凈室內的重要的組成部分。通常高架地板下方布置設備所需的線路以及管路，并且其管線錯綜復雜。其中有很多關于根據設備二次配管配線的要求進行配管的儀表、閥門集中安裝。高架地板是不透明的，無法觀察儀表以及閥門檢查，所以在閥門以及儀表安裝位置的上方高架地板位置采用視窗地板來代替原有高架地板，在工作時可以輕松打開視窗進行工作。

2、申請?zhí)枮椤癱n202121195330.2”的專利文獻公開了一種視窗高架結構的地板，包括下地板、隔斷板、支撐框、導向柱和上地板，下地板的頂端固定有等間距的隔斷板，隔斷板設有四組，隔斷板一側的下地板頂端安裝有固定盤，且固定盤的頂端固定有支撐框，固定盤頂端的一側安裝有定位銷,定位銷的底端延伸至下地板的內部，支撐框表面的一側固定有擋片,支撐框的頂端安裝有上地板，上地板頂端的拐角位置處皆固定有高架連接盤，下地板底端的一側固定有主固定架。本實用新型不僅結構強度高，美觀性較強，降低踩踏過程中地板內部的應力，避免玻璃過早破裂，延長地板的使用壽命，還施工快捷方便，增強地板的施工便捷性。

3、申請?zhí)枮椤癱n202310420052.3”的專利文獻公開了一種通風高架地板，包括地板以及調風模塊。地板包括天板、多個天板通風孔、邊板以及多個肋骨。天板設于邊板之上，且肋骨位于邊板的內部。調風模塊位于地板的下方。調風模塊包括固定板、活動板以及調整裝置。調整裝置包括齒條、齒輪以及轉動元件。齒條設于活動板本體之上，轉動元件經轉動，使得齒輪與齒條相嚙合，以帶動活動板本體相對于固定板本體于移動方向移動，使得活動板本體能相對于固定板本體具有第一位置與第二位置。當活動板本體位于第一位置時，第二通風孔的位置與第一通風孔的位置相對應；當活動板本體位于第二位置時，這些第二通風孔的位置并未與這些第一通風孔的位置相對應，且第一通風孔的位置被活動板本體遮蔽。

4、上述專利文獻結合現有技術揭示了現有的用于潔凈室可開啟全視窗高架地板存在以下缺陷：

5、目前大多fab廠潔凈室視窗高架地板采用四方格視窗地板，中間加設方鋼進行加固，上部視窗面板較為單薄，且在設備搬運時容易產生劃痕，視窗面積較小導致觀察下部?jī)x表時視覺不佳，當下部閥門儀表需要檢修時只能打開局部視窗，不能快速的將整塊視窗地板提起進行相關操作，拆裝維護不便。

技術實現思路

1、為了克服現有技術的不足，本發明提供一種用于潔凈室可開啟全視窗高架地板及其維護使用方法，解決了拆裝維護不便的問題。

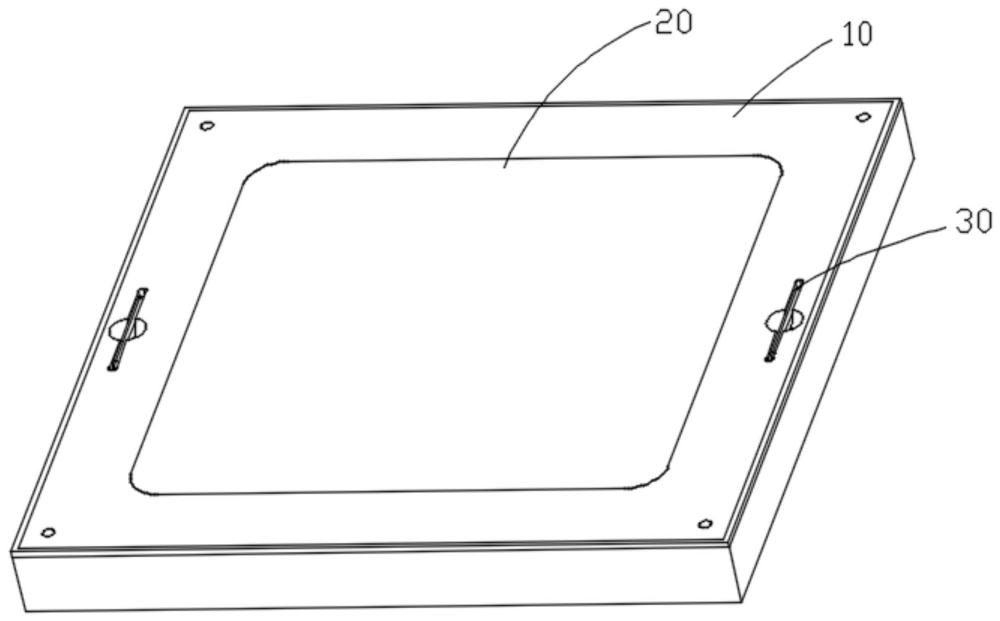

2、本發明第一方面在于提供一種用于潔凈室可開啟全視窗高架地板，包括高架地板框架、鋼化夾層玻璃視窗、至少一個隱藏式拉手，所述高架地板框架沿中部設有用于安裝鋼化夾層玻璃視窗的中部視窗通孔，所述中部視窗通孔沿內側設有一圈夾層玻璃支撐組件，所述鋼化夾層玻璃視窗位于所述中部視窗通孔且下端抵觸于所述夾層玻璃支撐組件，所述鋼化夾層玻璃視窗的上端面與所述高架地板框架的上端面平齊；所述高架地板框架沿中部視窗通孔的側部設有至少一個側部暗槽，所述隱藏式拉手固定于所述側部暗槽內。

3、在本發明第一方面中，作為一種優選的實施例，所述側部暗槽呈長條狀，所述中部視窗通孔呈矩形，所述側部暗槽的延伸方向與所述中部視窗通孔的其中一邊沿平行。

4、在本發明第一方面中，作為一種優選的實施例，所述側部暗槽的數量為2個，2個所述側部暗槽分布于所述中部視窗通孔的兩側，2個所述側部暗槽相互平行。

5、在本發明第一方面中，作為一種優選的實施例，所述隱藏式拉手呈u型。

6、在本發明第一方面中，作為一種優選的實施例，每一所述側部暗槽的中部設有凹陷的抓持位，呈u型的所述隱藏式拉手的頂部位于所述抓持位處。

7、在本發明第一方面中，作為一種優選的實施例，所述高架地板框架呈矩形，所述高架地板框架沿四個角處均設有安裝孔。

8、在本發明第一方面中，作為一種優選的實施例，所述高架地板框架沿外側邊沿設置有外邊沿邊角。

9、在本發明第一方面中，作為一種優選的實施例，所述夾層玻璃支撐組件呈長方體，所述夾層玻璃支撐組件的上部設置有玻璃腳墊。

10、在本發明第一方面中，作為一種優選的實施例，所述高架地板框架、所述中部視窗通孔均呈正方形。

11、在本發明第一方面中，作為一種優選的實施例，所述夾層玻璃支撐組件呈交叉分布的龍骨狀，所述鋼化夾層玻璃視窗設置于呈交叉分布的龍骨上方。

12、在本發明第一方面中，作為一種優選的實施例，所述隱藏式拉手為可旋轉的內嵌式把手。

13、本發明第二方面提供一種用于潔凈室可開啟全視窗高架地板的維護使用方法，包括以下步驟：

14、s10步驟：選定待維護區域，確定需要維護的高架地板位置；

15、s20步驟：確認是否有吸盤工具，若無吸盤工具，通過隱藏式拉手將高架地板拉起，進行線路維護工作；若有吸盤工具，執行下一步；

16、s30步驟：使用吸盤工具將鋼化夾層玻璃視窗吸住并吸出，進行線路維護工作；

17、s40步驟：維護完成后，將高架地板復位。

18、相比現有技術，本發明的有益效果在于：

19、1、所述高架地板框架沿中部設有用于安裝鋼化夾層玻璃視窗的中部視窗通孔，所述中部視窗通孔沿內側設有一圈夾層玻璃支撐組件，所述鋼化夾層玻璃視窗位于所述中部視窗通孔且下端抵觸于所述夾層玻璃支撐組件，所述鋼化夾層玻璃視窗的上端面與所述高架地板框架的上端面平齊；所述高架地板框架沿中部視窗通孔的側部設有至少一個側部暗槽，所述隱藏式拉手固定于所述側部暗槽內。采用本發明的裝置，當身邊沒有吸盤工具時，通過拉手環將整個視窗地板拉起來進行下部閥門儀表的檢修和維護工作，當身邊有吸盤工具時可以用吸盤將鋼化夾層玻璃整塊拿出進行下部閥門儀表的檢修和維護工作，提供以上兩種打開方式便于后續的檢修維護以及長時間使用后的玻璃面板更換。本申請既能可快速開啟又具有全視窗功能，強度高，不易磨損。

20、2、全視窗面板是在原有無孔高架地板的基礎上繼續加工優化，在閥門儀表需要檢修維護時，可以不借用其他開啟工具快速打開整塊視窗地板來進行操作，也可以利用吸盤打開鋼化夾層玻璃進行操作，該視窗面板不僅抗壓、耐磨，還具有更好的觀察效果。

技術特征：

1.一種用于潔凈室可開啟全視窗高架地板，其特征在于，包括高架地板框架、鋼化夾層玻璃視窗、至少一個隱藏式拉手，所述高架地板框架沿中部設有用于安裝鋼化夾層玻璃視窗的中部視窗通孔，所述中部視窗通孔沿內側設有一圈夾層玻璃支撐組件，所述鋼化夾層玻璃視窗位于所述中部視窗通孔且下端抵觸于所述夾層玻璃支撐組件，所述鋼化夾層玻璃視窗的上端面與所述高架地板框架的上端面平齊；

2.如權利要求1所述的用于潔凈室可開啟全視窗高架地板，其特征在于：所述側部暗槽呈長條狀，所述中部視窗通孔呈矩形，所述側部暗槽的延伸方向與所述中部視窗通孔的其中一邊沿平行。

3.如權利要求2所述的用于潔凈室可開啟全視窗高架地板，其特征在于：所述側部暗槽的數量為2個，2個所述側部暗槽分布于所述中部視窗通孔的兩側，2個所述側部暗槽相互平行。

4.如權利要求3所述的用于潔凈室可開啟全視窗高架地板，其特征在于：所述隱藏式拉手呈u型。

5.如權利要求4所述的用于潔凈室可開啟全視窗高架地板，其特征在于：每一所述側部暗槽的中部設有凹陷的抓持位，呈u型的所述隱藏式拉手的頂部位于所述抓持位處。

6.如權利要求1所述的用于潔凈室可開啟全視窗高架地板，其特征在于：所述高架地板框架呈矩形，所述高架地板框架沿四個角處均設有安裝孔。

7.如權利要求1所述的用于潔凈室可開啟全視窗高架地板，其特征在于：所述高架地板框架沿外側邊沿設置有外邊沿邊角。

8.如權利要求1所述的用于潔凈室可開啟全視窗高架地板，其特征在于：所述夾層玻璃支撐組件呈長方體，所述夾層玻璃支撐組件的上部設置有玻璃腳墊。

9.如權利要求1所述的用于潔凈室可開啟全視窗高架地板，其特征在于：所述夾層玻璃支撐組件呈交叉分布的龍骨狀，所述鋼化夾層玻璃視窗設置于呈交叉分布的龍骨上方。

10.?如權利要求1所述的用于潔凈室可開啟全視窗高架地板，其特征在于：?所述隱藏式拉手為可旋轉的內嵌式把手。

11.如權利要求1所述的用于潔凈室可開啟全視窗高架地板，其特征在于：所述高架地板框架、所述中部視窗通孔均呈正方形。

12.一種權利要求1-11任意一項所述的用于潔凈室可開啟全視窗高架地板的維護使用方法，其特征在于，包括以下步驟：

技術總結
本發明公開了一種用于潔凈室可開啟全視窗高架地板，包括高架地板框架、鋼化夾層玻璃視窗、至少一個隱藏式拉手，高架地板框架沿中部設有用于安裝鋼化夾層玻璃視窗的中部視窗通孔，中部視窗通孔沿內側設有一圈夾層玻璃支撐組件，鋼化夾層玻璃視窗位于中部視窗通孔且下端抵觸于夾層玻璃支撐組件，鋼化夾層玻璃視窗的上端面與高架地板框架的上端面平齊；高架地板框架沿中部視窗通孔的側部設有至少一個側部暗槽，隱藏式拉手固定于側部暗槽內。采用本發明的裝置，當身邊沒有吸盤工具時，通過拉手環將整個視窗地板拉起來進行維護，當身邊有吸盤工具時可以用吸盤將鋼化夾層玻璃整塊拿出進行維護，本申請既能可快速開啟又具有全視窗功能，強度高，不易磨損。

技術研發人員：賈傳奇
受保護的技術使用者：上海精泰機電系統工程有限公司
技術研發日：
技術公布日：2025/4/28
