本發明涉及裝配式建筑，具體涉及一種裝配式建筑結構及余熱回收能源管理循環系統。

背景技術：

1、氯丁橡膠生產過程中，會產生大量的熱量、冷量，如制冷機組、壓縮機等動設備，機械做功的同時會產生大量的熱。精餾塔頂冷凝過程中也產生大量的熱能，聚合、氯化等反應過程中放出的熱量等；這些熱量如果不集中回收利用，會造成能源的浪費。

2、因此熱水儲存建筑是熱能集中儲存系統中的重要構成部分，授權公告號為cn215212584u中國專利公開了一種裝配式水池，其公開通過數個預制水池構件，組裝拼接構成水池本體，并通過緊固裝置以及密封結構，使得水池整體保持完整，在使用的過程中不會滲水，水池整體重量小、易拆裝，可重復使用；上述裝配式水池無法實現對熱水的保溫，熱水存儲于水池中，熱能損耗較快。

3、因此現有技術中存在的問題是：如何減少余熱能源供應的熱量損耗，以便于建立余熱回收能源管理系統。

技術實現思路

1、本發明的目的在于提供一種裝配式建筑結構及余熱回收能源管理循環系統，解決上述背景技術中提出的如何減少余熱能源供應的熱量損耗，以便于建立余熱回收能源管理系統的問題。

2、本發明采用的技術方案如下：一種裝配式建筑結構，包括池底、池壁、池頂，池底和池壁處于地坑內，池底為底部鋼筋網和底部混凝土澆筑而成，池壁為海容模塊、側面鋼筋網和側面混凝土澆筑而成，側面鋼筋網與底部鋼筋網相連，池壁的頂口設有池頂；池頂上設有進液管，進液管的外側設有外罩，外罩內用于輸送熱媒，外罩上設有熱媒進口和熱媒出口；池底的中心預埋澆筑有排水管，排水管的上下兩端突出底部混凝土，排水管的兩個突出部分設有法蘭盤，法蘭盤的端面設有等角度布置的第一螺柱；底部混凝土下方的法蘭盤設有出水彎頭，熱水經排水管、出水彎頭排出；池底的外側與排水管對應位置澆筑有保護臺，出水彎頭預埋在保護臺內。

3、所述底部鋼筋網由第一鋼筋和第二鋼筋橫縱交錯編織組成，其中第一鋼筋位于第二鋼筋的下方，底部鋼筋網處于底部混凝土的中層位置。

4、池壁內側的海容模塊上設置有防水層，池壁外側的海容模塊上設置有防水層。

5、擠壓塊的寬度小于取水孔的直徑，擠壓塊的高度大于取水孔的直徑。

6、所述刮雜機構包括第一載板和第二載板，第一載板和第二載板上具有u型缺口，第一載板和第二載板的u型缺口扣合相連，形成十字形結構，第一載板和第二載板用于連接耳座；第一載板和第二載板的內側面設有吸頭，吸頭用于抽出池底的雜質；第一載板和第二載板的底面設有刮板；第一載板和第二載板的外側面開設有第一滑道，第一滑道與刮條平行，第一滑道上滑動連接有第一滑塊，第一滑塊上設有第一伸縮板，第一伸縮板的底面設有所述刮板，第一伸縮板的一側面設有第三彈簧，第三彈簧與第一滑道平行，且第三彈簧與第一載板或第二載板相連；第一伸縮板的外側面開設有第二滑道，第二滑道與刮條平行，第二滑道上滑動連接有第二滑塊，第二滑塊上設有第二伸縮板，第二伸縮板的底面設有所述刮板，第二伸縮板的一側面設有第四彈簧，第四彈簧與第二滑道平行，且第四彈簧與第一載板或第二載板相連；第二伸縮板的外側面開設有第三滑道，第三滑道與刮條平行，第三滑道上滑動連接有第三滑塊，第三滑塊上設有第三伸縮板，第三伸縮板的底面設有所述刮板，第三伸縮板的一側面設有第五彈簧，第五彈簧與第三滑道平行，且第五彈簧與第一載板或第二載板相連，第三伸縮板的另一側面設有頂板，相鄰的頂板擠壓使得第一伸縮板、第二伸縮板、第三伸縮板收回；第一載板與第二載板形成的外夾角處設有第六彈簧，第六彈簧與池壁的拐角相連。

7、刮板包括底板，底板上通過長螺栓連接有伸縮座，伸縮座在豎直方向伸縮，長螺栓上設有第二彈簧，第二彈簧以彈性連接的方式位于底板和伸縮座之間，伸縮座的底面設有刮條，刮條的材質為橡膠，刮條與池底彈性適配。

8、進一步，一種應用所述裝配式建筑結構的余熱回收能源管理循環系統，包括制冷機組產生的熱能，壓縮機產生的熱能，機械做功產生的熱能，精餾塔頂冷凝產生的熱能，聚合、氯化反應產生的熱能；制冷機組產生的熱能、壓縮機產生的熱能、機械做功產生的熱能、精餾塔頂冷凝產生的熱能、聚合、氯化反應產生的熱能通過輸水管與進液管相連。

9、本發明的有益效果在于：本申請公開的儲熱水池，能減少余熱能源供應的熱量損耗，以便于建立余熱回收能源管理系統。

技術特征：

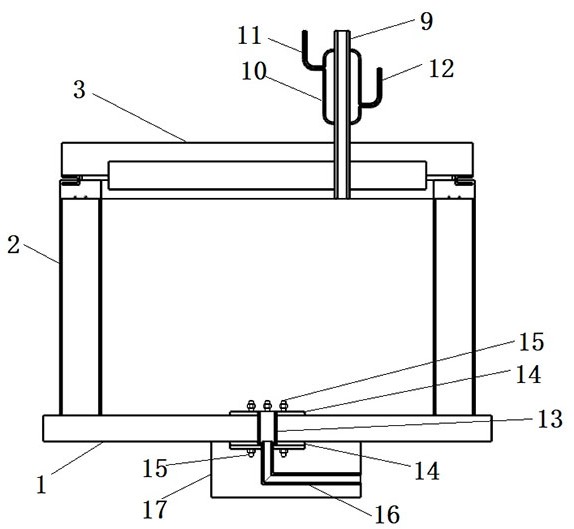

1.一種裝配式建筑結構，包括池底（1）、池壁（2）、池頂（3），其特征在于：池底（1）為底部鋼筋網（4）和底部混凝土（5）澆筑而成，池壁（2）為海容模塊（6）、側面鋼筋網（7）和側面混凝土（8）澆筑而成，側面鋼筋網（7）與底部鋼筋網（4）相連，池壁（2）的頂口設有池頂（3）；池頂（3）上設有進液管（9），進液管（9）的外側設有外罩（10），外罩（10）內用于輸送熱媒，外罩（10）上設有熱媒進口（11）和熱媒出口（12）；池底（1）的中心預埋澆筑有排水管（13），排水管（13）的上下兩端突出底部混凝土（5），排水管（13）的兩個突出部分設有法蘭盤（14），法蘭盤（14）的端面設有等角度布置的第一螺柱（15）；底部混凝土（5）下方的法蘭盤（14）設有與排水管（13）相對的出水彎頭（16）；池底（1）的外側澆筑有保護臺（17），出水彎頭（16）預埋在保護臺（17）內。

2.根據權利要求1所述的一種裝配式建筑結構，其特征在于：所述海容模塊（6）由直線型模塊（20）和直角型模塊（21）組成，直線型模塊（20）與直角型模塊（21）圍成方形池，海容模塊（6）具有上下貫穿的澆筑間隙（22），澆筑間隙（22）用于澆筑側面混凝土（8）。

3.根據權利要求2所述的一種裝配式建筑結構，其特征在于：側面鋼筋網（7）由鋼筋籠（23）和第三鋼筋（24）組成，鋼筋籠（23）與底部鋼筋網（4）相連，鋼筋籠（23）位于直角型模塊（21）的澆筑間隙（22）處；第三鋼筋（24）與底部鋼筋網（4）相連，若干第三鋼筋（24）位于直線型模塊（20）的澆筑間隙（22）處，第三鋼筋（24）與鋼筋籠（23）的上端突出在海容模塊（6）外。

4.根據權利要求3所述的一種裝配式建筑結構，其特征在于：所述鋼筋籠（23）上設有第四鋼筋（26），2根第四鋼筋（26）為一組，4組第四鋼筋（26）圍成方框型結構，第四鋼筋（26）上設有倒置的u型座（27），u型座（27）上設有豎桿（28），豎桿（28）上設有槽鋼（29），4根槽鋼（29）首尾相連形成框型結構，且槽鋼（29）的開口向外，第四鋼筋（26）上澆筑有封面混凝土（30），封面混凝土（30）的形狀為方框形，封面混凝土（30）與側面混凝土（8）相連，槽鋼（29）的上水平段位于封面混凝土（30）外側，槽鋼（29）的上水平段設有第二螺柱（31），第二螺柱（31）用于固定池頂（3）。

5.根據權利要求4所述的一種裝配式建筑結構，其特征在于：池頂（3）的側面具有凸緣（32），凸緣（32）上用于安裝第二螺柱（31），池頂（3）的底面開設有凹口槽（33），凹口槽（33）內設有凝水板（34）。

6.根據權利要求1所述的一種裝配式建筑結構，其特征在于：所述底部混凝土（5）內澆筑有防水橡膠環（35），防水橡膠環（35）有水平環形段（36）和豎直環形段（37）組成，水平環形段（36）澆筑在底部混凝土（5）內，豎直環形段（37）的內壁與底部混凝土（5）上方的法蘭盤（14）側壁相抵，豎直環形段（37）與法蘭盤（14）通過c型箍（38）固定；所述底部混凝土（5）上方的法蘭盤（14）側壁開設有環型槽（39），環型槽（39）內設有橡膠圈（40），橡膠圈（40）的外側壁與豎直環形段（37）的內側壁彈性連接。

7.根據權利要求1所述的一種裝配式建筑結構，其特征在于：所述第一螺柱（15）上設有底盤（41），底盤（41）的中心具有與排水管（13）對應的通孔（42），通孔（42）上設有取水管（43），取水管（43）的上端口設有端蓋（44）；取水管（43）的側壁開設有自上而下等間距布置的取水孔（45），每層取水孔（45）等角度布置，位于取水管（43）內壁的取水孔（45）上具有第一斜坡面（46）；取水孔（45）上滑動連接有堵頭（47），堵頭（47）的形狀為t型回轉件，堵頭（47）的大直徑端位于取水管（43）內，堵頭（47）的小直徑段與取水孔（45）滑動適配，堵頭（47）的小直徑段突出在取水管（43）外，堵頭（47）小直徑段的突出部分具有半圓弧形受壓部（48），堵頭（47）小直徑段的側壁開設有等角度布置的過水通道（49），過水通道（49）的軸心與堵頭（47）的軸心平行；堵頭（47）的大直徑段與小直徑段夾角處具有第二斜坡面（50），第二斜坡面（50）與第一斜坡面（46）適配；堵頭（47）的大直徑端設有第一彈簧（51），第一彈簧（51）的自由端設有六角座（52），六角座（52）位于取水管（43）內；所述取水管（43）的外壁設有豎直向下的導向桿（53）；導向桿（53）上滑動連接有集水環（54）；集水環（54）的頂面設有驅動機構（56），驅動機構（56）的上端與池頂（3）連接；集水環（54）的內壁開設有滑槽（57），滑槽（57）貫穿集水環（54）的上下端面，滑槽（57）與取水孔（45）的位置對應；滑槽（57）與堵頭（47）的突出部分間隙配合；滑槽（57）上開設有沉槽（58），沉槽（58）內設有擠壓塊（59），擠壓塊（59）的一部分突出沉槽（58），擠壓塊（59）的突出部分具有半圓弧形擠壓部（60），半圓弧形擠壓部（60）用于擠壓半圓弧形受壓部（48），使得第二斜坡面（50）與第一斜坡面（46）脫離。

8.根據權利要求1所述的一種裝配式建筑結構，其特征在于：所述池壁（2）的四個內側面上設有扣件（61），2個扣件（61）為一組，2個扣件（61）上下對稱布置，扣件（61）上設有熱媒冷凝板（66），熱媒冷凝板（66）包括基板（67），基板（67）的數量為2個，2個基板（67）扣合在一起，基板（67）的相對面開設有第一通道（68），第一通道（68）由若干豎直段（69）與若干圓弧段（70）組成，豎直段（69）與圓弧段（70）間隔布置，形成蛇形狀的第一通道（68）；一個最外側的豎直段（69）作為熱媒進入端，熱媒進入端上具有第一凹槽（71），第一凹槽（71）上設有第一插接頭（72）；另一個最外側的豎直段（69）作為熱媒排出端，熱媒排出端上具有第二凹槽（73），第二凹槽（73）上設有第二插接頭（74），相鄰熱媒冷凝板（66）的第一插接頭（72）通過連接直管（75）連通，相鄰熱媒冷凝板（66）的第二插接頭（74）通過連接彎管（76）連通，其中一個第一插接頭（72）通過輸入管（77）與熱媒出口（12）連接，其中一個第一插接頭（72）連接有輸出管（78），液化后的熱媒水進入儲熱水池內；基板（67）上開設有與豎直段（69）連通的第二通道（79），豎直段（69）的兩側均設置第二通道（79），若干第二通道（79）自上而下等間距布置，且兩側的第二通道（79）位置交錯。

9.根據權利要求7所述的一種裝配式建筑結構，其特征在于：所述集水環（54）的底面設有第一鉸接座（83），第一鉸接座（83）的數量為4個，第一鉸接座（83）上鉸接有第一連桿（84），第一連桿（84）的自由端鉸接有滑座（85），滑座（85）的端面具有導槽（86），導槽（86）上滑動連接有第二連桿（87），導槽（86）位于第二連桿（87）的腰部，第二連桿（87）的一端鉸接有第二鉸接座（88），第二鉸接座（88）與底部混凝土（5）上方的法蘭盤（14）相連；第二連桿（87）的另一端鉸接有十字形的第三鉸接座（89），第三鉸接座（89）具有4個方向鉸接點，第三鉸接座（89）上鉸接有第三連桿（90），第三連桿（90）的數量為2個，2個第三連桿（90）相對布置，且第三連桿（90）與第二連桿（87）垂直，第三連桿（90）的自由段鉸接有十字形的第四鉸接座（91），第四鉸接座（91）具有4個方向的鉸接點，第四鉸接座（91）的另一個鉸接點與相鄰的第三連桿（90）鉸接；第四鉸接座（91）的另外兩個鉸接點鉸接有耳座（92），耳座（92）上連接有可伸縮的刮雜機構（93），刮雜機構（93）用于清理池底（1）的沉降雜質。

10.一種應用權利要求1-9任一項所述裝配式建筑結構的余熱回收能源管理循環系統，包括制冷機組產生的熱能（117），壓縮機產生的熱能（118），機械做功產生的熱能（119），精餾塔頂冷凝產生的熱能（120），聚合、氯化反應產生的熱能（121）；其特征在于：制冷機組產生的熱能（117）、壓縮機產生的熱能（118）、機械做功產生的熱能（119）、精餾塔頂冷凝產生的熱能（120）、聚合、氯化反應產生的熱能（121）通過輸水管（122）與進液管（9）相連。

技術總結
本發明涉及裝配式建筑技術領域，公開了一種裝配式建筑結構及余熱回收能源管理循環系統，包括池底、池壁、池頂，池底和池壁處于地坑內，池底為底部鋼筋網和底部混凝土澆筑而成，池壁為海容模塊、側面鋼筋網和側面混凝土澆筑而成，側面鋼筋網與底部鋼筋網相連，池壁的頂口設有池頂；池頂上設有進液管，進液管的外側設有外罩，外罩內用于輸送熱媒，外罩上設有熱媒進口和熱媒出口；池底的中心預埋澆筑有排水管，排水管的兩個突出部分設有法蘭盤，法蘭盤的端面設有等角度布置的第一螺柱；底部混凝土下方的法蘭盤設有出水彎頭；本申請公開的儲熱水池，能減少余熱能源供應的熱量損耗，以便于建立余熱回收能源管理系統。

技術研發人員：孫靜宇
受保護的技術使用者：中膠（內蒙古）新材料有限責任公司
技術研發日：
技術公布日：2025/4/28
