本發明涉及一般建筑物構造，特別是涉及一種建筑結構連接節點。

背景技術：

1、球形連接節點是一種建筑結構中專門設計用于實現多方向連接的結構組件，它允許桿件在多個方向上自由旋轉和移動。這種類型的節點廣泛應用于需要靈活連接各種角度桿件的空間結構中，如網架、穹頂和其他復雜的鋼結構建筑。現有的球形連接節點的主體結構包括空心球和連接件，空心球是球形連接節點的核心部件，通常由高強度鋼或其他耐腐蝕材料制成，連接件通常是一個正六角套筒，連接件轉動設置在空心球的外側，用于將腹桿或者弦桿和空心球連接在一起。

2、在具體連接時，工作人員需要先將弦桿或者腹桿兩端的螺栓鉤出來，然后使得螺栓外周的腰槽和正六角套筒上開設的定位孔位置相對應，再將頂絲螺紋連接于定位孔內并使得頂絲的底部與腰槽底部滑動抵接，再使得螺栓抵接在空心球的螺紋孔內，最后轉動正六角套筒，此時正六角套筒通過頂絲帶動螺栓同步轉動，在螺栓與螺紋孔的螺紋配合作用下，螺栓逐漸旋入到空心球的內部，以使得腹桿或者弦桿與正六角套筒相互抵緊，此時安裝完成。然而現有的空心球節點在安裝時存在以下問題：轉動一個正六角套筒只能使得一個腹桿或者弦桿所對應的螺栓旋入到空心球內，而一個空心球上通常需要連接多個腹桿或者弦桿，因此安裝時操作較為繁瑣。

技術實現思路

1、基于此，有必要針對目前的空心球節點安裝時所存在的問題，提供一種建筑結構連接節點，用于解決現有的空心球節點和腹桿以及弦桿進行安裝連接時，操作較為繁瑣的問題。

2、上述目的通過下述技術方案實現：

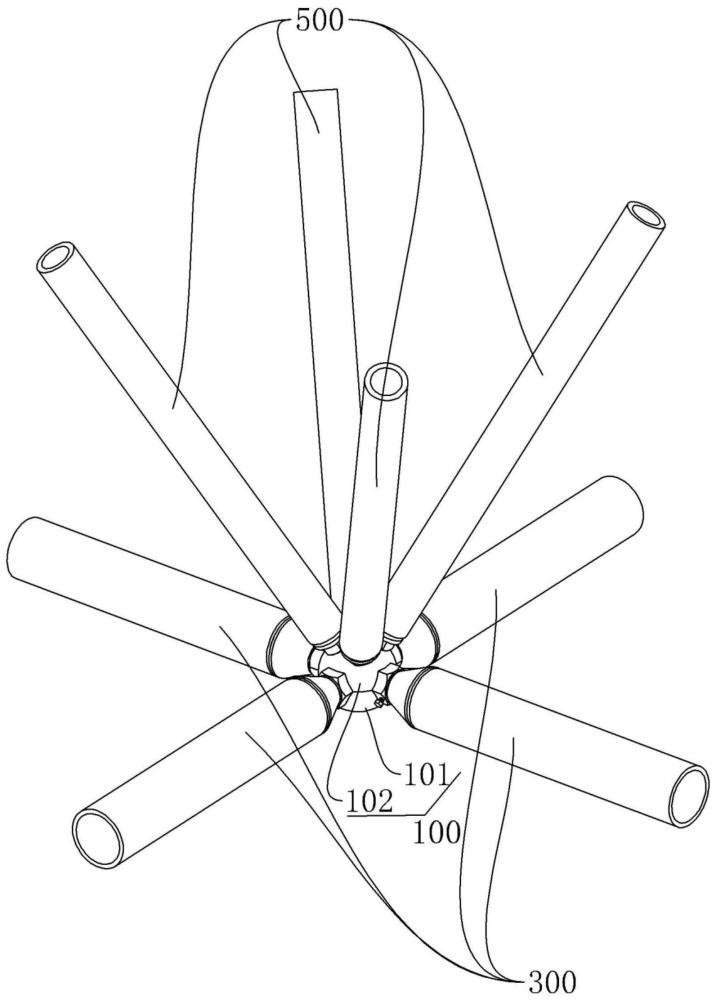

3、一種建筑結構連接節點包括：

4、空心球，空心球內開設有第一螺紋通道，第一螺紋通道的兩端從空心球內穿出，空心球內還開設有第二螺紋通道，第二螺紋通道的兩端從空心球內穿出，第一螺紋通道和第二螺紋通道的直徑相同，且第一螺紋通道的軸線和第二螺紋通道的軸線在第一平面內相互垂直；

5、正六角套筒，正六角套筒有多個，多個正六角套筒均轉動設置在空心球上并與第一螺紋通道以及第二螺紋通道的兩端一一對應，且正六角套筒與對應的第一螺紋通道以及對應的第二螺紋通道同軸并位于對應的第一螺紋通道以及對應的第二螺紋通道的外側，正六角套筒的末端端面開設有錐齒面，軸線在第一平面內相互垂直的正六角套筒的錐齒面相互嚙合；

6、腹桿，其兩端套設有螺栓，螺栓與對應的第一螺紋通道以及對應的第二螺紋通道均螺紋配合，螺栓與正六角套筒能夠繞螺栓的軸線同步轉動且沿螺栓的軸線相對滑動。

7、優選的，所述正六角套筒遠離空心球的一端設有單向限位組件，單向限位組件用于在螺栓與對應的第一螺紋通道以及第二螺紋通道螺紋配合后，限制螺栓沿其軸線向遠離空心球的方向移動。

8、優選的，所述單向限位組件包括限位銷和第一彈性件，限位銷滑動設于正六角套筒內，且限位銷的軸線與正六角套筒的軸線呈夾角設置，第一彈性件設于正六角套筒內且連接于限位銷和正六角套筒之間，第一彈性件用于使得限位銷一端從正六角套筒內伸出；

9、螺栓的外部且遠離其末端的區域開設有若干的限位環槽，若干的限位環槽沿螺栓的軸線等間距配置，若干的限位環槽沿螺栓的軸線等間距配置。

10、優選的，所述限位環槽所在的螺栓段直徑略大于螺紋所在的螺栓段直徑。

11、優選的，所述第一螺紋通道兩端的螺紋旋向相反，第二螺紋通道兩端的螺紋旋向也相反。

12、優選的，所述第一螺紋通道的兩端端口為錐螺紋。

13、優選的，一種建筑結構連接節點還包括第三螺紋通道，第三螺紋通道設于空心球內部，第三螺紋通道與第一螺紋通道以及第二螺紋通道的直徑相同，且與第一螺紋通道以及第二螺紋通道互不交叉。

14、優選的，所述正六角套筒的外部開設有螺紋定位孔，所述螺栓的外周開設有第一腰槽，第一腰槽的直徑與螺紋定位孔的直徑相適配，螺紋定位孔內螺紋連接有頂絲，且頂絲的底部與第一腰槽底部滑動抵接。

15、優選的，所述空心球包括第一半球、第二半球和中心螺桿，第一半球和第二半球相互扣合，且第一半球和第二半球內開設有同軸的螺紋連接孔，中心螺桿與第一半球以及第二半球所對應的螺紋連接孔均螺紋連接。

16、優選的，所述第一半球和第二半球內共同形成有第一空腔，第一空腔為十字形，第一空腔內設置有十字形套筒，十字形套筒的其中一部分沿第一軸線延伸，十字形套筒的其中另一部分沿第二軸線延伸，第一軸線與第二軸線在第一平面內相互垂直，第一螺紋通道開設在十字形套筒內部，且第一螺紋通道與第一軸線同軸，第二螺紋通道開設在十字形套筒內部，且第二螺紋通道與第二軸線同軸。

17、本發明的有益效果是：

18、本發明設置了正六角套筒，在安裝腹桿時，由于軸線位于第一平面內相互垂直的正六角套筒的錐齒面相互嚙合，因此轉動任一個正六角套筒就可以使得四個正六角套筒同步周向轉動，從而使得四個正六角套筒帶動對應的螺栓周向轉動，此時在螺栓與對應的第一螺紋通道以及第二螺紋通道的螺紋配合作用下，螺栓逐漸移動到第一螺紋通道以及第二螺紋通道的內部預設位置，此時四個腹桿均與正六角套筒的外端面相抵接，四個腹桿的一端與空心球的裝配連接同時完成，相較于現有技術中腹桿與空心球一一裝配連接的形式，更加省力便捷，能夠極大地節省工作人員的作業時間，提高安裝效率。

技術特征：

1.一種建筑結構連接節點，其特征在于，包括：

2.根據權利要求1所述的一種建筑結構連接節點，其特征在于，所述正六角套筒遠離空心球的一端設有單向限位組件，單向限位組件用于在螺栓與對應的第一螺紋通道以及第二螺紋通道螺紋配合后，限制螺栓沿其軸線向遠離空心球的方向移動。

3.根據權利要求2所述的一種建筑結構連接節點，其特征在于，所述單向限位組件包括限位銷和第一彈性件，限位銷滑動設于正六角套筒內，且限位銷的軸線與正六角套筒的軸線呈夾角設置，第一彈性件設于正六角套筒內且連接于限位銷和正六角套筒之間，第一彈性件用于使得限位銷一端從正六角套筒內伸出；

4.根據權利要求3所述的一種建筑結構連接節點，其特征在于，所述限位環槽所在的螺栓段直徑略大于螺紋所在的螺栓段直徑。

5.根據權利要求1所述的一種建筑結構連接節點，其特征在于，所述第一螺紋通道兩端的螺紋旋向相反，第二螺紋通道兩端的螺紋旋向也相反。

6.根據權利要求5所述的一種建筑結構連接節點，其特征在于，所述第一螺紋通道的兩端端口為錐螺紋。

7.根據權利要求1所述的一種建筑結構連接節點，其特征在于，還包括第三螺紋通道，第三螺紋通道設于空心球內部，第三螺紋通道與第一螺紋通道以及第二螺紋通道的直徑相同，且與第一螺紋通道以及第二螺紋通道互不交叉。

8.根據權利要求1所述的一種建筑結構連接節點，其特征在于，所述正六角套筒的外部開設有螺紋定位孔，所述螺栓的外周開設有第一腰槽，第一腰槽的直徑與螺紋定位孔的直徑相適配，螺紋定位孔內螺紋連接有頂絲，且頂絲的底部與第一腰槽底部滑動抵接。

9.根據權利要求1所述的一種建筑結構連接節點，其特征在于，所述空心球包括第一半球、第二半球和中心螺桿，第一半球和第二半球相互扣合，且第一半球和第二半球內開設有同軸的螺紋連接孔，中心螺桿與第一半球以及第二半球所對應的螺紋連接孔均螺紋連接。

10.根據權利要求9所述的一種建筑結構連接節點，其特征在于，所述第一半球和第二半球內共同形成有第一空腔，第一空腔為十字形，第一空腔內設置有十字形套筒，十字形套筒的其中一部分沿第一軸線延伸，十字形套筒的其中另一部分沿第二軸線延伸，第一軸線與第二軸線在第一平面內相互垂直，第一螺紋通道開設在十字形套筒內部，且第一螺紋通道與第一軸線同軸，第二螺紋通道開設在十字形套筒內部，且第二螺紋通道與第二軸線同軸。

技術總結
本發明涉及一般建筑物構造技術領域，特別是涉及一種建筑結構連接節點，包括空心球、正六角套筒和腹桿，空心球內開設有第一螺紋通道，第一螺紋通道的兩端從空心球內穿出，空心球內還開設有第二螺紋通道，第二螺紋通道的兩端貫通，第一螺紋通道和第二螺紋通道的直徑相同。本發明設置了正六角套筒，在安裝腹桿時，由于軸線位于第一平面內相互垂直的正六角套筒的錐齒面相互嚙合，因此轉動任一個正六角套筒就可以使得四個正六角套筒同步周向轉動,從而使得四個正六角套筒帶動對應的螺栓周向轉動，相較于現有技術中腹桿與空心球一一裝配連接的形式，更加省力便捷，能夠極大地節省工作人員的作業時間，提高安裝效率。

技術研發人員：韓海亮,韓占京,劉二永,熊曉亮,張文啟,王童,鞏志開,張政,蘆超,劉鑫東,李德剛
受保護的技術使用者：德州凱拓建設工程有限公司
技術研發日：
技術公布日：2025/4/28
