本發明涉及模板支撐，具體為一種中間標準節對的拆除裝置。

背景技術：

1、淺圓倉是指倉壁高度與內徑之比小于1.5的圓筒式地上糧倉，其有著占地面積小，結構受力合理，抗震能力強，密閉性能好等優點。在基本結構上，淺圓倉通常由倉底、倉壁、倉頂等組成，倉底通常采用鋼筋混凝土條形基礎；倉壁采用鋼筋混凝土結構；鋼筋混凝土球殼或錐殼結構在倉頂結構中較為常見。其中，倉壁施工一般采用滑動模板技術進行，倉頂則多采用倉頂支撐系統進行施工。倉頂支撐系統由桁架操作平臺系統及中心立柱支撐等組成。桁架操作平臺系統是施工人員進行各類操作和材料堆放的關鍵場所，也是澆筑錐殼結構混凝土時的重要支撐，它就像一個功能齊全的“空中基地”，為施工提供了穩定可靠的工作環境。在這個平臺上，施工人員可以有條不紊地進行鋼筋綁扎、模板調整、混凝土澆筑等各項施工操作，確保施工流程的順暢進行。而且，桁架操作平臺系統的合理設計和布局，充分考慮了施工人員的操作便利性和安全性，極大地提高了施工人員的工作效率，減少了因操作不便或安全隱患導致的施工延誤和事故風險。

2、然而，倉頂支撐系統的拆除卻面臨著較大的挑戰，在傳統的倉頂支撐系統拆卸過程中，桁架操作平臺系統大都是最先被分片拆卸的，隨后從高空逐步拆除中心立柱支撐，但是由于頂部的桁架操作平臺系統距離地面高度很大，使得在拆除過程中，施工人員需要面臨高空作業，因此拆除時會造成施工困難以及施工危險的問題。

技術實現思路

1、針對現有技術的不足，本發明提供了一種中間標準節對的拆除裝置，解決了傳統用于倉頂錐殼結構施工的倉頂支撐系統中，桁架操作平臺系統在整個拆卸流程中大都是最先被拆卸的，但是由于桁架操作平臺系統距離地面高度很大，使得在拆除過程中，施工人員需要面臨高空作業，因此拆除時會造成施工困難以及施工危險的問題。

2、為實現以上目的，本發明通過以下技術方案予以實現：一種中間標準節對的拆除裝置，包括支撐盒，所述支撐盒的內部開設有契合結構，兩個對稱所述支撐盒的中部位于法蘭盤的外壁，所述法蘭盤固定連接于支撐柱的兩端，兩個所述法蘭盤通過固定螺栓連接，所述支撐盒的外壁設置有支撐連接裝置，所述支撐連接裝置遠離支撐盒一側的底部固定連接有提升驅動裝置，所述提升驅動裝置的底部固定連接于穩定支撐裝置的頂面。

3、優選的，所述契合結構包括螺栓槽和法蘭槽，所述螺栓槽的寬度契合固定螺栓的直徑，所述法蘭槽的高度契合法蘭盤的高度。

4、優選的，所述支撐連接裝置包括連接臂，所述連接臂靠近支撐盒的一側設置有支撐座，所述支撐座的下部位于支撐盒的底面。

5、優選的，所述穩定支撐裝置包括支撐底板，兩個所述支撐底板的相對一側開設有卡合口。

6、優選的，所述穩定支撐裝置頂面設置有滑動裝置，所述支撐底板的頂面開設有第一滑動槽，所述滑動裝置位于第一滑動槽內部，所述提升驅動裝置的底部固定連接于滑動裝置的頂面。

7、優選的，所述提升驅動裝置包括第一液壓推桿，所述第一液壓推桿的輸出端固定連接于支撐連接裝置的底面，所述第一液壓推桿的底部固定連接于穩定支撐裝置的頂面。

8、優選的，所述滑動裝置包括滑動板，所述滑動板的底部固定連接于滑動塊的頂面，所述第一滑動槽的底面開設有第二滑動槽，所述滑動塊滑動連接于第二滑動槽的內壁，所述滑動板滑動連接于第一滑動槽的內壁，所述滑動板的側面設置有驅動裝置。

9、優選的，所述驅動裝置包括第二液壓推桿，所述第二液壓推桿的輸出端固定連接于滑動板的側壁，所述第二液壓推桿遠離輸出端的一側固定連接于第一滑動槽的側壁。

10、優選的，兩個所述支撐盒相對的一側設置有定位柱和定位插孔，所述定位柱的截面直徑和定位插孔的截面直徑相等。

11、一種中間標準節對的拆除裝置的使用方法，包括以下步驟：

12、s1、在最底部一根支撐柱的周邊貼合布置兩個第一滑動槽；

13、s2、將滑動板安裝在第一滑動槽內部，然后將第一液壓推桿安裝在滑動板的上表面；

14、s3、將連接臂的底面固定連接于第一液壓推桿的輸出端，然后將支撐盒固定連接于支撐座的上部；

15、s4、控制第二液壓推桿將滑動板向遠離卡合口的方向拉伸；

16、s5、控制第一液壓推桿升高，進而將法蘭槽的高度位置與從地面向上數第二節與第三節支撐柱連接的法蘭盤的外壁對應，然后使得第一液壓推桿保持高度；

17、s6、控制第二液壓推桿將滑動板向靠近卡合口的方向推進使得一側支撐盒的定位柱與另一側支撐盒的定位插孔卡合后停止第二液壓推桿輸出推力；

18、s7、控制第一液壓推桿輸出推力，進而將從地面向上數第一節支撐柱的底面抬升高于支撐底板的頂面，然后控制第一液壓推桿保持高度；

19、s8、工人使用拆卸工具對從地面向上數第一節與第二節支撐柱連接的法蘭盤進行拆卸，然后移出第一節支撐柱；

20、s9、控制第一液壓推桿下降高度，使得第二節支撐柱的地面與地面接觸；

21、s10、重復s4-s9的步驟完成拆卸工作。

22、本發明提供了一種中間標準節對的拆除裝置。具備以下有益效果：

23、1、本發明通過支撐盒將上部的法蘭盤進行夾持，然后通過第一液壓推桿進而將法蘭盤頂升起來進而使得最下一節支撐柱離地，然后通過工人的拆卸即可快速從底部對標準節拆除，從而解決了傳統的筒倉滑模頂部的支撐架在整個滑模裝置的拆卸流程中大都是最先被拆卸的，但是由于頂部的支撐架距離地面高度很大，使得在拆除過程中，施工人員需要面臨高空作業，因此拆除時會造成施工困難以及施工危險的問題。

24、2、本發明通過支撐底板能夠對第一液壓推桿進行支撐，由此能夠增加第一液壓推桿底部與地面的接觸面積，進而提升整體的穩定性，從而保證施工過程的安全。

25、3、本發明通過支撐底板頂部設置的滑動板能夠將上部第一液壓推桿傳遞來的荷載分攤到支撐底板內部，同時通過滑動板側面設置的第二液壓推桿能夠移動滑動板的位置，進而帶動上部的支撐盒開合移動，由此從而達到了便捷契合法蘭盤，加快施工工序的目的。

技術特征：

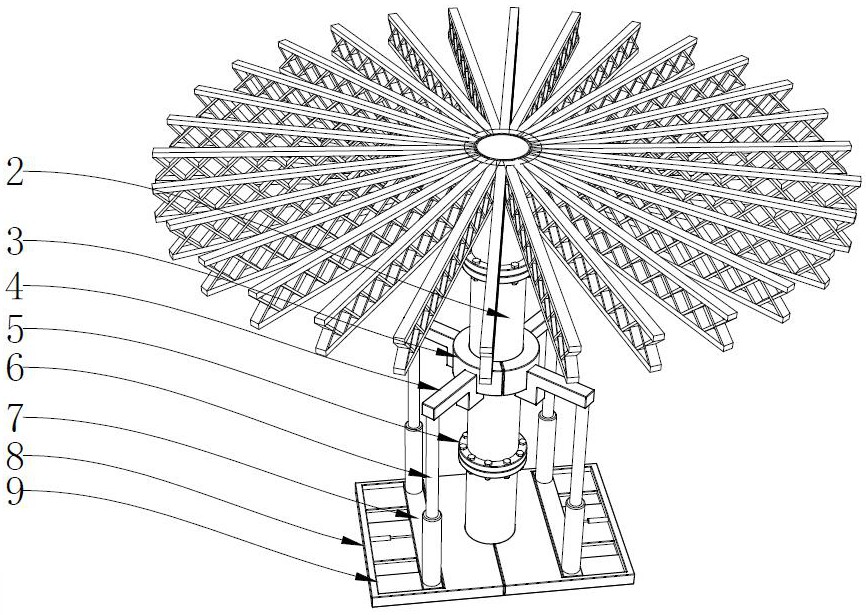

1.一種中間標準節對的拆除裝置，包括支撐盒（3），其特征在于，所述支撐盒（3）的內部開設有契合結構，兩個對稱所述支撐盒（3）的中部位于法蘭盤（5）的外壁，所述法蘭盤（5）固定連接于支撐柱（2）的兩端，兩個所述法蘭盤（5）通過固定螺栓（18）連接，所述支撐盒（3）的外壁設置有支撐連接裝置，所述支撐連接裝置遠離支撐盒（3）一側的底部固定連接有提升驅動裝置，所述提升驅動裝置的底部固定連接于穩定支撐裝置的頂面。

2.根據權利要求1所述的一種中間標準節對的拆除裝置，其特征在于，所述契合結構包括螺栓槽（14）和法蘭槽（15），所述螺栓槽（14）的寬度契合固定螺栓（18）的直徑，所述法蘭槽（15）的高度契合法蘭盤（5）的高度。

3.根據權利要求1所述的一種中間標準節對的拆除裝置，其特征在于，所述支撐連接裝置包括連接臂（4），所述連接臂（4）靠近支撐盒（3）的一側設置有支撐座（19），所述支撐座（19）的下部位于支撐盒（3）的底面。

4.根據權利要求1所述的一種中間標準節對的拆除裝置，其特征在于，所述穩定支撐裝置包括支撐底板（8），兩個所述支撐底板（8）的相對一側開設有卡合口（10）。

5.根據權利要求4所述的一種中間標準節對的拆除裝置，其特征在于，所述穩定支撐裝置頂面設置有滑動裝置，所述支撐底板（8）的頂面開設有第一滑動槽（9），所述滑動裝置位于第一滑動槽（9）內部，所述提升驅動裝置的底部固定連接于滑動裝置的頂面。

6.根據權利要求1所述的一種中間標準節對的拆除裝置，其特征在于，所述提升驅動裝置包括第一液壓推桿（6），所述第一液壓推桿（6）的輸出端固定連接于支撐連接裝置的底面，所述第一液壓推桿（6）的底部固定連接于穩定支撐裝置的頂面。

7.根據權利要求5所述的一種中間標準節對的拆除裝置，其特征在于，所述滑動裝置包括滑動板（7），所述滑動板（7）的底部固定連接于滑動塊（17）的頂面，所述第一滑動槽（9）的底面開設有第二滑動槽（11），所述滑動塊（17）滑動連接于第二滑動槽（11）的內壁，所述滑動板（7）滑動連接于第一滑動槽（9）的內壁，所述滑動板（7）的側面設置有驅動裝置。

8.根據權利要求1所述的一種中間標準節對的拆除裝置，其特征在于，所述驅動裝置包括第二液壓推桿（12），所述第二液壓推桿（12）的輸出端固定連接于滑動板（7）的側壁，所述第二液壓推桿（12）遠離輸出端的一側固定連接于第一滑動槽（9）的側壁。

9.根據權利要求1所述的一種中間標準節對的拆除裝置，其特征在于，兩個所述支撐盒（3）相對的一側設置有定位柱（1）和定位插孔（13），所述定位柱（1）的截面直徑和定位插孔（13）的截面直徑相等。

10.根據權利要求1-9任一項所述的一種中間標準節對的拆除裝置的使用方法，其特征在于，包括以下步驟：

技術總結
本發明涉及模板支撐技術領域，公開了一種中間標準節對的拆除裝置，包括支撐盒，所述支撐盒的內部開設有契合結構，兩個對稱所述支撐盒的中部位于法蘭盤的外壁，所述法蘭盤固定連接于支撐柱的兩端，兩個所述法蘭盤通過固定螺栓連接，所述支撐盒的外壁設置有支撐連接裝置。通過支撐盒將上部的法蘭盤進行夾持，然后通過第一液壓推桿進而將法蘭盤頂升起來，從而解決了傳統用于倉頂錐殼結構施工的倉頂支撐系統中，桁架操作平臺系統在整個拆卸流程中大都是最先被拆卸的，但是由于桁架操作平臺系統距離地面高度很大，使得在拆除過程中，施工人員需要面臨高空作業，因此拆除時會造成施工困難以及施工危險的問題。
