本技術涉及保溫砌塊，尤其涉及裝配式的預制保溫砌塊。

背景技術：

1、預制保溫砌塊是一種用于建筑保溫的材料，通常由保溫材料(如聚苯乙烯泡沫、巖棉、玻璃棉等)制成，并在工廠中預先制成特定尺寸和形狀的砌塊。這些砌塊通常具有輕質、保溫性能好、施工方便等特點，廣泛應用于建筑外墻、內墻、屋頂?shù)炔课坏谋毓こ讨校A制保溫砌塊在工廠中預先制成，可以直接運送到施工現場進行安裝，大大節省了施工時間。相比傳統現場砌筑的保溫材料，裝配式的預制保溫砌塊可以快速、高效地安裝。

2、在傳統裝配式的預制保溫砌塊使用過程中，設置保溫砌塊主體、梯形槽、梯形塊、卡槽、卡塊和填充插塊，相鄰的上下或者左右兩個本實用新型之間便于拼接裝配，且裝配后各個部件之間相互作用限位，整體具有更好的穩定性，提高了裝配后抗剪力性能。

3、但是并沒有解決安裝時需要配合其他輔料安裝，需要使用粘合材料將保溫砌塊粘合至一起，安裝過程較為不便的問題，影響裝配式的預制保溫砌塊的施工效率。

技術實現思路

1、為了彌補以上不足，本實用新型提供了裝配式的預制保溫砌塊，旨在改善安裝時需要配合其他輔料安裝，需要使用粘合材料將保溫砌塊粘合至一起，安裝過程較為不便的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：裝配式的預制保溫砌塊，包括保溫塊，所述保溫塊一側固定連接有凸塊，所述凸塊內部開設有通孔，所述保溫塊內部開設有安裝槽，所述保溫塊內部開設有隱藏孔，所述保溫塊內部開設有鎖定孔，所述保溫塊內部設置有套筒，所述套筒外壁穿設在通孔、隱藏孔和鎖定孔內部，所述套筒內部固定連接有限位桿一，所述限位桿一外壁滑動連接有呈對稱設置的卡塊，所述限位桿一外壁套設有第一彈簧，所述第一彈簧兩端均固定連接在卡塊之間，所述卡塊之間設置有伸縮桿，所述伸縮桿外壁設置有復位組件，所述伸縮桿兩端均固定連接在卡塊之間，所述套筒外壁固定連接有定位塊，所述定位塊外壁滑動連接在隱藏孔內部。

3、作為上述技術方案的進一步描述：

4、所述復位組件包括第二彈簧，所述第二彈簧內部套設在伸縮桿外壁，所述第二彈簧兩端均固定連接在卡塊之間。

5、作為上述技術方案的進一步描述：

6、所述套筒內部滑動連接有連桿，所述連桿一側固定連接有橫桿。

7、作為上述技術方案的進一步描述：

8、所述套筒內部固定連接有限位桿二，所述限位桿二外壁滑動連接在橫桿內部。

9、作為上述技術方案的進一步描述：

10、所述橫桿外壁套設有第三彈簧，所述第三彈簧一端固定連接在橫桿一側，所述第三彈簧另一端固定連接在套筒內部。

11、作為上述技術方案的進一步描述：

12、所述連桿一側固定連接有釋放環，所述釋放環外壁滑動連接在套筒外壁。

13、作為上述技術方案的進一步描述：

14、所述限位桿二一端固定連接有限位塊。

15、作為上述技術方案的進一步描述：

16、所述連桿一側固定連接有拉桿。

17、本實用新型具有如下有益效果：

18、1、本實用新型中，首先通過凸塊、套筒、限位桿一、卡塊和第一彈簧之間的配合，達到了快速安裝保溫砌塊的效果，解決了安裝時需要配合其他輔料安裝，需要使用粘合材料將保溫砌塊粘合至一起，安裝過程較為不便的問題，提高了裝配式的預制保溫砌塊的施工效率。

19、2、本實用新型中，通過橫桿、限位桿二、釋放環、拉桿、第三彈簧和限位塊之間的配合，達到了快速拆卸的效果，解決了傳統保溫砌塊安裝后出現錯位需要敲掉保溫砌塊，較為浪費的問題，提高了裝配式的預制保溫砌塊的實用性。

技術特征：

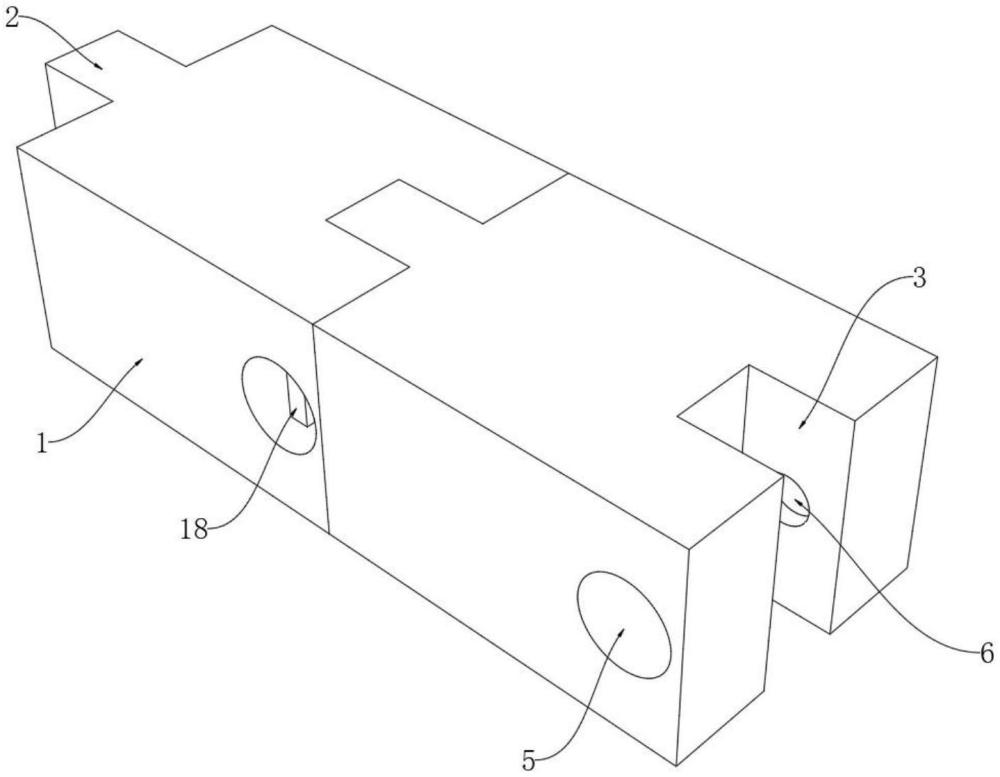

1.裝配式的預制保溫砌塊，包括保溫塊(1)，其特征在于：所述保溫塊(1)一側固定連接有凸塊(2)，所述凸塊(2)內部開設有通孔(4)，所述保溫塊(1)內部開設有安裝槽(3)，所述保溫塊(1)內部開設有隱藏孔(5)，所述保溫塊(1)內部開設有鎖定孔(6)，所述保溫塊(1)內部設置有套筒(7)，所述套筒(7)外壁穿設在通孔(4)、隱藏孔(5)和鎖定孔(6)內部，所述套筒(7)內部固定連接有限位桿一(8)，所述限位桿一(8)外壁滑動連接有呈對稱設置的卡塊(9)，所述限位桿一(8)外壁套設有第一彈簧(10)，所述第一彈簧(10)兩端均固定連接在卡塊(9)之間，所述卡塊(9)之間設置有伸縮桿(11)，所述伸縮桿(11)外壁設置有復位組件，所述伸縮桿(11)兩端均固定連接在卡塊(9)之間，所述套筒(7)外壁固定連接有定位塊(13)，所述定位塊(13)外壁滑動連接在隱藏孔(5)內部。

2.根據權利要求1所述的裝配式的預制保溫砌塊，其特征在于：所述復位組件包括第二彈簧(12)，所述第二彈簧(12)內部套設在伸縮桿(11)外壁，所述第二彈簧(12)兩端均固定連接在卡塊(9)之間。

3.根據權利要求1所述的裝配式的預制保溫砌塊，其特征在于：所述套筒(7)內部滑動連接有連桿(14)，所述連桿(14)一側固定連接有橫桿(15)。

4.根據權利要求1所述的裝配式的預制保溫砌塊，其特征在于：所述套筒(7)內部固定連接有限位桿二(16)，所述限位桿二(16)外壁滑動連接在橫桿(15)內部。

5.根據權利要求4所述的裝配式的預制保溫砌塊，其特征在于：所述橫桿(15)外壁套設有第三彈簧(19)，所述第三彈簧(19)一端固定連接在橫桿(15)一側，所述第三彈簧(19)另一端固定連接在套筒(7)內部。

6.根據權利要求3所述的裝配式的預制保溫砌塊，其特征在于：所述連桿(14)一側固定連接有釋放環(17)，所述釋放環(17)外壁滑動連接在套筒(7)外壁。

7.根據權利要求4所述的裝配式的預制保溫砌塊，其特征在于：所述限位桿二(16)一端固定連接有限位塊(20)。

8.根據權利要求3所述的裝配式的預制保溫砌塊，其特征在于：所述連桿(14)一側固定連接有拉桿(18)。

技術總結
本技術涉及保溫砌塊技術領域，公開了裝配式的預制保溫砌塊，包括保溫塊，所述保溫塊一側固定連接有凸塊，所述凸塊內部開設有通孔，所述保溫塊內部開設有安裝槽，所述保溫塊內部開設有隱藏孔，所述保溫塊內部開設有鎖定孔，所述保溫塊內部設置有套筒，所述套筒外壁穿設在通孔、隱藏孔和鎖定孔內部，所述套筒內部固定連接有限位桿一，所述限位桿一外壁滑動連接有呈對稱設置的卡塊。本技術中，通過凸塊、套筒、限位桿一、卡塊和第一彈簧之間的配合，達到了快速安裝保溫砌塊的效果，解決了安裝時需要配合其他輔料安裝，需要使用粘合材料將保溫砌塊粘合至一起，安裝過程較為不便的問題，提高了裝配式的預制保溫砌塊的施工效率。

技術研發人員：唐濤
受保護的技術使用者：滕州市凱立新型建材有限公司
技術研發日：20240715
技術公布日：2025/4/28
