本實用新型涉及廚房烹飪用具，具體地說是一種多功能食物加工機。

背景技術：

食物加工機，匯集了食物粉碎、攪拌和加熱烹飪的功能，使烹飪變得簡單方便，通過對不同食物的定時粉碎、攪拌和加溫等程序的控制，能做到自動烹飪，極大地方便了廚房烹飪過程。

現有的食物加工機包括具有動力裝置的機體、安裝在機體上的鍋體、安裝在鍋體內的攪拌刀和安裝在機體底部的加熱裝置，由于食物加工機由諸多組件構成，結構復雜，導致攪拌刀和鍋體拆裝不便，使用者往往需要花費大量的時間去拆裝攪拌刀和鍋體。

為了解決拆裝不便的缺陷，現有的一專利(CN202908550U)公開了一種食物加工機，如圖1所示，該食物加工機的攪拌刀安裝在鍋體內部，鍋體底部開口，攪拌刀通過連接部件與電機傳動連接，連接部件穿過鍋體底部的開口，連接部件通過刀片鎖扣固定，鍋體底部還設有防水密封圈，防止鍋體底部開口處漏水，該食物加工機雖然解決了鍋體和攪拌刀拆裝不便的缺點，但是要將鍋體內的食物倒出時必須先將攪拌刀拆下，操作不便；而且在鍋體內部設置防水密封圈，由于防水密封圈大多采用橡膠或塑料制品制成，食物直接和防水密封圈接觸，很難達到環保、衛生、健康的要求，防水密封圈長時間使用后還容易造成溢漏，存在安全隱患。

此外，目前絕大多數的食物加工機采用發熱管加熱，能量利用率偏低。

技術實現要素：

本實用新型所要解決的技術問題是克服目前食物加工機存在的攪拌刀拆裝清洗不便，清洗裝有攪拌刀的鍋體存在安全隱患，以及高能耗、不環保的缺陷，提供一種攪拌刀拆分方便、鍋體和攪拌刀容易清洗、安全、健康環保的食物加工機。

為此，本實用新型采用如下的技術方案：一種多功能食物加工機，包括機身、安裝在機身內的電機、安裝在機身上的金屬鍋體、安裝在金屬鍋體內的攪拌刀機構和安裝在金屬鍋體底部的加熱裝置，金屬鍋體上方蓋有鍋蓋，機身底部設有底座，

所述的金屬鍋體中間形成一凸臺，該凸臺中間開有貫通金屬鍋體內部和金屬鍋體底部的通孔，該通孔內設有連接桿，所述的連接桿通過軸承連接在凸臺的通孔內，上端伸出凸臺頂部；

所述的攪拌刀機構包括攪拌刀和安裝支架，安裝支架與所述的連接桿上端固定連接，攪拌刀套在所述的凸臺外，并安裝在安裝支架上，攪拌刀通過連接桿與所述的電機傳動連接。

本實用新型凸臺的高度確保鍋體內的食物、液體等不流出。攪拌刀機構可與金屬鍋體凸臺內的連接桿靈活拆裝，鍋體和攪拌刀容易清洗，且金屬鍋體環保、衛生、健康。

作為對上述技術方案的進一步完善和補充，本實用新型采取以下技術措施：

所述的金屬鍋體外壁上設置至少一條外凸定位筋，所述的機身上還設有一鍋體外殼，所述的鍋體外殼內側壁設有至少一條向內凸起的定位筋，定位筋與外凸定位筋配合使用，對金屬鍋體進行定位。

所述外凸定位筋呈外突的弧形，定位筋的中部呈外突的弧形，兩邊是平面，利用定位筋的中部弧形對外凸定位筋進行卡位。

所述的金屬鍋體上邊緣設置具有彈性的卷邊，所述的鍋體外殼頂部邊沿設有用于支撐卷邊的臺階靠肩。

所述的鍋體外殼設有至少一個手柄，方便用手取放。

所述的加熱裝置為電磁感應加熱組件，其包括電磁感應支架和安裝在電磁感應支架上的電磁感應線圈。采用電磁感應原理加熱鍋體更節能環保，安全性好。

所述鍋蓋的邊沿設置環形卡環，所述的機身上設有容置所述卡環的卡槽，鍋蓋的卡環通過旋轉擰進卡槽中，可將鍋蓋蓋實。

所述的機身上設有微動開關，該微動開關位于所述機身的卡槽內。當工作時所述的鍋蓋蓋住鍋體，啟動微動開關，電機才能帶動攪拌刀轉動，打開時鍋蓋時攪拌刀不能工作，起到保護作用，防止攪拌刀誤傷使用者。

所述的機身下方還設有安裝在機身上的傳動軸，該傳動軸正對凸臺通孔下方，所述傳動軸的外側面均勻分布鍵，頂部設有同軸心的定位軸，所述的連接桿底端設有與所述鍵匹配的鍵套，底端開設與所述定位軸同軸心的軸孔，定位軸能穿入該軸孔。采用此結構設置，連接桿與傳動軸能方便的離合。

所述凸臺的底部焊接在金屬鍋體的底部，方便加工；當然凸臺與鍋體也可以一體成型。

本實用新型使用時，1、當需要烹飪時，只需將鍋體放入鍋體外殼內，同時調節鍋體位置使連接桿的鍵套套入傳動軸的鍵內，壓入鍋體使鍋體固定在鍋體外殼內，蓋上鍋蓋旋轉，操作機身上的控制按鈕就可對食物進行烹飪，攪拌刀和加熱裝置會根據給定的操作程序工作；2、當烹飪完畢后，需要將食物倒出時，只需輕按停機按鈕，然后旋轉打開鍋蓋，取出帶有攪拌刀的鍋體，就能將鍋體中的食物一并倒出，無需拆分攪拌刀，可直接將鍋體從鍋體外殼內取出，操作方便；3、當烹飪完全結束后，需要對鍋體和攪拌刀清洗時，只需將已經從鍋體外殼內取出的攪拌刀從安裝支架上取下，就能將使攪拌刀和鍋體分開清洗，單獨清洗鍋體和攪拌刀安全性好。

本實用新型具有的有益效果是：本實用新型采用電磁感應裝置加熱鍋體能源利用率極高，鍋體和機身的安裝、分離操作方便簡單，安全可靠，健康、衛生、環保；成本低，生產消率高，性價比極高。

附圖說明

圖1為現有食物加工機的結構示意圖。

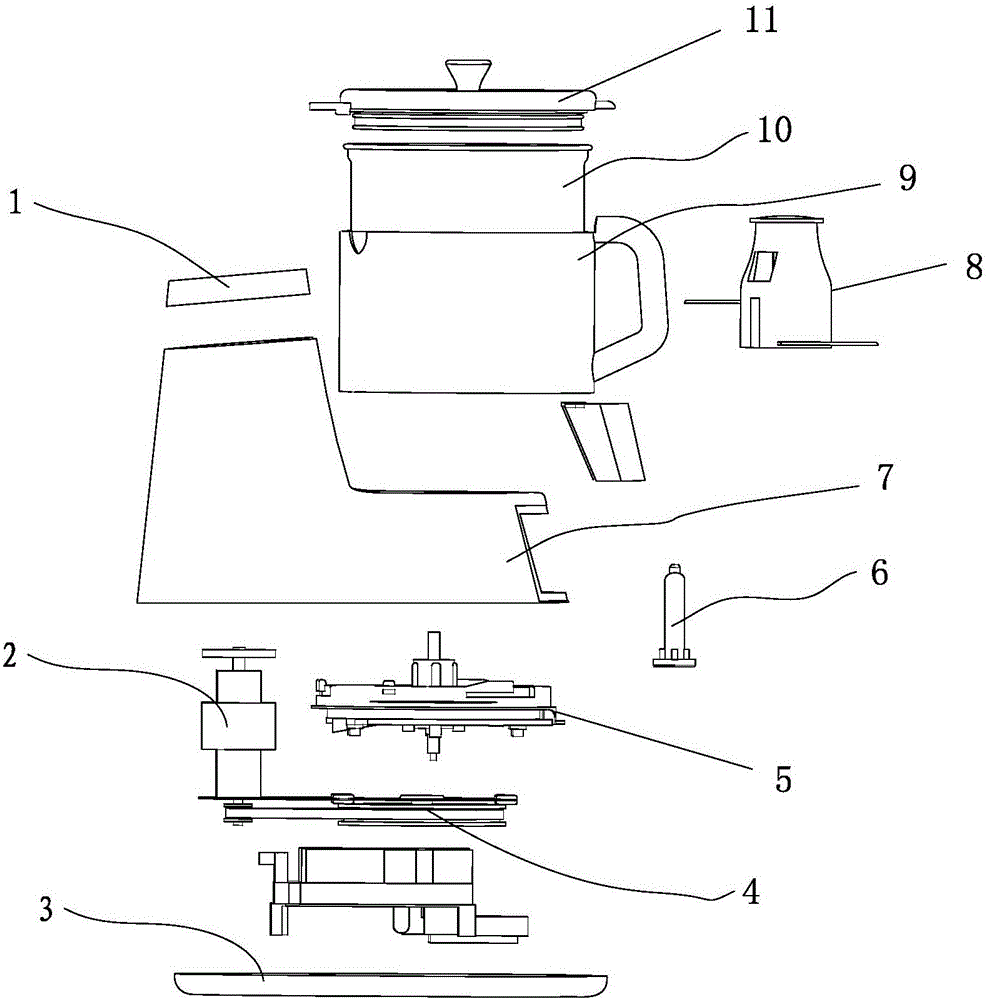

圖2是本實用新型的結構分解圖。

圖3是本實用新型的剖視圖。

圖4是本實用新型鍋體和鍋體外殼的剖視圖。

圖5是圖4的a處的局部放大圖。

圖6是圖4的b處的局部放大圖。

圖7是本實用新型鍋體的結構圖。

圖8是圖7的c處的局部放大圖。

圖9是本實用新型的連接桿和傳動軸的結構分解圖。

圖中，1-微動開關，2-電機，3-底座，4-電機轉動組件，5-電磁感應加熱組件，6-連接桿，7-機身，8-攪拌刀，9-鍋體外殼，10-金屬鍋體，11-鍋蓋，12-外凸定位筋，13-定位筋，14-卷邊，15-凸臺，16-焊接點，17-鍵套，18-鍵，19-定位軸，20-傳動軸。

具體實施方式

下面結合說明書附圖和具體實施方式對本實用新型作進一步的說明。

如圖2-3所示，本實用新型由機身7、安裝在機身7內的電機2、安裝在機身7上的金屬鍋體10、安裝在金屬鍋體10內的攪拌刀機構和安裝在金屬鍋體10底部的電磁感應加熱組件5組成，所述的電磁感應加熱組件5由電磁感應支架和安裝在電磁感應支架上的電磁感應線圈組成。

金屬鍋體10上方蓋裝鍋蓋11，鍋蓋11的邊沿設置環形卡環，所述的機身7上設有容置所述卡環的卡槽，鍋蓋11的卡環旋轉擰進該卡槽。

機身7上設有微動開關1，該微動開關1位于所述的機身7的卡槽內；機身7底部設置底座3，機身7內部還設有控制板組件和電源板組件，所述的金屬鍋體10中間設有凸臺15，凸臺15中間設置有貫通鍋體內部和鍋體底部的通孔，該通孔內設置有連接桿6，連接桿6通過軸承固接于凸臺15的通孔內，上端伸出凸臺頂部。

所述的機身7上還設有鍋體外殼9，鍋體外殼9設有一個手柄，鍋體外殼9由塑膠、電木等耐溫好且絕熱性能好材料加工而成。所述的攪拌刀機構由安裝支架和安裝在安裝支架上的攪拌刀8組成，安裝支架與所述的連接桿6上端固定連接，攪拌刀8套在所述的凸臺15外，并安裝在安裝支架上，攪拌刀8通過連接桿6與電機2傳動連接。

如圖4-6所示，所述的鍋體10外壁上設有一條外凸定位筋12，所述的鍋體10上邊緣設置有卷邊14，該卷邊14具有彈性；所述的鍋體外殼9內側壁設有一條向內凸起的定位筋13，形成卡位，所述的鍋體外殼9頂部邊沿設置有臺階靠肩，所述的鍋體10安置在鍋體外殼9內由所述的定位筋13和臺階靠肩上下限位。外凸定位筋呈外突的弧形，定位筋的中部呈外突的弧形，兩邊是平面，利用定位筋的中部弧形對外凸定位筋進行卡位。

如圖7-8所示，所述的凸臺15焊接在鍋體10內，焊接點16位于鍋體的底部。

如圖9所示，所述的機身7下方還設有通過軸承固定安裝在機身上的傳動軸20，該傳動軸20正對凸臺通孔下方，傳動軸20的外側面均勻分布鍵18，頂面設有同軸心的定位軸19，所述的連接桿9底端設有與所述的鍵18匹配的鍵套17，底端開設與所述的定位軸同軸心的軸孔，定位軸19能穿入該軸孔。

以上所述，僅是本實用新型的較佳實施例而已，并非對本實用新型的結構作任何形式上的限制。凡是依據本實用新型的技術實質對以上實施例所作的任何簡單修改、等同變化與修飾，均落入本實用新型的保護范圍內。
