本發明涉及壓縮機裝配，特別涉及一種壓縮機及其裝配方法。

背景技術：

1、目前，傳統的泵體電機組件裝配和固定的方式是直接在泵體上的轉子外套間隙規插入定子內徑，因此泵體的軸向位置可以微調，泵體可以周向轉動，從而保證氣缸進氣孔和殼體座圈孔位置一致。

2、然而對于采用粉末冶金機架結構的壓縮機，因粉末冶金無法采用傳統的焊接方式，常規的方法是采用熱套工藝將外殼和泵體固定，其主要裝配原理是通過加熱使外殼膨脹，再將定子套入其中，最后外殼冷卻收縮達到與定子的過盈配合。

3、在粉末冶金機架結構的壓縮機中，如圖1-圖3所示，泵體3的氣缸進氣孔4和機架2的相對位置是固定的，在進行熱套工藝時，需要保證氣缸進氣孔4和外殼1座圈孔的相對位置，且位置微調需要在外殼1冷卻前完成，外殼1冷卻后，若氣缸進氣孔4和外殼1座圈孔位置偏差大，會直接導致產品報廢，對外殼1進行熱套工藝的精度要求高，相比傳統結構難度大。

技術實現思路

1、本發明的目的在于提供一種壓縮機及其裝配方法，以解決粉末冶金機架結構的壓縮機中泵體電機組件裝配難度大的問題。

2、為解決上述技術問題，本發明的第一方面提供一種壓縮機的裝配方法，所述壓縮機包括帶機架的泵體、電機和外殼，所述機架突出于所述泵體的缸蓋的外緣設置，包括以下步驟：將所述電機裝配在所述泵體上，所述電機與所述機架固定形成泵體電機組件；將所述泵體電機組件放入所述外殼內，所述機架與所述外殼之間間隙配合；對所述機架外周壁上的凹槽與所述外殼內壁上的凸起進行對位，使得所述外殼內壁上的凸起設置于所述機架外周壁上的凹槽中，所述凸起至少承托所述凹槽的槽頂，以將所述外殼和所述機架的相對位置進行固定；向所述泵體的氣缸進氣孔內壓入進氣連接管。

3、優選地，在將所述機架裝入所述外殼中前，所述凸起成型于所述外殼內壁。

4、優選地，所述凹槽延伸出所述機架的下端面形成開口；將所述凸起設置于所述凹槽中的步驟包括：使所述凸起自所述機架的下端面處所述開口進入，沿所述凹槽的延伸方向滑入所述凹槽。

5、優選地，將所述凹槽設置為旋轉槽，裝配時使所述凸起自所述機架的下端面處所述開口進入，旋轉使所述凸起進入所述凹槽。

6、優選地，將所述電機的定子單元放入所述機架中且與所述機架過盈配合，將所述電機的轉子單元與所述泵體的曲軸過盈配合。

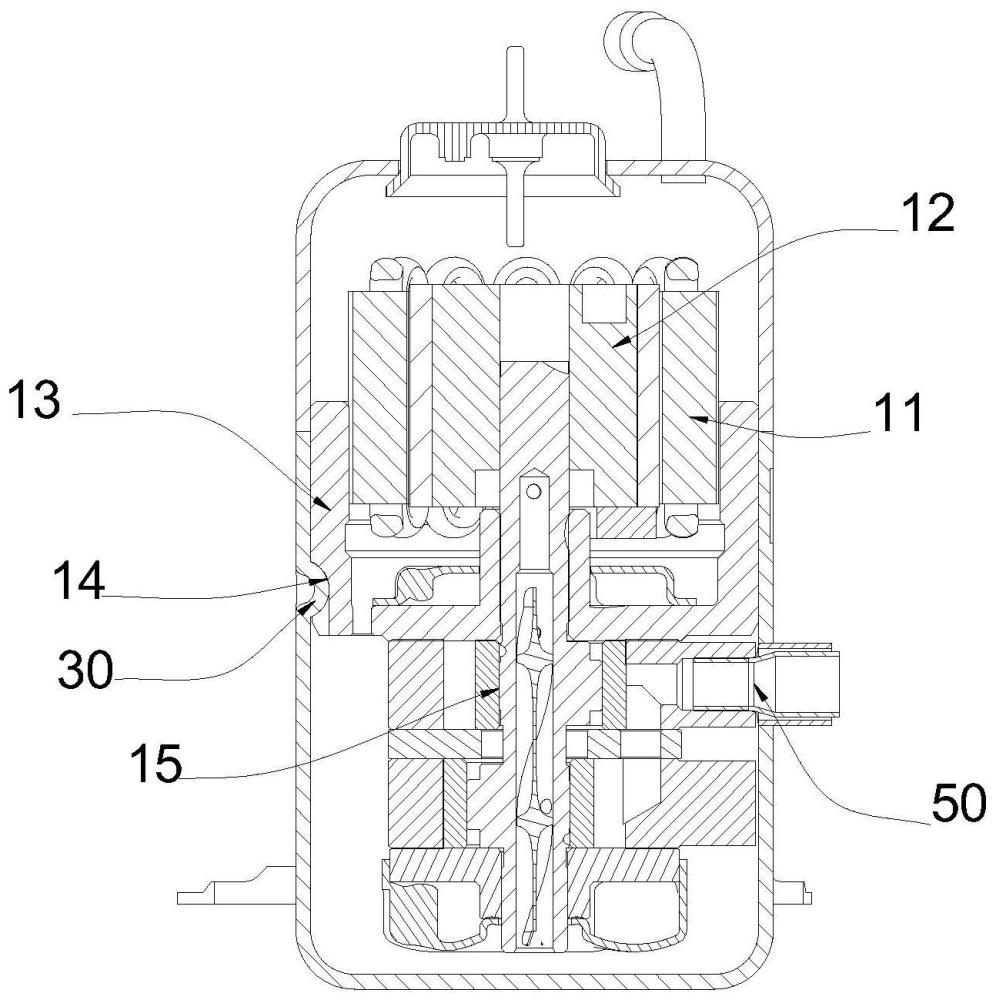

7、本發明的第二方面提供一種壓縮機，包括帶機架的泵體、電機和外殼，所述機架突出于所述泵體的缸蓋的外緣設置，所述電機固定在所述機架上，所述機架外周壁上設置有凹槽，所述外殼內壁上設置有凸起，所述機架與所述外殼之間間隙配合，所述凸起設置于所述凹槽中，所述凸起至少承托所述凹槽的槽頂。

8、優選地，所述凹槽設置若干個且周向均勻布置在所述機架的外周面上。

9、優選地，所述凹槽延伸出所述機架的下端面形成開口。

10、優選地，所述凹槽設置為直形槽或旋轉槽。

11、優選地，所述凹槽的槽頂為弧面，所述凸起與所述槽頂適配貼合。

12、在本發明提供的壓縮機及其裝配方法中，將機架和外殼進行間隙配合，并通過凸起和凹槽之間相互配合，從而固定機架在外殼中的位置，便于控制機架和外殼之間的相對位置，有助于提高裝配精度，降低裝配誤差。

技術特征：

1.一種壓縮機的裝配方法，所述壓縮機包括帶機架的泵體、電機和外殼，所述機架突出于所述泵體的缸蓋的外緣設置，其特征在于，包括以下步驟：將所述電機裝配在所述泵體上，所述電機與所述機架固定形成泵體電機組件；將所述泵體電機組件放入所述外殼內，所述機架與所述外殼之間間隙配合；對所述機架外周壁上的凹槽與所述外殼內壁上的凸起進行對位，使得所述外殼內壁上的凸起設置于所述機架外周壁上的凹槽中，所述凸起至少承托所述凹槽的槽頂，以將所述外殼和所述機架的相對位置進行固定；向所述泵體的氣缸進氣孔內壓入進氣連接管。

2.如權利要求1所述的壓縮機的裝配方法，其特征在于，在將所述機架裝入所述外殼中前，所述凸起成型于所述外殼內壁。

3.如權利要求2所述的壓縮機的裝配方法，其特征在于，所述凹槽延伸出所述機架的下端面形成開口；將所述凸起設置于所述凹槽中的步驟包括：使所述凸起自所述機架的下端面處所述開口進入，沿所述凹槽的延伸方向滑入所述凹槽。

4.如權利要求3所述的壓縮機的裝配方法，其特征在于，將所述凹槽設置為旋轉槽，裝配時使所述凸起自所述機架的下端面處所述開口進入，旋轉使所述凸起進入所述凹槽。

5.如權利要求1所述的壓縮機的裝配方法，其特征在于，將所述電機的定子單元放入所述機架中且與所述機架過盈配合，將所述電機的轉子單元與所述泵體的曲軸過盈配合。

6.一種壓縮機，包括帶機架的泵體、電機和外殼，所述機架突出于所述泵體的缸蓋的外緣設置，所述電機固定在所述機架上，其特征在于，所述機架外周壁上設置有凹槽，所述外殼內壁上設置有凸起，所述機架與所述外殼之間間隙配合，所述凸起設置于所述凹槽中，所述凸起至少承托所述凹槽的槽頂，裝配時使用如權利要求1所述壓縮機的裝配方法。

7.如權利要求6所述的壓縮機，其特征在于，所述凹槽設置若干個且周向均勻布置在所述機架的外周面上。

8.如權利要求6所述的壓縮機，其特征在于，所述凹槽延伸出所述機架的下端面形成開口。

9.如權利要求8所述的壓縮機，其特征在于，所述凹槽設置為直形槽或旋轉槽。

10.如權利要求6所述的壓縮機，其特征在于，所述凹槽的槽頂為弧面，所述凸起與所述槽頂適配貼合。

技術總結
本發明公開了一種壓縮機及其裝配方法，屬于壓縮機裝配技術領域，該壓縮機的裝配方法，壓縮機包括帶機架的泵體、電機和外殼，機架突出于所述泵體的缸蓋的外緣設置，包括以下步驟：將電機裝配在泵體上，電機與機架固定形成泵體電機組件；將泵體電機組件放入所述外殼內，機架與外殼之間間隙配合；對機架外周壁上的凹槽與外殼內壁上的凸起進行對位，使得外殼內壁上的凸起設置于機架外周壁上的凹槽中，凸起至少承托凹槽的槽頂，以將外殼和機架的相對位置進行固定；向泵體的氣缸進氣孔內壓入進氣連接管。通過機架和外殼進行間隙配合，并通過凸起和凹槽之間相互配合，從而固定機架在外殼中的位置，有助于提高裝配精度，降低裝配誤差。

技術研發人員：周韜
受保護的技術使用者：上海海立電器有限公司
技術研發日：
技術公布日：2025/4/28
