本發明涉及一種在稻田中人員行走的裝置，涉及一種帶有隼的稻田檔水裝置。

背景技術：

目前，人們的生活水平都提高了，要求更有質量。特別是日常生活中離不開的大米。人們還特喜歡吃東北地區盛產的大米，特別是黑龍江省的糧食，已達占全國產糧的五分之一。很多省份將旱田改成了水稻田。人們還開墾了許多荒地、丘陵等邊角旮旯的旱地為水稻田地。黑龍江省的大地沒有山陵，都是平整的平原，一馬平川。面積都是幾十畝、幾百畝的地，一眼望不到頭的大平原。改成水稻田的大平原，要澆多少水，才能變成水稻田。在水資源少的黑龍江省就更潰乏了。特別是丘陵、邊角旮旯的地方，水更易流失。浪費很多人力物力。本申請人的專利號：2014204852010，“帶有拉鉤的稻田檔水裝置”解決了安裝、取那不方便，滿手泥、一身水的問題。但是此專利有拉鉤、螺釘、螺帽，制做時需要組裝，成本高、結構復雜。水稻是在有水的泥土中播種，水稻是在水慢慢消失的濕潤泥土中成長、成熟。但是，在成長的過程中，要對水稻田中的雜草進行除草，人是很難進去的。一般都是穿著水靴進水稻田勞做。在水稻田中人是很難行走的。經國家知識產權局光盤查詢檢索還沒有發現有能解決水稻檔水又能在其上行走的專利技術方案。

技術實現要素：

本發明的目的是解決目前在水稻田中檔水、除草、間苗、行走的問題，提供一種結構簡單、組裝取拿方便的帶有隼的稻田檔水裝置。本發明的目的是這樣實現的：一種帶有隼的稻田檔水裝置，它包含稻田檔水主體面板、母隼、支撐板、長形槽、公隼、圓形槽，其特征在于：在所述的稻田檔水主體面板的一端頭設有所述的母隼、另一端設有所述的公隼。所述的稻田檔水主體面板的內層面上設有所述的長形槽、圓形槽。所述的稻田檔水主體面板的兩端設有與稻田水土接觸的支撐板。所述的稻田檔水主體面板的內層面上設有的槽是有規則的圓形、橢圓形、矩形、三角形、四邊形、六邊形，無規則的多邊形。本發明與現有技術相比產生的有益效果是：一種帶有隼的稻田檔水裝置，利用公隼、母隼的連接關系，組裝、拆卸方便，快捷；不粘水帶土；結構簡單、取拿方便、攜帶方便，省時省力。

附圖說明、

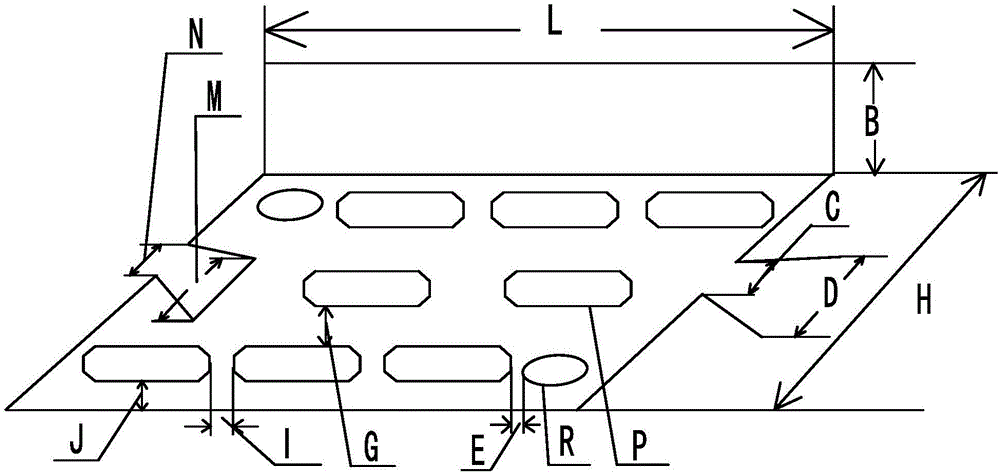

圖1為本實用新型結構原理立體示意圖；圖2為本實用新型結構原理展開立體視示意圖；圖3為本實用新型組裝結構原理立體視示意圖。

L—本實用新型長度、B—本實用新型高度、H—本實用新型寬度、C—公隼下口寬度、D—公隼上口寬度、E—同一行長形槽與圓形槽距離、G—兩行長形槽之間距離、I—同一行長形槽與長形槽之間的距離、J—長形槽與稻田檔水主體面板之間的距離、M—母隼下口寬度、N—母隼上口寬度、R—圓形槽直徑、P—長形槽長度。

具體實施方式

一種帶有隼的稻田檔水行走裝置，它包含稻田檔水主體面板1、母隼2、支撐板3、長形槽4、公隼5、圓形槽6，其特征在于：在所述的稻田檔水主體面板1的一端頭設有所述的母隼2、另一端設有所述的公隼5。所述的稻田檔水主體面板1的內層面上設有所述的長形槽4、圓形槽6。所述的稻田檔水主體面板1的兩端設有與稻田水土接觸的支撐板3。所述的稻田檔水主體面板1的內層面上設有的槽是有規則的圓形、橢圓形、矩形、三角形、四邊形、六邊形，無規則的多邊形。

L—200至3500mm、B—150至1000mm、H—150至1000mm、C—60至70mm、D—72至80mm、E—20至25mm、G—20至25mm、I—20至25mm、J—20至25mm、M—73至83mm、N—63至73mm、P—135至145mm、R—30至40mm。

下面結合附圖對本實用新型帶有隼的稻田檔水裝置進行詳細的說明。最佳實施例：

L—700mm、B—190mm、H—150mm、C—64mm、D—74mm、E—25mm、G—25mm、I—25mm、J—25mm、M—80mm、N—70mm、P—146mm、R—37mm、長形槽4的底面到稻田檔水主體面板1的背面厚度為25mm、圓形槽6到稻田檔水主體面板1的厚度為25mm。形槽4、圓形槽6為減輕重量，節約材料。槽是有規則的圓形、橢圓形、矩形、三角形、四邊形、六邊形，或者是無規則的多邊形槽。

將圖1旋轉180°，使長形槽4、圓形槽6向下待用。一個本實用新型的公隼5與另一個實用新型的母隼2動配合聯結為一體，圖3示意。以此類推，使若干個本實用新型產品聯結為理想的長度。將上述的若干個實用新型產品扣在水稻田的泥土上為一體。人腳就可以踩在稻田檔水主體面板1的背面上，即可在水稻田間工作。

在水稻進行插秧時，本實用新型圖1倒扣在水田中，為檔水梗，人踩在稻田檔水主體面手拽的本實用新型的母隼2脫離前一個實用新型的公隼5，以此類推。直至到水稻田的田邊。在進行水稻田的除草、間苗等田間的勞做時，重復上述的過程。不用耽心鞋、庫沾上泥巴和水。本實用新型由塑料注塑成型或者是水泥預制件都能制作成型。
