本技術涉及清掃車，具體為一種防堵塞的清掃車。

背景技術：

1、清掃車可輔助人工進行快速的清掃，且減小人工的勞動強度，使得清掃速度更快，清掃更加省力，清掃更加便捷，清掃車將清掃的垃圾收集在垃圾箱內，并配合抽吸力將灰塵收集，避免灰塵飄動影響人們的健康。

2、目前清掃車利用抽吸渦輪對灰塵進行抽吸，經過攔截過濾板將灰塵攔截，再將潔凈的空氣排出，避免了空氣的污染，但是此設計由于過濾板對灰塵攔截過濾時，灰塵附著在過濾板上，易造成堵塞，需要將過濾板拆卸下來進行清潔，造成不便，而直接利用敲擊結構進行敲擊清理，導致附著的灰塵下落，隨著抽吸的進行，灰塵會再次跟隨抽吸力附著在過濾板上，其清潔防堵效率低。

3、因此我們提出了一種防堵塞的清掃車來解決上述提出的問題。

技術實現思路

1、本實用新型的目的在于提供一種防堵塞的清掃車，以解決上述背景技術提出的目前市場上由于過濾板對灰塵攔截過濾時，灰塵附著在過濾板上，易造成堵塞，需要將過濾板拆卸下來進行清潔，造成不便，而直接利用敲擊結構進行敲擊清理，導致附著的灰塵下落，隨著抽吸的進行，灰塵會再次跟隨抽吸力附著在過濾板上，其清潔防堵效率低的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種防堵塞的清掃車，包括車體，所述車體的左下側安裝有邊刷，且所述車體的中段下方安裝有主刷，并且所述車體的右下方安裝有垃圾箱；

3、安裝箱，安裝在所述車體的右上方，且所述安裝箱的內部安裝有抽吸渦輪，并且所述安裝箱的右上側連接有排氣管；

4、還包括：

5、攔截板，滑動連接在所述車體的右端內部，且所述車體右端的前后兩側均安裝有清理箱；

6、彈簧，連接在所述車體的右側面，且所述彈簧的下端連接有敲擊桿，并且所述敲擊桿的右端下側安裝有第一磁鐵；

7、伺服電機，安裝在所述車體右端的前側，且所述伺服電機的輸出端連接有絲桿，并且所述絲桿的外側螺紋連接有移動板，所述移動板的下端貫穿有限位桿，且所述限位桿的端部和所述車體連接；

8、安裝座，安裝在所述移動板的外側面，且所述安裝座的上側面安裝有第二磁鐵；

9、第三磁鐵，連接在所述移動板的前后兩側面。

10、優選的，所述攔截板右側的前后兩端均安裝有延伸桿，且所述延伸桿的相對面均安裝有第四磁鐵。

11、優選的，所述攔截板的前后兩段面均為網孔狀結構，且所述攔截板的面積大于所述垃圾箱上端面的面積，此設計可保證攔截板移動進行交替網孔區域時，攔截板持續將垃圾箱覆蓋。

12、優選的，所述敲擊桿貫穿所述車體的側壁，且所述敲擊桿通過所述彈簧與所述車體構成彈性結構，此設計可靈活的對敲擊桿進行驅動移動，對攔截板進行敲擊清理。

13、優選的，所述第一磁鐵和所述第二磁鐵位于同一豎直平面內，且初始狀態下的所述第一磁鐵的最低點高于所述安裝座的最高點，并且所述第一磁鐵和所述第二磁鐵為異極磁鐵，此設計可利用第一磁鐵和第二磁鐵的吸引力，驅動敲擊桿移動。

14、優選的，所述第三磁鐵和所述第四磁鐵的位置相互對應，且所第三磁鐵和所述第四磁鐵為異極磁鐵，此設計可利用第三磁鐵和第四磁鐵的吸引力，驅動攔截板移動。

15、與現有技術相比，本實用新型的有益效果是：

16、(1)該防堵塞的清掃車，設置有可移動的攔截板，利用絲桿的轉動，可控制移動板移動，并配合異極分布的第三磁鐵和第四磁鐵的使用，可驅動延伸桿帶動攔截板移動，調節攔截板兩端的網孔過濾面，在清掃機持續工作的同時，可實現攔截板網孔過濾面的更換，保證灰塵的快速持續抽吸，避免發生堵塞現象；

17、(2)該防堵塞的清掃車，設置有敲擊桿，利用異極分布的第三磁鐵和第四磁鐵的使用，可先控制攔截板移動更換網孔過濾面，將附著有灰塵的網孔過濾面移入到清理箱內，再利用異極分布的第二磁鐵和第一磁鐵的驅動，以及彈簧彈力復位的作用下，使得敲擊桿對攔截板進行敲擊清理，避免清理的灰塵再次跟隨抽吸力附著在攔截板上，避免攔截板網孔堵塞，且實現灰塵和雜質的分離，提高裝置實用性。

技術特征：

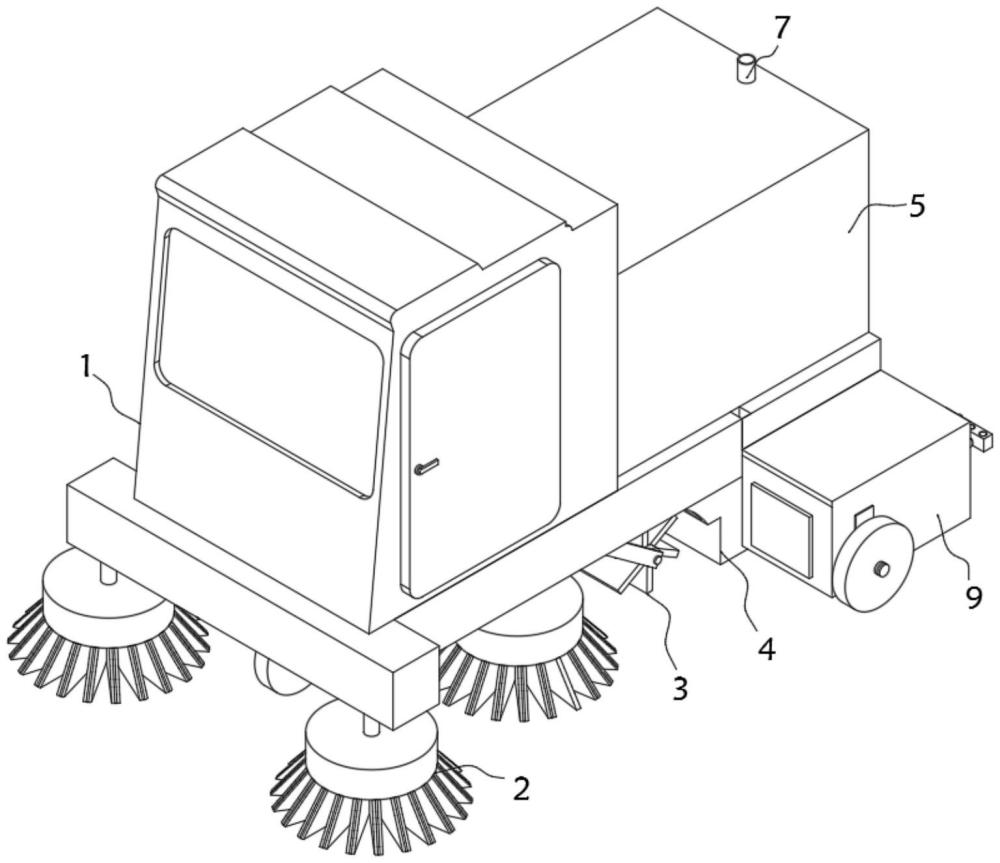

1.一種防堵塞的清掃車，包括車體(1)，所述車體(1)的左下側安裝有邊刷(2)，且所述車體(1)的中段下方安裝有主刷(3)，并且所述車體(1)的右下方安裝有垃圾箱(4)；

2.根據權利要求1所述的一種防堵塞的清掃車，其特征在于：所述攔截板(8)右側的前后兩端均安裝有延伸桿(20)，且所述延伸桿(20)的相對面均安裝有第四磁鐵(21)。

3.根據權利要求1所述的一種防堵塞的清掃車，其特征在于：所述攔截板(8)的前后兩段面均為網孔狀結構，且所述攔截板(8)的面積大于所述垃圾箱(4)上端面的面積。

4.根據權利要求1所述的一種防堵塞的清掃車，其特征在于：所述敲擊桿(10)貫穿所述車體(1)的側壁，且所述敲擊桿(10)通過所述彈簧(11)與所述車體(1)構成彈性結構。

5.根據權利要求1所述的一種防堵塞的清掃車，其特征在于：所述第一磁鐵(12)和所述第二磁鐵(18)位于同一豎直平面內，且初始狀態下的所述第一磁鐵(12)的最低點高于所述安裝座(17)的最高點，并且所述第一磁鐵(12)和所述第二磁鐵(18)為異極磁鐵。

6.根據權利要求2所述的一種防堵塞的清掃車，其特征在于：所述第三磁鐵(19)和所述第四磁鐵(21)的位置相互對應，且所第三磁鐵(19)和所述第四磁鐵(21)為異極磁鐵。

技術總結
本技術公開了一種防堵塞的清掃車，包括車體，所述車體的左下側安裝有邊刷，且所述車體的中段下方安裝有主刷，并且所述車體的右下方安裝有垃圾箱；安裝箱，安裝在所述車體的右上方，且所述安裝箱的內部安裝有抽吸渦輪，并且所述安裝箱的右上側連接有排氣管；還包括：攔截板，滑動連接在所述車體的右端內部，且所述車體右端的前后兩側均安裝有清理箱。該防堵塞的清掃車，設置有可移動的攔截板，利用絲桿的轉動，可控制移動板移動，并配合異極分布的第三磁鐵和第四磁鐵的使用，可驅動延伸桿帶動攔截板移動，調節攔截板兩端的網孔過濾面，在清掃機持續工作的同時，可實現攔截板網孔過濾面的更換，保證灰塵的快速持續抽吸，避免發生堵塞現象。

技術研發人員：龍子武,龍子劍,胡興濤,夏滔
受保護的技術使用者：鎮江禾諾科技有限公司
技術研發日：20240626
技術公布日：2025/4/28
