本技術涉及橋梁加固，具體為一種橋梁加固支撐結構。

背景技術：

1、橋梁指架設在江河湖海上，使車輛行人等能順利通行的構筑物。為適應現代高速發展的交通行業，橋梁亦引申為跨越山澗、不良地質或滿足其他交通需要而架設的使通行更加便捷的建筑物。橋梁在現代交通體系中起到至關重要的作用，為了保證橋梁的安全，需要對橋梁進行加固，橋梁加固一般指是通過對構件的補強和結構性能的改善來恢復或提高現有橋梁的承載能力，以延長其使用年限，適應現代交通運輸?shù)囊螅跇蛄杭庸踢^程中，支撐結構即是將橋梁進行加固支撐，從而對橋梁進行加固的結構。

2、在公告號為cn218596957u的專利文件公開了一種橋梁加固用支撐結構，通過設置的加固組件，利用三角支撐結構的加固組件能夠使支撐結構的支撐柱在支撐時更加的穩定，有效的提高支撐結構的穩定性，避免支撐結構使用時出現傾斜的現象，使支撐結構的支撐效果更好....使支撐結構的使用效果更好。

3、上述技術方案在實際應用時還存在一些不足，根據地基沉降原理我們知曉，雖然兩側獨立支撐柱單元受到了強化支撐穩固，但由于兩側得支撐柱和底座是獨立分開的，因此在承載過程中容易因左右應力不同而導致相互作用力，久而久之可致使兩個支撐單元因受力干擾而出現地基沉降偏斜，尤其是跨度較小的情況下此類情況尤為明顯，使其難以保證支撐結構的穩固性和使用效果。

技術實現思路

1、本部分的目的在于概述本實用新型的實施方式的一些方面以及簡要介紹一些較佳實施方式。在本部分以及本申請的說明書摘要和實用新型名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和實用新型名稱的目的模糊，而這種簡化或省略不能用于限制本實用新型的范圍。

2、因而，本實用新型的目的在于提供一種橋梁加固支撐結構，以解決上述背景技術中提出的現有技術中的橋梁加固用支撐結構存在因左右應力不同而導致相互作用力，久而久之可致使兩個支撐單元因受力干擾而出現地基沉降偏斜，尤其是跨度較小的情況下此類情況尤為明顯，使其難以保證支撐結構的穩固性和使用效果的問題。

3、為實現上述目的，本實用新型提供如下技術方案：一種橋梁加固支撐結構，其包括基座，所述基座頂部兩端垂直安裝有支撐柱，兩個所述支撐柱頂部水平安裝有頂板，兩側所述支撐柱且沿其高度方向固定連接有多個單元的強化箍套，所述基座、支撐柱、頂板和強化箍套之間形成縱置的板閥受力結構，所述頂板上端彈性安裝有用于支撐橋梁架的安裝墊座。

4、作為本實用新型所述的一種橋梁加固支撐結構的一種優選方案，其中，所述支撐柱外周側還預制有與其固定一體的金屬管套，且金屬管套的長度大于多個強化箍套縱向布設行程。

5、作為本實用新型所述的一種橋梁加固支撐結構的一種優選方案，其中，所述強化箍套包括匹配套設于支撐柱及金屬管套的第一u型卡箍和與第一u型卡箍對應的第二u型卡箍、位于第二u型卡箍端部且與第一u型卡箍卡接的定位耳、連接于第一u型卡箍內側和第二u型卡箍內側的加強肋板、以及用于對加強肋板和第一u型卡箍/第二u型卡箍之間、以及定位耳和第一u型卡箍之間進行固定連接的鎖固件。

6、作為本實用新型所述的一種橋梁加固支撐結構的一種優選方案，其中，所述基座上端兩側和頂板下端兩側分別預制固定有與支撐柱端部相嵌合匹配的定位基套，且定位基套為金屬材質，所述定位基套內側還具有多個插嵌于支撐柱內端的插筋。

7、作為本實用新型所述的一種橋梁加固支撐結構的一種優選方案，其中，所述頂板頂部還設置有多個用于支撐和連接安裝墊座的zfc型緩震器。

8、作為本實用新型所述的一種橋梁加固支撐結構的一種優選方案，其中，所述安裝墊座頂部還設置有多個與橋梁架底部對接的定位插接件。

9、與現有技術相比，本實用新型的有益效果是：該種橋梁加固支撐結構，通過在基座、頂板和定位基套的配合下可將兩側支撐柱的上下端進行初始定位及連接穩固，同時，通過在金屬管套和多單元強化箍套的配合下使得兩側支撐柱之間形成強化連接，如此一來使得整個支撐結構形成一個牢固的縱向板閥受力結構，有效避免了現有支撐結構因預應受力干擾而帶來的地基沉降偏斜、以及難以保證支撐結構的穩固性和使用效果的弊端，相互配合下有效提升了支撐結構的穩定性。

技術特征：

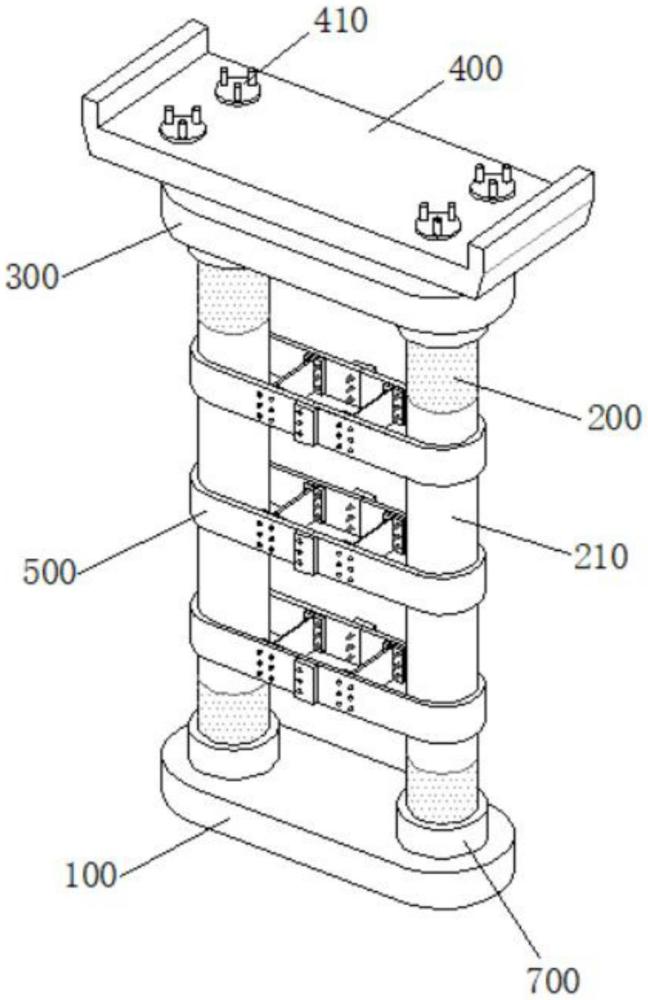

1.一種橋梁加固支撐結構，其特征在于，包括基座(100)，所述基座(100)頂部兩端垂直安裝有支撐柱(200)，兩個所述支撐柱(200)頂部水平安裝有頂板(300)，兩側所述支撐柱(200)且沿其高度方向固定連接有多個單元的強化箍套(500)，所述基座(100)、支撐柱(200)、頂板(300)和強化箍套(500)之間形成縱置的板閥受力結構，所述頂板(300)上端彈性安裝有用于支撐橋梁架的安裝墊座(400)。

2.根據權利要求1所述的一種橋梁加固支撐結構，其特征在于：所述支撐柱(200)外周側還預制有與其固定一體的金屬管套(210)，且金屬管套(210)的長度大于多個強化箍套(500)縱向布設行程。

3.根據權利要求1所述的一種橋梁加固支撐結構，其特征在于：所述強化箍套(500)包括匹配套設于支撐柱(200)及金屬管套(210)的第一u型卡箍(510)和與第一u型卡箍(510)對應的第二u型卡箍(520)、位于第二u型卡箍(520)端部且與第一u型卡箍(510)卡接的定位耳(521)、連接于第一u型卡箍(510)內側和第二u型卡箍(520)內側的加強肋板(530)、以及用于對加強肋板(530)和第一u型卡箍(510)/第二u型卡箍(520)之間、以及定位耳(521)和第一u型卡箍(510)之間進行固定連接的鎖固件(540)。

4.根據權利要求1所述的一種橋梁加固支撐結構，其特征在于：所述基座(100)上端兩側和頂板(300)下端兩側分別預制固定有與支撐柱(200)端部相嵌合匹配的定位基套(700)，且定位基套(700)為金屬材質，所述定位基套(700)內側還具有多個插嵌于支撐柱(200)內端的插筋(710)。

5.根據權利要求1所述的一種橋梁加固支撐結構，其特征在于：所述頂板(300)頂部還設置有多個用于支撐和連接安裝墊座(400)的zfc型緩震器(600)。

6.根據權利要求1所述的一種橋梁加固支撐結構，其特征在于：所述安裝墊座(400)頂部還設置有多個與橋梁架底部對接的定位插接件(410)。

技術總結
本技術公開了一種橋梁加固支撐結構，包括基座，所述基座頂部兩端垂直安裝有支撐柱，兩個所述支撐柱頂部水平安裝有頂板，兩側所述支撐柱且沿其高度方向固定連接有多個單元的強化箍套，所述基座、支撐柱、頂板和強化箍套之間形成縱置的板閥受力結構，所述頂板上端彈性安裝有用于支撐橋梁架的安裝墊座，通過鎖固件和定位耳將第一U型卡箍和第二U型卡箍端部連接固定，再將加強肋板置于第一U型卡箍和第二U型卡箍的橫跨內側，并利用鎖固件對U型卡箍進行連接及強化穩固，如此一來，使得兩個支撐柱的上、下端和中部連成牢固一體，提高了支撐結構的均衡受力和支撐穩定性。

技術研發人員：陳維佺,張威
受保護的技術使用者：廣西閩通路橋建設集團有限公司
技術研發日：20240705
技術公布日：2025/4/28
